Thang cáp điện (cable ladder) gồm hai thanh dọc nối bằng các bậc ngang, dùng để đỡ cáp lực, cáp điều khiển và cáp quang cỡ lớn. Trước khi hỏi giá, bạn cần có bốn dữ kiện: môi trường lắp đặt, tải cáp, kích thước (rộng x cao) và kiểu hoàn thiện. Báo giá phải ghi độ dày thép và lớp phủ bằng số. Thiếu hai con số này thì chưa thể so sánh với báo giá của nơi khác.
2DE Việt Nam sản xuất thang cáp tại xưởng ở KM16+390 Đại lộ Thăng Long, xã Quốc Oai, Hà Nội. Xưởng có bộ phận gia công cơ khí và xưởng sơn tĩnh điện riêng. Bài này dành cho người sắp đặt hàng: nhà thầu M&E, tổng thầu, đơn vị quản lý nhà xưởng và đại lý vật tư điện.
Thang cáp điện là gì?

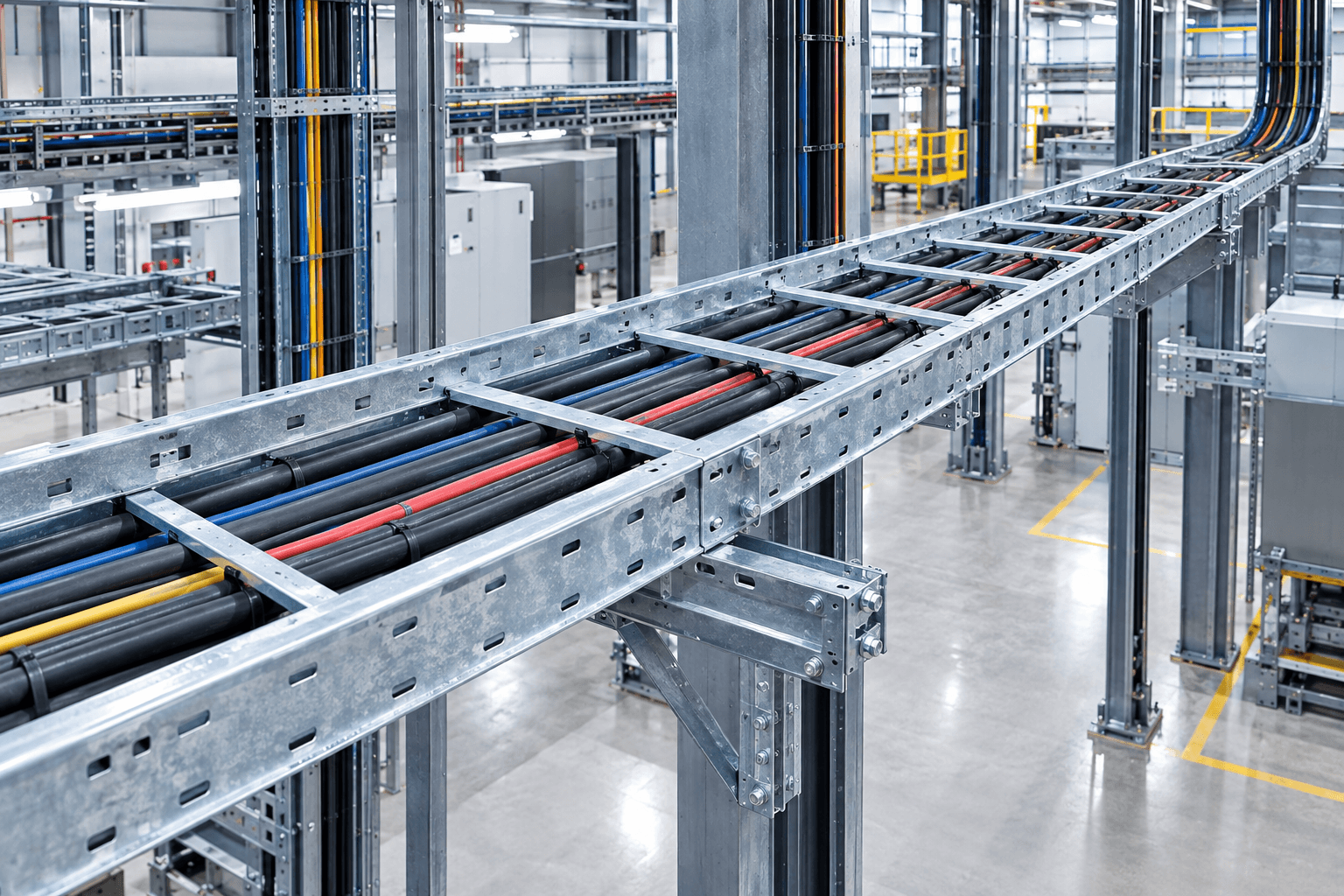

Thang cáp còn được gọi là thang máng cáp hoặc cáp ladder. Hai thanh dọc chạy song song, các bậc ngang hàn vào giữa, cáp nằm trên bậc và được buộc cố định theo khoảng cách quy định.
Cáp lực tiết diện lớn sinh nhiệt khi chạy tải cao, và kết cấu hở để không khí lưu thông quanh cáp. Thang nhẹ hơn máng kín cùng khẩu độ nên treo và nâng hạ trên cao dễ hơn. Khi cần thêm một tuyến cáp, thợ đặt cáp lên bậc mà không phải tháo nắp.
Kết cấu hở cũng có mặt trái: bụi và vật rơi dễ lọt vào cáp hơn so với máng kín. Vì thế nhiều công trình dùng thang cho trục chính rồi chuyển sang máng ở đoạn nhánh vào tủ. Bài Phân biệt thang cáp và máng cáp so sánh hai loại này chi tiết hơn.
Cấu tạo một hệ thang cáp
Thân thang gồm hai thanh dọc có mép gấp để tăng cứng và các bậc ngang. Một số dòng dập gân trên thanh dọc để tăng độ cứng mà không phải tăng độ dày thép.
Hệ thang hoàn chỉnh còn cần phụ kiện:
- co ngang, co lên, co xuống để đổi hướng tuyến
- tê và thập để chia nhánh
- đoạn giảm để chuyển giữa hai bề rộng
- nối thang và bulông liên kết
- giá treo, ty ren, ke đỡ để cố định lên trần, tường hoặc sàn
Phụ kiện phải khớp kích thước và độ dày với thân thang. Nếu mua thân thang ở một nơi và phụ kiện ở nơi khác, lỗ bulông thường lệch nhau và phải khoan sửa ngay tại công trường.
Thông số kỹ thuật
| Thông số | Khoảng thường gặp | Điều cần cân nhắc |
|---|---|---|
| Bề rộng lòng thang | 100 đến 800 mm, dự án lớn có thể hơn | Tính theo số lượng và đường kính cáp, chừa chỗ cho tuyến bổ sung |
| Chiều cao thành | 50 đến 200 mm | Thành cao thì cứng hơn và xếp được nhiều lớp cáp hơn |
| Độ dày thép | Tùy dòng sản phẩm và tải | Ảnh hưởng nhiều nhất đến giá và độ cứng |
| Khoảng cách bậc | Khoảng 150 đến 300 mm | Cáp nhỏ cần bậc dày để không võng giữa hai bậc |
| Chiều dài mỗi đoạn | 2,4 đến 3 m hoặc theo yêu cầu | Đoạn dài ít mối nối hơn nhưng khó vận chuyển |
Hồ sơ dự án thường tham chiếu IEC 61537 cho hệ thống máng và thang cáp, NEMA VE 1 cho phân loại tải và phương pháp thử, ISO 1461 hoặc tiêu chuẩn tương đương cho lớp mạ kẽm nhúng nóng. Đọc tên tiêu chuẩn trên báo giá chưa đủ. Hãy hỏi nhà cung cấp sản phẩm được thử tải theo tiêu chuẩn nào, có biên bản không, và lớp mạ đo được bao nhiêu micromet. [Xác nhận 2DE thực sự áp dụng và có hồ sơ theo tiêu chuẩn nào. Nếu chưa có, xóa đoạn này.]
Bốn kiểu hoàn thiện và nơi nên dùng
Mạ kẽm (pre-galvanized)
Tôn được mạ kẽm sẵn ở nhà máy cán, sau đó mới cắt, chấn, hàn. Loại này hợp với văn phòng, tòa nhà và trục kỹ thuật khô ráo. Mép cắt và mối hàn lộ thép nền, nên ở nơi ẩm vết rỉ sẽ xuất hiện đầu tiên tại các vị trí đó.
Mạ kẽm nhúng nóng
Cấu kiện gia công xong rồi nhúng nguyên vào bể kẽm nóng chảy, nên kẽm phủ cả mép cắt lẫn mối hàn. Loại này phổ biến cho ngoài trời, nhà xưởng và khu vực ẩm. Tuổi thọ phụ thuộc độ dày lớp mạ, vì vậy hãy yêu cầu số đo cụ thể thay vì chấp nhận mô tả “nhúng nóng chất lượng cao”.
Sơn tĩnh điện
Bột sơn được phun bằng lực hút tĩnh điện rồi sấy đóng rắn. Bề mặt đẹp, màu đồng nhất, và có thể quy ước màu theo tuyến: điện lực một màu, PCCC một màu, viễn thông một màu để thợ bảo trì nhận ra ngay. Sơn bong thường bắt nguồn từ khâu xử lý bề mặt trước sơn (tẩy dầu, phốt phát hóa), ít khi do bột sơn. Nên hỏi xưởng tự sơn hay thuê ngoài.
Inox 304 và 316
Dùng cho môi trường khắc nghiệt như nhà máy thực phẩm, dược, hóa chất và ven biển, nơi 316 thường được cân nhắc. Giá cao nhất trong bốn loại, chỉ nên chọn khi môi trường buộc phải như vậy.
Chọn theo môi trường và tuổi thọ cần đạt. Nếu chọn loại rẻ nhất rồi phải thay giữa chừng, chi phí tháo cáp, dừng tuyến và nhân công thường vượt khoản chênh ban đầu.
Giá thang cáp điện phụ thuộc vào đâu
Hiếm khi có một mức giá chung cho thang cáp, vì cùng kích thước vẫn có thể ra những sản phẩm rất khác nhau. Độ dày thép là yếu tố lớn nhất: chênh 0,2 đến 0,5 mm khó thấy bằng mắt nhưng làm đổi rõ khối lượng thép. Kế đến là kiểu hoàn thiện và độ dày lớp phủ, rồi tới kích thước và khoảng cách bậc. Số lượng phụ kiện cũng đáng kể, vì tuyến nhiều co, tê tốn hơn tuyến thẳng. Sau cùng là khối lượng đơn, tiến độ và địa điểm giao.
Một bảng giá chỉ ghi kích thước, vật liệu và đơn giá mà bỏ trống độ dày lớp phủ, phụ kiện và vận chuyển thì chưa đủ để so sánh. Khi xin báo giá, hãy hỏi theo dạng: thang cáp 300 x 100, thép dày X mm, nhúng nóng theo tiêu chuẩn Y, kèm phụ kiện Z, giao đến công trình ngày N. Đó là câu hỏi có thể so sánh giữa các nhà cung cấp.
Để báo giá nhanh và sát, bạn gửi kích thước hoặc bản vẽ, số lượng, kiểu hoàn thiện, môi trường lắp đặt, địa điểm giao và thời hạn cần hàng. Có BOQ thì kỹ thuật bóc tách được ngay.
Xưởng sản xuất trực tiếp thay đổi điều gì cho người mua
Đơn hàng nằm trong lịch sản xuất của chính xưởng, nên khi công trình đổi bản vẽ hoặc cần hàng gấp, việc điều chỉnh không phải chờ bên thứ ba. Khi có sai sót, người kiểm tra xác định được lỗi nằm ở công đoạn nào và sửa tại đó. Kích thước ngoài danh mục tiêu chuẩn cũng làm được theo bản vẽ dự án.

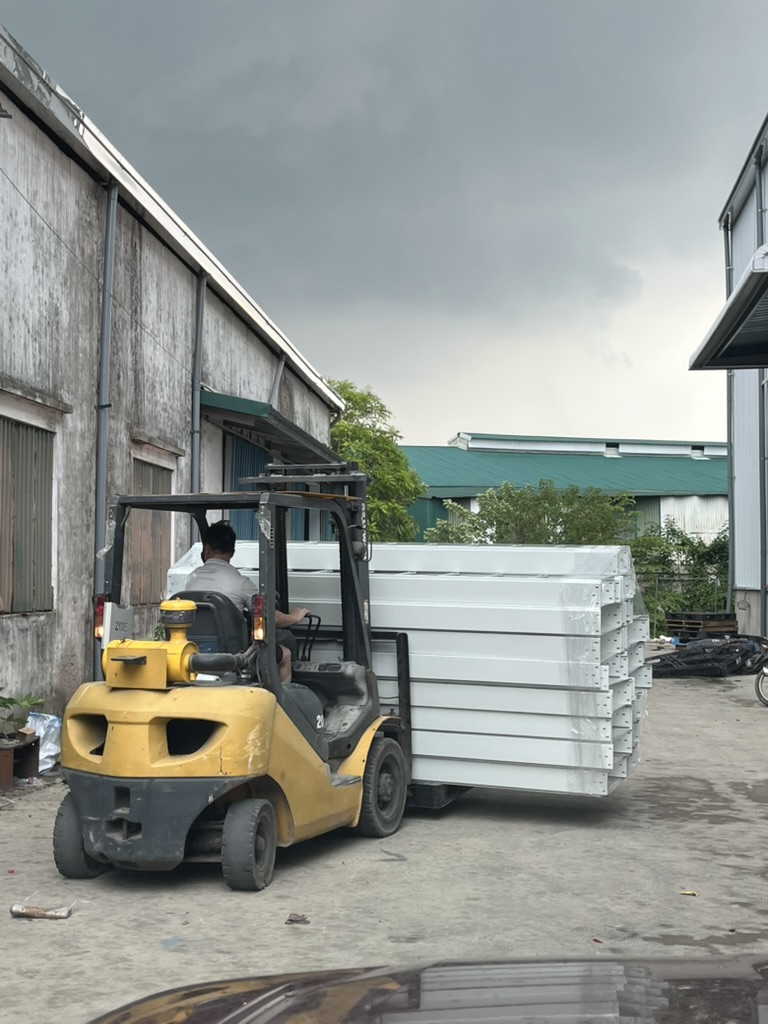

Quy trình của một đơn thang cáp tại 2DE:
- Tiếp nhận bản vẽ hoặc BOQ, đối chiếu môi trường lắp đặt.
- Cắt và tạo hình thanh dọc, bậc ngang.
- Hàn lắp khung thang.
- Xử lý bề mặt, sau đó mạ hoặc sơn tĩnh điện.
- Kiểm tra kích thước, mối hàn, lớp phủ.
- Đóng gói.
- Giao đến công trình.
Với đơn lớn, bạn nên đến xưởng xem trước khi chốt. Bất kỳ nhà cung cấp nào cũng cần sẵn sàng cho việc đó.
Thang cáp dùng ở đâu
- Nhà xưởng, khu công nghiệp: trục cáp lực chính, thường dùng nhúng nóng hoặc sơn tĩnh điện dày tùy mức ẩm và hóa chất.
- Tòa nhà, chung cư, trung tâm thương mại: trục kỹ thuật và tầng kỹ thuật, nơi sơn tĩnh điện tiện cho việc phân biệt tuyến.
- Viễn thông và data center: tuyến cáp quang và cáp nguồn cỡ lớn, cần phụ kiện khớp chính xác nên đặt cùng một đợt.
- Hệ thống PCCC: tuyến cáp riêng, thường sơn màu quy ước để kiểm tra và bảo trì.
- Ngoài trời và hạ tầng: ưu tiên nhúng nóng, hoặc inox khi môi trường ăn mòn cao.
Kiểm tra khi nhận hàng
Nên đối chiếu ngay tại kho hoặc công trường, trước khi thang lên trần.
- Đo bề rộng, chiều cao, chiều dài và so với dung sai đã thỏa thuận.
- Đo độ dày thép bằng thước kẹp hoặc panme tại nhiều vị trí.
- Xem mối hàn có đều, có rỗ hay cháy thủng không.
- Kiểm tra lớp mạ hoặc sơn phủ kín, không chảy giọt, không bong, mép cắt đã được xử lý.
- Lắp thử một bộ co và tê với thang thực tế trước khi nhận số lượng lớn.
- Xem cách đóng gói có làm trầy lớp phủ khi vận chuyển không.
Với đơn lớn, hai bên nên thống nhất mẫu duyệt và tiêu chí nghiệm thu bằng văn bản từ đầu.
Câu hỏi thường gặp
Thang cáp điện dùng để làm gì?
Đỡ và dẫn cáp lực, cáp điều khiển, cáp quang cỡ lớn trong nhà máy, tòa nhà và trung tâm dữ liệu.
Thang cáp khác máng cáp thế nào?
Thang cáp hở, gồm thanh dọc và bậc ngang, hợp với cáp lớn cần tản nhiệt. Máng cáp là dạng hộp chữ U thường có nắp, che chắn tốt hơn nên hợp với cáp nhỏ và cáp tín hiệu.
Thang cáp mạ kẽm nhúng nóng loại nào tốt?
Loại có lớp mạ đạt yêu cầu theo tiêu chuẩn áp dụng và phù hợp môi trường. Hãy xin số đo độ dày lớp mạ và kiểm tra mẫu.
“Thang cáp 300” là gì?
Thường là lòng thang rộng 300 mm. Chiều cao thành và độ dày thép phải hỏi riêng, vì hai thông số này quyết định tải chịu được.
Có gia công theo bản vẽ không?
Có. Gửi bản vẽ hoặc BOQ để kỹ thuật đề xuất quy cách và báo giá. [Xác nhận số lượng tối thiểu và thời gian với 2DE]
Thang cáp sơn tĩnh điện dùng ngoài trời được không?
Tùy loại sơn và cách xử lý bề mặt. Với tuyến ngoài trời hoặc môi trường ẩm, hãy trao đổi với kỹ thuật để chọn giữa nhúng nóng và sơn chuyên dụng.
Gửi bản vẽ nhận báo giá
Nếu bạn đã có bản vẽ, BOQ hoặc sơ đồ tuyến cáp, gửi cho kỹ thuật 2DE. Báo giá sẽ ghi rõ độ dày thép, lớp phủ, phụ kiện và tiến độ. Bạn có thể đến xưởng Quốc Oai kiểm tra trước khi quyết định.
