Tài liệu kỹ thuật chuyên sâu phân tích hệ thống 8 tiêu chí công nghiệp đánh giá và đảm bảo hiệu quả vận hành tháp hấp thụ — từ hiệu suất truyền khối, lựa chọn vật liệu đệm, tỷ lệ L/G, kiểm soát áp suất đến tuân thủ quy chuẩn môi trường QCVN. Khung đánh giá toàn diện áp dụng cho mọi quy mô hệ thống xử lý khí thải công nghiệp.
Hiệu Suất Truyền Khối — NTU, HTU & Hệ Số KLa
Hiệu suất truyền khối là tiêu chí kỹ thuật cốt lõi nhất, phản ánh trực tiếp khả năng loại bỏ chất ô nhiễm của tháp hấp thụ. Trong kỹ thuật hấp thụ, hiệu suất không chỉ đo bằng phần trăm loại bỏ đầu ra mà phải được biểu diễn qua các thông số truyền khối có nền tảng nhiệt động học rõ ràng, cho phép thiết kế và tối ưu hóa hệ thống một cách khoa học.
NTU = ∫ dy / (y − y*) — Số đơn vị truyền khối (tích phân từ y_out đến y_in)
Z = NTU × HTU — Chiều cao đệm tối thiểu (m)
HTU = G / (KLa × ρ_L) — Chiều cao 1 đơn vị truyền khối (m)
η = (C_in − C_out) / C_in × 100% — Hiệu suất hấp thụ (%)
Thông số đánh giá hiệu suất truyền khối tiêu chuẩn
Để đánh giá NTU thực tế của tháp đang vận hành: đo nồng độ khí đầu vào C_in và đầu ra C_out bằng thiết bị phân tích khí (gas analyzer), tính η = (C_in − C_out)/C_in. Nếu η thấp hơn thiết kế tuy L/G và pH đúng dải — nguyên nhân chính là HTU thực tế lớn hơn thiết kế, thường do đệm bị fouling làm giảm bề mặt ướt hiệu dụng (wetted surface area) hoặc channeling làm giảm thời gian tiếp xúc thực tế.
Phương pháp nâng cao NTU thực tế
- Tăng chiều cao lớp đệm (Z) hoặc thêm cấp tháp thứ hai để tăng NTU tổng tích lũy
- Chuyển từ đệm ngẫu nhiên (random packing) sang đệm cấu trúc PP (structured packing) để giảm HTU xuống 30–50%
- Kiểm tra và vệ sinh bộ phân phối lỏng (liquid distributor) để đảm bảo tưới đều đệm — channeling là nguyên nhân phổ biến nhất làm NTU thực tế sụt giảm 30–40%
- Tăng nhiệt độ dung dịch hấp thụ (trong giới hạn cho phép) để tăng hằng số tốc độ phản ứng hóa học kR và do đó tăng KLa theo phương trình Hatta

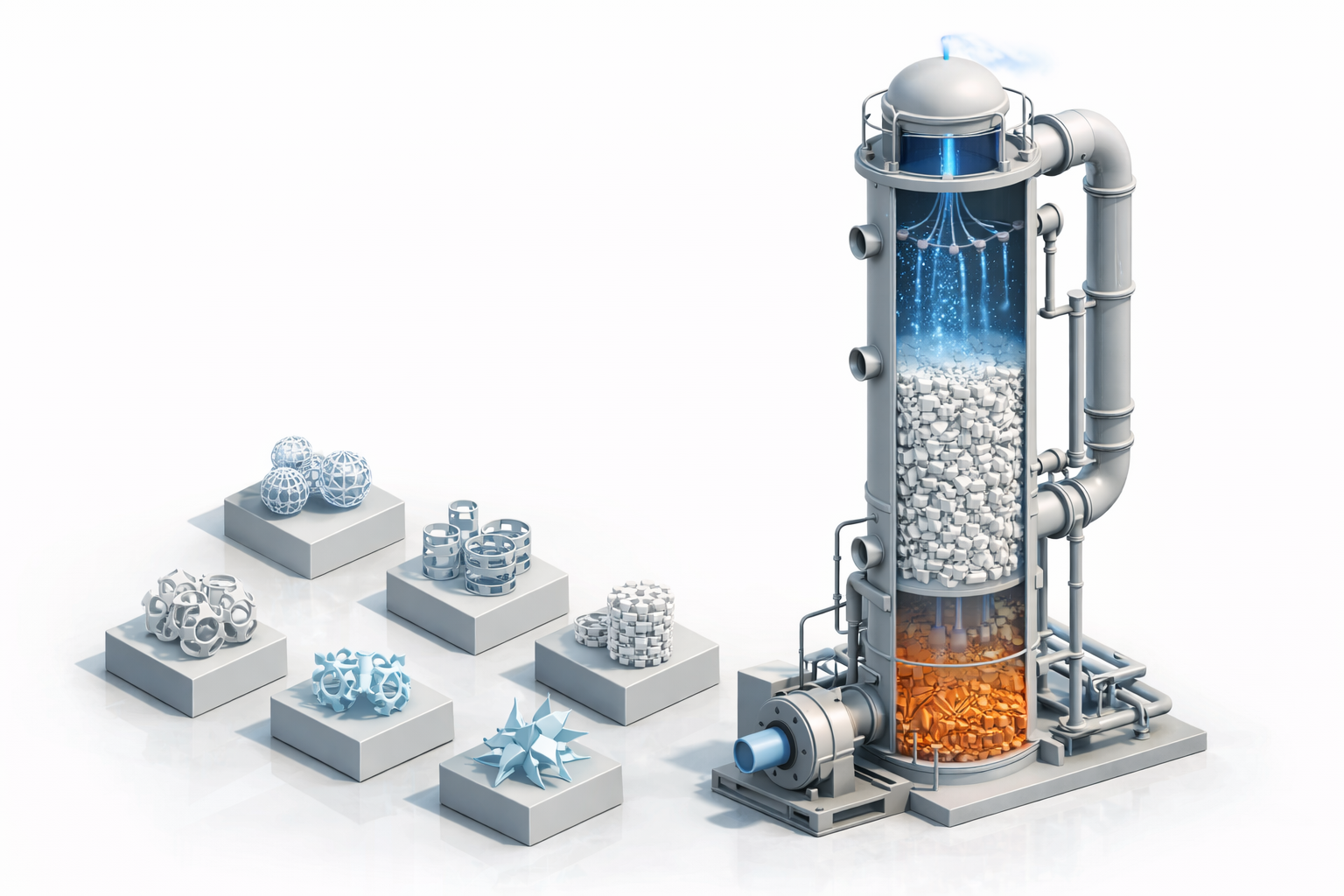

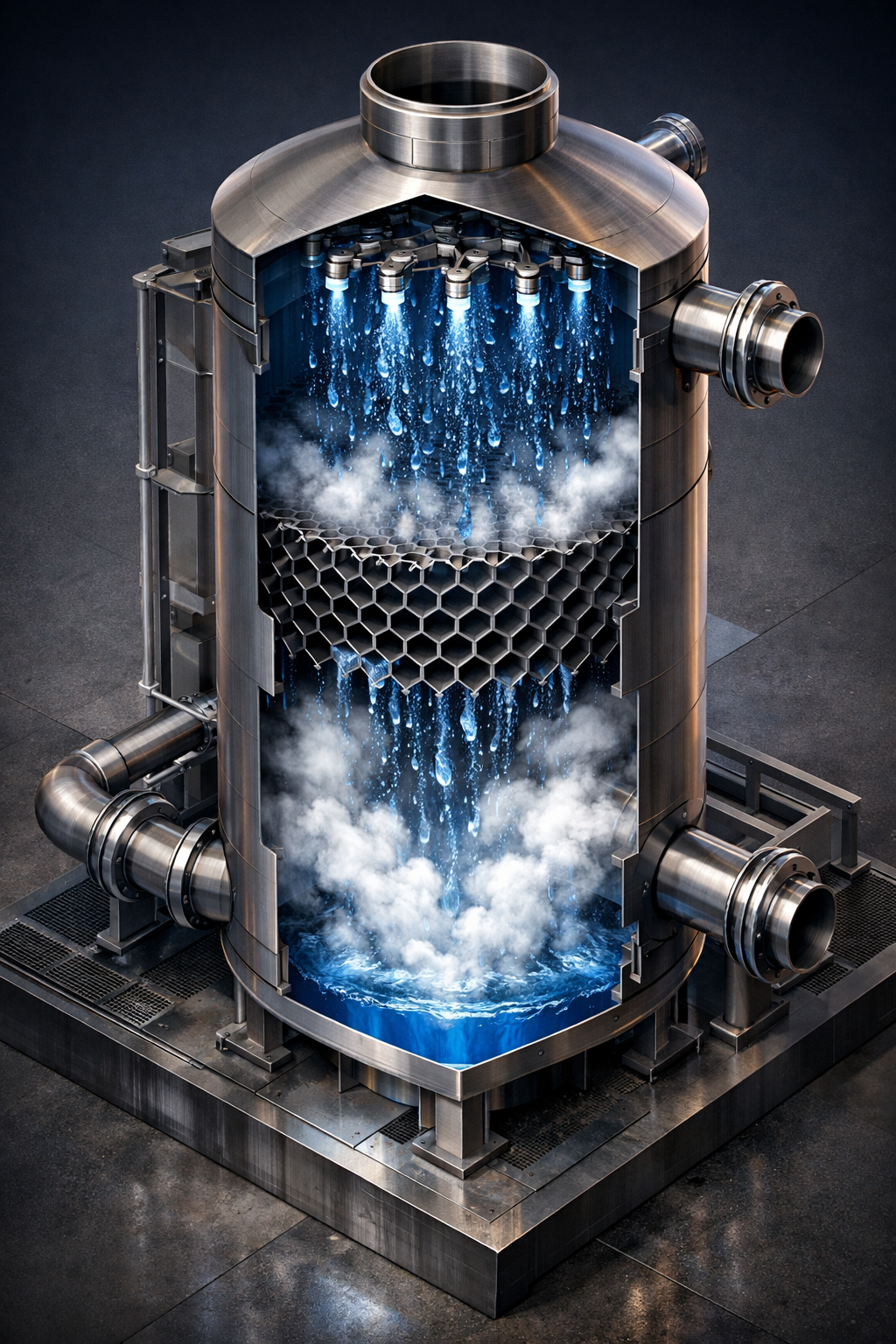

Lựa Chọn Vật Liệu Đệm PP — Loại, Kích Thước & Chất Lượng
Vật liệu đệm là trái tim của tháp hấp thụ — nó quyết định trực tiếp bề mặt tiếp xúc lỏng–khí hiệu dụng, áp suất rơi và tải trọng thủy lực tối đa. Lựa chọn sai loại đệm hoặc kích thước không phù hợp có thể làm hệ thống không đạt hiệu suất thiết kế dù tất cả thông số vận hành khác đều đúng.
| Loại đệm PP | Bề mặt riêng (m²/m³) | Void fraction (%) | HETP (m) | Ứng dụng tối ưu | Đánh giá |
|---|---|---|---|---|---|
| Pall Ring PP 25mm | 220 – 260 | 88 – 92% | 0,35 – 0,55 | Xử lý mùi, khí thải quy mô vừa | Phổ biến nhất |
| Pall Ring PP 50mm | 110 – 130 | 90 – 94% | 0,5 – 0,8 | Lưu lượng lớn, ΔP thấp | Quy mô lớn |
| Cascade Mini Ring PP | 180 – 230 | 91 – 95% | 0,3 – 0,5 | Hiệu suất cao, ΔP thấp | Hiệu suất cao |
| Structured Packing PP | 200 – 500 | 93 – 97% | 0,2 – 0,4 | Yêu cầu HETP thấp nhất | Tốt nhất cho NTU cao |
| Raschig Ring PP 25mm | 200 – 220 | 73 – 78% | 0,5 – 0,9 | Ứng dụng cũ, chi phí thấp nhất | Thế hệ cũ |
| Tri-Pack / Tellerette PP | 150 – 200 | 92 – 96% | 0,4 – 0,6 | Dòng chứa chất rắn lơ lửng | Chống tắc nghẽn |
Nguyên tắc lựa chọn kích thước đệm theo đường kính tháp
Tỷ lệ đường kính tháp (D) trên đường kính đệm (d) phải đảm bảo D/d ≥ 8:1 (tối thiểu) và lý tưởng là 10:1 đến 15:1. Nếu D/d < 8, hiện tượng “wall flow” — dòng lỏng ưu tiên chảy dọc theo thành tháp thay vì qua lớp đệm — làm giảm đáng kể bề mặt tiếp xúc hiệu dụng và NTU thực tế. Ví dụ: tháp đường kính DN300 → dùng đệm PP 25mm (D/d = 12); không dùng đệm 50mm (D/d = 6, gây wall flow nghiêm trọng).
Tiêu chí kiểm tra chất lượng đệm PP đầu vào
- Đo kích thước 20 mẫu ngẫu nhiên — sai lệch kích thước không vượt ±5% so với catalog nhà sản xuất
- Kiểm tra tỷ lệ vỡ gãy: không quá 2% số lượng mẫu kiểm tra — đệm vỡ tăng ΔP và giảm void fraction
- Xác nhận vật liệu PP-H (homopolymer) với MFI (Melt Flow Index) phù hợp — PP-H kháng axit/kiềm tốt hơn PP-R và PP-C
- Với đệm dùng trong dung dịch oxy hóa (NaOCl, H₂O₂) — yêu cầu PP có chất ổn định chống oxy hóa (antioxidant stabilizer) tích hợp để tránh lão hóa giòn sau 2–3 năm
Tỷ Lệ L/G — Cân Bằng Lưu Lượng Lỏng/Khí Tối Ưu
Tỷ lệ L/G (Liquid-to-Gas ratio) là thông số vận hành quan trọng thứ hai sau NTU, ảnh hưởng đồng thời đến hiệu suất hấp thụ, chi phí bơm tuần hoàn và nguy cơ flooding. Giá trị L/G tối ưu được xác định từ phân tích đường vận hành (operating line) trên đồ thị McCabe-Thiele của hệ lỏng–khí, đảm bảo đường vận hành nằm đủ xa đường cân bằng (equilibrium line) để có lực thúc đẩy truyền khối (driving force) đủ lớn.
(L/G)_min = (y_in − y_out) / (x*_in − x_out) — Từ cân bằng vật chất + đường cân bằng VLE
(L/G)_vận hành = 1,2 – 1,5 × (L/G)_min — Hệ số an toàn thiết kế tiêu chuẩn
L/G (đơn vị: L/m³ khí hoặc kg/kg khí)
L/G quá thấp: Bề mặt đệm không được thấm ướt đồng đều (wetting failure) — vùng khô xuất hiện, diện tích tiếp xúc hiệu dụng giảm 30–60%, NTU thực tế sụt giảm mạnh. L/G quá cao: Lãng phí điện bơm, tăng tải trọng thủy lực, đẩy tháp về ngưỡng flooding — chênh áp tăng đột biến, hiệu suất sụt giảm nghịch lý. Điểm tối ưu cần xác định qua đường cong hiệu suất đo thực tế (operating curve) trong giai đoạn commissioning.
Kiểm Soát Áp Suất Rơi — Pressure Drop & Ngưỡng Flooding
Áp suất rơi qua lớp đệm (pressure drop, ΔP) là thông số vận hành thủy lực quan trọng phản ánh tình trạng sức kháng dòng khí trong tháp. Nó liên hệ trực tiếp đến tiêu hao điện năng quạt dẫn khí và là chỉ báo sớm nhất về tình trạng tắc nghẽn đệm hoặc tiệm cận ngưỡng flooding.
Phương trình GPDC kiểm tra ngưỡng flooding
X_axis = (L/G) × (ρ_G/ρ_L)^0.5 — Trục hoành GPDC (flow parameter)
Y_axis = u_G² × F_p × (ρ_G/ρ_L) / g — Trục tung GPDC (capacity parameter)
u_G,flood — Đọc từ đường flooding trên GPDC chart
u_G,design = 0,65 – 0,75 × u_G,flood — Tốc độ khí thiết kế an toàn
Lắp đặt đồng hồ đo chênh áp kỹ thuật số (differential pressure transmitter) liên kết vào hệ thống SCADA để theo dõi xu hướng ΔP theo thời gian thực. Đặt cảnh báo tự động khi ΔP vượt 130% giá trị baseline — đây là dấu hiệu đệm bắt đầu bị fouling hoặc kết tủa muối. Can thiệp vệ sinh đệm bằng backwash nước áp cao trước khi ΔP đạt 200% baseline sẽ tránh phải dừng máy thay đệm toàn bộ.
Lựa Chọn Dung Dịch Hấp Thụ — Đúng Hóa Học, Đúng Nồng Độ
Dung dịch hấp thụ quyết định bản chất và tốc độ của quá trình loại bỏ chất ô nhiễm. Lựa chọn sai dung dịch — dù tất cả thông số thủy lực đều đúng — sẽ làm hiệu suất hấp thụ thấp hoàn toàn không thể cải thiện được bằng cách điều chỉnh vận hành. Đây là quyết định thiết kế không thể sửa chữa sau khi hệ thống đã lắp đặt.
| Chất ô nhiễm mục tiêu | Dung dịch hấp thụ tối ưu | Nồng độ làm việc | Enhancement factor E | Ghi chú kỹ thuật |
|---|---|---|---|---|
| H₂S | NaOH + NaOCl | NaOH 5–10%; NaOCl 0,5–2% | E >> 1 (fast reaction) | NaOCl oxy hóa Na₂S → Na₂SO₄, ngăn tái giải phóng H₂S |
| NH₃ | H₂SO₄ loãng | H₂SO₄ 2–5%, pH 2–4 | E >> 1 (ionic reaction) | Sản phẩm (NH₄)₂SO₄ không bay hơi, pH > 5 làm mất hiệu quả |
| HCl, HF | Nước sạch hoặc NaOH loãng | pH 7–9 (NaOH 0,5–2%) | E ≈ 1 – 5 (moderately fast) | HCl, HF tan rất tốt trong nước — water scrubbing đủ hiệu quả cho nồng độ thấp |
| SO₂ | NaOH hoặc Na₂CO₃ | NaOH 5–15%, pH > 9 | E ≈ 3 – 20 | Cần pH > 9 để duy trì driving force; Ca(OH)₂ rẻ hơn nhưng dễ kết tủa tắc đệm |
| Cl₂ | NaOH + Na₂S₂O₃ | NaOH 10–15% | E >> 1 (instantaneous) | Phản ứng với NaOH tức thì; không dùng dung dịch acid (Cl₂ không tan trong môi trường acid) |
| CO₂ (thu hồi) | MEA / MDEA amine | MEA 20–30% wt | E ≈ 10 – 100 (reactive) | Cần hệ tái sinh amine (stripper) — chi phí cao, phù hợp quy mô công nghiệp lớn |
Enhancement factor E là tỷ số hệ số truyền khối khi có phản ứng hóa học so với không có phản ứng: E = KLa (với phản ứng) / kL (vật lý). E >> 1 nghĩa là phản ứng hóa học tăng đáng kể tốc độ truyền khối, cho phép thiết kế tháp nhỏ gọn hơn. Đây là lý do hấp thụ hóa học (chemical absorption) luôn hiệu quả hơn hấp thụ vật lý (physical absorption) với cùng thể tích đệm và cùng điều kiện thủy lực.
Kiểm Soát pH, ORP & Nồng Độ Hóa Chất Trực Tuyến
Kiểm soát liên tục và chính xác các thông số hóa học của dung dịch hấp thụ là tiêu chí phân biệt giữa một hệ thống vận hành ổn định lâu dài và một hệ thống phụ thuộc vào can thiệp thủ công thường xuyên. Thiếu kiểm soát tự động là nguyên nhân hàng đầu gây suy giảm hiệu suất hấp thụ theo thời gian tại các cơ sở công nghiệp Việt Nam.
Hệ thống kiểm soát hóa chất tự động chuẩn
- Đầu đo pH trực tuyến (online pH transmitter): lắp tại đường dung dịch hồi về bể chứa — vị trí này phản ánh trạng thái dung dịch sau khi đã phản ứng với khí, là chỉ báo chính xác nhất về mức độ cần bổ sung hóa chất
- Bơm định lượng hóa chất (metering/dosing pump): nhận tín hiệu 4–20 mA từ pH transmitter, điều chỉnh lưu lượng bơm tỷ lệ với độ lệch pH khỏi setpoint — kiểm soát PID giảm dao động và tiêu hao hóa chất dư thừa
- Đầu đo ORP (Oxidation-Reduction Potential): giám sát nồng độ chất oxy hóa dư (NaOCl dư) — ORP giảm dưới +600 mV báo hiệu cần bổ sung NaOCl trước khi hiệu suất oxy hóa H₂S/mercaptan sụt giảm
- Đo độ dẫn điện (conductivity meter): theo dõi tổng muối hòa tan TDS — khi TDS tăng đến ngưỡng cài đặt, van xả tự động (blowdown valve) mở xả bỏ phần dung dịch cũ và van bổ sung nước pha loãng mở tự động
pH electrode trong môi trường H₂S đặc thù bị “nhiễm độc sulphide” (sulfide poisoning) — điện cực calomel bị tạo lớp kết tủa HgS làm sai lệch đọc số. Sử dụng pH electrode đầu dò bạch kim (platinum reference electrode) hoặc điện cực loại gel-filled không cần tái điều chỉnh thường xuyên hơn. Kiểm tra pH bằng thiết bị cầm tay hàng tuần để phát hiện drift của đầu đo trực tuyến.
Chế Độ Bảo Trì & Giám Sát Trạng Thái Thiết Bị
Bảo trì không đơn thuần là công việc định kỳ — đó là chiến lược quản lý độ tin cậy thiết bị (asset reliability management) xác định khả năng hệ thống duy trì hiệu suất đầy đủ trong suốt vòng đời vận hành. Chuyển đổi từ bảo trì theo lịch cố định (time-based maintenance) sang bảo trì dựa trên tình trạng thực tế (condition-based maintenance — CBM) là bước tất yếu để tối ưu chi phí mà không giảm độ tin cậy.
| Hạng mục giám sát | Thông số / Phương pháp | Tần suất | Ngưỡng cảnh báo | Hành động |
|---|---|---|---|---|
| Chênh áp đệm (ΔP) | Differential pressure transmitter | Liên tục — online | > 130% baseline | Kiểm tra fouling, lên kế hoạch backwash |
| Phân phối lỏng (liquid distributor) | Quan sát trực quan + đo lưu lượng nhánh | 3 – 6 tháng/lần | Lệch lưu lượng > 15% giữa các nhánh | Vệ sinh nozzle, kiểm tra độ ngang bằng |
| Bơm tuần hoàn | Rung động (vibration), nhiệt độ ổ bi | Hàng tuần | Rung > 4,5 mm/s (ISO 10816) | Kiểm tra cân bằng cánh, thay ổ bi |
| Mist eliminator | Quan sát qua cửa kiểm tra + đo ΔP riêng | 6 tháng/lần | Carry-over lỏng quan sát được | Vệ sinh hoặc thay thế |
| Tình trạng đệm PP | Gamma scanning hoặc kiểm tra nội bộ | Hàng năm (hoặc khi ΔP bất thường) | Channeling, sập đệm, void không đồng đều | Tái nạp đệm hoặc thay thế |
| Mối hàn và vỏ tháp PP | Kiểm tra trực quan + spark test | Hàng năm | Vết nứt, phồng rộp, đổi màu bất thường | Hàn PP vá lại, kiểm tra áp lực |
MTBF (Mean Time Between Failures): thời gian trung bình giữa hai lần hỏng hóc — mục tiêu ≥ 8.760 giờ (1 năm không có sự cố nghiêm trọng). MTTR (Mean Time To Repair): thời gian trung bình sửa chữa — mục tiêu ≤ 4 giờ cho sự cố thông thường. Overall Equipment Effectiveness (OEE): chỉ số kết hợp giữa availability, performance và quality — mục tiêu OEE ≥ 95% cho hệ thống xử lý khí thải bắt buộc vận hành liên tục 24/7.
Tuân Thủ QCVN & Nghiệm Thu Hiệu Suất Hệ Thống
Tiêu chí pháp lý là tiêu chí cuối cùng — nhưng không kém phần quan trọng. Một hệ thống tháp hấp thụ dù có hiệu suất kỹ thuật cao đến đâu mà không đáp ứng được ngưỡng xả thải theo quy chuẩn môi trường hiện hành đều bị coi là không đạt yêu cầu về mặt pháp lý và có nguy cơ bị xử phạt hoặc đình chỉ hoạt động.
Quy trình nghiệm thu hiệu suất (Performance Acceptance Test)
- Bước 1 — Ổn định vận hành: vận hành hệ thống ở 100% tải thiết kế liên tục tối thiểu 72 giờ trước khi đo kiểm, đảm bảo tất cả thông số (pH, ΔP, lưu lượng) ổn định trong dải thiết kế
- Bước 2 — Đo lưu lượng và thành phần khí đầu vào: đo bằng pitot tube + phân tích GC/MS hoặc analyzer cầm tay tại cổng lấy mẫu trước tháp — cần có đơn vị quan trắc độc lập được Bộ TN&MT cấp phép
- Bước 3 — Đo nồng độ khí đầu ra: đo tại ống khói theo TCVN 9451:2012, lấy 3 mẫu trong 3 giờ liên tiếp, lấy trung bình — so sánh trực tiếp với giới hạn QCVN áp dụng
- Bước 4 — Tính hiệu suất xử lý thực tế: η = (tải lượng vào − tải lượng ra) / tải lượng vào × 100% — cả nồng độ lẫn lưu lượng đều ảnh hưởng đến tải lượng; không chỉ đo nồng độ đơn thuần
- Bước 5 — Lập biên bản nghiệm thu: bao gồm kết quả đo kiểm, bản vẽ as-built, quy trình vận hành O&M, hồ sơ thiết bị và kế hoạch quan trắc định kỳ
QCVN 19 và QCVN 20 áp dụng hệ số lưu lượng Kp — cơ sở có lưu lượng khí thải lớn hơn được phép thải nồng độ cao hơn (trong giới hạn). Đây là lợi thế cho các nhà máy quy mô lớn, nhưng cần tính đúng Kp dựa trên lưu lượng thực tế đo được — không dùng lưu lượng thiết kế ước tính để tránh vi phạm khi lưu lượng thực tế thấp hơn thiết kế.
Ma Trận Đánh Giá Nhanh 8 Tiêu Chí
Sử dụng bảng điểm sau để đánh giá nhanh mức độ đáp ứng của hệ thống tháp hấp thụ hiện tại — mỗi tiêu chí tối đa 10 điểm, tổng tối đa 80 điểm.
| # | Tiêu chí | Chỉ số đo lường chính | Điểm tối đa | Mức đạt cần thiết | Trọng số ảnh hưởng |
|---|---|---|---|---|---|
| 01 | Hiệu suất truyền khối NTU/KLa | η thực tế (%) vs η thiết kế | 10 | ≥ 7/10 |
Cao nhất |
| 02 | Vật liệu đệm PP phù hợp | HETP thực tế; D/d ratio; void fraction | 10 | ≥ 7/10 |
Cao |
| 03 | Tỷ lệ L/G tối ưu | L/G thực tế vs (L/G)_min; flooding % | 10 | ≥ 7/10 |
Cao |
| 04 | Kiểm soát áp suất rơi | ΔP/m thực tế; % of flooding point | 10 | ≥ 6/10 |
Trung bình-Cao |
| 05 | Lựa chọn dung dịch hấp thụ | Enhancement factor E; Henry constant Ha | 10 | ≥ 8/10 |
Cao nhất |
| 06 | Kiểm soát pH/ORP trực tuyến | Độ ổn định pH ±0,3; drift electrode | 10 | ≥ 7/10 |
Cao |
| 07 | Chế độ bảo trì CBM | MTBF; OEE; số lần sự cố/năm | 10 | ≥ 6/10 |
Trung bình |
| 08 | Tuân thủ QCVN | Kết quả quan trắc vs giới hạn QCVN | 10 | 10/10 — Bắt buộc tuyệt đối |
Bắt buộc |
Tổng điểm 70–80: Hệ thống vận hành hiệu quả, tuân thủ pháp lý — duy trì và giám sát định kỳ. 55–69 điểm: Cần cải thiện một số tiêu chí — ưu tiên tiêu chí có điểm thấp nhất trước, đặc biệt tiêu chí 01, 05 và 08. Dưới 55 điểm: Rủi ro cao về hiệu suất và vi phạm pháp luật — cần đánh giá kỹ thuật toàn diện (technical audit) và lập kế hoạch nâng cấp hệ thống trong 6–12 tháng.
Câu Hỏi Thường Gặp
Muốn đánh giá toàn diện 8 tiêu chí cho hệ thống tháp hấp thụ của nhà máy bạn?
Đội ngũ kỹ sư quy trình của chúng tôi thực hiện technical audit miễn phí, phân tích khoảng cách (gap analysis) so với 8 tiêu chí và đề xuất lộ trình cải tiến phù hợp với quy mô và ngân sách của từng doanh nghiệp.
Kết Luận — Tiếp Cận Hệ Thống Để Đạt Hiệu Quả Bền Vững
Hiệu quả của hệ thống tháp hấp thụ xử lý khí thải là kết quả của sự tối ưu hóa đồng thời cả 8 tiêu chí kỹ thuật — không phải chỉ một hay hai thông số riêng lẻ. Kinh nghiệm thực tiễn từ hàng trăm hệ thống vận hành cho thấy: 80% các trường hợp không đạt hiệu suất thiết kế đều do sai lỗi tại một trong ba tiêu chí: lựa chọn dung dịch hấp thụ không phù hợp (TC05), kiểm soát pH thiếu chính xác (TC06), hoặc tỷ lệ L/G lệch khỏi dải tối ưu (TC03).
Doanh nghiệp nên sử dụng ma trận 8 tiêu chí như một công cụ đánh giá định kỳ hàng năm — không chỉ khi hệ thống có sự cố. Đánh giá chủ động (proactive assessment) cho phép phát hiện và khắc phục xu hướng suy giảm hiệu suất trước khi nó dẫn đến vi phạm pháp luật môi trường hoặc chi phí sửa chữa lớn không được lập kế hoạch trước.
