Phân tích toàn diện ứng dụng bể polypropylene (PP) trong vai trò bể trung hòa acid–kiềm và bể phản ứng hóa học công nghiệp — ưu thế vật liệu, nguyên lý thiết kế, tiêu chí lựa chọn và các ứng dụng thực tiễn đạt tiêu chuẩn môi trường QCVN tại Việt Nam.
- 10+ Năm tuổi thọ điển hình
- pH 1–13 Dải pH vận hành PP
- 60°C Nhiệt độ tối đa PP-H
- DVS 2205 — Tiêu chuẩn bể PP
- QCVN 40:2011 — Nước thải CN
Lĩnh vực: Chemical Process Equipment — PP Tank Engineering
Quá trình trung hòa (neutralization) là phản ứng giữa ion H⁺ (từ acid) và ion OH⁻ (từ kiềm) tạo thành nước — phản ứng thuận nghịch nhanh, tỏa nhiệt và không có sản phẩm phụ độc hại với acid–kiềm thông thường. Hiệu quả trung hòa phụ thuộc vào thiết kế bể đảm bảo khuấy trộn đều và hệ thống kiểm soát pH tự động chính xác.
Trung hòa acid mạnh bằng NaOH:
HCl + NaOH → NaCl + H₂O (ΔH = −57,3 kJ/mol, tỏa nhiệt)
H₂SO₄ + 2NaOH → Na₂SO₄ + 2H₂O
Trung hòa kiềm mạnh bằng H₂SO₄:
2NaOH + H₂SO₄ → Na₂SO₄ + 2H₂O
Trung hòa acid yếu (CO₂) bằng NaOH:
CO₂ + 2NaOH → Na₂CO₃ + H₂O (cần thêm NaOH do pH dao động vùng đệm)
Đặc tính đường cong pH — Vì sao bể trung hòa PP cần khuấy trộn mạnh?
Đường cong chuẩn độ (titration curve) của acid mạnh–kiềm mạnh có điểm uốn cực dốc tại pH 7 — thay đổi thể tích kiềm chỉ 0,1% xung quanh điểm tương đương có thể thay đổi pH từ 4 đến 10. Điều này đòi hỏi hệ thống kiểm soát pH tự động cực kỳ chính xác và bể phải khuấy trộn đồng đều (uniform mixing) để tránh vùng chết pH cục bộ (local pH dead zone) — nơi pH quá thấp hoặc quá cao so với giá trị trung bình dù pH đầu ra đã đạt yêu cầu.
Hệ thống bể trung hòa đơn cấp (single-stage) rất khó đạt pH ổn định do độ dốc đường cong pH cực lớn gần điểm tương đương — hệ thống điều khiển liên tục overshoot và undershoot. Hệ 2–3 cấp nối tiếp giải quyết vấn đề này: Bể cấp 1 (thô) hiệu chỉnh pH về dải 3–5 hoặc 9–11 — dùng bơm định lượng lớn tốc độ cao. Bể cấp 2 (tinh) hiệu chỉnh về pH 6–9 — dùng bơm định lượng nhỏ tốc độ thấp. Bể cấp 3 (kiểm tra) — giữ pH ổn định trước khi xả ra hệ thống thoát. Mỗi cấp dùng bể PP riêng biệt với hệ thống đo pH và bơm định lượng độc lập.

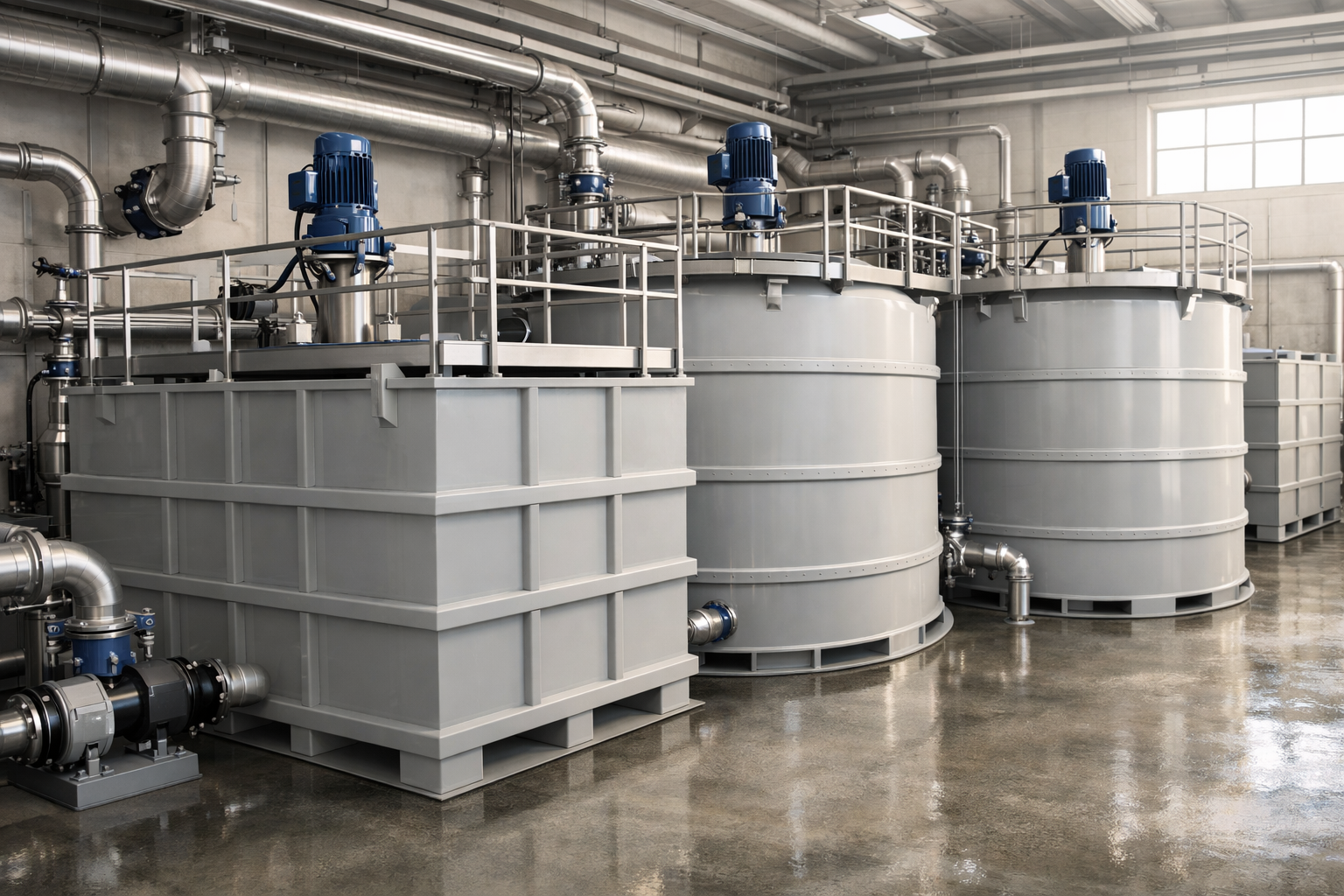

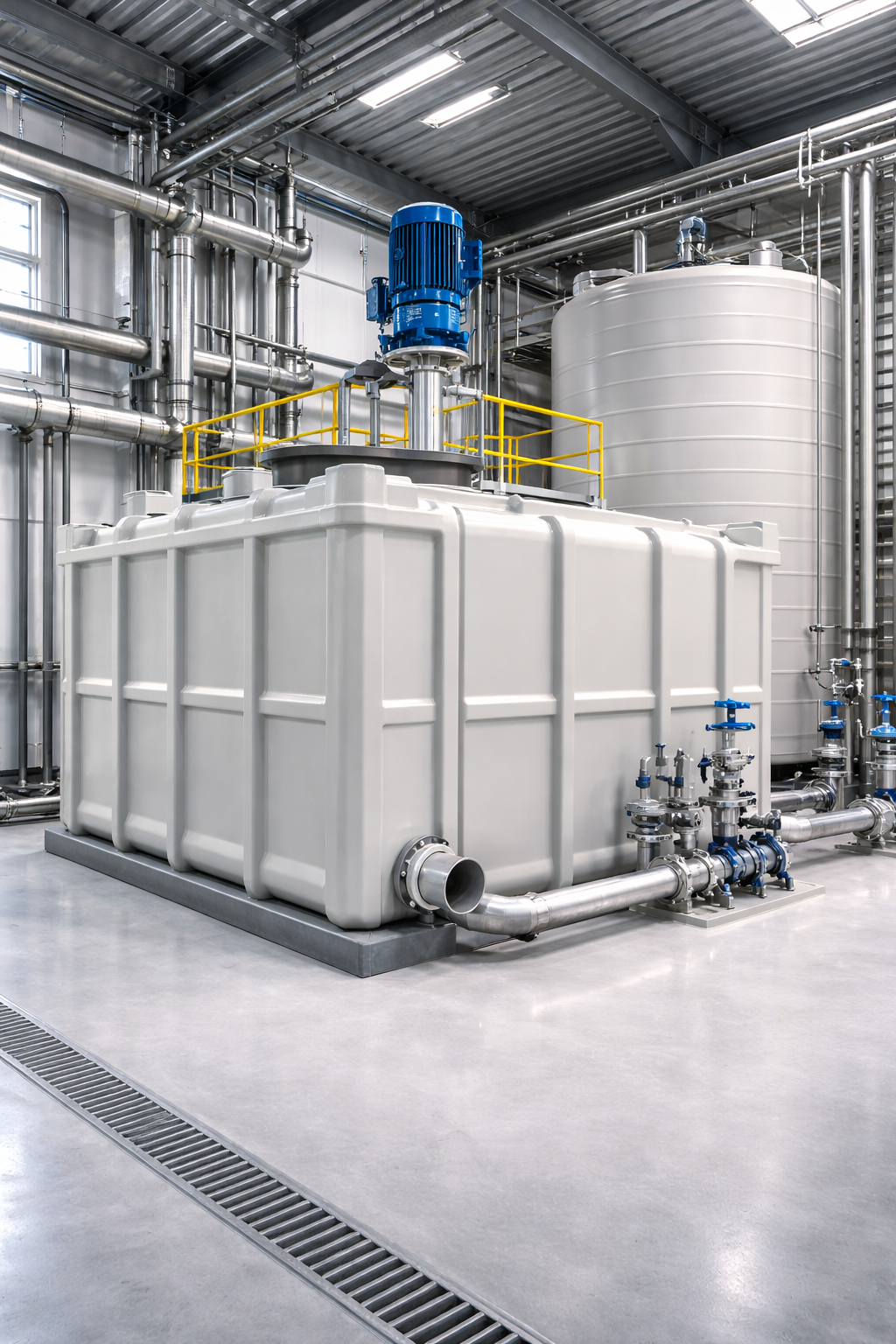

Bể trung hòa PP được thiết kế và chế tạo như một hệ thống tích hợp hoàn chỉnh, không chỉ là một thùng chứa đơn giản. Mỗi bộ phận cấu thành có chức năng kỹ thuật cụ thể và cần được lựa chọn phù hợp với đặc tính hóa chất và yêu cầu vận hành.
Thân bể & Nắp
Vỏ bể PP hàn nhiệt — Thân, đáy côn và nắp kiểm tra
Vỏ bể trụ đứng PP-H (homopolymer) chiều dày 10–20mm tùy kích thước và áp lực thủy tĩnh. Đáy côn nghiêng 10–15° hoặc đáy phẳng gia cường: đáy côn ưu tiên cho bể có cặn lắng (bể keo tụ, bể lắng acid muối), đáy phẳng cho bể trung hòa đơn thuần. Nắp bể (cover) PP kín hoặc hở tùy theo đặc tính bay hơi của hóa chất — bể chứa dung dịch acid HCl, NH₃ cần nắp kín và kết nối hệ thống thông khí ra tháp hấp thụ.
Hệ thống khuấy trộn
Máy khuấy chân vịt PP/PVDF — Đảm bảo hỗn hợp đồng đều
Máy khuấy đầu trên (top-entry agitator) với trục khuấy PP hoặc PVDF, cánh khuấy chân vịt (axial flow impeller) hoặc cánh khuấy mái chèo (paddle impeller). Tốc độ 30–90 rpm — đủ tạo chế độ chảy xáo trộn (turbulent flow) đảm bảo mixing time ≤ 60 giây tại bất kỳ điểm nào trong bể. Baffle (vách chắn) PP đặt 4 vị trí đều quanh thành bể giúp triệt tiêu dòng xoáy (vortex) và tăng hiệu quả khuấy trộn.
Đo lường & Kiểm soát

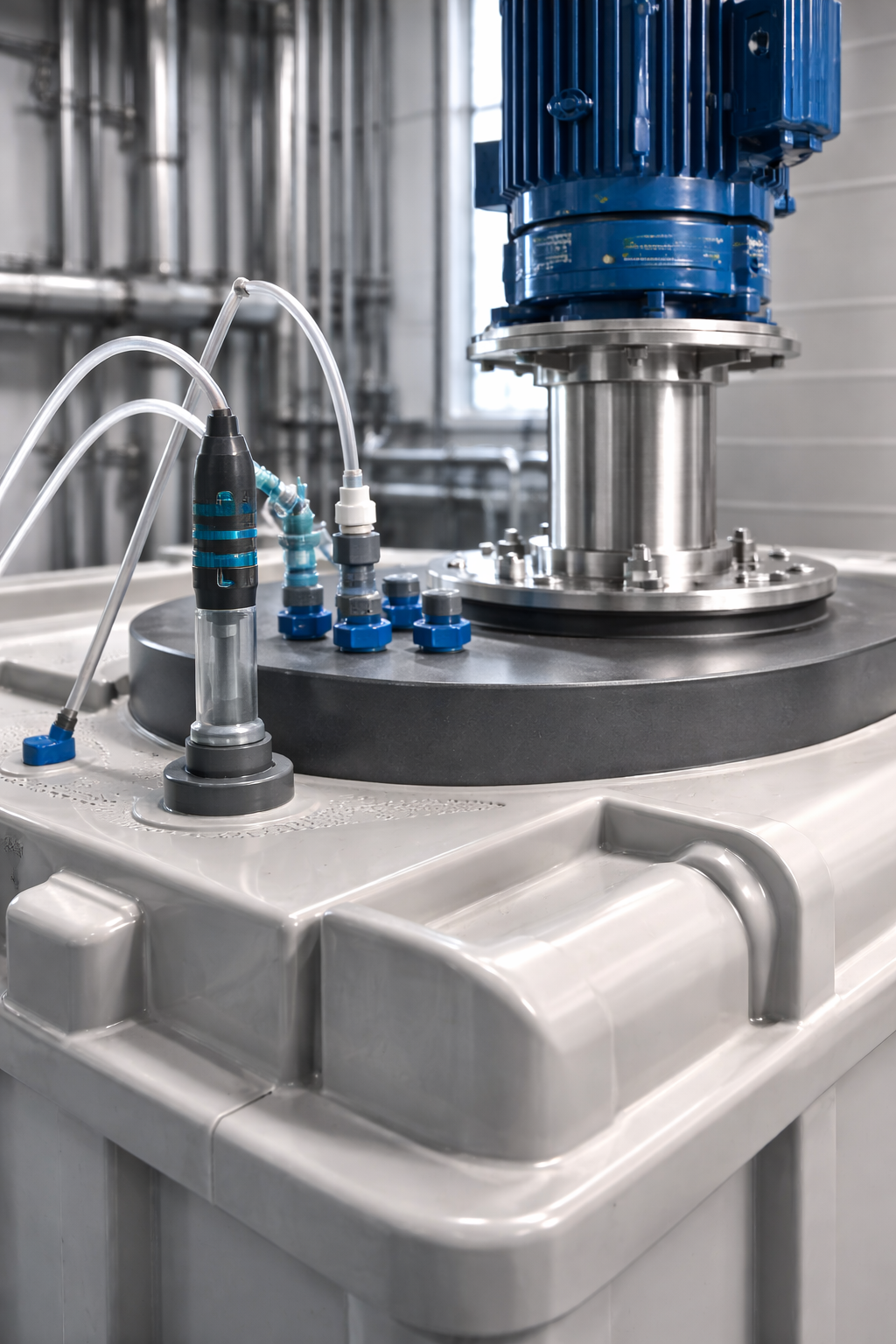

Cảm biến pH trực tuyến + Bơm định lượng tự động
Đầu đo pH nhúng chìm (immersion pH electrode) PP/PVDF lắp cách đáy bể 1/3 chiều cao — vị trí phản ánh đúng pH thực tế trong vùng phản ứng. Bơm định lượng hóa chất trung hòa (acid hoặc kiềm) điều khiển PID theo tín hiệu pH: lưu lượng bơm tỷ lệ nghịch với khoảng cách pH đến setpoint. Lắp van bypass tự động khi pH vượt ngưỡng cảnh báo để xả về bể điều tiết xử lý lại.
Đường ống & Phụ kiện
Đường ống PP/PVDF — Van, mặt bích và đầu vào/ra
Cổng vào dung dịch cần trung hòa (influent) đặt ở phần trên bể — hướng tiếp tuyến (tangential inlet) tạo chuyển động xoáy ban đầu hỗ trợ khuấy trộn. Cổng ra (effluent) bố trí ở phần dưới bên thành hoặc đáy bể — có van tự động đóng khi pH chưa đạt setpoint. Cổng xả đáy (drain valve) PP/PVDF với van butterfly hoặc van cổng có lớp lót chống ăn mòn phù hợp loại hóa chất.
Gân cứng & Kết cấu

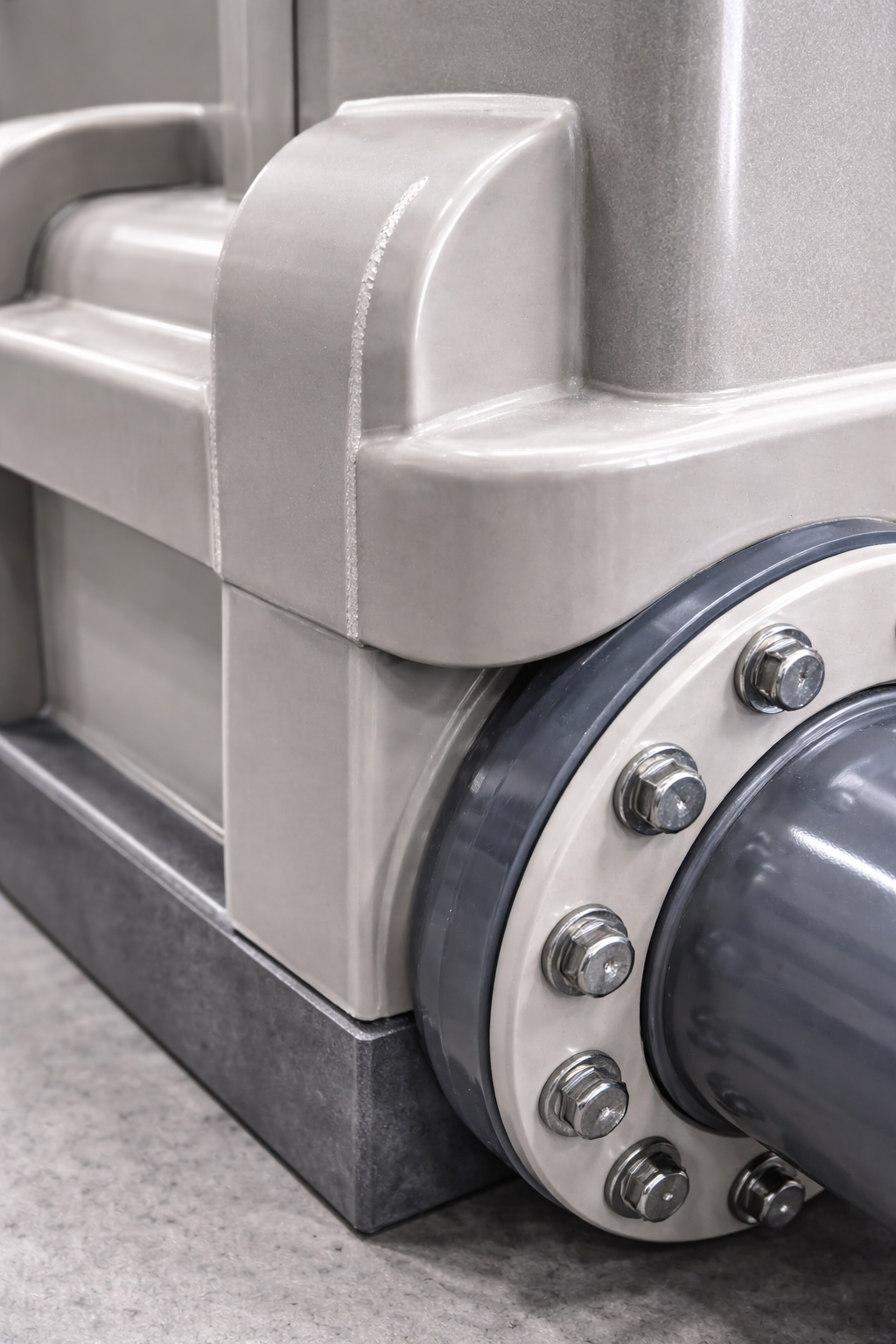

Gân tăng cứng PP + Chân đế trượt chống giãn nở nhiệt
Gân tăng cứng nằm ngang (horizontal stiffener rib) hàn vào mặt ngoài vách bể mỗi 400–600mm: chiều cao gân 60–80mm, chiều dày 10–12mm. Chân đế bể đặt trên tấm trượt PTFE hoặc lỗ bu-lông oval cho phép giãn nở nhiệt tự do, tránh tích lũy ứng suất nhiệt tại vị trí cố định. Neo giữ chống lật cho bể cao (H/D > 2) bằng dây cáp inox hoặc giá đỡ khung thép mạ kẽm bên ngoài.
Thể tích bể trung hòa PP được tính dựa trên Hydraulic Retention Time (HRT) — thời gian lưu nước tối thiểu cần để đạt pH mục tiêu. Công thức: V = Q × HRT. Với nước thải acid/kiềm công nghiệp thông thường (pH đầu vào 2–12): HRT bể cấp 1 = 20–40 phút; HRT bể cấp 2 = 15–30 phút. Ví dụ: Q = 10 m³/h → Bể cấp 1: V = 10 × 30/60 = 5m³; Bể cấp 2: V = 10 × 20/60 ≈ 3,3m³. Cộng thêm hệ số an toàn 1,2–1,5 cho biến động lưu lượng.

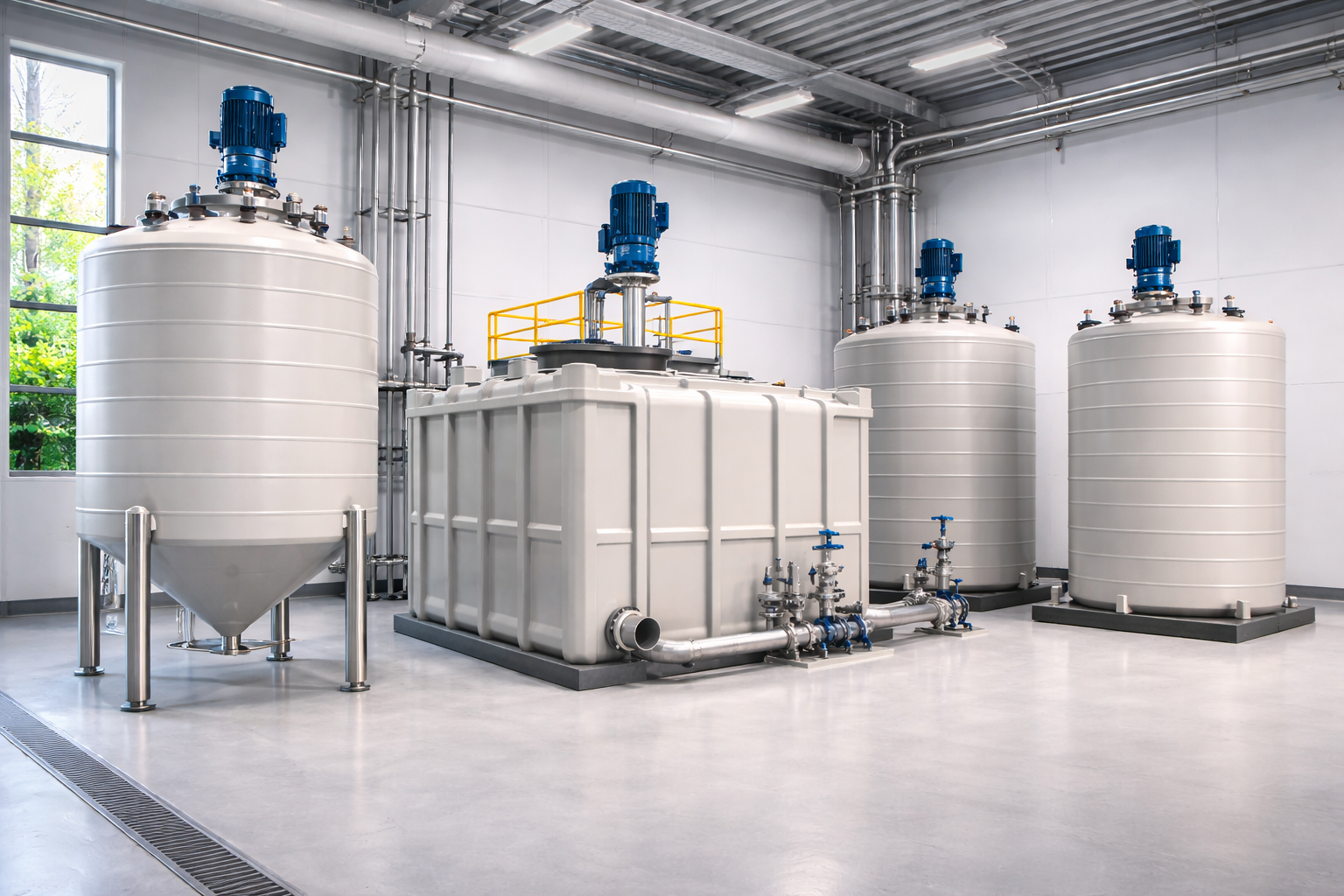

Bể phản ứng PP (PP reaction vessel) thực hiện các quá trình biến đổi hóa học có kiểm soát: kết tủa kim loại nặng, oxy hóa–khử, keo tụ–kết bông, clo hóa, và các phản ứng xúc tác trong môi trường ăn mòn. Tùy theo cơ chế phản ứng, bể PP được thiết kế theo các mô hình khác nhau:
| Loại bể phản ứng PP | Mô hình thủy lực | Ứng dụng điển hình | Đặc điểm thiết kế PP | Phù hợp |
|---|---|---|---|---|
| Bể khuấy liên tục (CSTR) | Continuous Stirred Tank Reactor — dòng vào và ra liên tục, khuấy hoàn toàn | Trung hòa pH, kết tủa kim loại, keo tụ liên tục | Bể PP trụ đứng + máy khuấy đầu trên, baffle 4 vách, ống vào tiếp tuyến | Phổ biến nhất |
| Bể gián đoạn (Batch) | Batch Reactor — nạp đầy một mẻ, phản ứng, xả cạn theo chu kỳ | Xử lý dung dịch đặc biệt, trung hòa pH cao thấp cực đoan (pH < 1 hoặc > 13) | Bể PP kín + nắp kín + van đầu vào/ra riêng biệt, tích hợp đồng hồ đo pH | Lưu lượng nhỏ |
| Bể kết tủa (Precipitation) | Precipitation Reactor — kết tủa ion kim loại bằng NaOH, Ca(OH)₂, Na₂S | Xử lý nước thải mạ điện (Cu²⁺, Ni²⁺, Cr³⁺, Zn²⁺), xử lý nước thải nhà máy pin | Bể PP đáy côn 15°, lắng tốc độ thấp, ống xả bùn đáy, khuấy chậm 20–40 rpm | Cần lắng tiếp sau |
| Bể oxy hóa (Oxidation) | Oxidation Reactor — oxy hóa CN⁻, Cr⁶⁺ hoặc hợp chất hữu cơ bằng NaOCl, H₂O₂, O₃ | Phá hủy cyanide (mạ điện), khử Chromium hexavalent, oxy hóa COD cao | Bể PP kín, vật liệu PVDF cho cổng tiếp xúc chất oxy hóa mạnh, đầu đo ORP online | Cần kiểm soát ORP |
| Bể keo tụ (Coagulation) | Flash Mix + Flocculation — khuấy nhanh + khuấy chậm nối tiếp | Xử lý nước thải màu, thu hồi kim loại keo tụ, tiền xử lý nước cấp | Bể PP 2 ngăn liên thông: ngăn 1 khuấy nhanh 100–200 rpm, ngăn 2 khuấy chậm 20–40 rpm | Kết hợp với bể lắng |

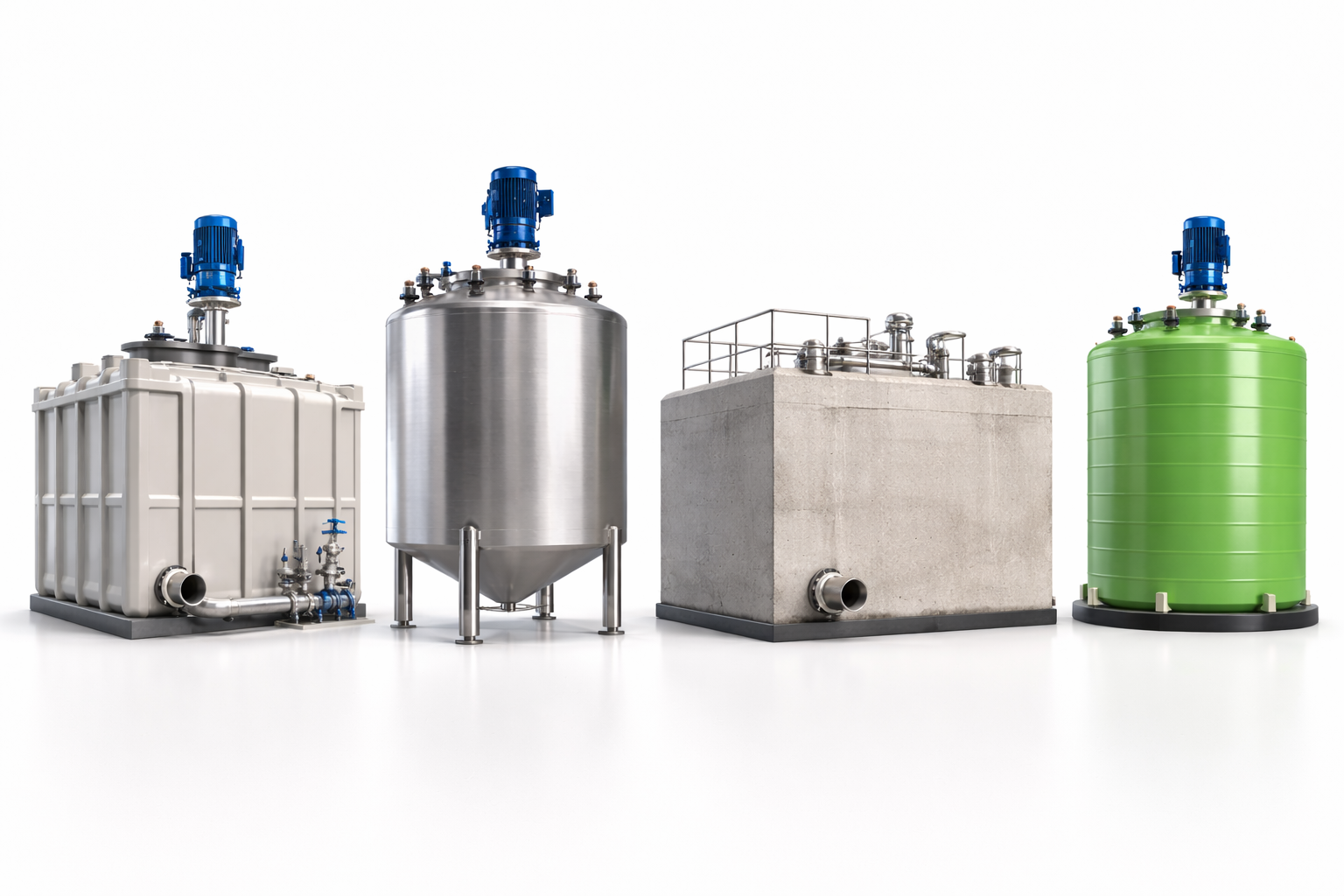

| Tiêu chí đánh giá | Bể nhựa PP | Thép SS 316L | Bê tông epoxy lót | FRP (GRP) |
|---|---|---|---|---|
| Kháng acid HCl, H₂SO₄ loãng | ★★★★★ Xuất sắc | ★★ Kém (pitting) | ★★★ Phụ thuộc lớp lót | ★★★★ Tốt (liner mỏng) |
| Kháng NaOH, KOH đặc | ★★★★★ Xuất sắc đến 40% | ★★★★ Tốt | ★★★ Trung bình | ★★★★ Tốt |
| Chi phí đầu tư ban đầu | Thấp–Trung bình | Cao nhất | Trung bình (thi công chậm) | Trung bình–Cao |
| Chi phí bảo trì hàng năm | Thấp nhất | Trung bình (kiểm tra ăn mòn) | Cao (sơn lại lớp lót 5–7 năm) | Trung bình (kiểm tra liner) |
| Trọng lượng (bể 5m³) | ~80–120 kg | ~500–800 kg | > 3.000 kg | ~200–400 kg |
| Nhiệt độ vận hành tối đa | 60°C (PP-H) / 80°C (PP-GF) | 400°C+ (phụ thuộc thiết kế) | 60°C (giới hạn epoxy lót) | 80–90°C (giới hạn resin) |
| Gia công tùy chỉnh kích thước | Rất linh hoạt — 7–21 ngày | Linh hoạt — 14–30 ngày | Kém — 30–60 ngày | Linh hoạt — 14–30 ngày |
| Khả năng sửa chữa tại hiện trường | Dễ — hàn PP cầm tay | Hàn TIG/MIG chuyên dụng | Bơm vữa + sơn lại lớp lót | Khó — cần thợ FRP chuyên nghiệp |
| Phù hợp cho bể trung hòa pH 2–12 | Tối ưu nhất | Hạn chế (acid HCl gây pitting) | Phụ thuộc chất lượng lớp lót | Tốt |
Dù bể PP ưu việt trong phần lớn ứng dụng trung hòa và phản ứng, bể thép SS 316L hoặc Hastelloy C276 được ưu tiên khi: (1) Nhiệt độ vận hành > 80°C liên tục; (2) Áp suất vận hành > 0,5 bar gauge; (3) Hóa chất chứa chlorinated solvents hoặc aromatic hydrocarbons ở nồng độ cao; (4) Cần tích hợp hệ thống gia nhiệt (heating jacket) bằng hơi nước nhiệt độ cao; (5) Quy mô bể rất lớn (> 20m³) nơi kết cấu bê tông hoặc thép lợi thế về độ cứng tổng thể hệ thống.
| Thông số thiết kế | Giá trị / Dải điển hình | Tiêu chuẩn tham chiếu | Lưu ý kỹ thuật |
|---|---|---|---|
| Chiều dày vách bể PP | 8–20mm (tùy kích thước và áp lực) | DVS 2205 Part 1 | Tính theo creep modulus dài hạn, không chỉ E₀ tức thời. Hệ số an toàn S ≥ 2,5 |
| Nhiệt độ vận hành tối đa | PP-H: 60°C; PP-GF: 80°C (liên tục) | ISO 15494; ISO 16135 | Đây là nhiệt độ tối đa dung dịch bên trong, không phải nhiệt độ môi trường bên ngoài |
| Áp suất làm việc | Áp suất khí quyển (bể hở) đến 0,5 bar gauge (bể kín có van thở) | DVS 2205 Part 2 | Bể PP thường thiết kế cho áp suất 0 bar — bể kín cần van thở bắt buộc |
| Khoảng cách gân tăng cứng | 400–600mm theo chiều dọc, tùy tải thiết kế | DVS 2205 Part 3 | Gân cao 60–80mm, dày 10–12mm. Bể H > 1,5m bắt buộc có gân nằm ngang |
| Hệ số mối hàn (joint factor) | η = 0,7 (kiểm tra trực quan) đến 0,9 (spark test + ultrasonic) | DVS 2205; EN 13480 | η nhỏ → cần chiều dày tấm lớn hơn. Tăng η bằng cách tăng mức độ kiểm tra |
| Ứng suất cho phép σ_allow PP-H | 4,0–6,5 MPa (tùy nhiệt độ và thời gian vận hành) | DVS 2205 Appendix | Giảm tuyến tính theo nhiệt độ. Ở 60°C: σ_allow ≈ 60% giá trị ở 20°C |
| HRT bể trung hòa cấp 1 (thô) | 20–45 phút (pH đầu vào 2–3 hoặc 11–12) | TCVN 7957:2023; EN 12255 | HRT cao hơn với dòng thải biến động lớn — hệ số đỉnh (peak factor) thường 1,5–2,5 |
| HRT bể trung hòa cấp 2 (tinh chỉnh) | 15–30 phút | TCVN 7957:2023 | Bể cấp 2 thường nhỏ hơn cấp 1, dùng bơm định lượng hóa chất nhỏ hơn và kiểm soát PID chính xác hơn |
| Năng lực khuấy trộn (mixing power) | 0,1–0,5 kW/m³ (trung hòa thông thường) | Perry’s Chemical Engineers’ Handbook | Tăng lên 1–3 kW/m³ cho bể phản ứng kết tủa cần đồng đều hóa nhanh |
| pH đầu ra theo QCVN 40:2011 | Cột A: 6 ≤ pH ≤ 9; Cột B: 5,5 ≤ pH ≤ 9 | QCVN 40:2011/BTNMT | Setpoint pH 7,0–7,5 để có biên độ an toàn ±0,5 trước khi chạm ngưỡng cột A |
(1) Lưu lượng đầu vào Q (m³/h) và biến động lưu lượng (peak factor). (2) pH đầu vào min/max và pH mục tiêu đầu ra. (3) Nhiệt độ dung dịch tối đa trong vận hành thực tế. (4) Thành phần hóa học đầy đủ — không chỉ pH mà cả muối, ion kim loại, chất oxy hóa. (5) Chế độ vận hành: liên tục (continuous) hay gián đoạn (batch). (6) Loại hóa chất trung hòa sử dụng và nồng độ. (7) Yêu cầu mức độ tự động hóa (manual/semi/full auto). (8) Không gian lắp đặt: kích thước mặt bằng, chiều cao thông thủy. (9) Yêu cầu pháp lý: QCVN và điều kiện giấy phép xả thải. (10) Ngân sách vốn đầu tư và yêu cầu thời gian giao hàng.
Vận hành đúng kỹ thuật đảm bảo hiệu quả xử lý
- Hiệu chuẩn đầu đo pH (pH calibration) mỗi 2–4 tuần: dùng dung dịch đệm chuẩn pH 4, 7 và 10. Đầu đo trong bể trung hòa bị nhiễm bẩn nhanh hơn ứng dụng thông thường — drift > ±0,2pH đơn vị là cần hiệu chuẩn lại ngay
- Kiểm tra lưu lượng bơm định lượng hàng tuần: đo thực tế bằng đồng hồ đo lưu lượng thể tích hoặc phương pháp đong — bơm mòn sau 6–12 tháng thường giảm 10–20% lưu lượng so với danh định, làm pH không đạt setpoint
- Vệ sinh đầu đo pH hàng tuần bằng nước sạch và dung dịch HCl 10%: loại bỏ cặn canxi, magie và màng sinh học bám trên màng điện cực — cặn bám làm tăng thời gian phản hồi và sai lệch giá trị đo
- Kiểm tra chuyển động máy khuấy hàng ngày: nghe âm thanh bất thường (tiếng cọ, tiếng va đập) — dấu hiệu ổ bi hỏng hoặc cánh khuấy bị mòn, vỡ một phần. Kiểm tra rung động bằng máy đo rung theo chuẩn ISO 10816
- Theo dõi tiêu hao hóa chất trung hòa hàng ngày: tiêu hao tăng đột biến mà không thay đổi tải lượng đầu vào → có thể bể đang rò rỉ hoặc hệ thống kiểm soát pH bị lỗi, thêm quá nhiều hóa chất (oscillation)
Lịch bảo trì định kỳ bể PP trung hòa
Câu Hỏi Thường Gặp
Cần thiết kế hệ thống bể PP trung hòa hoặc bể phản ứng?
Đội ngũ kỹ sư của chúng tôi tư vấn, thiết kế và chế tạo bể PP trung hòa theo QCVN 40 và DVS 2205 — từ bể đơn lẻ đến hệ thống xử lý hóa chất hoàn chỉnh cho mọi ngành công nghiệp.
Kết Luận — Bể PP: Giải Pháp Bền Vững Được Chứng Minh Qua Thực Tiễn
Bể nhựa PP trong vai trò bể trung hòa và bể phản ứng đã khẳng định vị thế là giải pháp kỹ thuật bền vững cho xử lý hóa chất công nghiệp — kết hợp tối ưu giữa khả năng kháng ăn mòn vượt trội, chi phí vòng đời thấp, linh hoạt thiết kế và không đòi hỏi bảo trì phức tạp như bể thép hay bê tông.
Để phát huy tối đa ưu điểm và đảm bảo tuổi thọ dài hạn, ba yếu tố quyết định cần đầu tư đúng mức ngay từ đầu: thiết kế kết cấu theo DVS 2205 (chiều dày tấm đủ, gán tăng cứng đúng khoảng cách), kiểm soát pH tự động chính xác (đầu đo pH đáng tin cậy, bơm định lượng PID) và bảo trì định kỳ theo lịch (hiệu chuẩn đầu đo, kiểm tra mối hàn, thử áp lực hàng năm). Ba trụ cột này đảm bảo hệ thống bể PP trung hòa và phản ứng vận hành ổn định, đạt QCVN liên tục trong suốt vòng đời thiết kế 10–20 năm.
