Bể Nhựa PP Tròn, Vuông, Lắp Ghép – Lựa Chọn Phù Hợp Cho Từng Nhà Máy

Bể nhựa PP tròn, vuông hay lắp ghép — đâu là lựa chọn phù hợp cho nhà máy của bạn? Phân tích kỹ thuật chuyên sâu về cấu tạo, ưu nhược điểm, ứng dụng và tiêu chí lựa chọn bể chứa PP công nghiệp theo từng ngành sản xuất.

---

Mở Đầu: Tại Sao Lựa Chọn Đúng Loại Bể PP Là Quyết Định Kỹ Thuật Quan Trọng?

Trong hệ thống xử lý nước thải, xử lý khí thải, pha chế và lưu trữ hóa chất công nghiệp, bể chứa nhựa Polypropylene (PP) đã trở thành thiết bị tiêu chuẩn không thể thiếu tại hàng nghìn nhà máy, khu công nghiệp và cơ sở sản xuất trên toàn quốc. Ưu thế về kháng hóa chất vượt trội, tuổi thọ cao và chi phí đầu tư hợp lý đã giúp bể PP thay thế hoàn toàn bể thép không gỉ, bể bê tông phủ epoxy và bể composite FRP trong phần lớn ứng dụng lưu trữ và xử lý chất lỏng ăn mòn.

Tuy nhiên, không phải tất cả bể nhựa PP đều như nhau. Thị trường hiện cung cấp ba dòng sản phẩm chính với đặc tính kỹ thuật, phương pháp chế tạo và vùng ứng dụng hoàn toàn khác biệt:

• Bể PP tròn (cylindrical tank): Đúc thổi hoặc hàn nhiệt từ tấm PP, hình trụ đứng hoặc nằm ngang
• Bể PP vuông / hộp (rectangular tank): Hàn nhiệt từ tấm PP-H, tối ưu hóa sử dụng mặt bằng
• Bể PP lắp ghép modular (sectional / panel tank): Lắp ráp từ tấm panel PP tiêu chuẩn hóa tại công trình

Mỗi loại bể có điểm mạnh và hạn chế riêng — việc lựa chọn sai không chỉ gây lãng phí chi phí đầu tư mà còn dẫn đến nguy cơ rò rỉ hóa chất, biến dạng kết cấu hoặc không phù hợp với không gian lắp đặt thực tế tại nhà máy.

Bài viết này cung cấp phân tích kỹ thuật chuyên sâu về từng loại bể PP, giúp kỹ sư thiết kế, bộ phận kỹ thuật và ban đầu tư đưa ra quyết định lựa chọn chính xác và tối ưu cho từng điều kiện nhà máy cụ thể.

---

1. Vật Liệu PP Trong Chế Tạo Bể Công Nghiệp — Nền Tảng Cần Hiểu Rõ

1.1. Tại Sao PP Là Vật Liệu Hàng Đầu Cho Bể Chứa Hóa Chất?

Polypropylene (PP) sở hữu tập hợp tính chất vật liệu hiếm có, đặc biệt phù hợp với yêu cầu khắc nghiệt của môi trường hóa chất công nghiệp:

Kháng hóa chất toàn diện: PP trơ về mặt hóa học với hầu hết acid vô cơ (H₂SO₄, HCl, HNO₃ loãng, H₃PO₄), kiềm (NaOH, KOH đến 50%), muối vô cơ và dung dịch oxy hóa nhẹ ở nhiệt độ dưới 80°C. Đây là phạm vi hóa chất bao phủ hơn 90% nhu cầu lưu trữ và xử lý trong công nghiệp Việt Nam.

Không thấm ẩm: PP có độ hút ẩm cực thấp (<0,03% theo ASTM D570), đảm bảo tính ổn định kích thước và không bị trương nở khi tiếp xúc lâu dài với dung dịch hóa chất.

Bề mặt không bám cặn: Tính kỵ nước (hydrophobic) tự nhiên của PP ngăn vi khuẩn và cặn khoáng bám dính, dễ vệ sinh và khử trùng — ưu điểm quan trọng trong ngành thực phẩm, dược phẩm và xử lý nước.

Hàn nhiệt liền khối: Khác với bồn composite FRP cần keo kết nối, toàn bộ mối nối bể PP được thực hiện bằng hàn nhiệt khí nóng (hot-gas welding) hoặc hàn đùn (extrusion welding) tạo ra liên kết PP–PP liền khối, không có vật liệu ngoại lai, không thấm chất lỏng.

1.2. Hai Grade PP Dùng Trong Chế Tạo Bể Công Nghiệp

PP-H (Homopolymer Polypropylene) — Tiêu chuẩn vàng cho bể hóa chất công nghiệp:

• Độ kết tinh cao (65–75%), cứng vững, chịu áp tốt
• Nhiệt độ làm việc liên tục đến 80°C, ngắn hạn đến 100°C
• Kháng hóa chất tốt nhất trong các grade PP
• Dùng cho bể chứa acid, kiềm, dung dịch muối và bể trong hệ thống xử lý nước thải công nghiệp

PP-C (Block Copolymer Polypropylene):

• Dẻo dai hơn PP-H, kháng va đập tốt hơn ở nhiệt độ thấp
• Chịu nhiệt kém hơn PP-H (~70°C liên tục)
• Ứng dụng: bể chứa nước mưa, nước sạch, dung dịch không ăn mòn mạnh

1.3. Tiêu Chuẩn Tấm PP Dùng Trong Chế Tạo Bể

Tấm PP nguyên liệu cho bể công nghiệp phải đáp ứng các tiêu chuẩn kỹ thuật sau:

---

2. Bể PP Tròn (Cylindrical PP Tank) — Kết Cấu Tối Ưu Hóa Cơ Học

2.1. Đặc Điểm Kết Cấu Và Nguyên Lý Chịu Lực

Bể hình trụ tròn là hình dạng kết cấu tối ưu về mặt cơ học cho bể chứa chất lỏng áp suất thủy tĩnh. Nguyên lý cơ bản: ứng suất vòng (hoop stress) trong thành bể tròn phân bố đều và thuần túy là ứng suất kéo, không có ứng suất uốn hay tập trung ứng suất tại góc — đây là điều kiện chịu lực lý tưởng nhất cho vật liệu nhựa nhiệt dẻo.

Theo phương trình Barlow:

σ = (P × D) / (2 × t)

Trong đó P là áp suất thủy tĩnh, D là đường kính, t là chiều dày thành. Với cùng thể tích chứa và cùng áp suất thủy tĩnh, bể tròn cần chiều dày thành nhỏ hơn bể vuông 15–30% — tiết kiệm đáng kể vật liệu PP và trọng lượng.

2.2. Phương Pháp Chế Tạo Bể PP Tròn

a) Bể thổi hơi (blow molding) — Thể tích nhỏ ≤ 1.000L: Tạo hình nguyên khối từ một lần thổi hơi vào khuôn kim loại. Không có mối hàn → không có điểm yếu kết nối. Phù hợp cho thùng phuy nhỏ, bình chứa hóa chất di động. Giới hạn: không thể sản xuất thể tích lớn với phương pháp này.

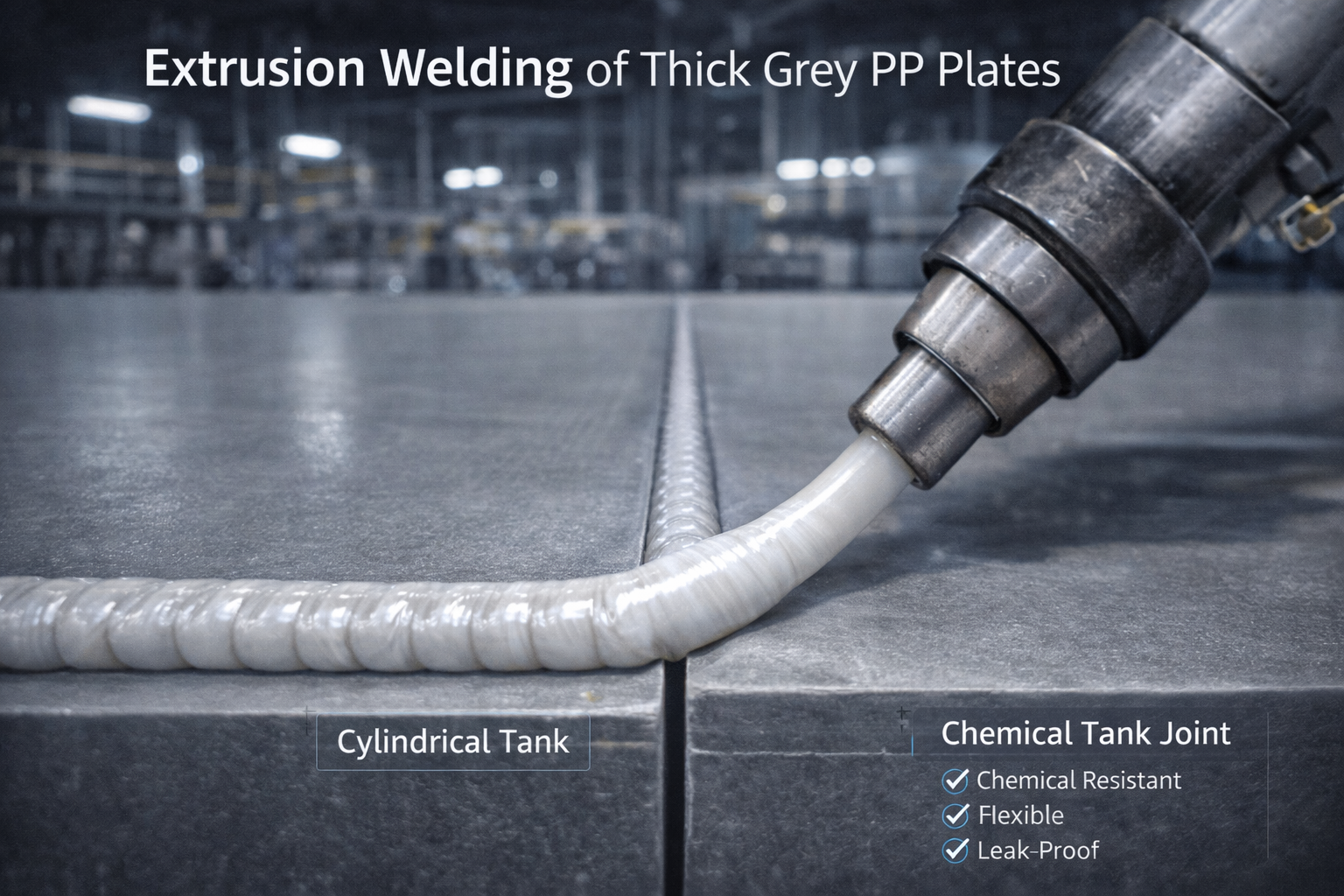

b) Bể hàn nhiệt từ tấm PP (welded sheet construction) — Thể tích 0,5–50 m³: Uốn tấm PP-H thành hình trụ, hàn mối dọc và hàn đáy bằng phương pháp hàn đùn (extrusion welding) theo tiêu chuẩn DVS 2207-4. Đây là phương pháp phổ biến nhất cho bể PP tròn công nghiệp tại Việt Nam. Mối hàn đùn đạt độ bền ≥ 80% vật liệu gốc khi thực hiện đúng quy trình.

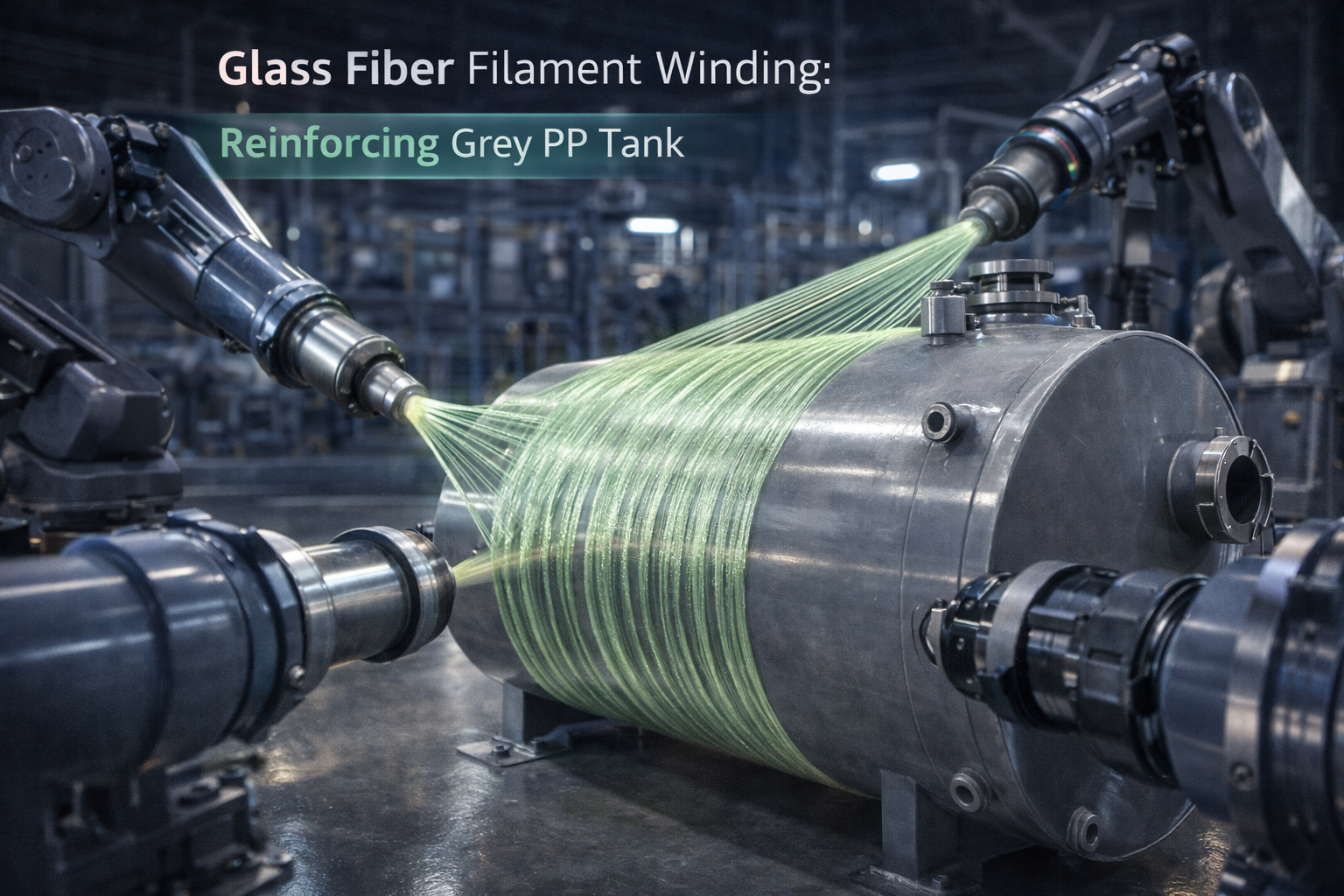

c) Bể quấn sợi (filament winding) — Khi cần gia cường: Lõi PP hàn nhiệt được gia cường bên ngoài bằng sợi thủy tinh (GRP winding) hoặc đai thép mạ kẽm. Tăng khả năng chịu áp bên ngoài (external pressure) và chịu va đập. Phù hợp cho bể ngầm hoặc bể đặt ngoài trời chịu tải trọng gió lớn.

2.3. Thông Số Kỹ Thuật Bể PP Tròn Tiêu Chuẩn

2.4. Ưu Điểm Của Bể PP Tròn

✔ Phân bố ứng suất tối ưu: Không có góc cạnh tập trung ứng suất, thành bể chịu lực đều — tuổi thọ cơ học cao nhất trong ba loại bể PP.

✔ Tiết kiệm vật liệu nhất: Với cùng thể tích chứa, bể tròn có diện tích bề mặt thành nhỏ nhất → khối lượng PP ít nhất → giá thành thấp nhất trong ba loại.

✔ Không có điểm chết (dead zone): Đáy hình côn hoặc bán cầu giúp xả kiệt hoàn toàn, không còn cặn lắng tại góc — quan trọng với hóa chất dễ kết tinh hoặc huyền phù.

✔ Chịu áp lực thủy tĩnh tốt nhất: Với bể thể tích lớn (>10 m³), áp suất thủy tĩnh đáy bể có thể đáng kể. Kết cấu tròn phân tán áp lực hiệu quả hơn bể vuông.

✔ Vệ sinh dễ dàng: Bề mặt trong cong trơn láng, không có góc khuất, thuận tiện cho vệ sinh bằng vòi phun áp suất.

2.5. Hạn Chế Của Bể PP Tròn

✘ Sử dụng mặt bằng kém hiệu quả: Khoảng trống giữa các bể tròn xếp cạnh nhau chiếm 20–25% diện tích mặt bằng — lãng phí trong nhà máy có không gian hạn chế.

✘ Khó vận chuyển khi thể tích lớn: Bể tròn đường kính lớn (>2.000 mm) không qua cổng nhà xưởng tiêu chuẩn (2.400 mm) — phải chế tạo tại công trình hoặc lắp ghép trực tiếp trong nhà máy.

✘ Không tận dụng góc tường: Không thể đặt bể tròn sát tường hoặc vào góc nhà xưởng — lãng phí mặt bằng hơn bể vuông.

---

3. Bể PP Vuông / Hộp Chữ Nhật (Rectangular PP Tank) — Tối Ưu Hóa Không Gian

3.1. Đặc Điểm Kết Cấu Và Nguyên Lý Thiết Kế

Bể PP hình hộp chữ nhật được chế tạo bằng cách hàn nhiệt các tấm phẳng PP-H theo phương pháp hot-gas welding hoặc extrusion welding. Không giống bể tròn, thành bể vuông phẳng chịu ứng suất uốn (bending stress) từ áp suất thủy tĩnh của chất lỏng bên trong — đây là chế độ chịu lực kém hiệu quả hơn ứng suất kéo thuần túy của bể tròn.

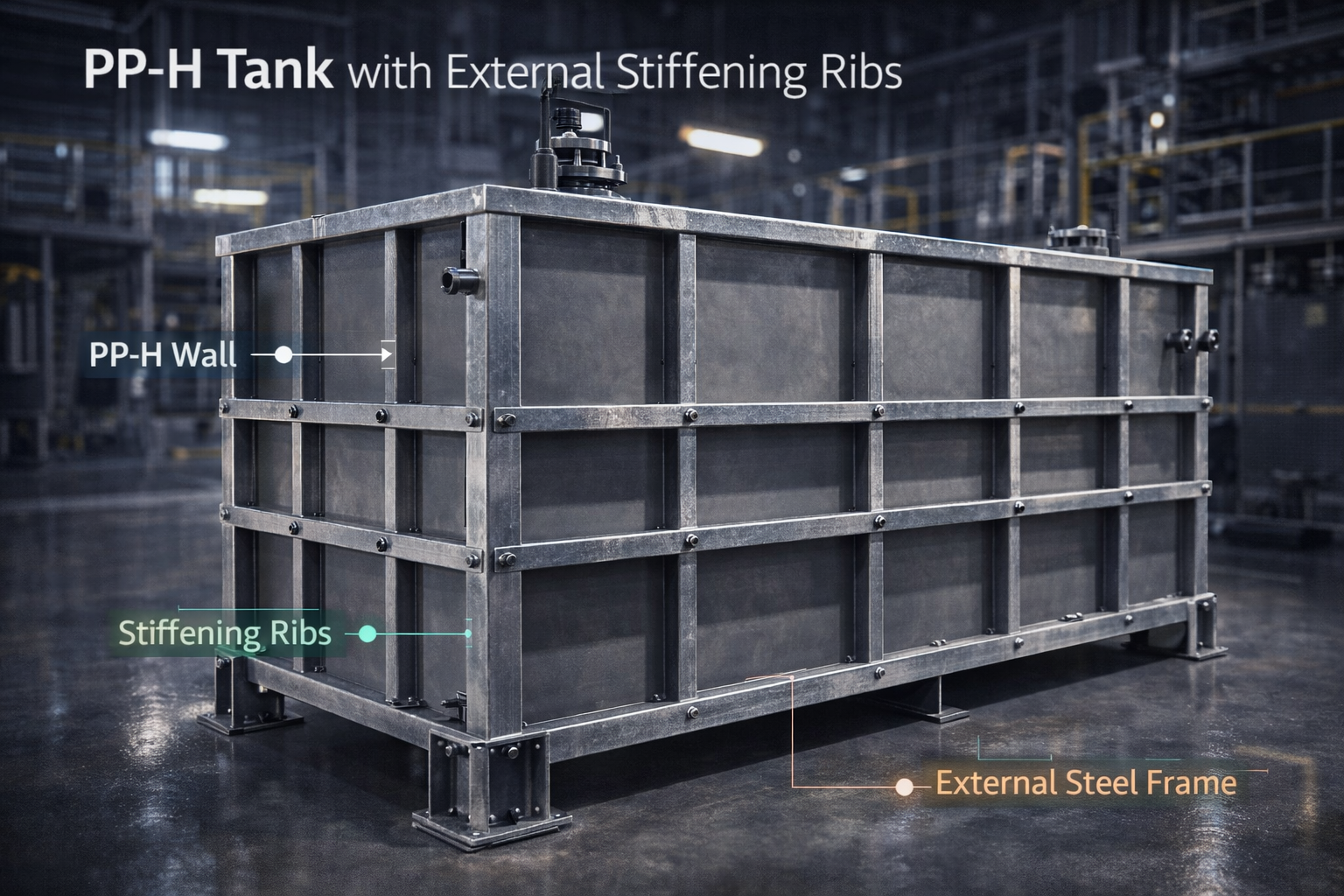

Để bù đắp, bể PP vuông bắt buộc phải có hệ thống gia cường (stiffening system):

a) Gân gia cường ngang và đứng (external stiffening ribs/frames): Thanh profile PP chữ T, L hoặc hộp hàn dọc theo chiều cao và chu vi bể. Tăng cứng cho thành phẳng, hạn chế biến dạng phình ra (bulging) khi bể đầy dung dịch.

b) Thanh giằng nội bộ (internal tie rods): Thanh PP hoặc FRP kết nối hai thành đối diện xuyên qua bể, chịu lực kéo và ngăn thành bể bị đẩy ra ngoài. Phương pháp này có nhược điểm: thanh giằng nội bộ cản trở vệ sinh và có thể gây turbulence bất lợi trong bể khuấy trộn.

c) Kết cấu khung thép đỡ bên ngoài (external steel frame): Với bể thể tích lớn (>5 m³), khung thép mạ kẽm hoặc sơn epoxy bao quanh bên ngoài bể PP tạo kết cấu sandwich PP-thép-PP, đảm bảo độ cứng vững tổng thể. Bể PP chỉ làm nhiệm vụ lót kín chứa chất lỏng, còn kết cấu đỡ do khung thép đảm nhận.

3.2. Tính Toán Chiều Dày Thành Bể PP Vuông

Chiều dày thành tấm phẳng bể PP hình hộp được tính theo công thức lý thuyết tấm phẳng chịu áp lực phân bố đều:

t = a × √(K × q / σ_cho_phép)

Trong đó:

• a = kích thước cạnh ngắn của tấm (m)
• K = hệ số phụ thuộc tỷ lệ a/b và điều kiện biên
• q = áp suất thủy tĩnh tại điểm tính (Pa = ρgh)
• σ_cho_phép = ứng suất uốn cho phép của PP-H tại nhiệt độ làm việc (MPa)

Thực tế thiết kế: Chiều dày thành bể PP vuông thường lớn hơn 20–40% so với bể tròn cùng thể tích, dẫn đến chi phí vật liệu và trọng lượng cao hơn.

3.3. Ưu Điểm Của Bể PP Vuông

✔ Sử dụng mặt bằng tối đa: Bể vuông xếp sát nhau kín hoàn toàn mặt sàn, không có khoảng trống chết. Đặc biệt phù hợp với nhà máy có mặt bằng hạn chế, cần bố trí nhiều ngăn bể trong diện tích nhỏ.

✔ Tận dụng góc tường và góc nhà xưởng: Bể vuông có thể đặt sát tường, vào góc nhà, dưới cầu thang — tối ưu hóa kiến trúc nhà xưởng.

✔ Dễ chế tạo bể đa ngăn (multi-compartment): Bể lọc sinh học, bể tuyển nổi áp lực (DAF), bể keo tụ-tạo bông thường được thiết kế hình hộp với nhiều ngăn phân tách — dễ chế tạo và hàn vách ngăn nội bộ hơn so với bể tròn.

✔ Dễ lắp đặt thiết bị khuấy, bơm nhúng chìm: Miệng bể rộng, phẳng thuận tiện cho việc lắp đặt máy khuấy cánh (impeller mixer), bơm submersible và cụm phân phối khí trong bể xử lý sinh học.

✔ Thiết kế dạng hộp modular: Dễ dàng ghép nối nhiều bể vuông thành hệ thống xử lý liên hoàn (bể điều hòa → bể keo tụ → bể lắng → bể lọc) với không gian tối thiểu.

3.4. Hạn Chế Của Bể PP Vuông

✘ Tập trung ứng suất tại góc: Các góc trong của bể hộp là điểm tập trung ứng suất cao nhất — nơi mối hàn PP chịu tải lớn nhất và có nguy cơ nứt vỡ đầu tiên khi thiết kế hoặc thi công không đúng kỹ thuật. Yêu cầu bắt buộc: mối hàn góc trong phải có gân gia cường (fillet weld + reinforcing strip) theo DVS 2207.

✘ Chi phí vật liệu cao hơn bể tròn: Thành dày hơn + hệ thống gân gia cường → khối lượng PP nhiều hơn 25–45% so với bể tròn cùng thể tích. Chi phí sản xuất cao hơn tương ứng.

✘ Khó xả kiệt hoàn toàn: Góc đáy vuông tạo “vùng chết” (dead zone) nơi cặn lắng và dung dịch khó thoát hết — bất lợi khi cần vệ sinh định kỳ hoặc xử lý hóa chất dễ kết tinh. Giải pháp: thiết kế đáy bể hơi nghiêng 2–3° về phía van xả.

✘ Chịu áp lực thủy tĩnh kém hơn bể tròn: Với bể thể tích lớn và chiều cao lớn, cần tính toán gia cường cẩn thận hơn để tránh biến dạng phình thành.

---

4. Bể PP Lắp Ghép Modular (Sectional / Panel Tank) — Linh Hoạt Không Giới Hạn

4.1. Khái Niệm Và Nguyên Lý Cấu Tạo

Bể PP lắp ghép là hệ thống tiên tiến nhất trong ba loại, sử dụng các tấm panel PP tiêu chuẩn hóa được lắp ráp và hàn nhiệt trực tiếp tại công trình để tạo thành bể với thể tích và hình dạng tùy chỉnh hoàn toàn tự do. Đây là giải pháp được thiết kế để giải quyết bài toán mà hai loại bể còn lại không làm được: chế tạo bể thể tích rất lớn (>50 m³) tại không gian không thể đưa bể đúc sẵn vào.

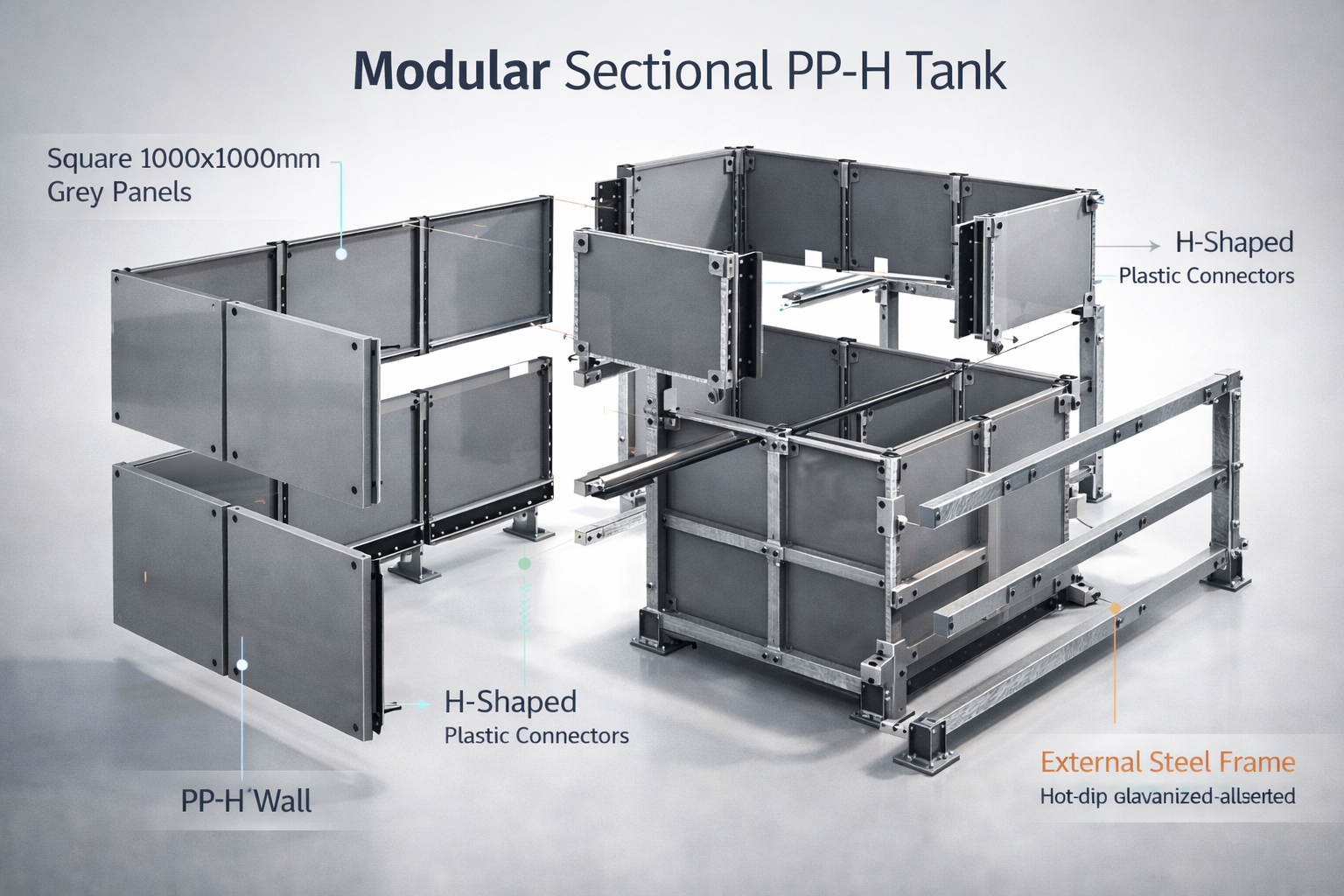

Cấu tạo tổng thể bể lắp ghép PP:

• Tấm panel thành bể (wall panel): Tấm PP-H dày 10–25 mm, kích thước module tiêu chuẩn (ví dụ 1.000×1.000 mm hoặc 1.200×600 mm), có thể gia cường gân nổi đúc sẵn
• Tấm panel đáy bể (floor panel): PP-H dày hơn thành (12–30 mm) chịu tải trọng dung dịch
• Tấm nắp đậy (cover panel): Tùy yêu cầu, có thể để hở hoặc đậy kín
• Profile kết nối (connecting profiles): Thanh PP chữ H, T, L để kết nối các tấm panel tại vị trí tiếp giáp
• Khung đỡ ngoài (external support frame): Thép mạ kẽm HDG (hot-dip galvanized) hoặc thép bọc PP, chịu toàn bộ tải trọng kết cấu — bể PP lắp ghép loại lớn không tự đứng vững mà phụ thuộc vào khung đỡ ngoài
• Hệ thống gioăng làm kín (sealing system): Gioăng EPDM, PTFE hoặc cao su tự nhiên tại các mối nối panel

4.2. Quy Trình Lắp Đặt Bể PP Lắp Ghép Tại Công Trình

Quy trình lắp đặt bể PP modular đòi hỏi đội ngũ kỹ thuật có kinh nghiệm và thực hiện theo trình tự nghiêm ngặt:

Bước 1 — Chuẩn bị nền móng: Nền bê tông phẳng, đủ khả năng chịu tải trọng bể đầy dung dịch. Độ phẳng bề mặt nền ±3 mm/m — sai lệch lớn hơn gây ứng suất uốn không đều trên đáy bể.

Bước 2 — Lắp dựng khung thép đỡ: Khung thép mạ kẽm được lắp ghép và neo vào nền bê tông. Kiểm tra độ thẳng đứng và vuông góc của khung trước khi lắp panel PP.

Bước 3 — Lắp panel đáy: Các tấm panel đáy PP được đặt lên nền, kết nối bằng profile PP chữ H. Hàn nhiệt tất cả mối nối đáy bằng phương pháp extrusion welding.

Bước 4 — Lắp panel thành bể từ dưới lên: Lần lượt lắp và hàn từng hàng panel thành, kiểm tra độ thẳng đứng và mối hàn góc đáy–thành (joint weld) — đây là mối hàn chịu lực lớn nhất, cần gia cường kép.

Bước 5 — Hàn gia cường tất cả mối nối: Toàn bộ mối hàn bên trong được hàn đùn lần 1, sau đó hàn thêm gân gia cường (weld strip) lần 2. Mối hàn bên ngoài (nếu tiếp cận được) cũng được hàn gia cường tương tự.

Bước 6 — Thử nghiệm kín (leak test): Đổ nước đầy bể, giữ 72 giờ quan sát toàn bộ mối hàn và kết nối. Không có giọt rò rỉ nào được phép qua thử nghiệm này.

Bước 7 — Lắp đặt phụ kiện: Van, ống nối, cảm biến mức, thang leo, đường ống vào/ra được lắp sau khi hoàn tất thử nghiệm kín.

4.3. Ưu Điểm Nổi Bật Của Bể PP Lắp Ghép

✔ Thể tích không giới hạn: Đây là lợi thế độc nhất vô nhị của bể lắp ghép — không bị giới hạn bởi kích thước lò đúc hay khả năng vận chuyển. Bể 500 m³, 1.000 m³ hay thậm chí lớn hơn đều có thể thực hiện bằng phương pháp lắp ghép modular.

✔ Lắp đặt trong không gian không thể đưa bể đúc vào: Nhà máy đang vận hành cần nâng cấp hệ thống xử lý nước thải trong khu vực kín, hoặc bể cần lắp đặt trong tầng hầm, dưới sàn nâng — chỉ có bể lắp ghép PP mới thực hiện được vì panel được vận chuyển qua cửa tiêu chuẩn rồi lắp ráp trong không gian hẹp.

✔ Hình dạng tùy chỉnh hoàn toàn: Bể hình chữ L, chữ U, đa giác, bể có vách ngăn phức tạp, bể tích hợp nhiều khoang chức năng — tất cả đều khả thi với công nghệ lắp ghép modular.

✔ Dễ mở rộng dung tích: Khi nhu cầu tăng lên, chỉ cần tháo một mặt thành và hàn thêm module mở rộng — không cần thay toàn bộ bể như bể đúc sẵn.

✔ Vận chuyển tiết kiệm: Các tấm panel phẳng xếp thành kiện, vận chuyển trong container tiêu chuẩn, không cần xe siêu trường siêu trọng như bể đúc sẵn kích thước lớn.

4.4. Hạn Chế Của Bể PP Lắp Ghép

✘ Yêu cầu thi công kỹ thuật cao: Chất lượng bể phụ thuộc hoàn toàn vào tay nghề thợ hàn PP tại công trình. Mối hàn kém chất lượng (do nhiệt độ hàn không đủ, tốc độ hàn quá nhanh, bề mặt không sạch) là nguyên nhân hàng đầu gây rò rỉ bể PP lắp ghép. Cần đội ngũ có chứng chỉ hàn nhựa nhiệt dẻo theo DVS 2212.

✘ Thời gian thi công dài hơn: So với bể đúc sẵn chỉ cần cẩu vào vị trí và kết nối, bể lắp ghép cần 5–20 ngày thi công tùy quy mô — ảnh hưởng đến tiến độ dự án nếu không lên kế hoạch sớm.

✘ Chi phí lao động cao hơn: Nhân công hàn PP tại công trình chiếm tỷ trọng lớn trong tổng chi phí bể lắp ghép. Tuy nhiên với bể thể tích rất lớn (>20 m³), đây vẫn là phương án rẻ hơn nhiều so với SS316L hoặc bể bê tông phủ epoxy.

✘ Cần kiểm soát chất lượng nghiêm ngặt: Không giống bể nhà máy được sản xuất trong điều kiện kiểm soát (nhiệt độ, độ ẩm, bụi), bể lắp ghép tại công trường chịu ảnh hưởng của điều kiện môi trường. Cần kiểm tra 100% mối hàn bằng phương pháp thử bong bóng (spark test) hoặc chân không hộp (vacuum box test) trước khi đổ nước thử.

---

5. So Sánh Tổng Hợp — Bảng Đánh Giá Ba Loại Bể PP

5.1. Bảng So Sánh Kỹ Thuật Toàn Diện

5.2. Bảng Chi Phí Tương Đối (Cơ Sở Bể Tròn = 100%)

Lưu ý: Với thể tích rất lớn (>50 m³), bể lắp ghép PP trở nên cạnh tranh hơn vì không có phương án thay thế cùng vật liệu PP.

---

6. Hướng Dẫn Lựa Chọn Loại Bể PP Theo Ngành Công Nghiệp

6.1. Nhà Máy Xử Lý Nước Thải Công Nghiệp

Đây là ứng dụng phổ biến nhất của bể PP tại Việt Nam, với nhiều ngăn bể chức năng khác nhau:

6.2. Nhà Máy Mạ Điện, Xi Mạ

Đây là ngành có môi trường hóa chất khắc nghiệt nhất — acid sulfuric, acid hydrochloric, dung dịch cyanide, dung dịch chrome và NaOH được sử dụng đồng thời:

Khuyến nghị: Toàn bộ bể mạ và bể chứa hóa chất sử dụng bể PP vuông

Lý do: Bể mạ điện có kích thước chuẩn theo chi tiết gia công, thường là hình chữ nhật. Cần lắp điện cực dương (anode) và giá treo chi tiết theo bố cục vuông. Không gian trong nhà xưởng mạ thường hạn hẹp, xếp nhiều bể sát nhau theo hàng.

Đặc điểm bể PP vuông cho ngành mạ điện:

• Thành bể dày 12–20 mm PP-H
• Trang bị ray dẫn điện cực PP, gân gia cường ngang
• Bộ sưởi nhiệt bằng thanh nhiệt PVDF hoặc quartz nhúng chìm
• Van xả đáy bằng PVC/PP, phụ kiện toàn nhựa
• Thể tích điển hình: 200L – 5.000L mỗi bể

6.3. Nhà Máy Hóa Chất, Phân Bón, Thuốc Trừ Sâu

Lưu trữ nguyên liệu và bán thành phẩm hóa chất lỏng là bài toán đặc thù, đòi hỏi bể thể tích lớn, kháng hóa chất toàn diện và không rò rỉ tuyệt đối:

6.4. Nhà Máy Chế Biến Thực Phẩm, Đồ Uống

PP được phê duyệt bởi FDA (US Food and Drug Administration) và EU Regulation 10/2011 cho tiếp xúc thực phẩm. Tuy nhiên cần sử dụng grade PP food-contact không chứa phụ gia độc hại:

• Bể chứa và pha chế syrup, nước cốt: Bể PP tròn food-grade
• Bể rửa và ngâm nguyên liệu: Bể PP vuông food-grade (dễ lắp thiết bị)
• Bể lên men (fermentation) thể tích lớn: Bể PP lắp ghép (>10 m³, nhiệt độ kiểm soát)
• Bể chứa dung dịch CIP (Cleaning In Place): Bể PP tròn (dễ vệ sinh, không góc chết)

6.5. Nhà Máy Dệt Nhuộm

Ngành dệt nhuộm có đặc thù sử dụng nhiều loại hóa chất đồng thời ở nhiệt độ cao (60–80°C): thuốc nhuộm, chất tẩy, acid acetic, NaOH, H₂O₂, NaCl, Na₂SO₄:

• Bể pha chế và chứa hóa chất trợ: Bể PP tròn (thể tích 0,5–5 m³)
• Bể thu hồi và tái sử dụng nước nhuộm: Bể PP lắp ghép (20–200 m³)
• Bể xử lý nước thải nhuộm: Bể PP lắp ghép kết hợp bể vuông đa ngăn
• Bể nhuộm nhiệt độ cao (>80°C): Không dùng PP — chuyển sang FRP hoặc SS

6.6. Nhà Máy Sản Xuất Giấy và Bột Giấy

Đặc thù: hóa chất ăn mòn mạnh (NaOH đặc, Na₂S, H₂SO₄, hypochlorite), nhiệt độ cao, dịch đen có tính kiềm cực mạnh:

• Bể chứa acid sulfuric loãng: Bể PP tròn (T < 60°C)
• Bể chứa NaOH 30–50%: Bể PP tròn (T < 60°C, cẩn thận T cao)
• Bể chứa nước trắng, nước dư: Bể PP lắp ghép (thể tích lớn)
• Bể dịch đen: Không dùng PP (T cao >80°C, kiềm đặc) — dùng SS316L hoặc FRP

---

7. Tiêu Chí Lựa Chọn Nhà Cung Cấp Và Kiểm Soát Chất Lượng Bể PP

7.1. Tiêu Chuẩn Thiết Kế Và Chế Tạo Cần Yêu Cầu

Khi đặt hàng chế tạo bể PP, chủ đầu tư cần yêu cầu nhà cung cấp cung cấp đầy đủ tài liệu kỹ thuật:

• Tính toán độ bền theo DVS 2205 hoặc tiêu chuẩn tương đương, có kỹ sư ký chịu trách nhiệm
• Bản vẽ kỹ thuật chi tiết (GA drawing + detail drawing) gồm chiều dày thành, gân gia cường, vị trí phụ kiện
• Mill certificate vật liệu tấm PP — chứng nhận xuất xứ, grade vật liệu và kết quả thử nghiệm cơ lý của lô tấm PP sử dụng
• Quy trình hàn WPS (Welding Procedure Specification) theo DVS 2207
• Biên bản kiểm tra mối hàn (NDT report: spark test, vacuum box test, thủy lực)
• Biên bản thử nghiệm kín (leak test report): đổ nước đầy bể, giữ ≥72 giờ

7.2. Dấu Hiệu Nhận Biết Bể PP Kém Chất Lượng

Thị trường Việt Nam xuất hiện nhiều bể PP “giá rẻ” sử dụng vật liệu tái chế hoặc grade thấp hơn PP-H. Nhận biết qua các dấu hiệu:

• Màu sắc không đồng nhất: Đốm màu vàng, nâu hoặc xám không đều trong tấm PP — dấu hiệu dùng PP tái chế
• Mối hàn bề mặt lồi lõm, không đều: Thợ hàn thiếu kỹ thuật, nhiệt độ hàn không kiểm soát
• Không có chứng nhận vật liệu: Nhà cung cấp không cung cấp được mill certificate của tấm PP nguyên liệu
• Chiều dày thành mỏng hơn bản vẽ: Đo bằng thước kẹp hoặc máy đo siêu âm chiều dày (UT thickness gauge)
• Không thực hiện thử nghiệm kín: Bể giao hàng không có biên bản leak test

7.3. Hạng Mục Kiểm Tra Nghiệm Thu Bể PP

Kiểm tra trước thi công:

• Xác nhận grade và chiều dày tấm PP theo mill certificate
• Kiểm tra thiết bị hàn: nhiệt kế tiếp xúc, kiểm tra nhiệt độ đầu hàn theo DVS 2207

Kiểm tra trong quá trình chế tạo:

• Giám sát nhiệt độ hàn và tốc độ hàn theo WPS
• Kiểm tra mối hàn bằng spark test (điện cao thế 5–10 kV) 100% các mối hàn trong
• Kiểm tra chiều dày thành bể tại ≥ 5 vị trí bằng UT gauge

Kiểm tra nghiệm thu sau chế tạo:

• Thủy lực test (hydraulic pressure test): Đổ nước đầy bể, giữ 72 giờ, quan sát toàn bộ bề mặt ngoài
• Kiểm tra kích thước theo bản vẽ (dung sai kích thước tổng thể ±5 mm)
• Kiểm tra hoạt động van, phụ kiện
• Ký biên bản nghiệm thu trước khi xuất xưởng

---

8. Tuổi Thọ, Bảo Dưỡng Và Gia Hạn Thọ Bể PP

8.1. Tuổi Thọ Thiết Kế Và Yếu Tố Ảnh Hưởng

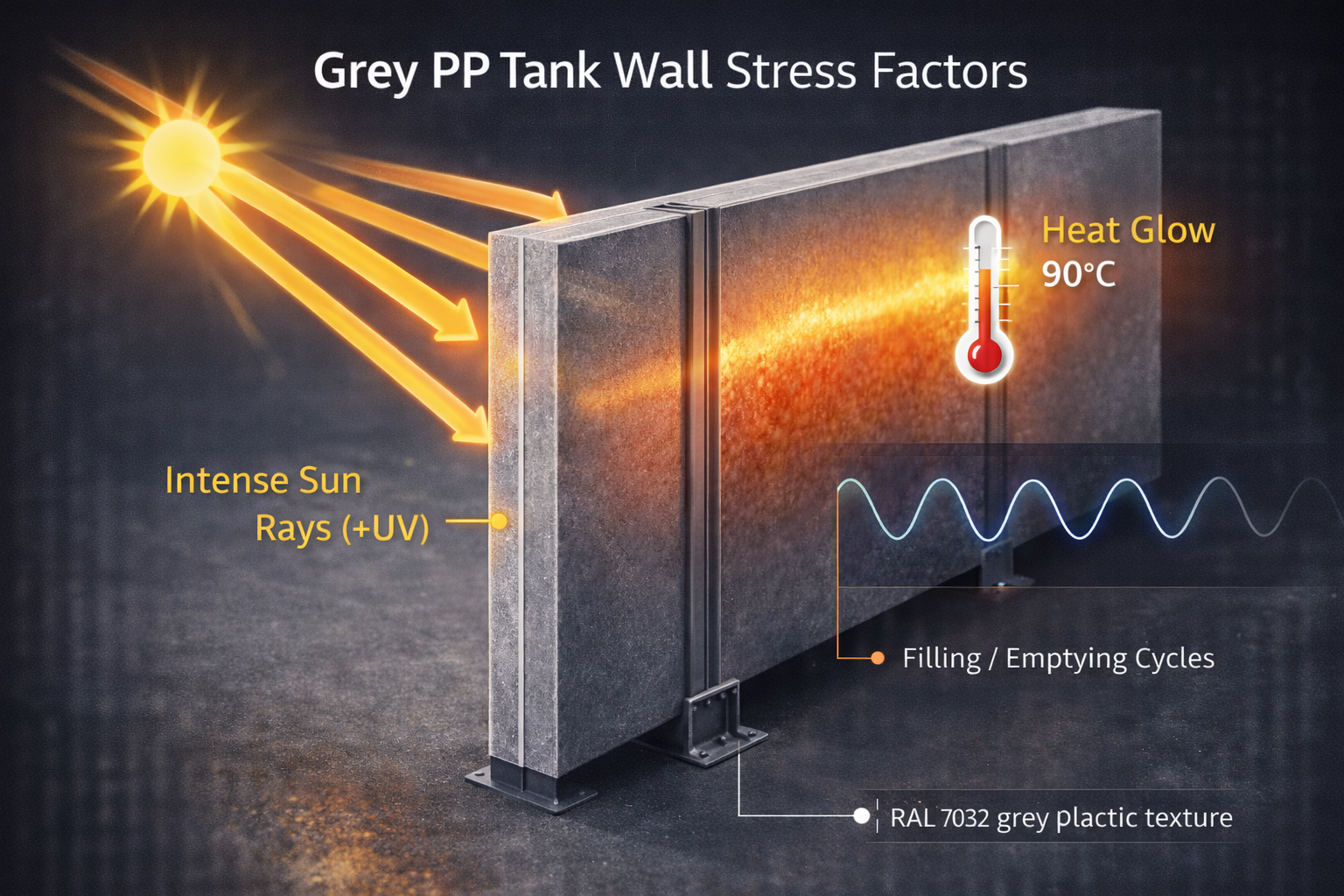

Bể PP được thiết kế theo tiêu chuẩn DVS 2205 với tuổi thọ mục tiêu 20 năm ở điều kiện nhiệt độ và hóa chất trong phạm vi thiết kế. Các yếu tố thực tế làm giảm tuổi thọ:

• Nhiệt độ vượt ngưỡng thiết kế: Mỗi 10°C tăng thêm giảm ứng suất cho phép và đẩy nhanh creep (từ biến) — tích lũy dẫn đến biến dạng không phục hồi
• Tia UV ngoài trời: PP không ổn định UV bị giòn hóa trong 2–5 năm phơi nắng. Yêu cầu bể ngoài trời phải dùng grade UV-stabilized PP hoặc sơn phủ UV-resistant
• Chu kỳ lấp đầy-xả cạn lặp lại: Thay đổi áp suất thủy tĩnh liên tục tạo tải trọng mỏi (fatigue) — thiết kế phải tính đến số chu kỳ trong 20 năm
• Hóa chất vượt phạm vi kháng: Một số dung môi hữu cơ và chất oxy hóa mạnh tấn công PP ngay ở nồng độ thấp

8.2. Lịch Bảo Dưỡng Định Kỳ Bể PP

8.3. Sửa Chữa Và Gia Hạn Tuổi Thọ

Bể PP hỏng do rò rỉ nhỏ, nứt mối hàn hay vỡ gân gia cường đều có thể sửa chữa hiệu quả tại chỗ bằng hàn nhiệt PP — ưu điểm lớn so với bể FRP (cần resin và thủy tinh) hay bể thép (cần hàn điện và sơn lại):

• Rò rỉ mối hàn: Vệ sinh khô bề mặt, hàn đắp bổ sung bằng hot-gas welding + hàn thêm weld strip gia cường
• Nứt thành bể: Khoan lỗ chặn đầu vết nứt, hàn bịt, hàn gia cường tấm PP đắp vá bên ngoài
• Gân gia cường bong tróc: Mài sạch bề mặt, hàn lại gân PP mới theo thiết kế gốc
• Gia hạn tuổi thọ: Sau 15 năm, bể PP có thể được đánh giá kỹ thuật toàn diện và gia hạn vận hành thêm 5–10 năm nếu chiều dày thành còn đạt yêu cầu

---

Kết Luận: Ma Trận Quyết Định Lựa Chọn Bể PP

Sau khi phân tích toàn diện đặc tính kỹ thuật, ưu nhược điểm và vùng ứng dụng của ba loại bể PP, có thể đúc kết thành ma trận quyết định thực tiễn:

Chọn bể PP tròn khi:

• Thể tích từ 100L đến 50 m³ ✅
• Ưu tiên chi phí vật liệu thấp nhất và tuổi thọ cơ học cao nhất ✅
• Chứa acid đặc, dung dịch ăn mòn mạnh cần kết cấu chịu lực tối ưu ✅
• Cần xả kiệt hoàn toàn, không có góc chết (bể acid, bể hóa chất quý) ✅
• Không gian đặt bể cho phép hình tròn (ngoài trời, khu vực rộng) ✅

Chọn bể PP vuông khi:

• Nhà xưởng chật hẹp, cần tận dụng tối đa mặt bằng và góc tường ✅
• Bể mạ điện, bể pha chế hóa chất cần lắp đặt điện cực, giá treo ✅
• Bể xử lý nước thải đa ngăn, nhiều vách ngăn phức tạp ✅
• Thể tích từ 500L đến 15 m³ ✅
• Cần xếp nhiều bể thành hàng liên tiếp ✅

Chọn bể PP lắp ghép khi:

• Thể tích lớn hơn 20–30 m³ (đến hàng trăm, nghìn m³) ✅
• Không gian lắp đặt không thể đưa bể đúc sẵn vào (tầng hầm, khu vực kín) ✅
• Cần hình dạng tùy chỉnh: chữ L, U, đa giác hoặc bể liên thông phức tạp ✅
• Cần bể xử lý nước thải aerotank, bể sinh học lớn trong nhà máy đang vận hành ✅
• Dự án cần vận chuyển thiết bị đến vùng sâu, xa hoặc qua địa hình phức tạp ✅

Quyết định lựa chọn bể PP đúng đắn ngay từ giai đoạn thiết kế — kết hợp với việc lựa chọn nhà cung cấp có năng lực kỹ thuật và kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn DVS 2205/2207 — là nền tảng để hệ thống xử lý hóa chất và nước thải hoạt động ổn định, an toàn và kinh tế trong suốt 20 năm vòng đời công trình.

---

Bài viết được biên soạn bởi đội ngũ kỹ sư thiết kế thiết bị PP và kỹ thuật môi trường công nghiệp — Tham chiếu DVS 2205, DVS 2207, ISO 15494, DIN 7748 và các tiêu chuẩn kỹ thuật quốc tế hiện hành.
