Các Tiêu Chuẩn Kỹ Thuật Việt Nam Áp Dụng Cho Hệ Thống Xử Lý Khí Thải Bằng Tháp Hấp Thụ

1. Tổng Quan Hệ Thống Xử Lý Khí Thải Bằng Tháp Hấp Thụ

Tháp hấp thụ (absorption tower / scrubber tower) là thiết bị xử lý khí thải theo cơ chế truyền khối (mass transfer), trong đó cấu tử ô nhiễm trong pha khí được chuyển dịch vào pha lỏng hấp thụ (absorbent / scrubbing liquid) thông qua gradient nồng độ và phản ứng hóa học. Tùy theo cơ chế vận hành, tháp hấp thụ được phân loại thành:

• Tháp đệm (packed tower / packed bed scrubber): Sử dụng vật liệu đệm (packing media) như Raschig ring, Pall ring, Saddle packing để tăng diện tích tiếp xúc pha.
• Tháp mâm (plate column / tray column): Sử dụng mâm bong bóng (bubble cap tray), mâm lỗ (sieve tray) hoặc mâm van (valve tray).
• Tháp phun (spray tower / venturi scrubber): Phân tán dung dịch hấp thụ dạng sương mù tiếp xúc với dòng khí đi ngược chiều.
• Tháp sủi bọt (bubble column): Thổi khí qua lớp dung dịch hấp thụ.

Tại Việt Nam, hệ thống xử lý khí thải bằng tháp hấp thụ chịu sự điều chỉnh của một hệ thống văn bản pháp quy và tiêu chuẩn kỹ thuật đa tầng, từ quy chuẩn kỹ thuật quốc gia (QCVN), tiêu chuẩn Việt Nam (TCVN) đến tiêu chuẩn cơ sở (TCCS) và quy định theo ngành.

2. Hệ Thống Quy Chuẩn Kỹ Thuật Quốc Gia (QCVN) – Nền Tảng Pháp Lý Bắt Buộc

2.1 QCVN 19:2009/BTNMT – Quy Chuẩn Kỹ Thuật Quốc Gia về Khí Thải Công Nghiệp

Đây là văn bản pháp lý cốt lõi, quy định nồng độ tối đa cho phép (maximum allowable concentration – MAC) của các chất ô nhiễm trong khí thải công nghiệp thải vào môi trường khí quyển.

Các thông số kiểm soát chính:

Cột A: Áp dụng cho cơ sở đang hoạt động; Cột B: Giới hạn tuyệt đối không được vượt
Lưu ý: Nồng độ được quy chuẩn hóa về điều kiện chuẩn: nhiệt độ 25°C, áp suất 760 mmHg, khí khô (dry basis)

Công thức hiệu chỉnh nồng độ theo hàm lượng oxy dư:

Khi kiểm soát khí thải buồng đốt, nồng độ chất ô nhiễm đo được phải hiệu chỉnh về hàm lượng oxy chuẩn theo công thức:

C_hiệu chỉnh = C_đo × (21 - O₂_chuẩn) / (21 - O₂_đo)

Trong đó O₂_chuẩn được quy định riêng cho từng ngành (thường 7% đối với lò đốt chất thải).

2.2 QCVN 20:2009/BTNMT – Khí Thải Công Nghiệp Đối Với Một Số Chất Hữu Cơ

Quy chuẩn này quy định giới hạn phát thải đối với hợp chất hữu cơ bay hơi (VOC – Volatile Organic Compounds) và một số chất độc hữu cơ khác phát sinh từ hoạt động công nghiệp, áp dụng trực tiếp cho thiết kế tháp hấp thụ xử lý dung môi và hóa chất hữu cơ.

Các nhóm chất được kiểm soát bao gồm: benzen, toluen, xylen (BTX group), methanol, formaldehyde, aceton, chlorobenzene và các dẫn xuất halogen hữu cơ (halogenated hydrocarbons).

2.3 QCVN 21:2009/BTNMT – Khí Thải Công Nghiệp Sản Xuất Phân Bón Hóa Học

Áp dụng đặc thù cho hệ thống tháp hấp thụ NH₃ và HNO₃ tại các nhà máy sản xuất phân đạm (urea, ammonium nitrate, DAP). Giới hạn phát thải NH₃ được quy định nghiêm ngặt: Cột A = 76 mg/Nm³, yêu cầu hiệu suất hấp thụ của tháp đạt tối thiểu 98,5% đối với cơ sở có công suất lớn.

2.4 QCVN 30:2012/BTNMT – Khí Thải Lò Đốt Chất Thải Công Nghiệp

Đây là quy chuẩn kỹ thuật phức hợp nhất, đặt ra yêu cầu đặc biệt nghiêm ngặt đối với hệ thống tháp hấp thụ bố trí sau lò đốt (post-combustion scrubber). Các thông số kiểm soát bổ sung so với QCVN 19 bao gồm:

• Dioxin/Furan (PCDD/PCDF): ≤ 0,1 ng TEQ/Nm³ (thang độc tương đương quốc tế – International Toxicity Equivalent)
• Thủy ngân (Hg): ≤ 0,05 mg/Nm³
• Cadmium (Cd) + Thallium (Tl): ≤ 0,05 mg/Nm³
• Kim loại nặng nhóm 2 (Pb, Cr, Cu, Mn, Ni, As, Co, Sb, V): ≤ 0,5 mg/Nm³ (tổng cộng)
• CO: ≤ 100 mg/Nm³ (trung bình 30 phút)
• HCl: ≤ 60 mg/Nm³

Quy chuẩn này yêu cầu hệ thống giám sát liên tục phát thải (Continuous Emission Monitoring System – CEMS) đối với các thông số: CO, SO₂, NO₂, TSP, lưu lượng, nhiệt độ và O₂ dư.

2.5 QCVN 34:2010/BTNMT – Khí Thải Công Nghiệp Lọc Hóa Dầu

Áp dụng cho tháp hấp thụ H₂S, SO₂ và hydrocarbon tại nhà máy lọc dầu và tổ hợp hóa dầu. Yêu cầu đặc thù: hệ thống Claus process scrubber và amine gas treating unit phải đáp ứng hiệu suất khử H₂S tối thiểu 99,9% trước khi thải ra khí quyển.

3. Tiêu Chuẩn Việt Nam (TCVN) Liên Quan Đến Thiết Kế và Thi Công

3.1 Nhóm Tiêu Chuẩn Đo Lường – Lấy Mẫu Khí Thải

Độ chính xác của thiết kế tháp hấp thụ phụ thuộc trực tiếp vào chất lượng dữ liệu đầu vào (inlet characterization). Các tiêu chuẩn đo lường bắt buộc áp dụng:

3.2 Nhóm Tiêu Chuẩn Thiết Kế Kết Cấu và Thiết Bị

TCVN 6153:1996 – TCVN 6155:1996 (Bình chịu áp lực)
Áp dụng cho thân tháp hấp thụ kín (closed-loop pressurized scrubber), quy định:

• Vật liệu chế tạo: thép cacbon, thép hợp kim thấp, thép không gỉ (stainless steel AISI 304/316L)
• Thiết kế theo phương pháp ứng suất cho phép (allowable stress design – ASD)
• Kiểm định không phá hủy (Non-Destructive Testing – NDT): kiểm tra siêu âm (UT), chụp X-quang (RT) mối hàn
• Thử thủy lực (hydrostatic test) ở áp suất 1,5 lần áp suất thiết kế (design pressure)

TCVN 4530:2011 – Ống và phụ tùng đường ống bằng thép không gỉ
Áp dụng cho hệ thống đường ống dẫn dung dịch hấp thụ (scrubbing liquor circulation) tiếp xúc với môi chất ăn mòn (HCl, H₂SO₄, NaOH). Tiêu chuẩn quy định yêu cầu thử nghiệm tính chịu ăn mòn liên tinh thể (intergranular corrosion test) theo ASTM A262 Practice B hoặc C.

TCVN 7394-2:2010 – Máy bơm ly tâm
Áp dụng cho bơm tuần hoàn dung dịch hấp thụ (recirculation pump), quy định độ rung, độ ồn, công suất trục và hiệu suất thủy lực tối thiểu. Bơm tiếp xúc với dung dịch acid/kiềm phải được chế tạo từ vật liệu kháng ăn mòn (PP, PVDF, FRP – Fiber Reinforced Plastic hoặc CD4MCu cast duplex stainless steel).

3.3 TCVN 5938:2005 – Chất Lượng Không Khí – Nồng Độ Tối Đa Cho Phép Trong Không Khí Xung Quanh

Tiêu chuẩn này không áp dụng trực tiếp cho khí thải từ ống khói nhưng là cơ sở để mô hình hóa phát tán ô nhiễm (air dispersion modeling) nhằm xác minh rằng nồng độ ô nhiễm tại vùng hít thở (ground-level concentration) sau khi pha loãng không vượt GTCP (giới trị cho phép). Mô hình phát tán thường sử dụng tại Việt Nam: AERMOD, CALPUFF, Gaussian plume model theo hướng dẫn của US EPA.

4. Tiêu Chuẩn Kỹ Thuật Chuyên Ngành Áp Dụng Cho Thiết Kế Tháp Hấp Thụ

Do hệ thống TCVN chưa có tiêu chuẩn chuyên biệt cho thiết kế nội bộ tháp hấp thụ (tính toán số mâm lý thuyết, chiều cao tháp đệm), các nhà thiết kế Việt Nam áp dụng song song tiêu chuẩn quốc tế được cơ quan nhà nước chấp thuận:

4.1 Thiết Kế Quá Trình (Process Design)

• TCVN ISO 14164:2005 – Xác định lưu lượng thể tích khí trong ống dẫn và ống khói theo phương pháp đo mặt cắt ngang.
• Phương pháp NOG/HOG (Number/Height of Transfer Unit): Tính toán chiều cao hiệu dụng tháp đệm dựa trên hệ số truyền khối thể tích K_ya (overall gas-phase mass transfer coefficient), được xác minh theo phương trình Onda correlation hoặc Bain-Hougen method.

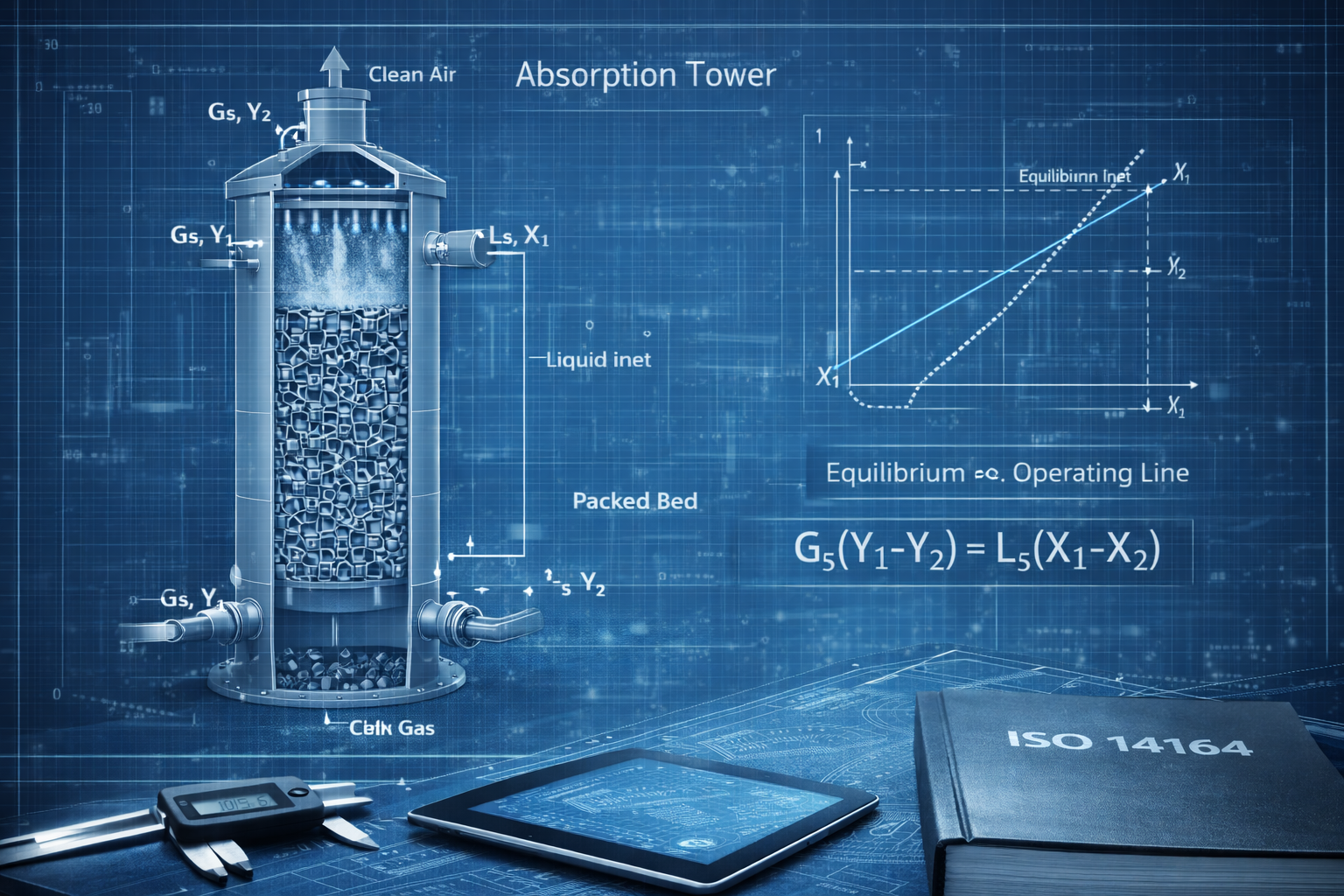

• Phương trình cân bằng vật chất toàn tháp:

  G_s × (Y₁ – Y₂) = L_s × (X₁ – X₂)

Trong đó G_s, L_s là lưu lượng mol khí/lỏng trơ; Y, X là tỷ số mol cấu tử hấp thụ trong pha khí/lỏng.

• Đường cân bằng (equilibrium line): Xác định theo hằng số Henry (Henry’s Law constant – H) hoặc hệ số phân bố (partition coefficient – m) từ dữ liệu thực nghiệm hoặc NIST Webbook.
• Hệ số an toàn thiết kế tháp đệm: Lưu lượng lỏng thực tế thường chọn bằng 1,2–1,5 lần lưu lượng lỏng tối thiểu (minimum liquid rate) tại điểm giao đường hoạt động (operating line) và đường cân bằng.

4.2 Tải Thủy Lực và Chế Độ Lũ Lụt (Hydraulic Loading & Flooding)

Tháp đệm phải vận hành dưới 80% tải lũ lụt (flooding velocity) để đảm bảo tiếp xúc pha ổn định. Vận tốc lũ lụt được tính theo đồ thị Sherwood-Eckert (GPDC – Generalized Pressure Drop Correlation) hoặc phần mềm Aspen Plus, ChemCAD, HYSYS.

4.3 Tiêu Chuẩn Vật Liệu Đệm

Vật liệu đệm ngẫu nhiên (random packing) và cấu trúc (structured packing) không có tiêu chuẩn TCVN chuyên biệt. Áp dụng tiêu chuẩn nhà sản xuất (Sulzer, Koch-Glitsch, Raschig GmbH) kết hợp kiểm tra:

• Diện tích bề mặt riêng (specific surface area): a (m²/m³)
• Hệ số rỗng (void fraction): ε (%)
• Hệ số trở lực khô (dry pressure drop factor): Fp (1/ft)
• Vật liệu: PP, PVDF, ceramic, stainless steel – lựa chọn theo bảng kháng hóa học

5. Quy Định Về Hệ Thống Giám Sát Liên Tục Phát Thải (CEMS)

5.1 Nghị Định 08/2022/NĐ-CP – Quy Định Chi Tiết Luật Bảo Vệ Môi Trường 2020

Nghị định này quy định bắt buộc lắp đặt CEMS đối với:

• Cơ sở có lưu lượng khí thải ≥ 100.000 Nm³/giờ
• Lò đốt chất thải nguy hại mọi công suất
• Nhà máy nhiệt điện, xi măng, thép công suất lớn

5.2 QCVN 40:2021/BTNMT – Quy Chuẩn Kỹ Thuật Quốc Gia về CEMS Khí Thải

Quy chuẩn mới nhất quy định:

• Hiệu chuẩn (calibration): Sử dụng khí chuẩn có chứng nhận (certified reference gas – CRG) theo ISO 6141
• Độ không đảm bảo đo (measurement uncertainty): ≤ ±5% giá trị đo tại nồng độ ngưỡng
• Tần suất kiểm định định kỳ: 12 tháng/lần theo TCVN ISO/IEC 17025
• Chuẩn truyền dữ liệu: Giao thức OPC-DA/UA hoặc Modbus TCP, kết nối trực tiếp về Cổng thông tin môi trường quốc gia (Vietnam Environmental Portal)
• Dữ liệu lưu trữ: Tối thiểu 5 năm, bao gồm toàn bộ log vận hành và dữ liệu bảo trì

6. Quy Định An Toàn Lao Động và PCCC

6.1 TCVN 5509:2009 – An Toàn Điện trong Sản Xuất

Áp dụng cho hệ thống điều khiển tự động (PLC/DCS) của tháp hấp thụ vận hành trong môi trường có khả năng tích tụ khí dễ cháy nổ (flammable gas). Yêu cầu thiết bị phòng nổ (explosion-proof / ATEX certification) đối với động cơ bơm, quạt, cảm biến nếu vùng phân loại Zone 1 hoặc Zone 2 theo tiêu chuẩn IEC 60079-10-1.

6.2 TCVN 3254:1989 (cập nhật TCVN 9385:2012) – An Toàn Cháy Nổ

Yêu cầu phân tích HAZOP (Hazard and Operability Study) và SIL (Safety Integrity Level) assessment cho hệ thống kiểm soát khẩn cấp (Emergency Shutdown System – ESD) của tháp hấp thụ xử lý khí độc (H₂S, Cl₂, HCN).

6.3 QCVN 01:2019/BXD – Quy Chuẩn Xây Dựng

Áp dụng cho kết cấu nền móng, hệ thống giằng chống (bracing system) và tải trọng gió động (dynamic wind load) tác dụng lên tháp hấp thụ đứng độc lập (free-standing column) có chiều cao vượt 15m. Tính toán theo phương pháp phổ phản ứng (response spectrum method) kết hợp kiểm tra tải trọng động đất theo phân vùng địa chấn Việt Nam (QCVN 02:2022/BXD).

7. Tiêu Chuẩn Liên Quan Đến Dung Dịch Hấp Thụ và Quản Lý Chất Thải Phát Sinh

7.1 Quản Lý Nước Thải Từ Tháp Hấp Thụ (Spent Scrubbing Liquor)

Dung dịch hấp thụ sau xử lý (blowdown stream) chứa các muối và hợp chất ô nhiễm cô đặc, phải được xử lý trước khi thải theo QCVN 40:2011/BTNMT (nước thải công nghiệp) hoặc QCVN 14:2008/BTNMT (nếu thải vào hệ thống thoát nước đô thị).

Các loại dung dịch hấp thụ thường gặp và yêu cầu xử lý:

7.2 QCVN 07:2009/BTNMT – Ngưỡng Chất Thải Nguy Hại

Dung dịch thải từ tháp hấp thụ xử lý khí độc có thể bị phân loại là chất thải nguy hại (CTNH) nếu nồng độ các cấu tử ô nhiễm vượt ngưỡng quy định. Việc phân loại, lưu giữ và xử lý CTNH tuân theo Thông tư 02/2022/TT-BTNMT và phải có Sổ đăng ký chủ nguồn thải CTNH.

8. Quy Trình Thẩm Định và Phê Duyệt Hồ Sơ Kỹ Thuật

Theo Luật Bảo Vệ Môi Trường 2020 (Luật số 72/2020/QH14) và Nghị định 08/2022/NĐ-CP, hệ thống xử lý khí thải của dự án đầu tư phải được đánh giá và phê duyệt thông qua các bước:

1. Đánh giá tác động môi trường (ĐTM) – Điều 35 Luật BVMT 2020: Bao gồm mô hình phát tán ô nhiễm, đánh giá hiệu quả xử lý của hệ thống tháp hấp thụ và cam kết đạt QCVN tương ứng.
2. Giấy phép môi trường (GPMT) – Điều 39 Luật BVMT 2020: Thay thế hoàn toàn Giấy xác nhận hoàn thành công trình BVMT từ 01/01/2022. GPMT tích hợp các điều kiện kỹ thuật cụ thể về thiết bị xử lý khí thải, yêu cầu CEMS và tần suất quan trắc định kỳ.
3. Kiểm tra, xác nhận vận hành thử nghiệm (commissioning test): Phải đạt tất cả thông số phát thải theo QCVN trong điều kiện vận hành thiết kế (design operating conditions) trong ít nhất 3 lần đo liên tiếp trước khi được cấp phép vận hành chính thức.
4. Quan trắc định kỳ (periodic monitoring): Tần suất tối thiểu 3 tháng/lần đối với nguồn thải loại A (lưu lượng lớn, nồng độ cao), 6 tháng/lần đối với loại B – theo Thông tư 10/2021/TT-BTNMT.

9. Bảng Tổng Hợp Tiêu Chuẩn Theo Loại Khí Ô Nhiễm

10. Kết Luận và Khuyến Nghị Kỹ Thuật

Hệ thống tiêu chuẩn kỹ thuật Việt Nam áp dụng cho tháp hấp thụ xử lý khí thải đã được xây dựng tương đối toàn diện, tuy nhiên vẫn còn một số khoảng trống cần lưu ý:

Điểm mạnh của hệ thống tiêu chuẩn hiện hành:

• Quy chuẩn phát thải (QCVN) được cập nhật thường xuyên, tiệm cận tiêu chuẩn EU và WHO
• Khung pháp lý về CEMS và quan trắc định kỳ khá chặt chẽ
• Tích hợp quản lý chất thải lỏng phát sinh từ tháp hấp thụ vào quy trình kiểm soát môi trường

Hạn chế và khuyến nghị:

• Thiếu tiêu chuẩn thiết kế quá trình (process design standard) chuyên biệt: Hiện chưa có TCVN quy định phương pháp tính toán NOG, HOG, chiều cao đệm, kích thước thiết bị tháp hấp thụ – cần tham chiếu tiêu chuẩn quốc tế (ASME, VDI, BS EN).
• Khuyến nghị áp dụng song song tiêu chuẩn quốc tế: VDI 2441 (Đức), BS EN 14181 (kiểm định QAL1/QAL2 cho CEMS), ASME PCC-2 (sửa chữa thiết bị chịu áp).
• Áp dụng phương pháp luận BAT (Best Available Techniques): Tham chiếu tài liệu BAT Reference Document (BREF) của EU, đặc biệt LCP BREF, WI BREF, POL BREF làm cơ sở lựa chọn công nghệ và thiết lập điều kiện phép.
• Chứng nhận quốc tế cho CEMS: Các thiết bị phân tích khí sử dụng trong CEMS tại Việt Nam cần có chứng nhận EN 15267 (QAL1) hoặc US EPA PEMS/CEMS Performance Specification để đảm bảo tính pháp lý của dữ liệu giám sát.

Tài liệu tham chiếu tiêu chuẩn và văn bản pháp quy:
QCVN 19:2009, 20:2009, 21:2009, 30:2012, 34:2010, 40:2021/BTNMT | TCVN 5977:2005, 5978:1995, 5979:2007, 6153–6155:1996, 7394-2:2010 | Luật BVMT 72/2020/QH14 | NĐ 08/2022/NĐ-CP | TT 02/2022, 10/2021/TT-BTNMT | ISO 9080, ISO 14164, ISO 15713, IEC 60079 | ASME PCC-2 | VDI 2441 | BS EN 14181
