Công Nghệ Xử Lý Khí SO₂ Từ Lò Hơi Bằng Tháp Hấp Thụ Nhựa PP Hiện Đại

Tìm hiểu công nghệ xử lý khí SO₂ từ lò hơi bằng tháp hấp thụ nhựa PP hiện đại — nguyên lý hoạt động, cấu tạo hệ thống, thông số kỹ thuật và tiêu chuẩn QCVN 19 áp dụng tại Việt Nam.

1. Tổng Quan Về Phát Thải SO₂ Từ Lò Hơi Công Nghiệp

Lưu huỳnh dioxide (SO₂) là chất ô nhiễm không khí thuộc nhóm khí axit vô cơ nguy hại, phát sinh trực tiếp từ quá trình đốt cháy nhiên liệu chứa lưu huỳnh trong các hệ thống lò hơi công nghiệp. Khí SO₂ khi tiếp xúc với hơi ẩm khí quyển sẽ chuyển hóa thành acid sulfurous (H₂SO₃) và acid sulfuric (H₂SO₄) — thành phần chủ yếu gây ra hiện tượng mưa axit, làm suy thoái hệ sinh thái và ăn mòn công trình hạ tầng.

Ở Việt Nam, theo thống kê của Bộ Tài nguyên và Môi trường, hàng nghìn cơ sở công nghiệp vận hành lò hơi đốt than đá, dầu FO (Fuel Oil nặng) và nhiên liệu sinh khối (biomass) với tổng công suất nhiệt lên đến hàng chục nghìn MW. Với hàm lượng lưu huỳnh trong than nội địa dao động 0,5–3,5% S và dầu FO từ 1,5–4,0% S, nồng độ SO₂ thô trong khói thải thường nằm trong khoảng 1.500–8.000 mg/Nm³ — vượt xa ngưỡng cho phép theo QCVN 19:2009/BTNMT là 300–500 mg/Nm³.

Trước áp lực kiểm soát môi trường ngày càng siết chặt, công nghệ xử lý khí SO₂ bằng tháp hấp thụ nhựa Polypropylene (PP) hiện đại đã khẳng định vị thế là giải pháp kỹ thuật hàng đầu, đặc biệt phù hợp với quy mô công nghiệp vừa và nhỏ — nhờ sự kết hợp giữa hiệu suất khử lưu huỳnh cao (≥95%), chi phí vòng đời thấp và khả năng chịu ăn mòn vượt trội trong môi trường khí thải axit.

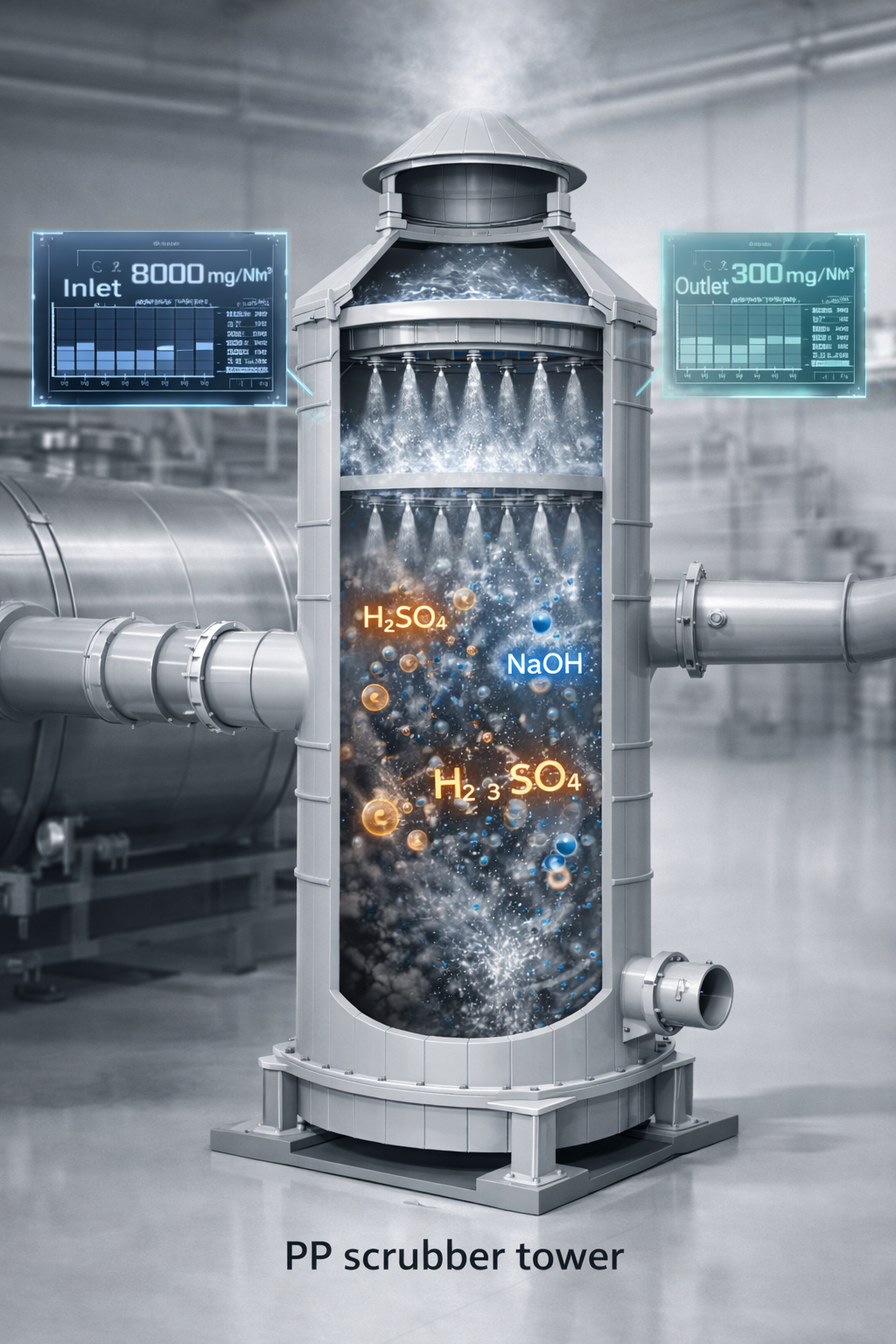

cong nghe xu ly khi so₂ tu lo hoi bang thap hap thu nhua pp hien dai 1


2. Cơ Sở Khoa Học Của Công Nghệ Hấp Thụ Ướt SO₂

2.1. Nguyên Lý Truyền Khối Pha Khí–Lỏng

Công nghệ hấp thụ ướt (Wet Absorption / Wet Scrubbing) xử lý SO₂ hoạt động dựa trên cơ chế truyền khối từ pha khí sang pha lỏng qua bề mặt tiếp xúc hai pha. Quá trình này bao gồm ba bước liên tiếp:

  1. Khuếch tán phân tử SO₂ từ dòng khí chủ đến bề mặt màng khí–lỏng (film diffusion)
  2. Hòa tan SO₂ vào pha lỏng qua bề mặt tiếp xúc theo định luật Henry: p_SO₂ = H·c_SO₂
  3. Phản ứng hóa học giữa SO₂ hòa tan với chất hấp thụ kiềm trong dung dịch

Theo lý thuyết màng kép (Two-Film Theory) của Lewis và Whitman, tốc độ hấp thụ SO₂ bị kiểm soát bởi trở lực pha khí khi nồng độ chất hấp thụ đủ cao và trở lực pha lỏng khi nồng độ kiềm thấp. Thiết kế tháp hấp thụ hiện đại tối ưu hóa cả hai trở lực này thông qua lựa chọn đệm tiếp xúc và hệ số lỏng/khí (L/G ratio) phù hợp.

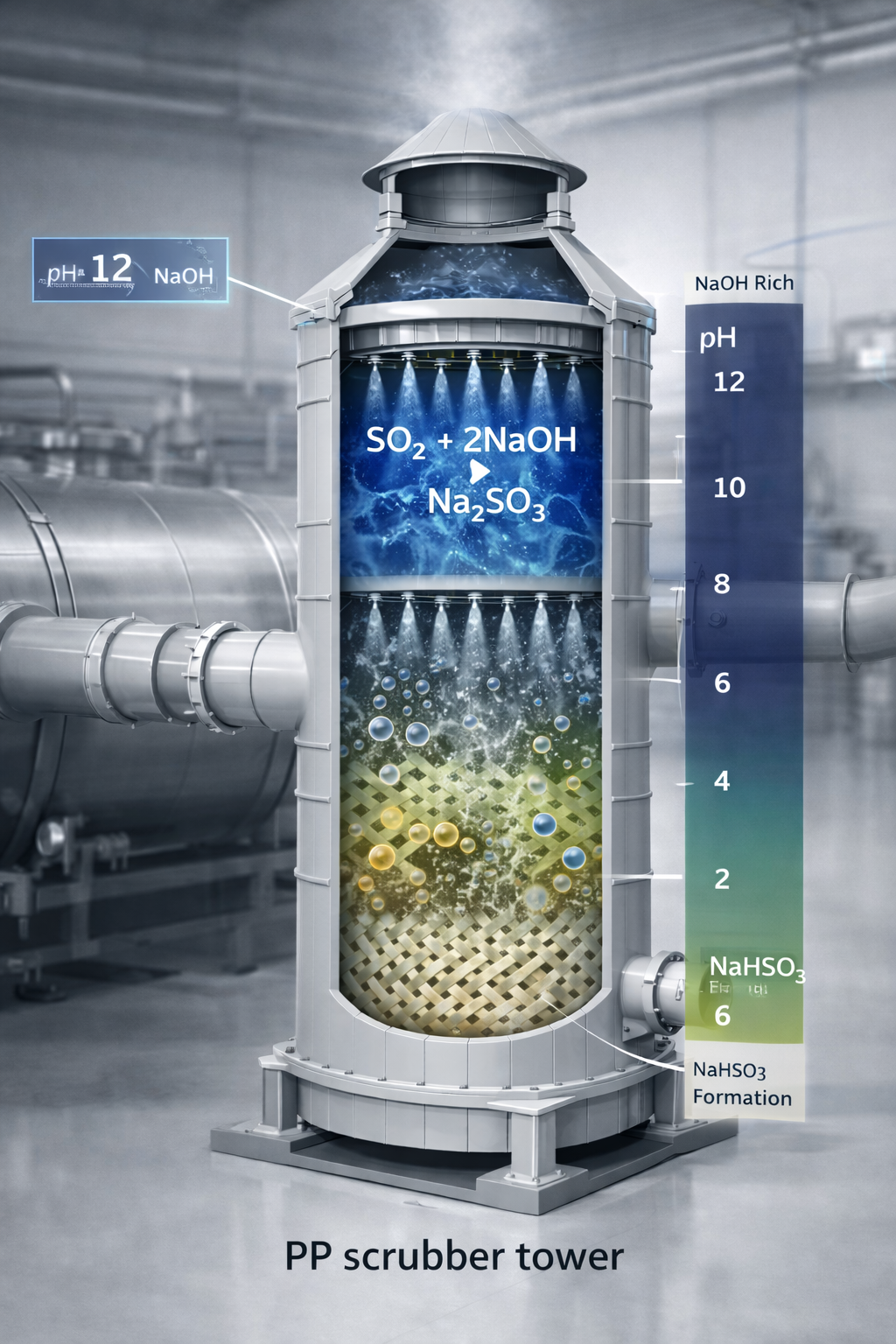

cong nghe xu ly khi so₂ tu lo hoi bang thap hap thu nhua pp hien dai 2

2.2. Phản Ứng Hóa Học Trong Hệ Thống Hấp Thụ NaOH

Dung dịch NaOH (xút công nghiệp nồng độ 5–20%) là tác nhân hấp thụ được sử dụng phổ biến nhất trong hệ thống tháp PP quy mô công nghiệp. Chuỗi phản ứng hóa học diễn ra tuần tự:

Phản ứng giai đoạn 1 — Hấp thụ SO₂ bởi NaOH dư (pH > 9):

SO₂ (k) + 2NaOH (l) → Na₂SO₃ + H₂O    (ΔG° < 0, phản ứng tự diễn biến)

Phản ứng giai đoạn 2 — SO₂ phản ứng với Na₂SO₃ khi pH giảm (pH 6–9):

SO₂ (k) + Na₂SO₃ + H₂O → 2NaHSO₃

Phản ứng phụ — Hấp thụ SO₃ (acid sulfuric dạng mù) trong dầu FO:

SO₃ + 2NaOH → Na₂SO₄ + H₂O

Hiệu suất hấp thụ đạt 98–99% khi pH dung dịch duy trì ≥ 9,5. Khi pH giảm xuống dưới 6, hiệu suất suy giảm mạnh do Na₂SO₃ chuyển hóa thành NaHSO₃ — có ái lực với SO₂ thấp hơn nhiều.

2.3. Phương Trình Thiết Kế Cột Hấp Thụ

Chiều cao hiệu dụng của tháp hấp thụ được xác định theo phương pháp NTU–HTU (Number of Transfer Units – Height per Transfer Unit):

Z = N_OG × H_OG

Trong đó:

  • N_OG (số đơn vị truyền khối pha khí tổng) = ∫dy / (y – y*) → tính theo nồng độ SO₂ đầu vào/ra
  • H_OG (chiều cao một đơn vị truyền khối) = G / (K_Ya × S), phụ thuộc loại đệm và điều kiện thủy lực
  • K_Ya = hệ số truyền khối thể tích tổng (mol/m³·s·atm)

Đây là nền tảng kỹ thuật để tính toán chính xác chiều cao lớp đệm, đảm bảo hệ thống đạt hiệu suất xử lý theo yêu cầu mà không lãng phí vật liệu hay không gian lắp đặt.


3. Tháp Hấp Thụ Nhựa PP — Vật Liệu Của Thời Đại Công Nghệ Môi Trường

3.1. Tại Sao Polypropylene Là Vật Liệu Tối Ưu?

Polypropylene (PP) — polymer nhiệt dẻo bán tinh thể thuộc nhóm polyolefin — được lựa chọn làm vật liệu cấu thành tháp hấp thụ khí thải axit nhờ sở hữu tập hợp tính chất kỹ thuật hiếm có:

Về kháng hóa chất: PP thể hiện khả năng kháng xuất sắc với toàn bộ hóa chất phát sinh trong hệ thống xử lý SO₂:

  • Acid sulfurous (H₂SO₃), acid sulfuric (H₂SO₄) đến 60% — không bị ăn mòn
  • NaOH đến 50% ở nhiệt độ phòng — bền vững hoàn toàn
  • Na₂SO₃, NaHSO₃, Na₂SO₄ — không phản ứng
  • HCl đến 37% — chịu được ở nhiệt độ < 60°C

So sánh: Thép carbon bị ăn mòn hoàn toàn trong H₂SO₃ loãng chỉ sau vài tháng vận hành. Thép không gỉ 316L có chi phí gấp 4–6 lần PP và vẫn bị ăn mòn bởi ion Cl⁻ trong khói thải than.

Về cơ tính và gia công:

  • Độ bền kéo: 25–40 MPa — đủ cho ứng dụng tháp áp suất thấp
  • Module đàn hồi: 1.100–1.600 MPa — độ cứng vững tốt
  • Hàn nhiệt (hot-gas welding, extrusion welding) cho mối nối có độ bền đạt 60–80% vật liệu gốc
  • Gia công cắt, uốn, tạo hình dễ dàng bằng thiết bị tiêu chuẩn

Về kinh tế:

  • Giá PP dạng tấm (8–20 mm): 45.000–85.000 VNĐ/kg — cạnh tranh vượt trội
  • Không cần lớp lót, sơn phủ hay bảo vệ bổ sung → Giảm 30–50% chi phí bảo trì so với tháp thép
  • Tuổi thọ thiết kế trong môi trường axit vô cơ: 15–25 năm

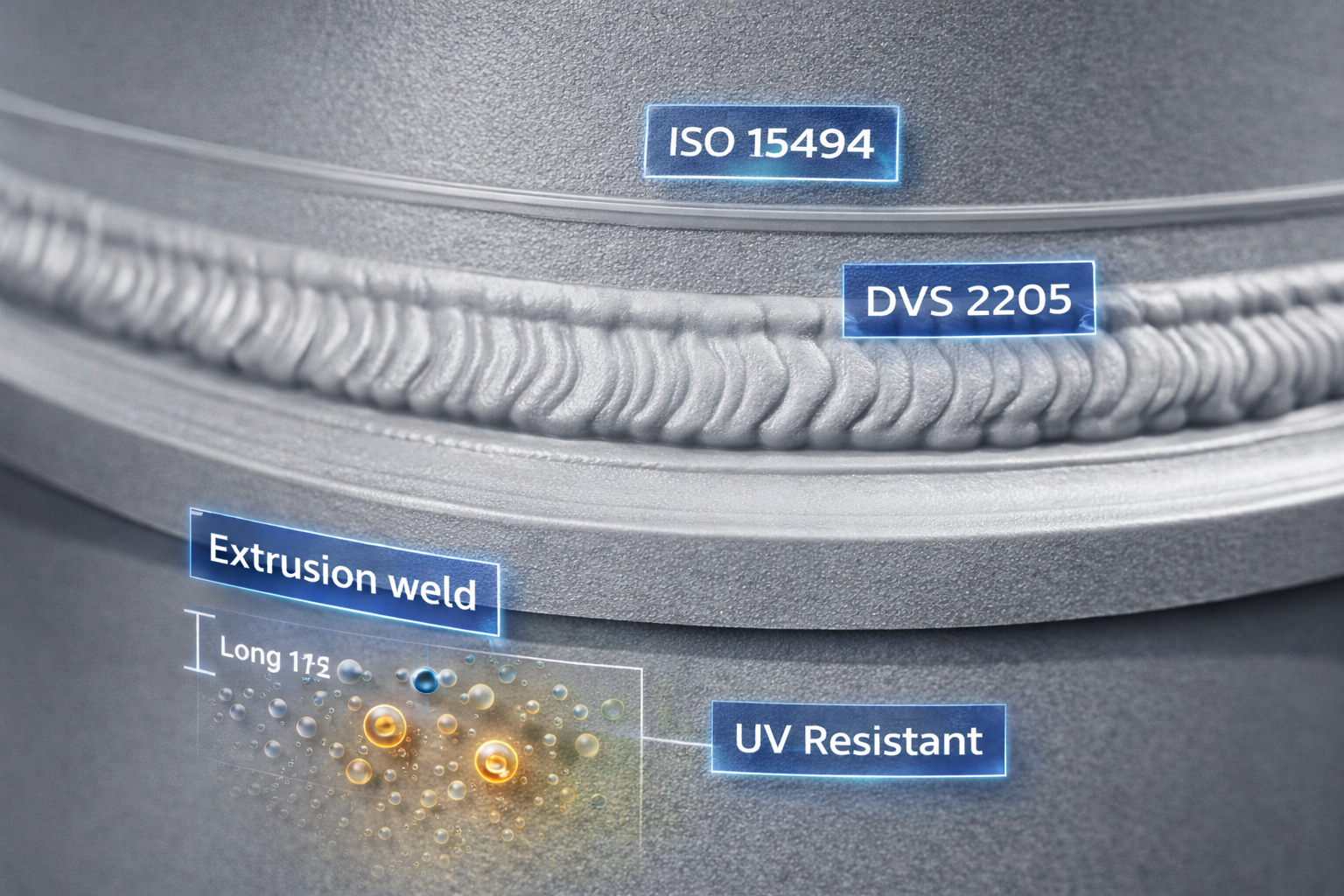

cong nghe xu ly khi so₂ tu lo hoi bang thap hap thu nhua pp hien dai 3

3.2. Tiêu Chuẩn Vật Liệu PP Sử Dụng Trong Tháp Hấp Thụ

Không phải tất cả nhựa PP đều phù hợp cho ứng dụng tháp hấp thụ công nghiệp. Các tiêu chuẩn vật liệu cần tuân thủ:

Thông số vật liệu Yêu cầu kỹ thuật Tiêu chuẩn kiểm tra
Grade PP Homopolymer PP-H hoặc Copolymer PP-C ISO 15494
Mật độ 900–910 kg/m³ ISO 1183
Chỉ số chảy MFI 0,3–1,0 g/10 min (230°C/2,16 kg) ISO 1133
Độ bền kéo đứt ≥ 30 MPa ISO 527
Nhiệt độ Vicat softening ≥ 150°C ISO 306
Chống UV (ngoài trời) Yêu cầu grade UV-stabilized –
Chứng nhận DVS 2205 (Đức) / ASTM D4101 –

4. Cấu Tạo Hệ Thống Tháp Hấp Thụ PP Hiện Đại — Mô Tả Kỹ Thuật Chi Tiết

Một tháp hấp thụ nhựa PP thế hệ mới không đơn thuần là một bình chứa — đây là thiết bị phản ứng pha khí–lỏng được thiết kế tối ưu hóa về thủy động lực học và truyền khối. Hệ thống hoàn chỉnh bao gồm các cụm thiết bị sau:

4.1. Thân Tháp (Tower Shell & Structure)

Thân tháp hình trụ đứng chế tạo từ tấm PP-H dày 10–20 mm, liên kết bằng công nghệ hàn nhiệt khí nóng (hot-gas welding) hoặc hàn đùn (extrusion welding) theo tiêu chuẩn DVS 2207. Toàn bộ mối hàn được kiểm tra bằng phương pháp thử áp lực bong bóng (spark test / vacuum box test) trước khi xuất xưởng.

Kết cấu gia cường: Tháp đường kính lớn (Ø > 1.200 mm) cần vành gia cường PP (stiffening rings) hoặc khung đỡ thép mạ kẽm bên ngoài để chống biến dạng do áp suất âm khi quạt hút hoạt động.

Dải thông số hình học tiêu chuẩn:

  • Đường kính trong (ID): Ø400 mm – Ø3.000 mm
  • Chiều cao tổng thể: 3 m – 15 m
  • Chiều dày thành tháp: 8 mm – 20 mm tùy đường kính và áp suất thiết kế
  • Áp suất thiết kế: ±2.000 Pa (xấp xỉ khí quyển)

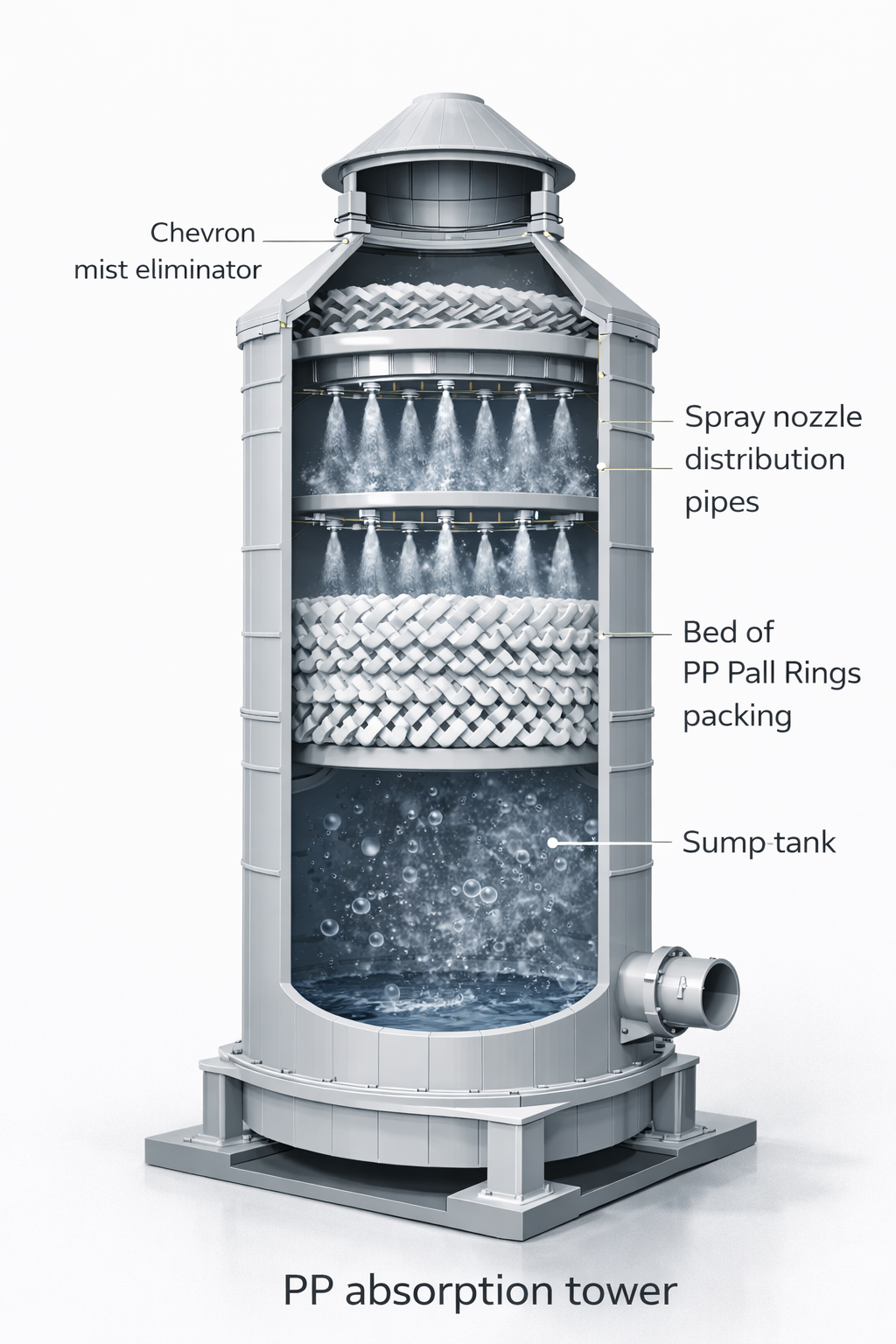

cong nghe xu ly khi so₂ tu lo hoi bang thap hap thu nhua pp hien dai 4

4.2. Lớp Đệm Tiếp Xúc — Trái Tim Của Tháp Hấp Thụ

Lớp đệm (packing media) là cấu phần quyết định diện tích tiếp xúc pha khí–lỏng và từ đó quyết định hiệu suất hấp thụ SO₂. Các loại đệm PP hiện đại được sử dụng:

a) Đệm ngẫu nhiên (Random Packing):

Loại đệm Kích thước (mm) Diện tích bề mặt riêng (m²/m³) Phần rỗng (%) Ứng dụng phù hợp
Raschig Ring PP 25 / 38 / 50 80–220 73–80 Phổ thông, chi phí thấp
Pall Ring PP 25 / 38 / 50 125–220 87–92 Tiêu chuẩn cho tháp SO₂
Cascade Mini Ring PP 25 / 38 185–350 92–96 Hiệu suất cao, lưu lượng lớn
Tri-Pack PP 50 / 90 100–190 93–96 Tháp đường kính lớn

Pall Ring PP 50 mm là lựa chọn cân bằng nhất cho phần lớn ứng dụng xử lý SO₂ từ lò hơi công nghiệp — với diện tích bề mặt riêng đạt 115–125 m²/m³ và phần rỗng ≥ 87%, cho phép vận tốc khí cao mà không gây ngập lụt (flooding).

b) Đệm cấu trúc (Structured Packing):

Đệm cấu trúc dạng lưới sóng PP (corrugated sheet packing) cung cấp diện tích bề mặt riêng 200–700 m²/m³ với tổn thất áp suất rất thấp (<50 Pa/m). Phù hợp cho tháp đường kính lớn (>1.800 mm) hoặc khi yêu cầu tiết kiệm năng lượng quạt là ưu tiên hàng đầu.

4.3. Hệ Thống Phân Phối Dung Dịch (Liquid Distribution System)

Phân phối đều dung dịch hấp thụ trên toàn tiết diện tháp là yếu tố then chốt quyết định hiệu suất thực tế, đặc biệt tránh hiện tượng channeling (dòng chảy tập trung) làm giảm hiệu suất tiếp xúc pha.

Thiết kế hiện đại sử dụng hệ thống phân phối 2 cấp:

  • Bộ phân phối chính (main distributor): Ống góp PP với đầu phun dạng xoáy hoặc đĩa phân phối nhiều lỗ, đảm bảo mật độ tưới ≥ 8 m³/(m²·h)
  • Bộ tái phân phối (re-distributor): Lắp đặt giữa các tầng đệm (khoảng cách 3–4 m) để khắc phục hiệu ứng phân tầng dòng chảy

4.4. Bộ Tách Mù Lỏng (Mist Eliminator / Demister)

Dòng khí thoát ra đỉnh tháp cuốn theo các hạt sương mù dung dịch hấp thụ có kích thước từ 1–500 µm. Bộ tách mù PP có nhiệm vụ thu hồi các hạt lỏng này, ngăn không cho NaOH/Na₂SO₃ phát tán ra môi trường và gây ăn mòn thiết bị phía sau (quạt hút, ống khói).

Công nghệ tách mù hiện đại:

  • Chevron/Zigzag PP: Hiệu suất ≥ 99% cho hạt > 20 µm. Cấu trúc tấm gấp góc tạo lực ly tâm và va chạm quán tính thu hồi hạt lỏng
  • Lưới sợi PP dệt (mesh pad demister): Hiệu suất ≥ 99,9% cho hạt > 3 µm. Phù hợp khi yêu cầu khí sạch đặc biệt cao
  • Tách mù hướng trục vortex PP: Sử dụng trong tháp có lưu lượng khí lớn, kết hợp lực ly tâm và quán tính

4.5. Sump Tích Hợp và Hệ Thống Tuần Hoàn Dung Dịch

Bể chứa đáy (sump) tích hợp tại đáy tháp chứa dung dịch hấp thụ tuần hoàn. Thiết kế hiện đại tích hợp:

  • Cảm biến pH điện cực theo dõi liên tục nồng độ kiềm
  • Cảm biến mức siêu âm điều khiển bơm cấp dung dịch tự động
  • Van màng PP điều chỉnh lưu lượng tuần hoàn
  • Bộ điều khiển PLC tự động điều chỉnh lượng NaOH bổ sung, duy trì pH mục tiêu ± 0,3 đơn vị

Hệ thống bơm tuần hoàn sử dụng bơm ly tâm thân nhựa PP hoặc PVDF, lưu lượng tính toán theo tỷ lệ L/G = 2–5 L/Nm³ khí thải.


5. Quy Trình Công Nghệ Tổng Thể — Hệ Thống Xử Lý Khí Thải Lò Hơi Hoàn Chỉnh

Tháp hấp thụ PP là trung tâm xử lý nhưng chỉ hoạt động hiệu quả khi được tích hợp trong một dây chuyền công nghệ hoàn chỉnh:

Lò hơi đốt than/dầu FO/sinh khối
        ↓
[Buồng lắng bụi trọng lực]  ← Tách bụi thô >100 µm
        ↓
[Cyclone đơn/đa cụm]        ← Tách bụi trung bình 10–100 µm
        ↓
[Tháp làm nguội trực tiếp]  ← Giảm nhiệt độ từ 150–300°C → < 55°C
(hoặc Trao đổi nhiệt gián tiếp)
        ↓
[Túi lọc vải – Bag Filter]  ← Tách bụi mịn PM2.5/PM10 (tùy yêu cầu)
        ↓
[THÁP HẤP THỤ PP CHÍNH]    ← Xử lý SO₂, HCl, HF đồng thời
        ↓
[Quạt hút ly tâm PP/FRP]    ← Tạo áp suất âm toàn hệ thống
        ↓
[Ống khói phát tán]         ← Khí thải sau xử lý đạt QCVN 19
        ↓
[Trạm CEMS]                 ← Quan trắc SO₂, bụi, CO liên tục (nếu bắt buộc)

Giai Đoạn Làm Nguội — Công Đoạn Tiền Xử Lý Bắt Buộc

Nhiệt độ làm việc tối đa của tháp PP là 80–85°C liên tục (ngắn hạn chịu đến 90°C). Tuy nhiên để đảm bảo an toàn thiết kế và kéo dài tuổi thọ, nhiệt độ khí vào tháp phải duy trì < 55–60°C.

Với lò hơi than và dầu FO có nhiệt độ khói thải 150–300°C, hệ thống làm nguội đóng vai trò thiết yếu:

Phương án 1 — Tháp làm nguội trực tiếp (Quench Tower): Phun nước trực tiếp vào dòng khí nóng. Ưu điểm: đơn giản, hiệu quả cao. Nhược điểm: tăng độ ẩm khí thải, cần xử lý nước quench.

Phương án 2 — Trao đổi nhiệt gián tiếp: Thiết bị trao đổi nhiệt ống vỏ thép + lót PTFE hoặc borosilicate glass. Ưu điểm: kiểm soát nhiệt độ chính xác, không tăng độ ẩm. Chi phí đầu tư cao hơn 30–50%.

Phương án 3 — Pha loãng không khí: Đơn giản, chi phí thấp nhưng làm tăng lưu lượng khí xử lý, từ đó tăng kích thước tháp và năng lượng quạt. Chỉ phù hợp khi nhiệt độ khói thải < 200°C và không gian lắp đặt không hạn chế.

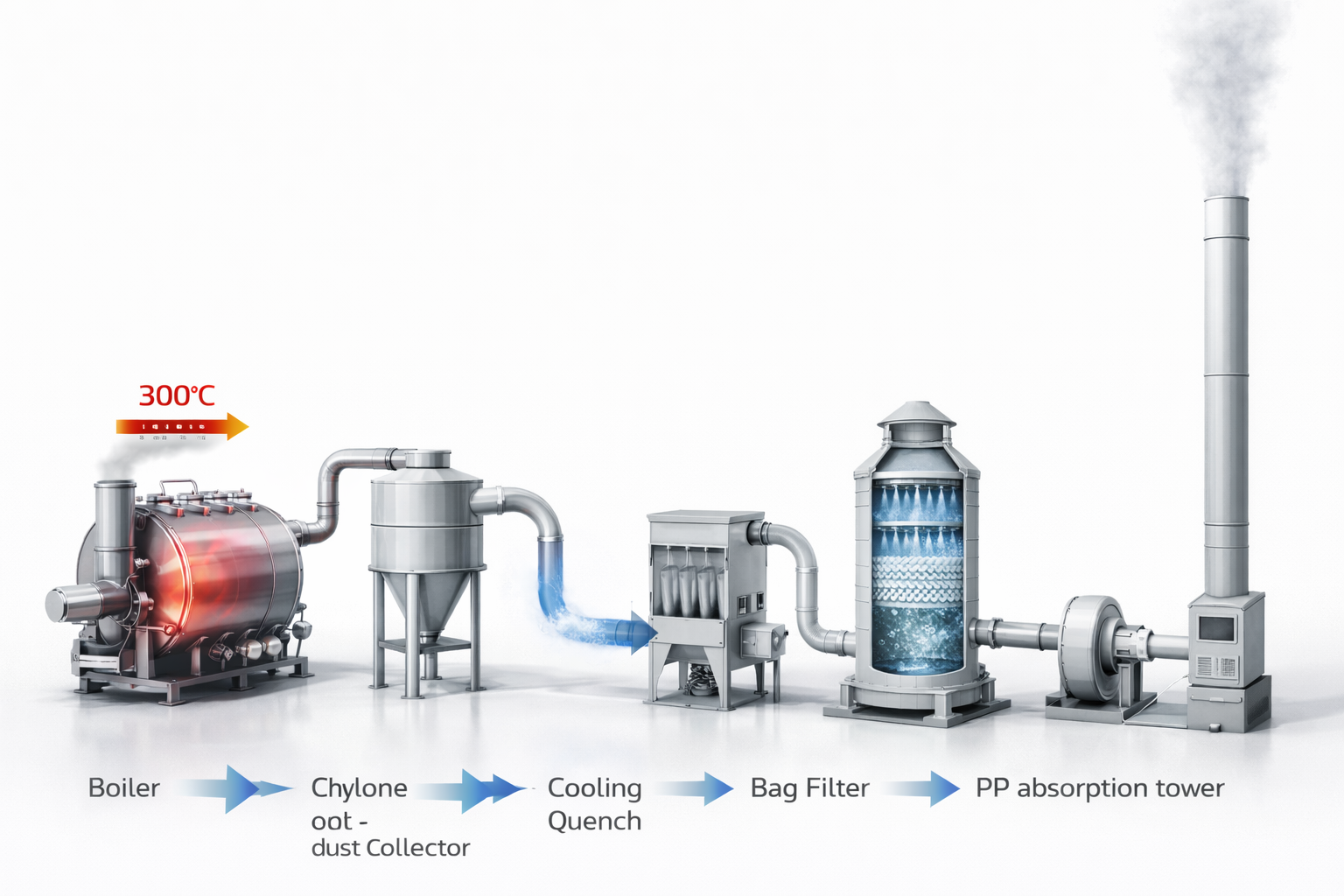

cong nghe xu ly khi so₂ tu lo hoi bang thap hap thu nhua pp hien dai 5


6. Thông Số Kỹ Thuật Thiết Kế Điển Hình

Bảng Thông Số Vận Hành Tháp Hấp Thụ PP

Thông số kỹ thuật Đơn vị Giá trị điển hình Ghi chú
Nhiệt độ khí vào tháp °C 40–60 Bắt buộc làm nguội trước
Lưu lượng khí thiết kế Nm³/h 2.000–80.000 Tùy công suất lò hơi
Nồng độ SO₂ đầu vào mg/Nm³ 500–8.000 Tùy loại nhiên liệu
Nồng độ SO₂ đầu ra mg/Nm³ < 300 Theo QCVN 19
Hiệu suất khử SO₂ % 92–99 Tùy thiết kế
Vận tốc khí trong tháp m/s 1,2–2,2 Dưới điểm ngập lụt
Tỷ lệ L/G dung dịch/khí L/Nm³ 2–5 NaOH 5–15%
pH dung dịch vào – 10,0–12,5 Tự động điều chỉnh
pH dung dịch ra – 6,5–8,5 Ngưỡng xả thải
Tổn thất áp suất qua tháp Pa 600–1.800 Tùy chiều cao đệm
Tiêu thụ điện năng bơm + quạt kWh/1000Nm³ 2,5–6,0 Tùy quy mô hệ thống
Tiêu thụ NaOH 100% kg/kg SO₂ xử lý 1,25–1,35 Theo hóa học lý thuyết

Bảng Lựa Chọn Quy Mô Tháp Theo Công Suất Lò Hơi

Công suất lò hơi Lưu lượng khí thải Đường kính tháp PP Chiều cao đệm Công suất bơm
2–4 tấn hơi/giờ 3.000–6.000 Nm³/h Ø600–Ø800 mm 3,0–4,0 m 1,5–3,0 kW
4–8 tấn hơi/giờ 6.000–13.000 Nm³/h Ø800–Ø1.200 mm 3,5–4,5 m 3,0–5,5 kW
8–15 tấn hơi/giờ 13.000–25.000 Nm³/h Ø1.200–Ø1.600 mm 4,0–5,0 m 5,5–11 kW
15–25 tấn hơi/giờ 25.000–40.000 Nm³/h Ø1.600–Ø2.000 mm 4,5–5,5 m 11–18,5 kW
25–50 tấn hơi/giờ 40.000–80.000 Nm³/h Ø2.000–Ø2.800 mm 5,0–6,0 m 18,5–37 kW

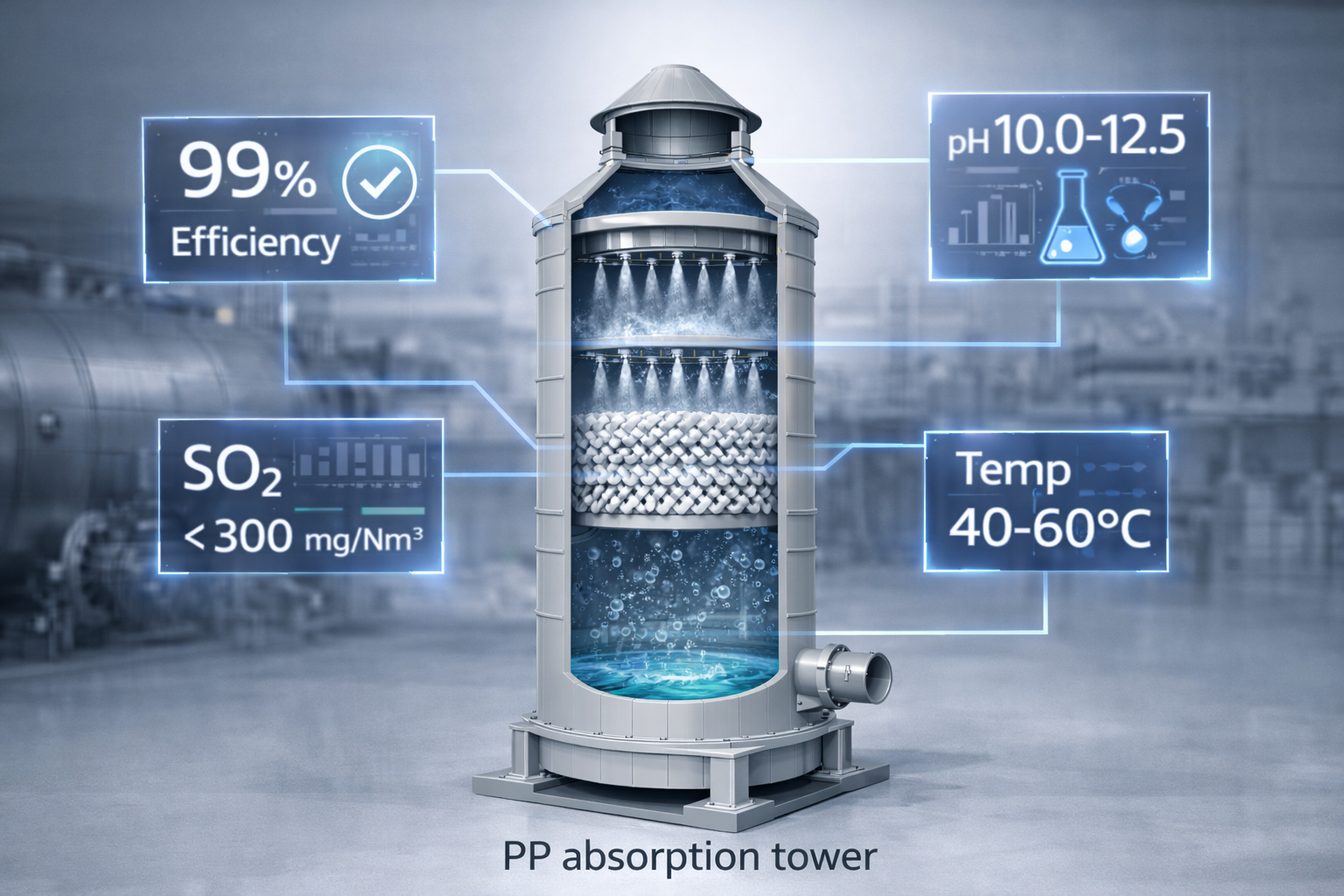

cong nghe xu ly khi so₂ tu lo hoi bang thap hap thu nhua pp hien dai 6


7. Công Nghệ Điều Khiển Tự Động — Thế Hệ Tháp Hấp Thụ Thông Minh

Tháp hấp thụ PP thế hệ hiện đại được tích hợp hệ thống điều khiển tự động (Automation & Control System) giúp tối ưu hóa vận hành và giảm thiểu sự can thiệp của người vận hành:

Hệ Thống SCADA / PLC Tích Hợp

  • Đầu đo pH điện cực trực tuyến (online pH electrode): Theo dõi liên tục pH dung dịch trong sump, phát lệnh cấp NaOH tự động khi pH < 9,0
  • Cảm biến lưu lượng điện từ (electromagnetic flowmeter): Đo và điều chỉnh lưu lượng bơm tuần hoàn, đảm bảo tỷ lệ L/G theo thiết kế
  • Áp kế vi sai (differential pressure transmitter): Theo dõi tổn thất áp suất qua tháp — cảnh báo khi ΔP tăng >20% so với thiết kế (dấu hiệu tắc nghẽn đệm)
  • Cảm biến nhiệt độ PT100: Giám sát nhiệt độ khí đầu vào, cắt nguồn tự động nếu nhiệt độ vượt ngưỡng an toàn 70°C
  • Máy phân tích SO₂ liên tục (CEMS): Kết nối trực tiếp với hệ thống điều khiển, tự động điều chỉnh tốc độ bơm NaOH khi nồng độ SO₂ đầu ra tăng

Giao Thức Kết Nối Và Báo Cáo

Hệ thống điều khiển có khả năng kết nối Modbus RTU/TCP, Profibus, OPC-UA với hệ thống quản lý nhà máy cấp cao (MES/SCADA cấp nhà máy). Dữ liệu vận hành được lưu trữ và xuất báo cáo tự động, phục vụ yêu cầu nộp báo cáo quan trắc định kỳ theo Thông tư 10/2021/TT-BTNMT.


8. So Sánh Công Nghệ Xử Lý SO₂ — Tháp PP Và Các Giải Pháp Thay Thế

Tiêu chí so sánh Tháp hấp thụ PP ướt Tháp FGD vôi đá Hấp thụ khô/bán khô Lọc than hoạt tính
Hiệu suất xử lý SO₂ 92–99% 90–97% 70–90% 85–95%
Chi phí đầu tư ban đầu Trung bình Cao Trung bình–cao Cao
Chi phí vận hành Thấp–trung bình Trung bình Thấp Cao (thay than)
Yêu cầu vận hành Đơn giản Phức tạp Đơn giản Trung bình
Tắc nghẽn, đóng cặn Thấp (NaOH) Cao (CaSO₃/CaSO₄) Thấp Thấp
Phù hợp quy mô Vừa và nhỏ Lớn (>50 tấn hơi/h) Vừa Nhỏ
Xử lý đồng thời HCl, HF Có (tốt) Hạn chế Có Có
Phát sinh chất thải thứ cấp Dung dịch muối sulfat Thạch cao (tái sử dụng) Bột thải khô Than đã bão hòa
Tuổi thọ thiết bị chính 15–25 năm 20–30 năm 10–15 năm 5–10 năm

Kết luận từ bảng so sánh: Tháp hấp thụ PP ướt với NaOH là giải pháp tối ưu nhất về tổng chi phí vòng đời (CAPEX + OPEX), độ tin cậy vận hành và hiệu suất xử lý cho các cơ sở lò hơi công suất 2–50 tấn hơi/giờ — nhóm chiếm đa số tuyệt đối trong thực tế công nghiệp Việt Nam.


9. Tuân Thủ Pháp Lý — Khung Quy Chuẩn Kỹ Thuật Áp Dụng

Hệ thống xử lý SO₂ phải được thiết kế và vận hành tuân thủ đồng thời các văn bản quy phạm pháp luật hiện hành:

Quy Chuẩn Kỹ Thuật Môi Trường

  • QCVN 19:2009/BTNMT — Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp: Cmax SO₂ = Kq × Kp × C (C = 500 mg/Nm³ cho nguồn loại B)
  • QCVN 22:2009/BTNMT — Khí thải công nghiệp nhiệt điện (áp dụng cho lò hơi phát điện)
  • QCVN 05:2023/BTNMT — Chất lượng không khí xung quanh: nồng độ SO₂ trung bình 1 giờ ≤ 350 µg/m³

Văn Bản Pháp Lý Liên Quan

  • Luật Bảo vệ Môi trường 2020 (Luật số 72/2020/QH14) — Cơ sở pháp lý tổng thể
  • Nghị định 08/2022/NĐ-CP — Hướng dẫn chi tiết về kiểm soát khí thải, yêu cầu lắp đặt hệ thống XLKT
  • Thông tư 10/2021/TT-BTNMT — Quy định kỹ thuật về quan trắc khí thải tự động liên tục (CEMS): bắt buộc với lò hơi công suất nhiệt ≥ 20 MW hoặc lưu lượng khí thải ≥ 20.000 Nm³/h
  • Thông tư 02/2022/TT-BTNMT — Quy định về báo cáo công tác bảo vệ môi trường định kỳ

Yêu Cầu Hồ Sơ Pháp Lý Khi Đầu Tư Hệ Thống XLKT

  1. Báo cáo ĐTM hoặc Kế hoạch BVMT phê duyệt nêu rõ yêu cầu xử lý SO₂
  2. Hồ sơ thiết kế kỹ thuật hệ thống XLKT được lập bởi đơn vị tư vấn có chức năng
  3. Biên bản nghiệm thu sau lắp đặt kèm kết quả đo kiểm khí thải bởi đơn vị quan trắc được Bộ TNMT chứng nhận
  4. Sổ nhật ký vận hành ghi chép theo yêu cầu cơ quan quản lý địa phương

10. Vận Hành, Bảo Dưỡng Và Khắc Phục Sự Cố

Quy Trình Vận Hành Chuẩn (SOP)

Khởi động hệ thống:

  1. Kiểm tra mức dung dịch trong sump (≥ 60% dung tích)
  2. Đo pH dung dịch — bổ sung NaOH nếu pH < 10,0
  3. Khởi động bơm tuần hoàn — kiểm tra áp suất và lưu lượng
  4. Đợi 2 phút để dung dịch phân phối đều trên đệm
  5. Mở van khí đầu vào — tăng lưu lượng từ từ (30% → 60% → 100%)
  6. Khởi động quạt hút — điều chỉnh đến lưu lượng thiết kế
  7. Theo dõi pH, ΔP và nồng độ SO₂ đầu ra trong 15 phút đầu

Dừng hệ thống:

  1. Đóng van khí đầu vào, dừng lò hơi
  2. Giữ bơm tuần hoàn chạy thêm 10 phút để rửa sạch đệm
  3. Dừng quạt hút
  4. Dừng bơm tuần hoàn
  5. Kiểm tra và ghi chép thông số vào sổ nhật ký

Lịch Bảo Dưỡng Định Kỳ

Tần suất Hạng mục bảo dưỡng
Hàng ngày Kiểm tra pH, mức dung dịch, áp suất bơm; quan sát nước xả
Hàng tuần Vệ sinh đầu phun PP; kiểm tra đồng hồ đo; bổ sung hóa chất
Hàng tháng Kiểm tra tấm tách mù; vệ sinh sump đáy tháp; kiểm tra rò rỉ mối hàn
3 tháng Kiểm tra toàn diện đệm tháp; đo lưu lượng bơm thực tế; hiệu chỉnh cảm biến pH
6 tháng Kiểm tra kết cấu tháp và mối hàn PP; thay thế gioăng và phớt bơm; đo kiểm khí thải
Hàng năm Quan trắc khí thải chính thức; báo cáo môi trường định kỳ; đại tu toàn hệ thống

Bảng Khắc Phục Sự Cố Thường Gặp

Hiện tượng Nguyên nhân có thể Biện pháp khắc phục
Hiệu suất SO₂ giảm đột ngột pH dung dịch thấp (<7) Bổ sung NaOH, kiểm tra van cấp kiềm
Tổn thất áp suất tăng cao Đệm bị tắc nghẽn muối, bụi Rửa ngược tháp bằng nước sạch áp suất cao
Khí mang theo sương mù Tấm tách mù bị hỏng Kiểm tra, vệ sinh hoặc thay tấm demister
Nhiệt độ khí vào cao Hệ thống làm nguội kém Kiểm tra lưu lượng nước làm nguội, vệ sinh trao đổi nhiệt
Bơm không đủ lưu lượng Cavitation, cánh bơm mòn Kiểm tra NPSH, thay impeller
Dung dịch có mùi sốc SO₂ Quá tải SO₂ hoặc hết NaOH Giảm tải lò hơi, cấp thêm NaOH khẩn cấp

11. Chi Phí Đầu Tư và Phân Tích Hiệu Quả Kinh Tế

Cơ Cấu Chi Phí Đầu Tư Điển Hình

Tổng mức đầu tư hệ thống xử lý SO₂ hoàn chỉnh (bao gồm làm nguội, tháp PP, bơm, quạt, điều khiển, lắp đặt) ước tính:

Hạng mục đầu tư Tỷ trọng (%)
Tháp hấp thụ PP + đệm + bộ tách mù 30–35%
Hệ thống làm nguội khí (quench/HEX) 15–20%
Bơm tuần hoàn + bơm hóa chất 8–12%
Quạt hút ly tâm + ống dẫn PP/FRP 12–15%
Hệ thống điều khiển PLC + cảm biến 8–12%
Bể chứa hóa chất + hệ thống cấp NaOH 5–8%
Xây dựng, lắp đặt, commissioning 15–20%

Phân Tích ROI — Lợi Ích Đầu Tư

Đầu tư hệ thống xử lý SO₂ không chỉ là nghĩa vụ pháp lý mà còn mang lại giá trị kinh tế thực:

  • Tránh phạt vi phạm: Mức phạt vi phạm QCVN khí thải theo Nghị định 45/2022/NĐ-CP lên đến 1–2 tỷ VNĐ/lần cộng với đình chỉ hoạt động — cao hơn nhiều lần chi phí đầu tư hệ thống
  • Bảo vệ thiết bị: Khí SO₂ ẩm gây ăn mòn nhanh ống khói, quạt và cấu trúc thép của nhà xưởng. Hệ thống XLKT kéo dài tuổi thọ thiết bị 5–10 năm
  • Nâng cao hình ảnh doanh nghiệp: Chứng nhận tuân thủ môi trường là điều kiện để tiếp cận thị trường xuất khẩu và các nhãn hàng quốc tế có tiêu chuẩn ESG
  • Thu hồi sản phẩm phụ: Na₂SO₄ khan thu hồi từ dung dịch thải có giá trị thương mại 3.000–6.000 VNĐ/kg — tiềm năng thu hồi một phần chi phí vận hành

12. Kết Luận — Hướng Tới Sản Xuất Công Nghiệp Phát Thải Thấp

Công nghệ xử lý khí SO₂ từ lò hơi bằng tháp hấp thụ nhựa PP hiện đại đã và đang trở thành tiêu chuẩn kỹ thuật của ngành cho các cơ sở công nghiệp sử dụng nhiên liệu hóa thạch và sinh khối tại Việt Nam. Sự kết hợp giữa:

  • Tháp PP với hiệu suất hấp thụ SO₂ lên đến 99%
  • Hệ thống điều khiển tự động PLC/SCADA tích hợp
  • Đệm tiếp xúc thế hệ mới (Pall Ring, Cascade Mini Ring)
  • Quy trình vận hành chuẩn hóa và bảo dưỡng có hệ thống

… tạo ra một giải pháp kiểm soát phát thải toàn diện, bền vững và kinh tế — đáp ứng đồng thời yêu cầu pháp lý ngày càng siết chặt, nhu cầu bảo vệ sức khỏe cộng đồng và mục tiêu phát triển bền vững của doanh nghiệp trong bối cảnh Việt Nam cam kết đạt Net Zero vào năm 2050 theo Thỏa thuận Paris về Biến đổi Khí hậu.

Doanh nghiệp cần lựa chọn đối tác tư vấn – thiết kế – thi công có đội ngũ kỹ sư môi trường và hóa công nghiệp được đào tạo bài bản, có kinh nghiệm thực tiễn triển khai nhiều dự án tương tự và am hiểu đầy đủ các yêu cầu pháp lý của Bộ Tài nguyên và Môi trường để đảm bảo hệ thống vận hành ổn định, đúng tiêu chuẩn ngay từ ngày đầu vận hành.


Bài viết được biên soạn bởi đội ngũ chuyên gia kỹ thuật môi trường và hóa công nghiệp — Cập nhật theo QCVN 19:2009/BTNMT, Nghị định 08/2022/NĐ-CP và các quy định pháp lý hiện hành tại Việt Nam.

Logo

Bồn Bể Minh Phát

Sản xuất phân phối Bồn Bể Xi Mạ, Bồn Bể PP, Ống Nhựa PP, Tháp Xử Lý Khí Thải, Polypropylene,nhựa kỹ thuật và nhiều việc gia công bán thành phẩm khác... 0904 877 170 - 0943 165 558

Để lại một bình luận

Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *
