Giải Pháp Công Nghệ Hiện Đại Nâng Cao Hiệu Quả Tháp Hấp Thụ Khí Thải PP

Tháp hấp thụ khí thải chế tạo từ nhựa Polypropylene (PP) đã trở thành thiết bị kiểm soát ô nhiễm không khí tiêu chuẩn trong ngành hóa chất, mạ điện, xử lý bề mặt và phân bón tại Việt Nam — nhờ khả năng kháng hóa chất vượt trội, trọng lượng nhẹ và chi phí đầu tư thấp hơn thiết bị kim loại từ 60–80%. Tuy nhiên, thực tiễn vận hành cho thấy hiệu suất tháp PP thực tế thường chỉ đạt 60–75% thiết kế sau 2–3 năm vận hành — do sự tích lũy của nhiều cơ chế suy giảm hiệu suất riêng biệt nhưng tương tác lẫn nhau theo thời gian.

Khoảng cách giữa hiệu suất thiết kế và hiệu suất thực tế này không chỉ dẫn đến nguy cơ vi phạm QCVN 19:2009/BTNMT mà còn gây lãng phí hóa chất hấp thụ, tăng tải cho các công đoạn xử lý sau và rút ngắn tuổi thọ tháp so với thiết kế 20–25 năm.

Bài viết này tổng hợp 7 nhóm giải pháp công nghệ hiện đại — từ thiết kế thủy lực nội tháp, tối ưu hóa giá thể đệm thế hệ mới, hệ thống phân phối lỏng tiên tiến, cải tiến thiết kế khí vào — đến tích hợp cảm biến IIoT và điều khiển quá trình thực thời gian — để nâng hiệu suất tháp hấp thụ PP từ 60–75% lên 88–95% liên tục, đồng thời giảm tiêu thụ hóa chất 15–30% và kéo dài tuổi thọ vật liệu đến 20+ năm.

1. Giải Phẫu Hiệu Suất Tháp Hấp Thụ PP — Tại Sao Hiệu Quả Thực Tế Thấp Hơn Thiết Kế?

1.1. Nền tảng truyền khối trong tháp hấp thụ — Các thông số chi phối

Tháp hấp thụ PP vận hành theo nguyên lý truyền khối giữa pha khí (chứa chất ô nhiễm) và pha lỏng (dung dịch hấp thụ), diễn ra tại bề mặt tiếp xúc lỏng — khí trên giá thể đệm (packing). Hiệu suất tháp được định nghĩa qua hai phương trình thiết kế cốt lõi:

Phương trình truyền khối tổng thể:

N_A = K_ya × a_eff × ΔC_lm

Trong đó:

• N_A (mol/m³·s): Tốc độ truyền khối thể tích
• K_ya (s⁻¹): Hệ số truyền khối tổng thể phía lỏng × diện tích bề mặt riêng giá thể
• a_eff (m²/m³): Diện tích bề mặt tiếp xúc lỏng — khí hiệu dụng thực tế (≤ diện tích bề mặt khô của giá thể)
• ΔC_lm: Chênh lệch nồng độ log-mean giữa pha lỏng và cân bằng

Chiều cao tháp theo lý thuyết truyền khối:

Z = H_OG × N_OG = (G_m / K_ya) × ∫[dy / (y − y)]*

Với H_OG là chiều cao một đơn vị truyền khối (Height of Transfer Unit — HTU) và N_OG là số đơn vị truyền khối (Number of Transfer Units — NTU).

Ý nghĩa thực tiễn: Mọi yếu tố làm giảm a_eff (diện tích tiếp xúc hiệu dụng) hoặc K_ya (hệ số truyền khối) đều trực tiếp giảm hiệu suất hấp thụ và tương đương với việc giảm chiều cao tháp hiệu dụng. Đây là khung phân tích để đánh giá mọi giải pháp cải tiến.

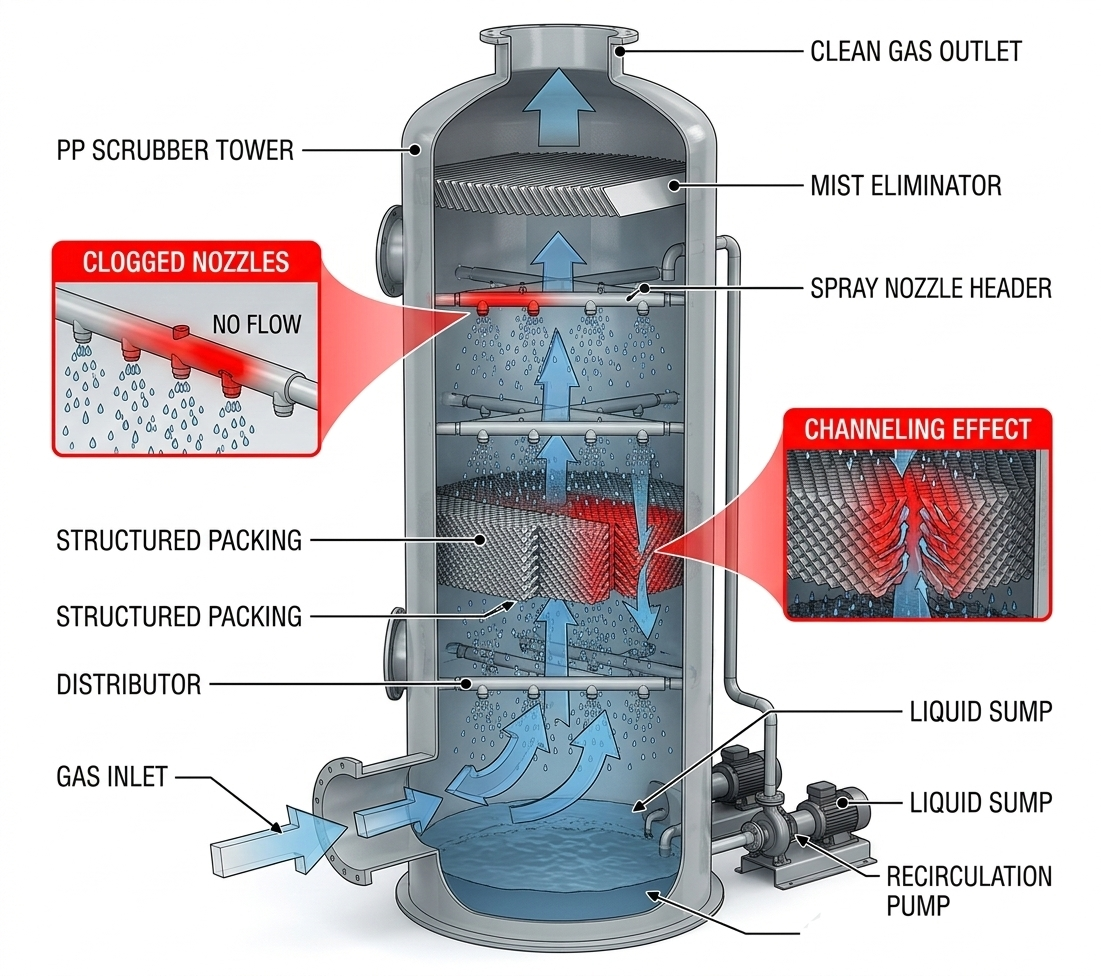

1.2. Sáu cơ chế suy giảm hiệu suất — Chẩn đoán trước khi điều trị

Cơ chế 1 — Bám cặn giá thể (Packing Fouling):
Muối vô cơ kết tinh (CaSO₄, CaCO₃, Fe(OH)₃) và hạt bụi cơ học bám vào bề mặt giá thể → giảm a_eff. Giá thể nhựa PP kỵ nước (hydrophobic) có xu hướng tích lũy cặn hữu cơ tạo lớp màng không thấm ướt. Nghiên cứu thực nghiệm cho thấy lớp cặn dày 0,3–0,5mm giảm a_eff hiệu dụng 18–28% — tương đương mất 1,5–2 NTU trong tháp có tổng 6–8 NTU thiết kế.

Cơ chế 2 — Phân phối lỏng không đều (Maldistribution):
Bộ phân phối lỏng bị tắc lỗ phun, bị ăn mòn lệch góc hoặc bị biến dạng nhiệt → dòng lỏng tập trung vào một số vùng giá thể, bỏ trống các vùng khác. Nghiên cứu CFD cho thấy 10% maldistribution làm giảm hiệu suất tháp tương đương 1,5–2,5 NTU — ảnh hưởng lớn hơn nhiều so với những gì kỹ vận hành thường nhận thức.

Cơ chế 3 — Flooding cục bộ (Localized Flooding):
Vận tốc khí vượt giới hạn flooding tại một số tiết diện cục bộ (điểm nút phân phối khí không đều) trong khi phần còn lại vẫn dưới 80% flooding → tổng lưu lượng khí vào có vẻ an toàn nhưng vẫn xảy ra flooding cục bộ → droplet entrainment → giảm hiệu suất và tăng ΔP đột ngột.

Cơ chế 4 — Lão hóa nhiệt cơ học mối hàn PP (Weld Thermal Fatigue):
Chu kỳ nhiệt từ khởi động — dừng tháp (300–900 chu kỳ/năm) với biên độ nhiệt ΔT = 20–50°C và hệ số giãn nở nhiệt PP cao (α = 0,165 mm/m·K) tạo ra ứng suất nhiệt tích lũy tại các mối hàn góc → vi nứt mối hàn sau 3–5 năm → rò rỉ hóa chất và khí thải.

Cơ chế 5 — Creep thành tháp (Long-Term Creep Deformation):
Ứng suất thủy tĩnh + áp suất vận hành + nhiệt độ > 40°C duy trì liên tục → biến dạng creep chậm theo thời gian → thân tháp phình ra, giá thể bị nén lại → tăng ΔP và giảm HRT khí trong tháp.

Cơ chế 6 — Oxy hóa UV và suy giảm OIT vật liệu PP:
Tháp PP lắp đặt ngoài trời tiếp xúc bức xạ UV-B (290–320nm) → quang oxy hóa chuỗi PP → OIT (Oxidative Induction Time) giảm từ > 30 phút ban đầu xuống < 10 phút sau 5–8 năm không bảo vệ UV → tháp giòn hóa, dễ nứt khi va đập hoặc áp suất tăng đột ngột.

1.3. Ma trận ảnh hưởng hiệu suất — Định lượng tác động từng cơ chế

2. Giải Pháp 1 — Giá Thể Đệm Thế Hệ Mới: Vượt Qua Giới Hạn Của Giá Thể Ngẫu Nhiên

2.1. Hạn chế của giá thể ngẫu nhiên truyền thống (Random Packing)

Giá thể ngẫu nhiên truyền thống — Raschig ring, Pall ring, Saddle (INTALOX, IMTP) bằng nhựa PP — vẫn là lựa chọn phổ biến nhất tại Việt Nam vì chi phí thấp. Tuy nhiên, chúng có những hạn chế cố hữu:

• Phân phối lỏng không đồng đều trong khối đệm: Dòng lỏng ưu tiên chảy theo thành tháp (wall channeling) và các kênh ưu tiên (preferential channeling) trong khối ngẫu nhiên → a_eff thực tế chỉ đạt 55–70% diện tích bề mặt riêng danh định
• Áp suất giảm (ΔP) cao hơn cấu trúc đặt trật tự: ΔP/m ngẫu nhiên cao hơn cấu trúc tương đương 30–60%
• Điểm flooding thấp hơn: Do không gian tự do (void fraction) thấp hơn và phân phối khí không đều

2.2. Giá thể cấu trúc PP (Structured Packing) — Đột phá truyền khối

Giá thể cấu trúc PP (structured packing / corrugated sheet packing) được chế tạo từ tấm PP dập sóng (corrugated PP sheet) xếp chéo góc 45° so với trục tháp, tạo ra hệ thống kênh dẫn xác định hình học cho dòng lỏng và dòng khí:

Nguyên lý truyền khối ưu việt của giá thể cấu trúc:

Bề mặt sóng của tấm PP tạo ra hai hiệu ứng đồng thời:

• Tái phân phối màng lỏng (liquid film redistribution) tại mỗi điểm giao của sóng — màng lỏng liên tục bị xáo trộn và tái tạo, ngăn chặn sự phát triển của lớp biên (boundary layer) dày làm giảm hệ số truyền khối k_L
• Hướng dòng khí tạo xoáy nhỏ (micro-turbulence) — tăng hệ số truyền khối phía khí k_G

So sánh định lượng giá thể cấu trúc PP vs. giá thể ngẫu nhiên Pall ring PP:

Tác động thực tiễn: Thay thế giá thể Pall ring PP bằng giá thể cấu trúc PP 250Y trong cùng thể tích tháp có thể tăng hiệu suất hấp thụ tương đương tăng 2–3 NTU hoặc giảm chiều cao tháp cần thiết 30–40% cho cùng hiệu suất — lựa chọn đặc biệt kinh tế khi không gian cột thêm bị hạn chế.

2.3. Giá thể đệm ngẫu nhiên thế hệ mới — Tối ưu hình học vi cấu trúc

Khi chi phí giá thể cấu trúc không phù hợp hoặc tháp có đường kính nhỏ (< 600mm), giá thể ngẫu nhiên thế hệ mới cho hiệu suất cao hơn thế hệ cũ:

IMTP (Interlox Metal/Plastic Tellerette Packing): Cấu trúc vòng tròn có cánh hướng dòng bên trong, a = 150–190 m²/m³, HETP thấp hơn Pall ring 20–30%.

CASCADE Mini-Ring PP (CMR): Tỷ lệ H/D = 0,3 (thấp hơn Pall ring H/D = 1) → phân phối ngẫu nhiên đồng đều hơn, ít channeling hơn, a_eff/a_nominal cao hơn 15–20%.

Snowflake / Tripack PP: Cấu trúc không đối xứng tạo xáo trộn liên tục theo chiều ngang → giảm wall channeling → phù hợp tháp đường kính D < 800mm nơi wall channeling ảnh hưởng lớn nhất.

2.4. Xử lý bề mặt giá thể PP — Giải quyết tính kỵ nước của PP

Đây là giải pháp công nghệ ít được biết đến nhưng có hiệu quả cao trong tháp hấp thụ bằng dung dịch nước:

Vấn đề: PP là polymer kỵ nước (hydrophobic) — góc tiếp xúc nước-PP θ = 95–105°. Màng lỏng trên giá thể PP không trải đều mà co cụm thành giọt → a_eff thực tế thấp hơn nhiều so với a hình học.

Giải pháp xử lý bề mặt ưa nước (Surface Hydrophilization):

• Plasma treatment: Xử lý plasma oxy (O₂ plasma) hoặc corona discharge → tạo nhóm -OH, -C=O, -COOH trên bề mặt PP → giảm góc tiếp xúc từ 100° xuống 20–40° → cải thiện màng lỏng trải đều trên giá thể
• Hạt SiO₂ nano phủ bề mặt: Nhúng giá thể vào huyền phù SiO₂ nano → tạo bề mặt siêu ưa nước (θ < 10°) → a_eff tăng 25–40% so với PP chưa xử lý
• Coating bằng chất hoạt động bề mặt không ion (non-ionic surfactant): Giải pháp chi phí thấp nhất — thêm 10–50 mg/L surfactant vào dung dịch hấp thụ tuần hoàn → giảm sức căng bề mặt γ từ 72 mN/m xuống 35–45 mN/m → cải thiện a_eff và hệ số truyền khối

Lưu ý khi dùng surfactant: Kiểm tra tương thích với dung dịch hấp thụ (NaOH/HCl/H₂SO₄) và không tạo bọt quá mức trong tháp (foaming → flooding sớm → mất hiệu suất ngược lại). Sử dụng antifoam PP-compatible song song nếu cần.

3. Giải Pháp 2 — Hệ Thống Phân Phối Lỏng Thế Hệ Mới: Eliminating Maldistribution

3.1. Tại sao phân phối lỏng là yếu tố kiểm soát quan trọng nhất

Trong cộng đồng kỹ thuật tháp hấp thụ, có một nguyên tắc được chấp nhận rộng rãi: “A tower is only as good as its liquid distributor” (Tháp chỉ tốt bằng bộ phân phối lỏng của nó). Nghiên cứu của Kister et al. cho thấy maldistribution lỏng là nguyên nhân của 50–70% các trường hợp tháp hoạt động dưới thiết kế trong thực tế công nghiệp.

Định nghĩa kỹ thuật maldistribution:
Maldistribution được định lượng bằng Coefficient of Variation (CV) của lưu lượng lỏng tại các điểm phân phối trên tiết diện ngang tháp:

CV = σ(q_i) / μ(q_i) × 100%

Tiêu chuẩn thiết kế: CV ≤ 5% cho tháp tinh chưng; CV ≤ 10% cho tháp hấp thụ (GPSA Engineering Data Book). Tháp PP hấp thụ khí thải thực tế sau 2–3 năm thường có CV = 20–40% — giải thích tại sao hiệu suất thực tế thấp hơn thiết kế đáng kể.

3.2. Bộ phân phối lỏng dạng ống đục lỗ PP — Thiết kế đúng kỹ thuật

Phân phối lỏng dạng ống đục lỗ (Perforated Pipe Distributor) là loại phổ biến nhất cho tháp PP đường kính > 400mm:

Các tiêu chí thiết kế kỹ thuật bắt buộc:

Tiêu chí 1 — Mật độ điểm phân phối (Distribution Point Density — DPD):

• DPD ≥ 40–60 điểm/m² cho tháp hấp thụ công nghiệp
• DPD ≥ 100 điểm/m² cho tháp yêu cầu hiệu suất cao (tách axit từ khí thải về QCVN Cột A)
• Mỗi lỗ phân phối phục vụ diện tích tối đa 150–200 cm²

Tiêu chí 2 — Đảm bảo tự làm sạch (Self-Draining Design):

• Lỗ phân phối phải nằm ở đáy hoặc bên hông ống (không phải trên cùng) để tránh tích tụ cặn và bịt lỗ
• Đường kính lỗ tối thiểu d_hole ≥ 5mm để tránh tắc bởi hạt cặn muối kết tinh
• Tất cả đường ống dốc nghiêng về phía xả ≥ 5mm/m để đảm bảo thoát hoàn toàn khi ngừng tháp

Tiêu chí 3 — Chênh áp qua lỗ phân phối (Orifice Pressure Drop):
ΔP_orifice phải đủ lớn để đảm bảo phân phối đều qua tất cả lỗ theo nguyên tắc hydraulic self-regulation:

ΔP_orifice ≥ 5 × ΔP_piping (tổn thất áp trong đường ống phân phối)

Thực hành: ΔP_orifice ≥ 50–100 mmH₂O (0,5–1,0 kPa) đảm bảo CV ≤ 10%.

Tiêu chí 4 — Vật liệu và hàn mối nối:
Bộ phân phối PP phải sử dụng PP-H virgin grade với mối hàn extrusion welding fW ≥ 0,8 tại tất cả nối ống-collector. Đây là vị trí ứng suất nhiệt cao nhất do giãn nở nhiệt sai lệch giữa ống ngang và thân tháp đứng.

3.3. Bộ phân phối dạng máng tràn PP — Ứng dụng cho tháp đường kính lớn

Với tháp đường kính > 1.200mm, bộ phân phối máng tràn (trough distributor) cho hiệu suất phân phối tốt hơn bộ ống đục lỗ do không nhạy cảm với mức lỏng không đồng đều trong máng chính:

Nguyên lý hoạt động:
Dung dịch hấp thụ chảy vào máng chính (main trough) → tràn qua cạnh của các máng nhánh (branch troughs) có chiều cao tràn đồng đất → phân phối theo trọng lực đều trên toàn tiết diện, không phụ thuộc áp suất cấp lỏng.

Ưu điểm kỹ thuật của máng tràn so với ống đục lỗ:

• Tự làm sạch tự nhiên — không có lỗ nhỏ để tắc nghẽn
• Không nhạy cảm với biến động lưu lượng lỏng ±20%
• CV phân phối ≤ 5% ngay cả khi cặn bẩn nhẹ
• Dễ kiểm tra và hiệu chỉnh cao độ tràn (leveling) mà không cần tháo rời

Thiết kế tối ưu bộ phân phối máng tràn PP:
Chiều cao đập tràn (weir height) h_w = 20–50mm — tạo chênh áp thủy tĩnh đủ lớn để đảm bảo phân phối đều dù tháp không hoàn toàn cân bằng ngang. Khoảng cách từ đáy máng đến đỉnh giá thể: 150–300mm (tránh giao thoa với dòng khí đi lên).

3.4. Hệ thống thu gom và tái phân phối lỏng giữa tháp (Mid-Bed Redistribution)

Vấn đề wall channeling tích lũy: Trong tháp có chiều cao đệm > 3–4m, dòng lỏng dần dần dịch chuyển về phía thành tháp do hiệu ứng wall channeling → nếu không có tái phân phối, lỏng chỉ phân phối tốt ở 60–70% tiết diện ngang sau khi qua 4–6m đệm.

Giải pháp: Lắp bộ thu gom và tái phân phối lỏng (Liquid Collector-Redistributor) tại mỗi khoảng đệm 4–6m chiều cao:

• Collector: Đĩa thu gom (collection plate) hoặc máng thu góc 60° thu toàn bộ lỏng từ tiết diện ngang tháp
• Redistributor: Bộ phân phối ống hoặc máng mới phía dưới collector, tái phân phối lỏng đều 100% diện tích trước khi vào khối đệm tiếp theo

Tác động định lượng: Lắp redistribution tại mỗi 4m đệm thay vì để đệm liên tục 8m giúp duy trì CV ≤ 15% trong suốt chiều cao tháp — so với CV = 30–50% không có redistribution.

4. Giải Pháp 3 — Thiết Kế Khí Vào Tối Ưu: Phân Phối Đều Khí Thải Trong Tiết Diện Tháp

4.1. Tại sao inlet gas distribution ảnh hưởng lớn đến hiệu suất

Hầu hết kỹ sư tập trung vào phân phối lỏng mà ít chú ý đến phân phối khí tại đầu vào — trong khi phân phối khí không đều tạo ra vấn đề nghiêm trọng không kém:

• Vùng khí vào cao hơn trung bình → Cs (velocity parameter) vượt ngưỡng flooding cục bộ → giảm hiệu suất cục bộ
• Vùng khí vào thấp hơn trung bình → under-utilized packing area → giảm công suất xử lý tổng thể
• 10% phân phối khí không đều có thể giảm hiệu suất tổng thể tương đương giảm chiều cao đệm 15–20%

4.2. Cấu hình inlet khí tiên tiến cho tháp PP

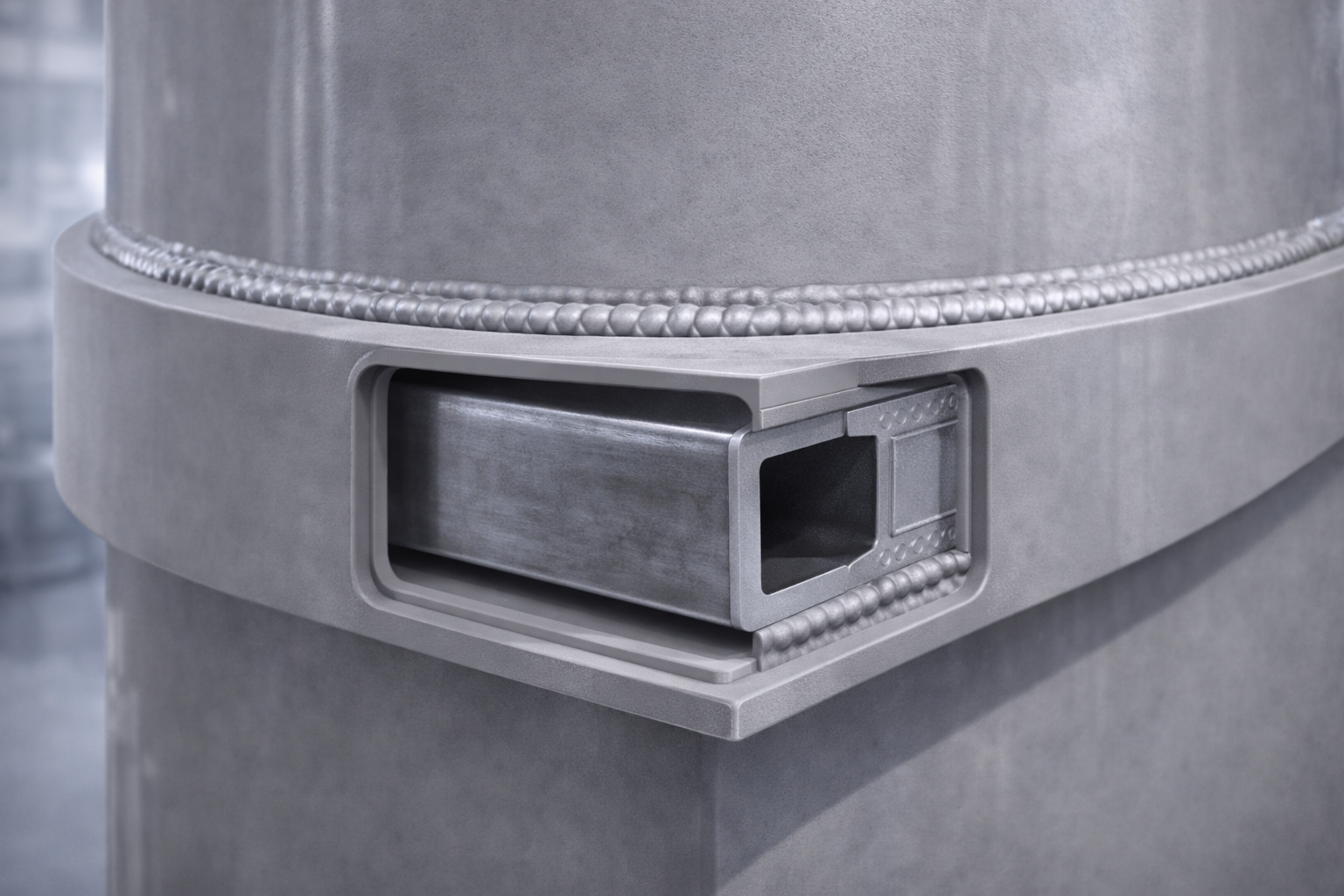

Cấu hình 1 — Tangential Inlet (Khí vào tiếp tuyến):
Khí vào theo hướng tiếp tuyến với thân tháp hình trụ → tạo chuyển động xoáy (swirling flow) trong vùng khí vào → phân phối đều khí lên toàn tiết diện nhờ lực ly tâm trước khi vào vùng đệm → đồng thời tạo hiệu ứng tách giọt lỏng trong khí bằng lực ly tâm (pre-separation). Hiệu quả nhất cho tháp đường kính 400–1.500mm.

Cấu hình 2 — Perforated Distributor Plate (Mâm phân phối đục lỗ):
Đặt mâm PP đục lỗ tại vị trí 300–500mm dưới giá thể đệm — tạo áp trở phụ kiểm soát phân phối khí đều trên toàn tiết diện. Tỷ lệ diện tích mở (open area ratio) 25–40% → ΔP_plate = 5–15 mmH₂O → đủ để ép khí phân phối đều.

Cấu hình 3 — Inlet Vane Distributor:
Hệ thống cánh hướng dòng (guide vanes) bằng PP-H hàn hướng khí từ nozzle ngang sang phân phối hướng lên đều → hiệu quả cao, ΔP thấp, phù hợp tháp đường kính lớn > 1.200mm.

4.3. Tách giọt lỏng cuốn theo khí ra (Entrainment Elimination)

Mist eliminator (bộ tách giọt) tại đỉnh tháp PP là thành phần thường bị bỏ qua hoặc thiết kế thiếu. Khi tháp vận hành gần flooding hoặc lưu lượng lỏng cao, giọt lỏng bị cuốn theo khí ra → mang hóa chất hấp thụ ra ngoài → giảm hiệu suất hóa chất, gây ô nhiễm thứ cấp và ăn mòn thiết bị phía sau.

Thiết kế mist eliminator PP hiện đại:

• Vane-type PP mist eliminator: Cánh hướng uốn dòng tạo lực ly tâm tách giọt ≥ 10μm, ΔP thấp (5–20 Pa), phù hợp khi tốc độ khí cao
• Mesh pad PP mist eliminator: Lưới sợi PP đan chéo bẫy giọt 3–10μm bằng va chạm quán tính, hiệu quả hơn vane-type cho giọt nhỏ nhưng dễ tắc nghẽn hơn
• Tiêu chuẩn thiết kế: Diện tích mist eliminator đủ để tốc độ khí qua mesh ≤ 3,0–3,5 m/s (vane-type: ≤ 6 m/s) — vượt quá giới hạn này, giọt lỏng bị cuốn ngược thay vì bị bẫy

5. Giải Pháp 4 — Tối Ưu Hóa Tỷ Lệ Lỏng/Khí (L/G Ratio) Và Nồng Độ Hóa Chất Hấp Thụ

5.1. Phân tích tỷ lệ L/G và đường vận hành tháp hấp thụ

Tỷ lệ lỏng/khí L/G (liquid-to-gas ratio) là thông số vận hành có tác động lớn nhất đến đồng thời ba mục tiêu: hiệu suất hấp thụ, chi phí hóa chất và tiêu thụ điện năng bơm tuần hoàn.

Phân tích đường vận hành trên giản đồ McCabe-Thiele cho hấp thụ:

Đường vận hành (operating line) tháp hấp thụ được xác định bởi:

L/G = (y₁ − y₂) / (x₁ − x₂)

Với y₁, y₂ là nồng độ cấu tử trong pha khí đầu vào/ra; x₁, x₂ là nồng độ trong pha lỏng ra/vào.

L/G tối thiểu lý thuyết (L/G)_min xảy ra khi đường vận hành chạm đường cân bằng → lỏng đạt cân bằng với khí đầu vào → nồng độ chất bẩn trong lỏng đạt giá trị tối đa. Trong thực tế, thiết kế ở (L/G) = 1,2–1,5 × (L/G)_min để đảm bảo động lực truyền khối dương tại mọi tiết diện tháp.

Tác động khi vận hành L/G sai:

• L/G quá thấp (< 1,2 × (L/G)_min): Dung dịch hấp thụ đạt gần cân bằng với khí đầu vào → lực thúc đẩy truyền khối giảm → hiệu suất giảm đột ngột dù NTU thiết kế đủ
• L/G quá cao (> 2,5 × (L/G)_min): Chi phí điện bơm tuần hoàn lỏng tăng; nguy cơ flooding tăng; pha loãng nồng độ hóa chất hấp thụ nếu không bổ sung đủ

5.2. Tối ưu nồng độ dung dịch hấp thụ theo từng chất ô nhiễm

Hấp thụ HCl bằng nước (Water Scrubbing):
HCl có hằng số Henry H_cc = 2×10⁻⁷ (rất nhỏ) → tan vô hạn trong nước → quá trình kiểm soát bởi pha khí (gas-film controlled). Dùng nước sạch pH tự nhiên, không cần kiềm.

• Nồng độ HCl trong dung dịch ra an toàn: < 20% HCl (tránh bay hơi HCl trở lại pha khí)
• Nhiệt độ dung dịch tuần hoàn: < 30°C để duy trì hằng số Henry thấp

Hấp thụ NH₃ bằng H₂SO₄ loãng:
NH₃ + H₂SO₄ → (NH₄)₂SO₄. Phản ứng hóa học tăng cường tốc độ hấp thụ (Chemical Absorption Enhancement Factor E >> 1).

• Duy trì pH dung dịch hấp thụ < 5,0 để đảm bảo NH₃ phản ứng hoàn toàn
• Nồng độ H₂SO₄ đủ để pH không vượt 6,5 khi tải NH₃ cao nhất
• Sản phẩm (NH₄)₂SO₄ có thể tái sử dụng làm phân bón khi nồng độ > 15%

Hấp thụ H₂S bằng NaOH:
H₂S + NaOH → NaHS + H₂O (và NaHS + NaOH → Na₂S + H₂O)

• Duy trì pH > 9,5 để hấp thụ H₂S hiệu quả (phản ứng thuận chiều)
• Kiểm tra Na₂S tích lũy trong dung dịch tuần hoàn → khi [Na₂S] > 5% thì xả và nạp NaOH mới
• Cảnh báo: Na₂S có mùi H₂S khi pH < 9 → giám sát pH liên tục là bắt buộc

Hấp thụ SO₂ bằng NaOH/Na₂CO₃:
SO₂ + 2NaOH → Na₂SO₃ + H₂O. Quá trình kiểm soát bởi cả pha khí và pha lỏng.

• Kiểm soát pH > 8,0 để duy trì hằng số phân ly SO₂ → dạng SO₃²⁻ không bay hơi
• Na₂SO₃ tích lũy cần xả định kỳ khi nồng độ > 10% (giảm hệ số khuếch tán ion trong dung dịch)

5.3. Hệ thống kiểm soát L/G tự động — Tối ưu hóa thực thời gian

Vấn đề vận hành thủ công: Tải trọng khí thải của nhà máy thay đổi theo ca sản xuất, ngày/đêm và mùa — nhưng phần lớn tháp PP tại Việt Nam vận hành bơm tuần hoàn ở tốc độ cố định. Kết quả: lúc tải cao, L/G không đủ → vi phạm QCVN; lúc tải thấp, L/G dư thừa → lãng phí điện và hóa chất.

Giải pháp kiểm soát L/G thực thời gian:

Tín hiệu đầu vào → Bộ điều khiển (PID/MPC) → Điều chỉnh tốc độ bơm (VFD)

Tín hiệu đầu vào: Lưu lượng khí vào (flow meter), nồng độ chất ô nhiễm vào (online analyzer), ΔP tháp (differential pressure transmitter), pH dung dịch ra (inline pH sensor).

Bộ điều khiển tính toán L/G tối ưu thời gian thực và điều chỉnh VFD bơm tuần hoàn → duy trì hiệu suất hấp thụ ≥ 95% trong mọi điều kiện tải với tiêu thụ điện và hóa chất tối thiểu.

Kết quả điển hình từ hệ thống kiểm soát L/G tự động:

• Tiết kiệm điện bơm tuần hoàn: 20–35% so với vận hành tốc độ cố định
• Tiết kiệm hóa chất hấp thụ: 15–25% do không bơm dư thừa
• Giảm vi phạm QCVN: > 90% so với vận hành thủ công

6. Giải Pháp 5 — Tích Hợp Cảm Biến IIoT Và Giám Sát Hiệu Suất Thực Thời Gian

6.1. Kiến trúc hệ thống IIoT cho tháp hấp thụ PP

IIoT (Industrial Internet of Things) tích hợp mạng lưới cảm biến thông minh, truyền dữ liệu và phân tích đám mây vào vận hành tháp hấp thụ — chuyển từ mô hình “bảo trì sau khi sự cố” sang “bảo trì dự đoán (predictive maintenance)” và “tối ưu hóa liên tục thực thời gian”.

Kiến trúc 3 lớp của hệ thống IIoT tháp hấp thụ PP:

Lớp 1 — Cảm biến hiện trường (Field Instrumentation Layer):

Lớp 2 — Truyền dữ liệu và biên tính toán (Edge Computing Layer):
Gateway công nghiệp (Industrial Gateway) thu thập dữ liệu từ tất cả cảm biến qua Modbus RTU/TCP, HART hoặc PROFIBUS, tiền xử lý cục bộ (lọc nhiễu, phát hiện anomaly cơ bản) và truyền lên đám mây qua 4G/Ethernet với chu kỳ cập nhật 1–60 giây tùy thông số.

Lớp 3 — Phân tích đám mây và Dashboard (Cloud Analytics Layer):
Nền tảng IIoT (AWS IoT, Azure IoT Hub hoặc nền tảng SCADA đám mây) lưu trữ dữ liệu lịch sử, thực hiện phân tích xu hướng (trend analysis), phát hiện bất thường bằng ML/AI và gửi cảnh báo cho kỹ sư qua mobile app.

6.2. Ứng dụng thực tiễn IIoT — Từ cảm biến đến hành động

Ứng dụng 1 — Phát hiện sớm fouling giá thể (Early Fouling Detection):

Theo dõi đường cong ΔP/F_gas (áp suất giảm theo lưu lượng khí) theo thời gian. Khi đường cong dịch chuyển lên cao so với đường chuẩn ban đầu → giá thể bắt đầu bám cặn:

Fouling Factor (FF) = ΔP_thực tế / ΔP_thiết kế × (F_gas_thiết kế / F_gas_thực tế)²

FF > 1,3 → cảnh báo sớm; FF > 1,6 → lên lịch vệ sinh ngay trong 2–4 tuần; FF > 2,0 → dừng tháp vệ sinh khẩn cấp.

Thời gian cảnh báo sớm IIoT so với phát hiện thủ công: 4–8 tuần — cho phép lên kế hoạch vệ sinh trong lịch bảo trì thường xuyên thay vì dừng khẩn cấp.

Ứng dụng 2 — Phát hiện Maldistribution bằng mảng ΔP đa điểm:

Lắp DP cell giữa từng lớp đệm thay vì chỉ đo ΔP tổng tháp → so sánh ΔP từng phân đoạn. Khi ΔP phân đoạn trên tăng bất thường trong khi phân đoạn dưới bình thường → bộ phân phối tầng trên bị tắc → maldistribution chỉ ảnh hưởng phần đệm trên → hành động: kiểm tra và làm sạch bộ phân phối lỏng tầng trên mà không cần dừng toàn tháp.

Ứng dụng 3 — Cảnh báo vi phạm QCVN sớm 15–30 phút (Pre-Compliance Alert):

Online analyzer tại ống khói đo nồng độ HCl/NH₃/H₂S liên tục → kết hợp với mô hình dự đoán (predictive model) tính toán xu hướng nồng độ trong 15–30 phút tới → khi dự báo vượt ngưỡng QCVN, hệ thống tự động:

• Tăng lưu lượng bơm tuần hoàn (tăng L/G)
• Bổ sung hóa chất hấp thụ (tăng nồng độ NaOH/H₂SO₄)
• Giảm tải sản xuất phát sinh khí thải nếu các biện pháp trên không đủ
• Cảnh báo kỹ sư trực qua SMS/app

Kết quả điển hình từ hệ thống pre-compliance alert: Giảm > 85% số lần vi phạm QCVN so với vận hành không có cảnh báo sớm.

6.3. Mô hình Digital Twin tháp hấp thụ PP

Digital Twin là bản sao kỹ thuật số thời gian thực của tháp hấp thụ vật lý — chạy mô phỏng quá trình song song với vận hành thực, nhận dữ liệu từ cảm biến IIoT và cập nhật liên tục:

Cấu trúc Digital Twin tháp hấp thụ PP:

[Dữ liệu IIoT thực thời gian] → [Mô hình truyền khối (K_ya, HETP, NTU)]
                                  ↓
                       [Mô hình CFD rút gọn (Reduced-Order CFD)]
                                  ↓
                    [Mô hình lão hóa vật liệu PP (OIT decay model)]
                                  ↓
              [Dashboard dự đoán: hiệu suất, tuổi thọ, thời điểm bảo trì]

Ứng dụng Digital Twin:

• What-if simulation: Mô phỏng tác động của thay đổi L/G, nồng độ hóa chất, nhiệt độ khí vào trước khi thực hiện thực tế
• Predictive maintenance scheduling: Dự đoán thời điểm cần vệ sinh giá thể, thay thế bộ phân phối và kiểm tra NDT mối hàn PP với độ chính xác ±2 tuần
• Performance degradation tracking: Theo dõi K_ya thực tế theo thời gian → phát hiện suy giảm ngay khi bắt đầu, không đợi đến khi QCVN vi phạm

7. Giải Pháp 6 — Nâng Cấp Kết Cấu Thân Tháp PP: Tuổi Thọ 25 Năm Là Có Thể

7.1. Thiết kế kết cấu tháp PP theo DVS 2205 — Các lỗi phổ biến

DVS 2205 (Tiêu chuẩn Đức về thiết kế kết cấu bể và tháp nhựa nhiệt dẻo) là tiêu chuẩn kỹ thuật đầy đủ nhất hiện có cho tháp PP. Thực tiễn kiểm tra tháp PP tại Việt Nam phát hiện nhiều lỗi thiết kế kết cấu phổ biến:

Lỗi 1 — Không tính toán ứng suất nhiệt tích lũy tại góc hàn:
Tháp PP đứng có ΔT vận hành 30°C, chiều cao 4m:
ΔL = 0,165 × 4 × 30 = 19,8mm giãn nở nhiệt tự do.
Nếu chân tháp cố định cứng → ứng suất nhiệt nén tại thân = E_PP(60°C) × α × ΔT = 700 × 0,165×10⁻³ × 30 ≈ 3,5 MPa — vượt giới hạn chảy PP-H tại 60°C (σ_y = 13–18 MPa) còn biên an toàn nhỏ khi cộng thêm ứng suất áp suất thủy tĩnh.

Giải pháp: Thiết kế chân tháp trượt một chiều (sliding support) cho phép giãn nở theo chiều cao mà không tạo ra ứng suất phụ. Giữ cố định chỉ tại một vị trí (thường là đỉnh tháp gần ống nối khí ra) để kiểm soát chuyển động.

Lỗi 2 — Độ dày thành tháp tính toán tại 20°C, vận hành tại 60°C:
Như đã phân tích trong DVS 2205, ứng suất thiết kế cho phép giảm 31% khi nhiệt độ tăng từ 20°C lên 60°C (fT = 0,69). Tháp thiết kế đủ tại 20°C nhưng không an toàn ở 60°C nếu không áp dụng hệ số fT.

Lỗi 3 — Bỏ qua buckling (mất ổn định) cho tháp cao:
Tháp PP H/D > 5 (tháp cao, đường kính nhỏ) chịu tải gió và lực ngang → nguy cơ buckling. Kiểm tra theo DVS 2205 công thức ứng suất tới hạn buckling:

σ_cr = E_PP × (t/R) / [3 × (1 − ν²)]^0,5

Với t = độ dày thành, R = bán kính tháp, ν = hệ số Poisson PP ≈ 0,42.

7.2. Hệ thống gân tăng cứng (Stiffener Ring) cho tháp PP đường kính lớn

Tháp PP đường kính > 800mm với chiều cao > 3m cần gân tăng cứng vòng (circumferential stiffener ring) để ngăn biến dạng oval (ovalisation) dưới áp suất nội tháp âm (vacuum) và tải gió:

Tiêu chuẩn bố trí gân tăng cứng theo DVS 2205:

• Khoảng cách tối đa giữa các gân: L_max = 2,5–3,5 × D tháp
• Chiều cao gân tối thiểu: h_stiffener ≥ e_wall × (D/e_wall)^0,5 / 10
• Vật liệu gân: PP-H cùng chủng loại với thân tháp; hàn extrusion welding fW ≥ 0,8

Ứng dụng gân lồng (truss stiffener) cho tháp PP ngoài trời:
Tháp PP lắp ngoài trời chịu tải gió theo TCVN 9386 và tải địa chấn → cần gân truss PP phức tạp hơn gân vòng đơn giản. Tính toán phần tử hữu hạn (FEA — Finite Element Analysis) với phần mềm ANSYS hoặc SolidWorks Simulation xác định bố trí gân tối ưu.

7.3. Bảo vệ UV dài hạn cho tháp PP ngoài trời

Đây là giải pháp đơn giản nhưng có tác động rất lớn đến tuổi thọ:

Cấp độ bảo vệ UV theo mức độ phơi nhiễm:

Cấp 1 — Tháp PP có 2% carbon black phân tán đồng đều:
Phương pháp bảo vệ UV hiệu quả nhất — carbon black hấp thụ UV và phân tán nhiệt trước khi UV tấn công chuỗi PP. Tháp PP màu đen với 2% carbon black đồng đều có thể duy trì OIT > 20 phút sau 15 năm ngoài trời (so với OIT < 10 phút sau 5–8 năm của PP trắng không bảo vệ UV).

Hạn chế: Không phù hợp khi cần kiểm tra visual thành tháp từ bên ngoài hoặc yêu cầu thẩm mỹ.

Cấp 2 — Sơn phủ UV-resistant (Solar Reflective Coating):
Sơn PU hoặc epoxy có SRI (Solar Reflectance Index) ≥ 78 phủ mặt ngoài tháp PP:

• Phản xạ 78%+ bức xạ mặt trời → giảm nhiệt độ bề mặt PP tới 15–25°C so với không sơn (màu trắng tự nhiên PP hấp thụ nhiệt đáng kể trong điều kiện nhiệt đới Việt Nam)
• Lớp sơn tạo rào cản vật lý ngăn UV tiếp xúc trực tiếp chuỗi PP
• Chu kỳ tái sơn: mỗi 5–7 năm hoặc khi SRI đo được < 50

Cấp 3 — Bảo ôn nhôm (Aluminum Insulation Jacket):
Áo nhôm phủ toàn bộ thân tháp PP:

• Bảo vệ UV hoàn toàn 100%
• Giảm biến động nhiệt độ thành tháp → giảm ứng suất nhiệt chu kỳ
• Giảm tổn thất nhiệt dung dịch hấp thụ (quan trọng khi hấp thụ ở nhiệt độ kiểm soát)
• Chi phí: 200–400 VNĐ/m² bề mặt ngoài tháp — thấp hơn nhiều so với thay thế tháp trước tuổi thọ thiết kế

8. Giải Pháp 7 — Bảo Trì Dự Đoán Và Chương Trình Kiểm Tra Kỹ Thuật Định Kỳ

8.1. Chuyển đổi từ bảo trì phản ứng sang bảo trì dự đoán

Mô hình bảo trì truyền thống (Reactive Maintenance):
Bảo trì khi có sự cố → dừng sản xuất không lên kế hoạch → thời gian dừng máy dài (3–7 ngày để sửa chữa tháp PP) → vi phạm QCVN trong thời gian dừng sửa chữa → thiệt hại sản xuất lớn.

Mô hình bảo trì dự đoán (Predictive Maintenance — PdM):
Theo dõi liên tục các chỉ số tình trạng (condition indicators) và dự đoán thời điểm hỏng hóc trước 2–8 tuần → lên kế hoạch bảo trì trong thời gian dừng máy định kỳ đã lên kế hoạch → không ảnh hưởng sản xuất, không vi phạm QCVN.

Bảng chỉ số tình trạng (Condition Indicators) tháp hấp thụ PP và ngưỡng hành động:

8.2. Chương trình kiểm tra kỹ thuật 5 cấp cho tháp hấp thụ PP

Cấp 1 — Kiểm tra vận hành hàng ngày (15–20 phút):
Kỹ thuật viên vận hành: Ghi nhận ΔP tháp, pH dung dịch, lưu lượng bơm, nồng độ chất ô nhiễm đầu ra; so sánh với ngưỡng trong bảng SOP; báo cáo bất thường ngay ca đó.

Cấp 2 — Kiểm tra kỹ thuật hàng tuần (1–2 giờ):
Kỹ thuật viên: Mở cửa kiểm tra (inspection port), kiểm tra visual bộ phân phối lỏng qua camera nội soi (borescope) nếu không thể mở an toàn; lấy mẫu dung dịch hấp thụ phân tích nồng độ và tạp chất; kiểm tra rò rỉ các mối nối flange và van.

Cấp 3 — Kiểm tra kỹ thuật hàng quý (4–8 giờ, dừng tháp ngắn):
Kỹ sư: Đo ΔP từng lớp đệm riêng biệt để phát hiện tắc nghẽn cục bộ; kiểm tra trực quan mist eliminator; đo độ dày thành tháp bằng UT tại 12 điểm tiêu chuẩn; kiểm tra và siết lại bu-lông mặt bích; lấy mẫu giá thể đại diện phân tích OIT.

Cấp 4 — Bảo dưỡng lớn định kỳ 6 tháng — 1 năm (1–3 ngày dừng tháp):
Kỹ sư + kỹ thuật viên chuyên ngành:

• Vệ sinh giá thể: Xịt rửa áp lực cao (50–100 bar, 60–80°C) để tan cặn muối; dùng dung dịch NaOH 2% để hòa tan cặn hữu cơ; kiểm tra lại ΔP sau vệ sinh
• Kiểm tra và vệ sinh bộ phân phối lỏng: Tháo, kiểm tra lỗ phân phối, thông nghẹt, kiểm tra độ thẳng hàng và cân bằng
• Kiểm tra mối hàn PP bằng holiday test (NACE SP0188): Phát hiện vi nứt và lỗ kim tại mọi mối hàn tiếp xúc hóa chất
• Thay thế linh kiện tiêu hao: Gioăng mặt bích, vòng chèn van, cảm biến có tuổi thọ giới hạn

Cấp 5 — Đại tu và đánh giá toàn diện 3–5 năm:
Kỹ sư cấu trúc + đơn vị kiểm định độc lập:

• Phân tích OIT bằng DSC tại 12 vị trí trên thân tháp, đáy, mối hàn góc → xây dựng bản đồ OIT của tháp
• Kiểm tra PAUT (Phased Array Ultrasonic Testing) toàn bộ mối hàn dọc và ngang → phát hiện LOF và crack nội tại
• Đánh giá RUL (Remaining Useful Life): Dựa trên dữ liệu OIT, độ dày UT và lịch sử tải vận hành → dự báo tuổi thọ còn lại và lên kế hoạch thay thế trước khi tháp hỏng

8.3. Phân tích ROI của chương trình bảo trì toàn diện

Chi phí bảo trì theo chương trình 5 cấp cho tháp hấp thụ PP điển hình đường kính 1.200mm, cao 6m:

Chi phí sự cố nếu KHÔNG có chương trình bảo trì:

Tỷ lệ ROI của chương trình bảo trì:

ROI = (Chi phí sự cố kỳ vọng − Chi phí bảo trì) / Chi phí bảo trì × 100% = (489–6.430 − 134–181) / (134–181) × 100% = 200–3.500%

Đây là tỷ suất lợi tức đầu tư cao nhất có thể đạt được trong kỹ thuật vận hành — bảo trì đúng cách là khoản đầu tư, không phải chi phí.

9. Tích Hợp 7 Giải Pháp — Lộ Trình Triển Khai Theo Ưu Tiên Chi Phí-Hiệu Quả

9.1. Ma trận chi phí-hiệu quả 7 giải pháp

9.2. Lộ trình triển khai theo 3 giai đoạn — Phù hợp mọi ngân sách

Giai đoạn 1 — Tối ưu không đầu tư (0–3 tháng, chi phí < 50 triệu VNĐ):

Đây là “quick wins” — cải thiện ngay lập tức mà không cần đầu tư phần cứng:

1. Đánh giá baseline hiệu suất hiện tại: Đo ΔP tháp, lưu lượng lỏng, pH đầu và cuối, nồng độ chất ô nhiễm đầu ra theo tần suất hàng giờ trong 1 tuần → xây dựng đường cong hiệu suất thực tế
2. Tối ưu thông số vận hành: Điều chỉnh L/G về 1,3–1,5 × (L/G)_min; kiểm soát pH dung dịch đúng khoảng; điều chỉnh nồng độ hóa chất hấp thụ
3. Kiểm tra và thông lỗ bộ phân phối lỏng: Mở tháp, thông các lỗ tắc, kiểm tra và chỉnh cân bằng mặt phẳng phân phối
4. Vệ sinh giá thể đệm bằng xịt rửa áp lực cao

Kết quả kỳ vọng Giai đoạn 1: Cải thiện hiệu suất từ 60–75% lên 78–88% — không cần đầu tư vốn lớn.

Giai đoạn 2 — Đầu tư công nghệ trung hạn (3–18 tháng, 200–500 triệu VNĐ):

1. Lắp đặt hệ thống IIoT cơ bản: DP cell, online pH, lưu lượng bơm, online analyzer đầu ra → dashboard giám sát thực thời gian
2. Lắp VFD + DO control cho bơm tuần hoàn lỏng → tối ưu L/G tự động
3. Bảo vệ UV thân tháp: Sơn SRI cao hoặc bảo ôn nhôm
4. Cải thiện bộ phân phối lỏng với bộ mới đạt tiêu chuẩn kỹ thuật (DPD, self-draining, ΔP_orifice đúng)

Kết quả kỳ vọng Giai đoạn 2: Hiệu suất ổn định 85–92%; tuân thủ QCVN > 99% thời gian; tiết kiệm điện và hóa chất 15–30%.

Giai đoạn 3 — Nâng cấp toàn diện dài hạn (18–36 tháng, 500–1.500 triệu VNĐ):

1. Thay thế giá thể cấu trúc PP (nếu thân tháp còn tốt): Giá thể cấu trúc 250Y hoặc 350Y thay Pall ring → tăng 2–3 NTU trong cùng thể tích
2. Digital Twin: Xây dựng mô hình truyền khối + lão hóa vật liệu PP tích hợp dữ liệu IIoT
3. Kiểm tra PAUT và đánh giá RUL toàn bộ mối hàn tháp → quyết định nâng cấp kết cấu hay thay mới dựa trên dữ liệu khoa học

Kết quả kỳ vọng Giai đoạn 3: Hiệu suất ổn định 88–95%; tuổi thọ tháp đạt đầy đủ 20–25 năm thiết kế; chi phí vận hành tổng (điện + hóa chất + bảo trì) giảm 35–55% so với trước khi triển khai.

10. Kết Luận — Từ Tháp Hấp Thụ Thụ Động Đến Hệ Thống Kiểm Soát Khí Thải Thông Minh

Tháp hấp thụ khí thải PP không phải thiết bị “lắp đặt xong, quên đi” — mà là hệ thống kỹ thuật sống động, suy giảm hiệu suất liên tục và đòi hỏi quản lý chủ động để duy trì khả năng tuân thủ môi trường dài hạn.

Ba thay đổi tư duy cốt lõi mà mọi kỹ sư và nhà quản lý tháp PP cần thực hiện:

Thay đổi 1 — Từ “thiết kế một lần” sang “quản lý hiệu suất liên tục”:
Hiệu suất tháp hấp thụ không cố định tại giá trị thiết kế — nó suy giảm theo 6 cơ chế đã phân tích. Nhận biết điều này và xây dựng hệ thống giám sát + can thiệp sớm là yếu tố phân biệt nhà máy tuân thủ QCVN liên tục với nhà máy vi phạm định kỳ.

Thay đổi 2 — Từ “kiểm soát bằng mắt” sang “kiểm soát bằng dữ liệu”:
Hệ thống IIoT với chi phí 200–500 triệu VNĐ (chiếm 5–15% giá trị tháp PP) cung cấp khả năng phát hiện sớm vấn đề trước khi gây vi phạm QCVN — tỷ lệ hoàn vốn ROI > 200% trong năm đầu triển khai là con số thực tế, không phải lý thuyết.

Thay đổi 3 — Từ “chi phí CAPEX thấp nhất” sang “TCO tối ưu”:
Tháp PP chọn giá thể cấu trúc PP thay vì Pall ring PP có CAPEX cao hơn 30–50% — nhưng hiệu suất cao hơn liên tục, tiết kiệm hóa chất 15–25%, không vi phạm QCVN và tuổi thọ đầy đủ 20–25 năm tạo ra TCO thấp hơn 30–40% so với tháp Pall ring cần thay giá thể sớm và vi phạm QCVN định kỳ.

Bảy giải pháp công nghệ được trình bày trong bài viết này không cần triển khai đồng thời — lộ trình 3 giai đoạn từ “quick wins” đến nâng cấp toàn diện cho phép mọi quy mô nhà máy cải thiện hiệu quả tháp PP phù hợp ngân sách và ưu tiên kỹ thuật. Điểm khởi đầu tốt nhất là ngay hôm nay — với giai đoạn 1 không cần đầu tư vốn lớn nhưng mang lại cải thiện hiệu suất 10–25% ngay lập tức.

Từ khóa SEO liên quan: giải pháp nâng cao hiệu quả tháp hấp thụ khí thải PP, tháp scrubber PP tối ưu hiệu suất hấp thụ, giá thể cấu trúc PP vs Pall ring hiệu suất, bộ phân phối lỏng tháp hấp thụ maldistribution, IIoT cảm biến tháp hấp thụ khí thải giám sát, Digital Twin tháp hấp thụ PP, tháp PP QCVN 19 khí thải HCl NH3 H2S, bảo trì dự đoán tháp hấp thụ PP ROI, tối ưu L/G tháp hấp thụ tiết kiệm hóa chất điện năng, tuổi thọ tháp PP 20 năm bảo vệ UV DVS 2205

Bài viết được biên soạn dựa trên tiêu chuẩn kỹ thuật DVS 2205-1/2/3, DVS 2207-4, EN 12573-1, GPSA Engineering Data Book (Section 20 — Absorption and Stripping), Perry’s Chemical Engineers’ Handbook (Section 14 — Gas Absorption), Kister H.Z. “Distillation Design & Operation” (fouling & maldistribution chapter), ISO 10816 (rung động máy), NACE SP0188 (holiday test), QCVN 19:2009/BTNMT (khí thải công nghiệp), IEC 60079-32-1 (tĩnh điện khu vực nguy hiểm) và kinh nghiệm thực tiễn thiết kế, kiểm tra và tối ưu hóa tháp hấp thụ PP tại các nhà máy hóa chất, mạ điện, phân bón và xử lý bề mặt tại Việt Nam. Chi phí tham khảo dựa trên thị trường thiết bị công nghiệp Việt Nam năm 2024 — giá trị thực tế biến động theo quy mô, nhà thầu và điều kiện vận hành cụ thể.
