Vì Sao Hai Tháp Hấp Thụ Có Cùng Kích Thước Nhưng Hiệu Suất Lại Khác Xa Nhau?

Không ít doanh nghiệp gặp tình trạng hai hệ thống tháp hấp thụ có cùng chiều cao, cùng đường kính, sử dụng chung loại vật liệu đệm và quạt hút nhưng kết quả xử lý khí thải lại khác biệt đáng kể. Một hệ thống đạt hiệu suất trên 99%, trong khi hệ thống còn lại chỉ đạt khoảng 80–90%.

Sự khác biệt này không nằm ở hình dáng bên ngoài mà đến từ quá trình truyền khối (Mass Transfer) bên trong tháp. Để đánh giá và thiết kế quá trình truyền khối, các kỹ sư thường sử dụng hai thông số quan trọng là NTU (Number of Transfer Units) và HTU (Height of a Transfer Unit).

Hiểu đúng NTU và HTU giúp doanh nghiệp lựa chọn kích thước tháp phù hợp, tránh đầu tư quá lớn nhưng vẫn không đạt tiêu chuẩn khí thải, hoặc ngược lại, thiết kế thiếu khiến hệ thống phải cải tạo sau khi vận hành.

Hiệu Suất Tháp Hấp Thụ Là Gì?

Hiệu suất của tháp hấp thụ là tỷ lệ phần trăm lượng chất ô nhiễm được loại bỏ khỏi dòng khí sau khi đi qua hệ thống.

Ví dụ:

• Nồng độ khí HCl đầu vào: 1.000 ppm
• Nồng độ sau xử lý: 10 ppm

Hiệu suất xử lý đạt khoảng 99%.

Đây là chỉ tiêu quan trọng để đánh giá khả năng đáp ứng quy chuẩn môi trường của hệ thống xử lý khí thải.

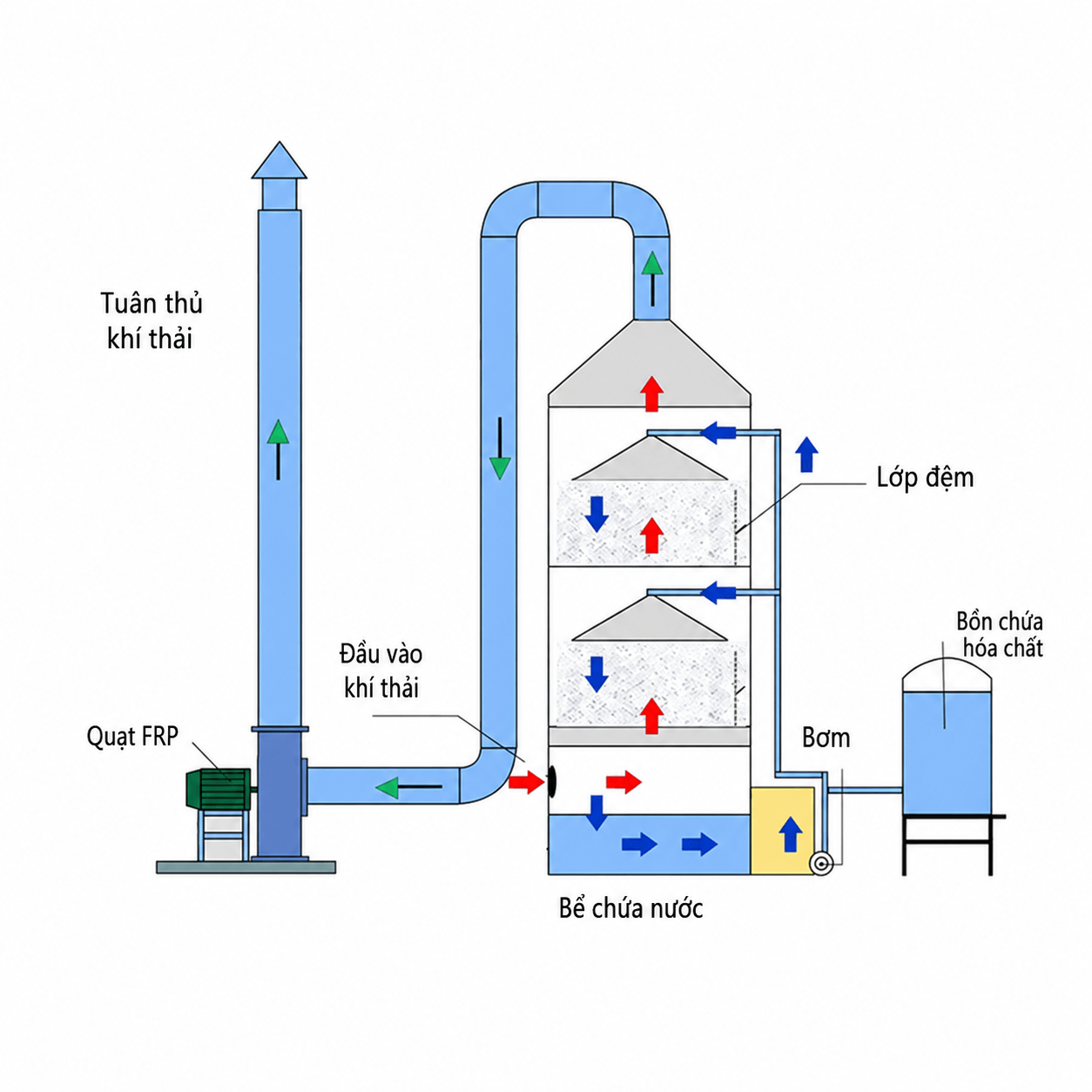

Cơ Chế Hoạt Động Của Tháp Hấp Thụ

Trong tháp hấp thụ, dòng khí ô nhiễm và dung dịch hấp thụ chuyển động ngược chiều nhau.

Quá trình xử lý diễn ra theo ba bước:

• Các chất ô nhiễm khuếch tán từ dòng khí đến bề mặt chất lỏng.
• Chất ô nhiễm hòa tan vào dung dịch hấp thụ.
• Phản ứng hóa học hoặc hòa tan tiếp tục diễn ra, làm giảm nồng độ chất ô nhiễm trong khí.

Hiệu quả của toàn bộ quá trình phụ thuộc vào khả năng truyền khối giữa hai pha khí và lỏng.

NTU Là Gì?

NTU (Number of Transfer Units) là số đơn vị truyền khối cần thiết để đạt mức hiệu suất mong muốn.

Có thể hiểu đơn giản:

• NTU càng lớn → Khả năng loại bỏ khí ô nhiễm càng cao.
• NTU nhỏ → Hiệu suất xử lý giảm.

NTU không phải là kích thước vật lý mà là thông số phản ánh mức độ truyền khối của hệ thống.

HTU Là Gì?

HTU (Height of a Transfer Unit) là chiều cao lớp đệm cần thiết để tạo ra một đơn vị truyền khối.

HTU càng nhỏ chứng tỏ:

• Truyền khối hiệu quả hơn.
• Vật liệu đệm hoạt động tốt hơn.
• Có thể giảm chiều cao tháp mà vẫn đạt hiệu suất.

Ngược lại, HTU lớn đồng nghĩa với việc cần tháp cao hơn để đạt cùng mức xử lý.

Mối Quan Hệ Giữa NTU Và HTU

Chiều cao lớp đệm trong tháp thường được xác định theo công thức:

Chiều cao lớp đệm = HTU × NTU

Điều này có nghĩa:

• Muốn tăng hiệu suất → cần tăng NTU.
• Muốn giảm chiều cao tháp → cần giảm HTU bằng cách tối ưu vật liệu đệm và điều kiện vận hành.

Đây là nguyên tắc nền tảng trong thiết kế tháp hấp thụ hiện đại.

Những Yếu Tố Ảnh Hưởng Đến Giá Trị NTU

Nồng Độ Khí Đầu Vào

Khí có nồng độ ô nhiễm càng cao thì yêu cầu truyền khối càng lớn.

Do đó:

• Cần tăng chiều cao lớp đệm.
• Tăng diện tích tiếp xúc.
• Hoặc sử dụng nhiều tầng hấp thụ.

Mức Hiệu Suất Mong Muốn

Một hệ thống cần đạt:

• 90%
• 95%
• 98%
• 99,5%

sẽ có yêu cầu NTU hoàn toàn khác nhau.

Chỉ tăng thêm vài phần trăm hiệu suất cuối cùng cũng có thể làm kích thước tháp tăng đáng kể.

Loại Chất Ô Nhiễm

Mỗi loại khí có khả năng hòa tan khác nhau.

Ví dụ:

• HCl hấp thụ khá dễ.
• NH₃ cần điều chỉnh dung dịch phù hợp.
• SO₂ và H₂S thường yêu cầu tối ưu hóa điều kiện vận hành.

Do đó, NTU không giống nhau giữa các loại khí.

Những Yếu Tố Ảnh Hưởng Đến HTU

Loại Vật Liệu Đệm

Vật liệu đệm quyết định diện tích tiếp xúc giữa khí và chất lỏng.

Các loại phổ biến gồm:

• Pall Ring PP.
• Tellerette.
• Cascade Mini Ring.
• Structured Packing.

Đệm có diện tích bề mặt riêng lớn thường giúp giảm HTU.

Phân Bố Dung Dịch

Dung dịch hấp thụ phải được phân phối đều trên toàn bộ tiết diện tháp.

Nếu phân phối không đồng đều sẽ xuất hiện:

• Kênh dòng.
• Vùng chết.
• Giảm diện tích tiếp xúc.

Kết quả là HTU tăng và hiệu suất giảm.

Vận Tốc Dòng Khí

Nếu vận tốc quá thấp:

• Khí tiếp xúc không hiệu quả.

Nếu quá cao:

• Xuất hiện hiện tượng cuốn lỏng.
• Tăng tổn thất áp suất.
• Giảm hiệu suất truyền khối.

Thiết kế cần lựa chọn vận tốc tối ưu cho từng loại tháp.

Lưu Lượng Dung Dịch Hấp Thụ

Dung dịch quá ít:

• Không đủ hấp thụ khí.

Dung dịch quá nhiều:

• Tăng chi phí bơm.
• Tăng tiêu hao hóa chất.
• Có thể gây ngập lớp đệm.

Do đó cần xác định tỷ lệ khí/lỏng (L/G Ratio) phù hợp.

Công Thức Tính Hiệu Suất Tháp Hấp Thụ

Trong thực tế, hiệu suất xử lý thường được xác định theo công thức:

Hiệu suất (%) = [(Cin − Cout) / Cin] × 100

Trong đó:

• Cin: Nồng độ khí đầu vào.
• Cout: Nồng độ khí đầu ra.

Đây là chỉ số dùng để đánh giá kết quả vận hành sau khi hệ thống được đưa vào hoạt động.

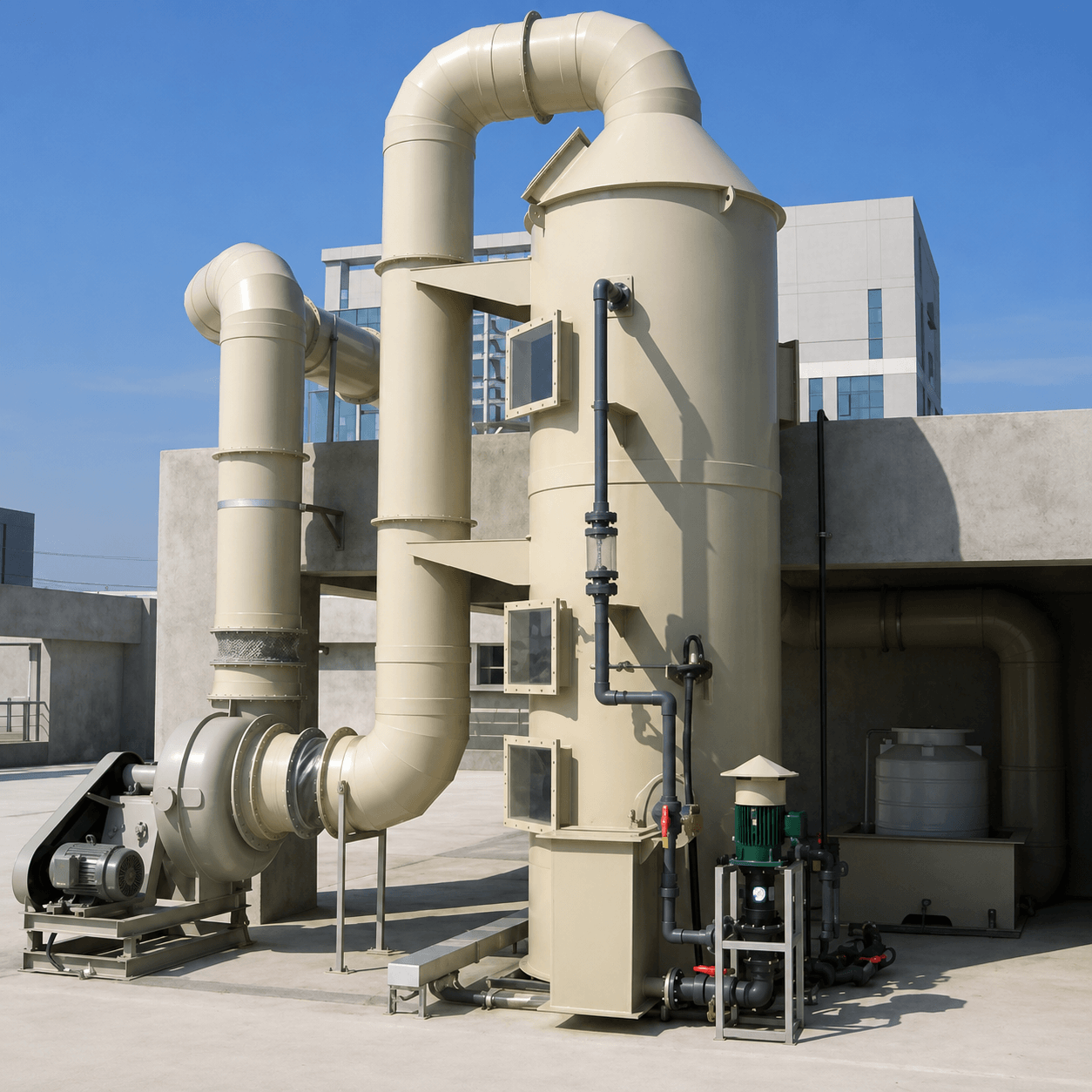

Thiết Kế Tháp Hấp Thụ Theo NTU – HTU

Một quy trình thiết kế thường bao gồm:

Bước 1

Xác định:

• Loại khí.
• Nồng độ.
• Lưu lượng.

Bước 2

Xác định:

• Hiệu suất mong muốn.
• Quy chuẩn khí thải cần đáp ứng.

Bước 3

Lựa chọn:

• Dung dịch hấp thụ.
• Vật liệu đệm.
• Tỷ lệ L/G.

Bước 4

Tính toán:

• NTU.
• HTU.
• Chiều cao lớp đệm.

Bước 5

Kiểm tra:

• Tổn thất áp suất.
• Công suất quạt.
• Công suất bơm.
• Hiệu quả vận hành.

Những Sai Lầm Khi Thiết Kế Tháp Hấp Thụ

Chỉ Tăng Chiều Cao Tháp

Chiều cao lớn không đồng nghĩa với hiệu suất cao nếu:

• Dung dịch phân phối không đều.
• Đệm không phù hợp.
• Quạt hoạt động sai lưu lượng.

Chọn Đệm Theo Giá

Đệm giá rẻ nhưng diện tích bề mặt nhỏ sẽ làm tăng HTU và buộc phải tăng chiều cao tháp.

Không Tính Đến Sự Thay Đổi Lưu Lượng

Nhiều nhà máy vận hành không ổn định theo ca sản xuất.

Nếu thiết kế chỉ theo lưu lượng trung bình, hiệu suất thực tế có thể giảm mạnh ở giờ cao điểm.

Bỏ Qua Tổn Thất Áp Suất

Tổn thất áp suất quá lớn sẽ:

• Tăng điện năng quạt.
• Giảm lưu lượng khí.
• Làm hệ thống vận hành kém hiệu quả.

Làm Thế Nào Để Đạt Hiệu Suất Trên 99%?

Để đạt hiệu suất rất cao, cần tối ưu đồng thời nhiều yếu tố:

• Lựa chọn vật liệu đệm có diện tích tiếp xúc lớn.
• Thiết kế hệ thống phân phối dung dịch đồng đều.
• Kiểm soát tỷ lệ khí/lỏng hợp lý.
• Điều chỉnh pH dung dịch hấp thụ.
• Tối ưu vận tốc khí.
• Theo dõi và bảo trì định kỳ để tránh đóng cặn trên lớp đệm.

Không có một giải pháp đơn lẻ nào đủ để nâng hiệu suất; hiệu quả đến từ sự kết hợp giữa thiết kế đúng và vận hành ổn định.

Xu Hướng Thiết Kế Tháp Hấp Thụ Hiện Đại

Các dự án mới đang chuyển sang sử dụng:

• Phần mềm mô phỏng CFD để phân tích dòng khí.
• Mô hình tính toán truyền khối chi tiết.
• Hệ thống giám sát pH và lưu lượng tự động.
• Vật liệu đệm hiệu suất cao.
• Điều khiển biến tần cho quạt và bơm nhằm tối ưu năng lượng.

Những công nghệ này giúp giảm kích thước tháp nhưng vẫn đạt hiệu suất xử lý cao và tiết kiệm chi phí vận hành.

Kết Luận

NTU và HTU là hai thông số cốt lõi trong thiết kế tháp hấp thụ, phản ánh khả năng truyền khối giữa pha khí và pha lỏng. Việc hiểu và áp dụng đúng hai khái niệm này giúp kỹ sư xác định chiều cao lớp đệm hợp lý, tối ưu hiệu suất xử lý khí thải và kiểm soát chi phí đầu tư.

Đối với doanh nghiệp, thay vì chỉ quan tâm đến kích thước hoặc giá thành thiết bị, cần đánh giá tổng thể từ loại khí cần xử lý, vật liệu đệm, tỷ lệ khí – lỏng đến điều kiện vận hành thực tế. Một hệ thống được tính toán đúng theo nguyên lý NTU – HTU sẽ hoạt động ổn định, đáp ứng yêu cầu môi trường và mang lại hiệu quả kinh tế bền vững trong suốt vòng đời khai thác.
