Kỹ thuật & vận hành tháp hấp phụ khí thải

I. TỔNG QUAN VỀ CÔNG NGHỆ HẤP PHỤ KHÍ THẢI

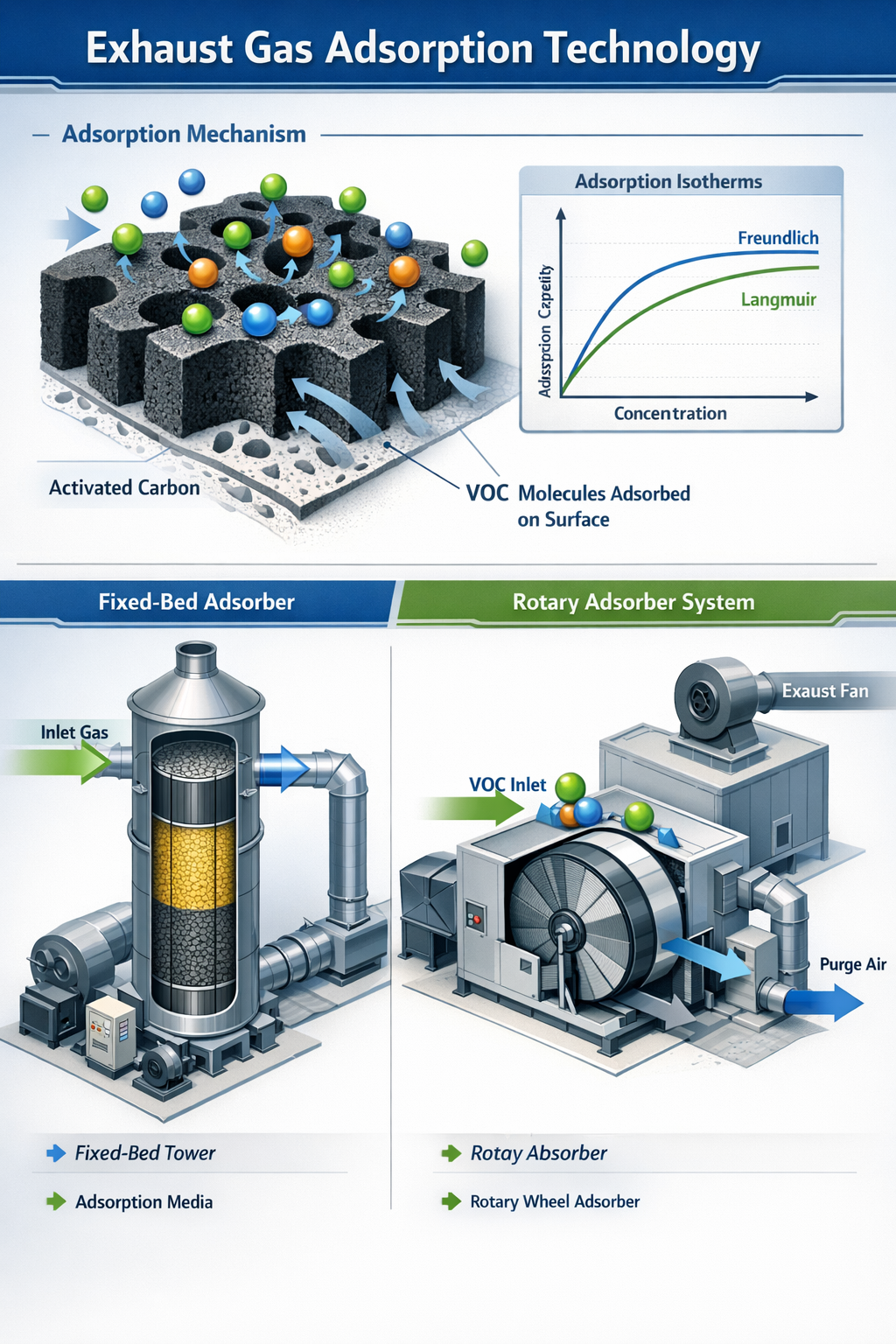

 1.1. Nguyên lý Hấp phụ (Adsorption Mechanism)

Hấp phụ là quá trình tích lũy chất ô nhiễm (chất bị hấp phụ – adsorbate) lên bề mặt vật liệu xốp rắn (chất hấp phụ – adsorbent) thông qua lực liên kết vật lý (physisorption – lực Van der Waals) hoặc liên kết hóa học (chemisorption). Trong xử lý khí thải công nghiệp, quá trình hấp phụ được ứng dụng để loại bỏ các hợp chất hữu cơ dễ bay hơi (VOCs – Volatile Organic Compounds), dung môi, mùi hôi, và một số chất ô nhiễm vô cơ có nồng độ thấp đến trung bình.

Động học hấp phụ được mô tả qua hai mô hình đẳng nhiệt phổ biến nhất trong thực tiễn kỹ thuật:

• Đẳng nhiệt Langmuir (Langmuir Isotherm): Giả định bề mặt hấp phụ đơn lớp (monolayer), đồng nhất về năng lượng, phù hợp để dự báo dung lượng bão hòa (saturation capacity) của chất hấp phụ.
• Đẳng nhiệt Freundlich (Freundlich Isotherm): Mô tả bề mặt hấp phụ không đồng nhất, thích hợp hơn với hệ thống khí thải đa thành phần trong điều kiện vận hành thực tế.

1.2. Phân loại Tháp hấp phụ

Tháp hấp phụ khí thải được phân loại theo cơ chế vận hành và cấu hình thiết kế như sau:



Loại thiết bị	Chế độ vận hành	Ứng dụng đặc trưng	Hiệu suất xử lý
Tháp than hoạt tính cố định (Fixed-bed GAC)	Gián đoạn / Liên tục	VOCs, dung môi hữu cơ	85 – 99%
Tháp hấp phụ quay (Rotary Adsorber)	Liên tục	VOCs nồng độ thấp, lưu lượng lớn	90 – 98%
Tháp zeolite cố định	Gián đoạn	NOx, SOx, hợp chất clo	80 – 95%
Tháp silica gel / Alumina	Gián đoạn	Hơi nước, axit hữu cơ	75 – 95%
Tháp PSA (Pressure Swing Adsorption)	Liên tục chu kỳ áp suất	Tách khí công nghiệp	95 – 99.9%



II. CẤU TẠO & VẬT LIỆU HẤP PHỤ

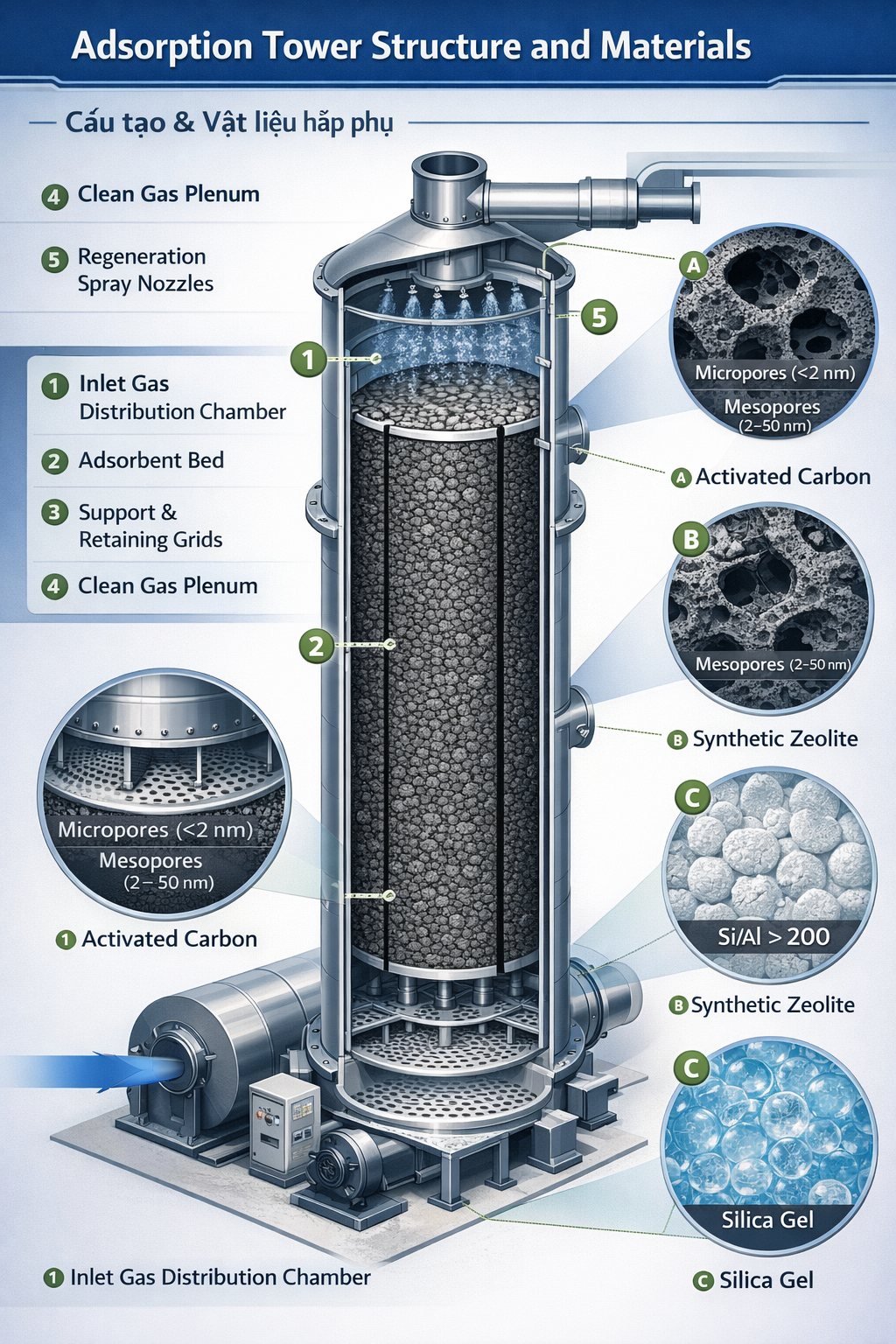

2.1. Cấu tạo tổng thể Tháp hấp phụ

Tháp hấp phụ công nghiệp điển hình bao gồm các cụm chức năng chính sau đây:



• Buồng phân phối khí vào (Inlet Distribution Chamber): Đảm bảo phân phối đồng đều dòng khí thải qua toàn bộ tiết diện ngang của lớp vật liệu hấp phụ, tránh hiện tượng kênh dòng (channeling) làm giảm hiệu suất tiếp xúc pha.
• Lớp vật liệu hấp phụ (Adsorbent Bed): Lớp lõi công nghệ của hệ thống; chiều cao lớp vật liệu được tính toán theo thời gian tiếp xúc rỗng (EBCT – Empty Bed Contact Time), thông thường EBCT = 1–10 giây cho VOCs.
• Hệ thống lưới đỡ và lưới chắn (Support & Retaining Screens): Chịu tải trọng tĩnh của vật liệu hấp phụ, ngăn ngừa cuốn theo dòng khí (entrainment) và đảm bảo phân phối áp suất đồng đều.
• Buồng thu khí sạch (Clean Gas Plenum): Thu gom khí sau xử lý trước khi thải ra môi trường qua ống khói hoặc phân phối tái sử dụng.
• Hệ thống vòi phun hoàn nguyên (Regeneration Nozzle System): Đối với tháp có chức năng tái sinh (in-situ regeneration), hệ thống phun hơi nước hoặc khí nóng được bố trí để giải hấp (desorption) chất ô nhiễm khỏi bề mặt vật liệu.

2.2. Vật liệu hấp phụ công nghiệp (Industrial Adsorbents)

▶  2.2.1. Than hoạt tính (Activated Carbon – AC)

Than hoạt tính là vật liệu hấp phụ phổ biến nhất trong xử lý VOCs và dung môi hữu cơ. Các thông số đặc trưng quan trọng:

• Diện tích bề mặt BET (BET Surface Area): 700 – 1.500 m²/g, xác định bằng phương pháp hấp phụ N₂ theo chuẩn ISO 9277.
• Phân bố kích thước mao quản (Pore Size Distribution): Micropore (< 2 nm) chiếm ưu thế trong hấp phụ VOCs; mesopore (2–50 nm) đóng vai trò khuếch tán nội pha; macropore (> 50 nm) tạo kênh vận chuyển.
• Số iod (Iodine Number): Chỉ thị hoạt tính hấp phụ, thông thường 800–1.200 mg/g cho loại than chất lượng kỹ thuật.
• Chỉ số CCl₄ (Carbon Tetrachloride Activity): Biểu thị tỷ lệ phần trăm hấp phụ CCl₄, điển hình 45–70% cho than công nghiệp.



▶  2.2.2. Zeolite tổng hợp (Synthetic Zeolite)

Zeolite là aluminosilicate tinh thể vi xốp với cấu trúc mao quản đồng đều và có khả năng điều chỉnh tính chọn lọc ion. Trong xử lý khí thải, zeolite hydrophobic (tỷ số Si/Al cao, thường > 200) được ưu tiên do khả năng hấp phụ VOCs trong môi trường độ ẩm cao mà không bị cạnh tranh hơi ẩm – khắc phục nhược điểm của than hoạt tính trong điều kiện khí thải bão hòa ẩm.



▶  2.2.3. Silica gel & Nhôm oxit hoạt tính (Silica Gel & Activated Alumina)

Silica gel và γ-Al₂O₃ (nhôm oxit hoạt tính) được sử dụng chủ yếu để xử lý khí ẩm, axit hữu cơ và một số hơi dung môi phân cực. Đặc điểm nổi bật là khả năng chịu nhiệt độ tái sinh cao (250–350°C) và độ bền cơ học tốt hơn than hoạt tính trong môi trường kiềm.



III. THÔNG SỐ KỸ THUẬT VẬN HÀNH



3.1. Các thông số thiết kế cơ bản

Thông số	Ký hiệu	Đơn vị	Giá trị điển hình	Ghi chú
Thời gian tiếp xúc rỗng	EBCT	giây	1 – 10	VOCs nồng độ thấp – cao
Vận tốc dòng bề mặt	SFV	m/min	0,15 – 0,45	Tránh fluidization
Áp suất giảm (tầng)	ΔP	Pa/m	200 – 800	Phụ thuộc cỡ hạt
Nhiệt độ vận hành	T	°C	< 40 (AC), < 120 (Zeo)	Trên 40°C giảm dung lượng AC
Độ ẩm tương đối đầu vào	RH	%	< 50% (AC), < 90% (Zeo)	Ẩm cao làm giảm dung lượng
Kích thước hạt vật liệu	dp	mm	1,5 – 4,0 (AC)	Cân bằng ΔP và động học
Chiều cao lớp hấp phụ	H	m	0,5 – 3,0	Thiết kế theo MTZ
Nồng độ đầu vào	C₀	mg/m³	50 – 5.000	Phổ biến ứng dụng

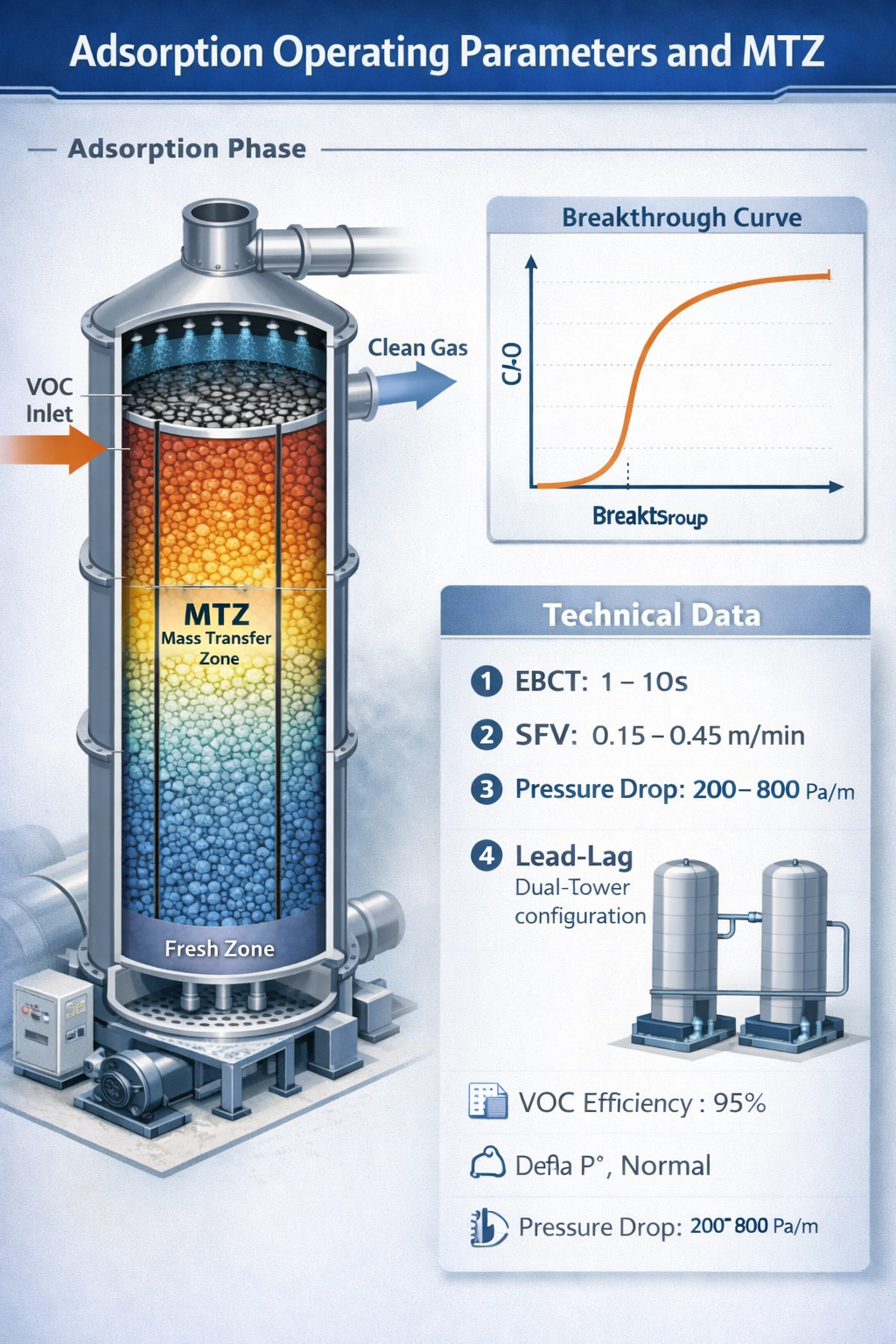

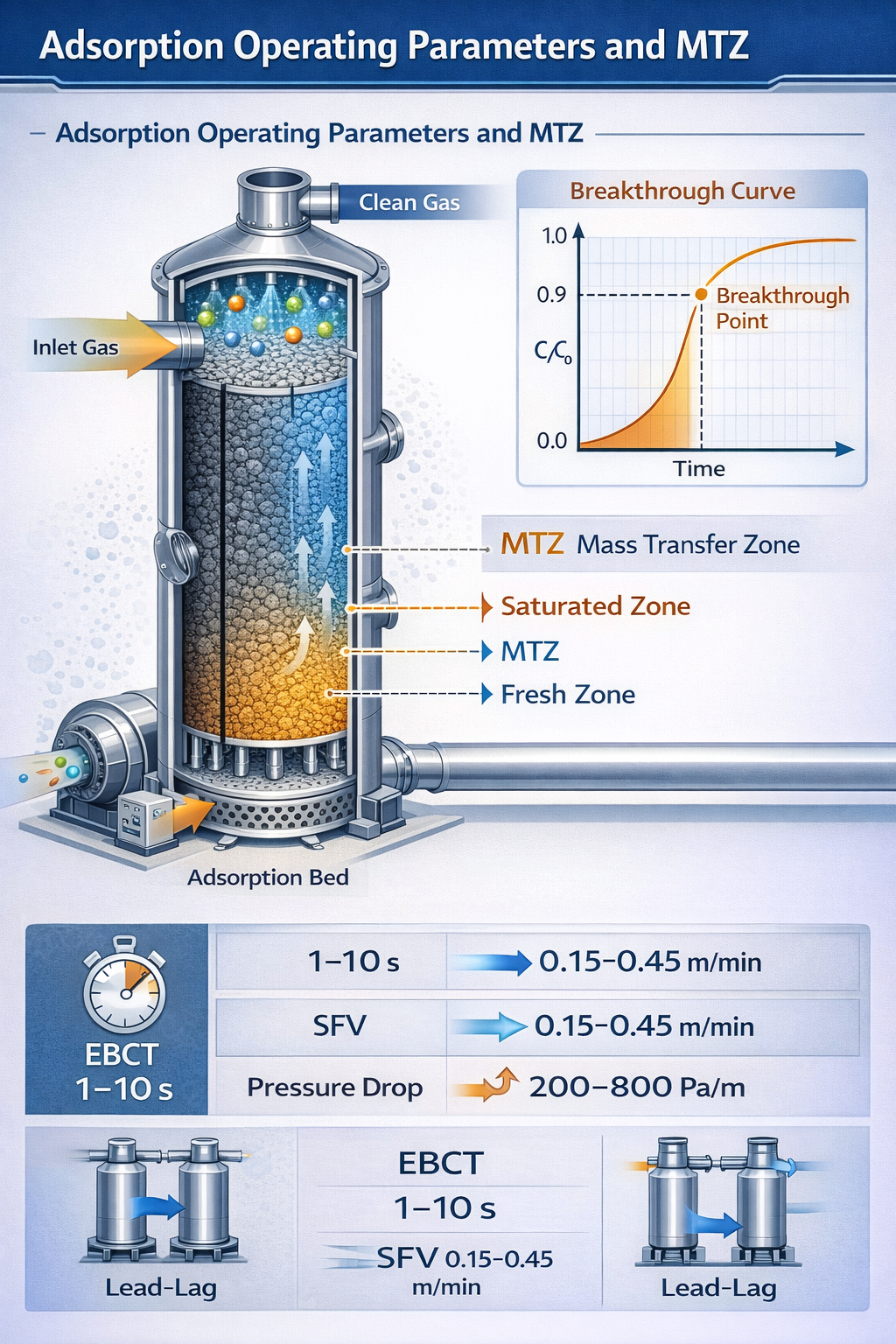

3.2. Khái niệm Vùng truyền khối (Mass Transfer Zone – MTZ)

MTZ là vùng chiều cao trong lớp vật liệu hấp phụ nơi diễn ra quá trình hấp phụ chủ yếu tại một thời điểm vận hành xác định. Chiều dài MTZ phụ thuộc vào:

• Hệ số truyền khối pha khí (Gas-film mass transfer coefficient – kg): Phụ thuộc vào vận tốc dòng chảy và tính chất khuếch tán của chất ô nhiễm.
• Hệ số khuếch tán trong mao quản (Intra-particle diffusivity – De): Đặc tính vật liệu và kích thước mao quản.
• Hằng số cân bằng (Equilibrium constant): Xác định bởi đường đẳng nhiệt hấp phụ tại điều kiện vận hành.

Điểm phá vỡ (Breakthrough Point) được định nghĩa là thời điểm nồng độ đầu ra (C_out) đạt 5–10% nồng độ đầu vào (C₀). Đường cong phá vỡ (Breakthrough Curve) là công cụ thiết yếu trong giám sát vận hành và lập kế hoạch thay thế/tái sinh vật liệu.



⚙  Lưu ý kỹ thuật quan trọng về MTZ ✦  Tỷ số H_bed / L_MTZ ≥ 2,0 để đảm bảo hiệu suất xử lý > 95% trong giai đoạn đầu chu kỳ. ✦  Đối với hệ thống liên tục, khuyến nghị bố trí 2 tháp nối tiếp (lead-lag configuration) để phát hiện breakthrough sớm. ✦  Theo dõi ΔP tăng đột biến (> 20% giá trị ban đầu) có thể là dấu hiệu bết dính (fouling) hoặc vỡ vụn vật liệu.



IV. QUY TRÌNH VẬN HÀNH & TÁI SINH



4.1. Chu kỳ vận hành Hấp phụ – Tái sinh (Adsorption – Regeneration Cycle)

Đối với tháp than hoạt tính cố định trong công nghiệp, quy trình vận hành tiêu chuẩn bao gồm ba giai đoạn trong một chu kỳ hoàn chỉnh:



• Giai đoạn Hấp phụ (Adsorption Phase): Dòng khí thải đi qua lớp than hoạt tính từ trên xuống dưới (downflow) hoặc từ dưới lên (upflow). Vận tốc bề mặt (superficial velocity) được duy trì trong ngưỡng thiết kế. Vận hành đến khi nồng độ đầu ra tiếp cận điểm breakthrough cho phép.
• Giai đoạn Tái sinh (Regeneration / Desorption Phase): Hơi nước bão hòa (tốt nhất ở 110–140°C, 0,1–0,3 MPa) hoặc khí nitơ nóng được bơm ngược chiều (countercurrent) qua lớp than để giải hấp VOCs. Hơi nước kết hợp VOC sau đó được ngưng tụ và phân tách trong bồn decanter.
• Giai đoạn Làm khô và Làm nguội (Drying & Cooling Phase): Than sau tái sinh được sấy khô bằng dòng không khí nóng (hot purge) rồi làm nguội bằng không khí môi trường trước khi đưa trở lại chu kỳ hấp phụ kế tiếp. Độ ẩm than sau giai đoạn này cần < 10% (khối lượng).

4.2. Tái sinh bằng Hơi nước (Steam Regeneration – Kỹ thuật ưu tiên)

Tái sinh bằng hơi nước là phương pháp phổ biến nhất trong công nghiệp hóa chất và sơn phủ. Lượng hơi nước cần thiết cho tái sinh thường được tính theo tỷ lệ hơi/VOC hấp phụ (steam-to-VOC ratio), điển hình từ 2,5:1 đến 5:1 (khối lượng). Các yếu tố ảnh hưởng đến hiệu quả tái sinh:

• Nhiệt độ hơi nước: Hơi quá nhiệt (superheated steam) cải thiện khả năng desorption nhưng tăng chi phí năng lượng.
• Lưu lượng hơi (Steam Flow Rate): Tốc độ tái sinh nhanh (< 2 giờ/chu kỳ) đòi hỏi lưu lượng hơi cao hơn.
• Phương hướng dòng ngược chiều (Countercurrent): Tái sinh ngược chiều so với chiều hấp phụ cho hiệu quả giải hấp cao hơn và bảo vệ vùng đầu ra khỏi tái nhiễm bẩn.



4.3. Kiểm soát chất lượng vận hành – Các chỉ số KPI

Chỉ số KPI	Phương pháp đo	Giá trị mục tiêu	Hành động khắc phục
Hiệu suất xử lý VOCs (%)	FID/PID analyzer đầu ra	≥ 95%	Kiểm tra breakthrough, thay thế than
Thời gian breakthrough (h)	Online monitoring C_out/C₀	≥ 80% thời gian thiết kế	Giảm tải lượng đầu vào
Tổn thất áp suất ΔP (Pa)	Differential pressure transmitter	< 120% ΔP thiết kế	Vệ sinh / thay thế lớp hấp phụ
Nhiệt độ lớp hấp phụ (°C)	Thermocouple đa điểm	< 40°C (AC) trong giai đoạn hấp phụ	Kiểm tra điểm nóng cục bộ (hot spot)
Hoạt tính than (%CCl₄)	Kiểm tra định kỳ mẫu than	≥ 60% hoạt tính ban đầu	Lên kế hoạch thay than



V. AN TOÀN VÀ QUẢN LÝ RỦI RO



5.1. Nguy cơ cháy nổ trong Tháp hấp phụ than hoạt tính

Than hoạt tính có khả năng oxy hóa tự phát (spontaneous oxidation) khi nhiệt độ lớp than tăng quá 70°C trong môi trường có oxy. Hiện tượng điểm nóng (hot spot) thường xuất hiện tại vùng cuối lớp than khi nồng độ VOC đầu vào cao hoặc khi than bị bão hòa và quá trình oxy hóa VOC đã hấp phụ tỏa nhiệt. Các biện pháp kiểm soát rủi ro bắt buộc bao gồm:

• Hệ thống đo nhiệt độ đa điểm (Multi-point thermocouple array): Bố trí tại ít nhất 3 độ cao trong lớp than, kết nối trực tiếp vào hệ thống điều khiển DCS/SCADA với cảnh báo ở 55°C và tự động ngắt dòng khí ở 70°C.
• Hệ thống phun nước dập lửa (Deluge System) hoặc hệ thống inert gas flooding (N₂/CO₂): Kích hoạt tự động khi nhiệt độ ≥ 70°C hoặc khi phát hiện khói trong buồng than.
• Kiểm soát nồng độ đầu vào: Không cho phép nồng độ VOC đầu vào vượt 25% giới hạn nổ dưới (LEL – Lower Explosive Limit) của hỗn hợp khí.
• Hệ thống phân tích LEL trực tuyến (Online LEL Analyzer): Bố trí tại đầu vào và đầu ra tháp, với ngưỡng cảnh báo 25% LEL và cắt nguồn tại 50% LEL.



5.2. Xử lý than hoạt tính thải (Spent Activated Carbon Management)

Than hoạt tính sau nhiều chu kỳ tái sinh (thông thường 3–5 năm vận hành) mất hoạt tính do tích lũy cặn polyme hóa (polymerized residues), nhiễm bẩn vô cơ và suy giảm cấu trúc vi xốp. Than thải có thể chứa VOCs độc hại (toluene, benzene, chlorinated solvents) và phải được phân loại là chất thải nguy hại (hazardous waste) theo QCVN 07:2009/BTNMT. Phương án xử lý cuối vòng đời bao gồm: tái hoạt hóa nhiệt (thermal reactivation tại 800–900°C), đốt trong lò đốt công nghiệp có kiểm soát khí thải, hoặc chôn lấp tại bãi chôn lấp chất thải nguy hại được cấp phép.



VI. TỐI ƯU HÓA VẬN HÀNH & XU HƯỚNG CÔNG NGHỆ



6.1. Tích hợp Hệ thống Giám sát thông minh (Smart Monitoring Integration)

Công nghệ giám sát vận hành hiện đại tích hợp các cảm biến IoT công nghiệp (Industrial IoT) kết hợp thuật toán phân tích dữ liệu theo thời gian thực để dự đoán thời điểm breakthrough và tối ưu hóa chu kỳ tái sinh. Mô hình dự đoán breakthrough thường áp dụng mô hình Thomas (Thomas Model) hoặc Yoon-Nelson, được hiệu chỉnh liên tục bằng dữ liệu vận hành thực tế.



6.2. Xu hướng Công nghệ tiên tiến

• Rotor Concentrator + RTO (Regenerative Thermal Oxidizer): Kết hợp tháp hấp phụ rotor zeolite với RTO để xử lý VOCs lưu lượng lớn, nồng độ thấp (< 500 mg/m³) – hiệu suất xử lý > 99%, tiết kiệm năng lượng đáng kể so với RTO đơn thuần.
• Tháp hấp phụ vật liệu MOF (Metal-Organic Frameworks): Vật liệu khung cơ kim với diện tích bề mặt cực cao (> 3.000 m²/g) và khả năng điều chỉnh tính chọn lọc phân tử – đang trong giai đoạn thương mại hóa cho các ứng dụng đặc thù (benzene, toluene, xylene).
• Hấp phụ điện nhiệt (Electrothermal Desorption): Tái sinh bằng cách gia nhiệt trực tiếp lớp than hoạt tính bằng dòng điện, giảm thời gian tái sinh xuống còn 15–30 phút, tiết kiệm nước và không sinh ra nước thải tái sinh.
• Hệ thống PSA kết hợp hấp phụ hóa học (Hybrid Chemical-Physical Adsorption): Tích hợp vật liệu hấp phụ chức năng hóa (functionalized adsorbents) để xử lý đồng thời đa thành phần ô nhiễm bao gồm cả chất hữu cơ lẫn H₂S, NH₃, HCl trong một thiết bị duy nhất.



📋  Kết luận & Khuyến nghị Chuyên gia ✦  Lựa chọn vật liệu hấp phụ phải dựa trên đặc tính lý hóa của khí thải: nồng độ, thành phần, nhiệt độ, độ ẩm và yêu cầu hiệu suất xử lý. ✦  Thiết kế hệ thống Lead-Lag (2 tháp nối tiếp) là giải pháp kỹ thuật tối ưu cho vận hành liên tục không gián đoạn. ✦  Đầu tư hệ thống giám sát trực tuyến (online monitoring) là bắt buộc để đảm bảo tuân thủ QCVN và vận hành kinh tế. ✦  Bảo trì dự phòng định kỳ theo lịch kiểm tra hoạt tính than (3–6 tháng/lần) giúp tránh sự cố vận hành đột xuất. ✦  Tuân thủ nghiêm ngặt quy trình phòng cháy chữa cháy đặc thù cho tháp than hoạt tính theo TCVN 3890:2023.
