Ống nhựa PP (Polypropylene) đứng trước câu hỏi thực tiễn mà mọi kỹ sư thiết kế hệ thống đường ống trong môi trường hóa chất đều phải trả lời: không phải PP có chịu được hóa chất hay không — mà là PP chịu được hóa chất cụ thể nào, ở nồng độ nào, nhiệt độ nào, trong bao lâu và với điều kiện kết cấu nào?
Đây là câu hỏi kỹ thuật nhiều chiều, không có câu trả lời đơn giản. Hệ thống ống PP hoàn toàn có thể vận hành tin cậy 20–25 năm trong môi trường axit vô cơ đậm đặc, kiềm mạnh và dung dịch muối ăn mòn — nhưng chỉ khi được thiết kế, thi công và vận hành theo một tập hợp điều kiện kỹ thuật đồng bộ, nghiêm ngặt và có khoa học.
Bài viết này cung cấp khung phân tích kỹ thuật toàn diện — từ cơ chế phân tử của kháng hóa chất PP, phương pháp đánh giá tương thích hóa học định lượng, chiến lược lựa chọn grade vật liệu, thiết kế kết cấu chịu môi trường khắc nghiệt, đến các biện pháp vận hành bảo vệ dài hạn — giúp kỹ sư và doanh nghiệp ra quyết định đúng đắn và đặt nền tảng cho hệ thống ống PP thực sự bền vững.
1. Nền Tảng Phân Tử — Tại Sao PP Kháng Hóa Chất Tốt Trong Môi Trường Ăn Mòn?
1.1. Cấu trúc đại phân tử polyolefin — Nguồn gốc của tính trơ hóa học
Để hiểu giới hạn thực sự của khả năng kháng hóa chất PP, cần bắt đầu từ cấu trúc hóa học phân tử:
Polypropylene là polymer tổng hợp từ monomer propylene (CH₃-CH=CH₂) theo cơ chế trùng hợp Ziegler-Natta hoặc metallocene, tạo thành chuỗi polyolefin dạng:
–[CH₂–CH(CH₃)]ₙ–
Cấu trúc này mang hai đặc điểm hóa học cốt lõi quyết định tính kháng hóa chất:
Đặc điểm 1 — Không phân cực (Nonpolar backbone):
Chuỗi carbon chính của PP không có nhóm chức phân cực (-OH, -COOH, -NH₂, -C=O, -O-) — những nhóm chức này vốn là điểm tấn công ưu tiên của axit, kiềm, chất oxy hóa và dung môi phân cực. Vắng mặt hoàn toàn các nhóm chức dễ bị tấn công làm PP về cơ bản trơ về mặt hóa học (chemically inert) với phần lớn tác nhân ăn mòn vô cơ.
Đặc điểm 2 — Liên kết C–C và C–H bão hòa (Saturated bonds):
Không có liên kết đôi C=C dọc chuỗi chính (như trong polybutadiene hay polyisoprene) — liên kết đôi C=C là vị trí tấn công ưu tiên của các tác nhân oxy hóa mạnh (O₃, Cl₂, HNO₃ đặc, H₂O₂ đặc). PP bão hòa kháng oxy hóa tốt hơn elastomer và polymer không bão hòa.
Nhưng tại sao PP vẫn có giới hạn kháng hóa chất?
Nhóm methyl phụ (-CH₃) trên mạch chính PP — khác với polyethylene (PE) không có nhóm phụ — tạo ra điểm nhạy cảm bậc ba (tertiary carbon) trên mỗi đơn vị lặp lại. Carbon bậc ba có năng lượng liên kết C–H thấp hơn carbon bậc một và bậc hai, dễ bị trừu xuất H bởi gốc tự do trong quá trình oxy hóa hơn PE. Đây chính là lý do PP có tốc độ lão hóa nhiệt-oxy hóa nhanh hơn PE và yêu cầu hệ thống phụ gia chống oxy hóa (antioxidant package) mạnh hơn.
1.2. Cơ chế tương tác hóa học — Axit, kiềm và dung môi tác động lên PP như thế nào?
Với axit vô cơ không oxy hóa (HCl, H₂SO₄ loãng, H₃PO₄, HBr):
Không có phản ứng hóa học nào xảy ra giữa PP và các axit này trong điều kiện nhiệt độ phòng đến ~70°C. Ion H⁺ không có cơ chế tấn công chuỗi polyolefin, ion anion (Cl⁻, SO₄²⁻, Br⁻) cũng không. Đây là lý do PP-H là vật liệu tiêu chuẩn cho hệ thống dẫn HCl công nghiệp ở mọi nồng độ đến 37% ở nhiệt độ phòng.
Với kiềm mạnh (NaOH, KOH) ở mọi nồng độ:
Không có xà phòng hóa (saponification) — phản ứng đặc trưng phá hủy polyester và polyamide trong kiềm. Chuỗi polyolefin PP không có liên kết ester hay amide có thể bị thủy phân. PP là vật liệu kiềm-trơ tuyệt đối trong phạm vi nhiệt độ vận hành thực tế.
Với axit vô cơ oxy hóa mạnh (H₂SO₄ > 80%, HNO₃ > 40%, HClO₄ đặc):
Tác nhân oxy hóa mạnh tấn công carbon bậc ba trên chuỗi PP, phân cắt mạch polymer và tạo ra hydroperoxide (-OOH) — khởi động chuỗi oxy hóa phân hủy. Đây là giới hạn hóa học thực sự của PP — không phải giới hạn của thiết kế hay thi công.
Với hydrocarbon thơm và dung môi clo hóa (toluene, xylene, DCM, chloroform):
Nguyên tắc “Like Dissolves Like” (tương tự hòa tan tương tự) — thông số hòa tan Hansen (Hansen Solubility Parameter) của hydrocarbon thơm và clo hóa gần với PP polyolefin, dẫn đến thẩm thấu dung môi vào pha vô định hình (amorphous phase) của PP, gây trương nở (swelling), làm mềm và cuối cùng mất cơ tính.
2. Ma Trận Tương Thích Hóa Học Định Lượng — Công Cụ Ra Quyết Định Kỹ Thuật
2.1. Không chỉ “tương thích” hay “không tương thích” — Cần đánh giá theo 4 biến số
Sai lầm phổ biến nhất khi đánh giá tương thích PP với hóa chất là tra cứu bảng tra đơn giản (rating A/B/C/D) mà không xem xét đủ 4 biến số kiểm soát đồng thời:
Khả năng chịu đựng = f(Tên hóa chất, Nồng độ, Nhiệt độ, Thời gian tiếp xúc)
Thay đổi bất kỳ biến số nào cũng có thể chuyển PP từ “tương thích hoàn toàn” sang “không tương thích” — với cùng một hóa chất.
Ví dụ minh họa với H₂SO₄:
| Nồng độ H₂SO₄ | Nhiệt độ | Đánh giá tương thích PP-H | Giải thích cơ chế |
|---|---|---|---|
| 10% | 20°C | ✅ Xuất sắc — dùng được | Axit loãng, không oxy hóa đáng kể |
| 50% | 20°C | ✅ Tốt — dùng được | Vẫn trong vùng axit không oxy hóa |
| 70% | 20°C | ⚠️ Hạn chế — kiểm tra thực nghiệm | Tiếp cận ngưỡng oxy hóa |
| 70% | 60°C | ❌ Không nên dùng | Nhiệt độ + nồng độ cao làm tăng đột biến tốc độ oxy hóa |
| 98% | 20°C | ❌ Không dùng | H₂SO₄ đặc là tác nhân oxy hóa/sulfonyl hóa mạnh phá hủy PP |
| 98% | 60°C | ❌ Tuyệt đối không | Phản ứng phá hủy mạnh, nguy hiểm nghiêm trọng |
2.2. Bảng tương thích định lượng — Các hóa chất ăn mòn mạnh phổ biến nhất trong công nghiệp Việt Nam
| Hóa chất | Nồng độ vận hành | PP-H tương thích? | T_max (°C) | Ghi chú kỹ thuật |
|---|---|---|---|---|
| HCl | Đến 37% | ✅ Xuất sắc | 70 | Grade PP dẫn đầu cho HCl — lựa chọn tiêu chuẩn |
| H₂SO₄ | < 50% | ✅ Tốt | 60 | Nồng độ tăng → nhiệt độ cho phép giảm |
| H₂SO₄ | 50–70% | ⚠️ Hạn chế | 40 | Kiểm tra thực nghiệm khuyến nghị |
| H₂SO₄ | > 80% | ❌ Không dùng | — | Phản ứng sulfonyl hóa phá hủy PP |
| HNO₃ | < 30% | ⚠️ Tương đối tốt | 40 | HNO₃ là tác nhân oxy hóa — giới hạn T thấp |
| HNO₃ | > 40% | ❌ Không dùng | — | Oxy hóa mạnh phân hủy nhanh PP |
| HF | < 20%, nguội | ⚠️ Hạn chế | 30 | Thẩm thấu HF cao; xem xét PVDF |
| NaOH | Mọi nồng độ | ✅ Xuất sắc | 70 | Không xà phòng hóa PP — kiềm-trơ tuyệt đối |
| KOH | Mọi nồng độ | ✅ Xuất sắc | 70 | Tương tự NaOH |
| H₂O₂ | < 30% | ✅ Tốt | 40 | Oxy hóa vừa phải; tăng nồng độ → giảm T cho phép |
| H₂O₂ | > 50% | ❌ Không dùng | — | Oxy hóa mạnh phá hủy PP |
| NaOCl (Javel) | < 15%, nguội | ✅ Tốt | 30 | Nồng độ clo tự do và pH ảnh hưởng lớn |
| Cl₂ khí | < 0,5% (pha khí loãng) | ⚠️ Hạn chế | 25 | Chỉ pha khí loãng; lỏng nguyên chất — không dùng |
| FeCl₃ | Mọi nồng độ | ✅ Xuất sắc | 60 | Ứng dụng in mạch PCB điển hình |
| CuSO₄ | Mọi nồng độ | ✅ Xuất sắc | 60 | Mạ đồng — PP là lựa chọn hàng đầu |
| NiSO₄ + H₂SO₄ (dung dịch mạ Watts) | Theo công thức mạ | ✅ Tốt | 55 | Tiêu chuẩn ngành mạ niken |
| CrO₃ (axit chromic) | 200–300 g/L | ✅ Tốt | 50 | PP-H chịu được CrO₃ — lợi thế lớn so với thép |
| NH₃ (dung dịch) | Đến 25% | ✅ Tốt | 60 | Không phản ứng với chuỗi polyolefin |
| H₃PO₄ | Mọi nồng độ | ✅ Xuất sắc | 60 | Axit không oxy hóa — hoàn toàn tương thích |
| Axit acetic | < 50% | ✅ Tốt | 40 | Axit hữu cơ yếu — PP tương thích tốt |
| Toluene / Xylene (lỏng) | Mọi nồng độ | ❌ Không dùng | — | Trương nở và mềm hóa PP — dùng PVDF/thép |
| DCM, Chloroform | Mọi nồng độ | ❌ Không dùng | — | Dung môi hòa tan PP — nguy hiểm |
| Acetone lỏng nguyên chất | Nguyên chất | ❌ Rất hạn chế | — | Trương nở đáng kể; pha hơi loãng — có thể chấp nhận |
| Ethanol / IPA | < 50% | ✅ Tốt | 40 | Alcohol phân cực ít tấn công PP |
| Formaldehyde (formalin) | Đến 40% | ✅ Tốt | 40 | Dung dịch nước — PP tương thích |
Lưu ý: Bảng mang tính định hướng. Mọi ứng dụng cụ thể phải được xác nhận bằng Chemical Resistance Chart chính thức từ nhà sản xuất PP tại điều kiện nhiệt độ và nồng độ vận hành thực tế.
2.3. Phương pháp đánh giá tương thích theo Hansen Solubility Parameter (HSP)
Với hóa chất không có dữ liệu tương thích sẵn có hoặc hỗn hợp dung môi phức tạp, Lý thuyết Thông số Hòa tan Hansen cung cấp công cụ dự báo định lượng:
Mỗi chất được đặc trưng bởi vector ba chiều (δD, δP, δH) — thông số phân tán (dispersion), phân cực (polar) và liên kết hydro (hydrogen bonding) trong không gian HSP:
- PP-H: δD = 18,0; δP = 0; δH = 1,0 (MPa^0,5) — polyolefin không phân cực
- Toluene: δD = 18,0; δP = 1,4; δH = 2,0 → Khoảng cách HSP (Ra) từ toluene đến PP = √[4(18-18)² + (1,4-0)² + (2,0-1,0)²] ≈ 1,7 MPa^0,5 — rất gần → tương thích mạnh → trương nở PP
- NaOH aq.: δD = 15,5; δP = 16,0; δH = 42,3 → Ra từ NaOH đến PP >> Ro_PP ≈ 7,0 MPa^0,5 → không tương thích về mặt hòa tan → PP kháng NaOH hoàn toàn
Quy tắc: Nếu Ra < Ro (Radius of Interaction của PP ≈ 7–8 MPa^0,5), hóa chất có khả năng thẩm thấu và tương tác với PP. Nếu Ra > Ro, PP về nguyên tắc kháng hóa chất đó theo cơ chế hòa tan.
3. Lựa Chọn Grade PP Và Thông Số SDR Phù Hợp Với Môi Trường Hóa Chất Khắc Nghiệt
3.1. Nguyên tắc lựa chọn grade PP theo môi trường
Trong cùng nhóm hóa chất tương thích, lựa chọn grade PP quyết định khả năng chịu đựng dài hạn:
PP-H (Homopolymer) — Lựa chọn mặc định cho môi trường khắc nghiệt:
Độ kết tinh cao (65–70%), modulus đàn hồi lớn nhất (E ≈ 1.500–1.800 MPa tại 20°C), nhiệt độ làm mềm Vicat cao nhất (~150°C), kháng hóa chất tốt nhất trong nhóm PP tiêu chuẩn. Đây là grade được tham chiếu trong DVS 2205 cho thiết kế thiết bị chứa và đường ống hóa chất công nghiệp.
Phụ gia chống oxy hóa (Antioxidant Package) trong PP-H — Yếu tố ẩn quyết định:
Không phải mọi PP-H đều như nhau. Chất lượng và số lượng hệ thống phụ gia chống oxy hóa (hindered phenol primary AO + phosphite secondary AO + hindered amine light stabilizer — HALS) khác nhau giữa các nhà sản xuất, tạo ra sự khác biệt lớn về tuổi thọ thực tế:
- OIT (Oxidative Induction Time) > 30 phút (DSC tại 200°C/O₂) — chỉ số sức khỏe tối thiểu cho PP-H công nghiệp chất lượng
- PP-H với hệ thống AO premium đạt OIT > 60 phút — tuổi thọ vật liệu dài hơn 30–60%
- PP tái chế hay phẩm chất thấp OIT < 10 phút — hệ thống AO cạn kiệt, vật liệu suy giảm nhanh
PP-EL — Bắt buộc trong môi trường điện phân và hóa chất dễ cháy:
Với điện trở suất bề mặt 10⁶–10⁹ Ω/□, PP-EL không chỉ giải quyết vấn đề an toàn tĩnh điện mà còn ngăn ngừa ăn mòn điện hóa cục bộ (electrochemical pitting) trên bề mặt ống trong môi trường dung dịch điện ly có dòng điện.
3.2. Lựa chọn SDR (Standard Dimension Ratio) — Kiểm soát ứng suất thành ống trong môi trường hóa chất
SDR (Standard Dimension Ratio) = D_o / e (đường kính ngoài / độ dày thành) — thông số xác định khả năng chịu áp suất của ống PP:
MOP = (2 × σ_d × fT) / (SDR – 1)
Trong đó σ_d là ứng suất thiết kế từ đường cong LTHS theo ISO 9080 tại nhiệt độ vận hành. Trong môi trường hóa chất khắc nghiệt, nguyên tắc chọn SDR:
Giảm SDR (tăng độ dày thành) để tạo biên an toàn bổ sung:
| Môi trường | SDR khuyến nghị | Lý do |
|---|---|---|
| Nước sạch, nước muối — nhiệt độ phòng | SDR 17–26 | Môi trường ít xâm thực, có thể dùng thành mỏng |
| Axit loãng < 30%, nhiệt độ phòng | SDR 11–17 | Môi trường ăn mòn vừa phải |
| Axit đậm đặc (HCl > 20%, H₂SO₄ 30–70%) | SDR 7,4–11 | Môi trường ăn mòn mạnh — cần biên an toàn cao |
| Kiềm đậm đặc nóng (NaOH > 30%, T > 50°C) | SDR 7,4–11 | Nhiệt độ cao làm giảm σ_d đáng kể |
| Hỗn hợp hóa chất phức tạp | SDR 7,4 | Bảo thủ nhất — phù hợp khi dữ liệu tương thích không đầy đủ |
Quy tắc thực hành: Trong môi trường hóa chất khắc nghiệt mà chưa có đủ dữ liệu tương thích dài hạn, chọn SDR thấp hơn một bậc so với tính toán lý thuyết — biên an toàn bổ sung này không tốn nhiều chi phí (chênh lệch vật liệu ống) nhưng tạo ra khoảng dự phòng đáng kể cho mọi bất định trong dự báo tương thích.
4. Thiết Kế Kết Cấu Đường Ống PP Chịu Môi Trường Hóa Chất Khắc Nghiệt
4.1. Nguyên tắc “Defense in Depth” — Bảo vệ nhiều lớp
Trong môi trường hóa chất đặc biệt nguy hiểm (HF, Cl₂, H₂S, dung dịch CrO₃ đặc, axit hỗn hợp), chỉ dựa vào khả năng kháng hóa chất của vật liệu ống là chưa đủ. Thiết kế theo nguyên tắc Defense in Depth (bảo vệ chiều sâu) tích hợp nhiều lớp bảo vệ:
Lớp 1 — Vật liệu ống tương thích: PP-H grade chất lượng cao, SDR thấp, OIT cao, có xác nhận tương thích hóa học tại điều kiện vận hành thực tế
Lớp 2 — Mối nối toàn khối (zero-leak joint): Hàn butt fusion hoặc electrofusion — loại bỏ hoàn toàn điểm rò rỉ tại mối nối. Với hóa chất cấp nguy hiểm cao (Category M theo ASME B31.3), đây là yêu cầu bắt buộc — không dùng mặt bích cơ học tại đường ống chính dẫn lưu chất nguy hiểm
Lớp 3 — Hệ thống ống kép (Double Containment Piping): Ống PP bên trong (carrier pipe) đặt bên trong ống PP bên ngoài lớn hơn (containment pipe) — mọi rò rỉ từ ống trong đều được giữ lại trong khoảng không gian giữa hai ống. Hệ thống này kết hợp với leak detection system trong khoảng không gian phát cảnh báo ngay khi có rò rỉ nhỏ nhất
Lớp 4 — Secondary containment bund: Rãnh thu và bund containment tại khu vực đặt đường ống — bắt nguồn từ Nghị định 113/2017/NĐ-CP, đảm bảo mọi rò rỉ lớn không lan ra ngoài khu vực kiểm soát
Lớp 5 — Hệ thống phát hiện và cảnh báo rò rỉ (Leak Detection and Alarm): Cảm biến khí độc (toxic gas sensor) tại điểm thấp tuyến ống; cảm biến dẫn điện trong containment pipe; camera nhiệt (thermal camera) cho phát hiện rò rỉ nhiệt từ xa
4.2. Thiết kế giảm thiểu điểm tiếp xúc dị chủng (Heterogeneous Contact Points)
Điểm tiếp xúc giữa PP và vật liệu kim loại trong môi trường hóa chất điện ly tạo ra cặp điện hóa galvanic — đẩy nhanh ăn mòn kim loại và tạo ra gradient điện thế có thể ảnh hưởng đến phản ứng bề mặt. Nguyên tắc thiết kế giảm thiểu:
- Ưu tiên mối nối hàn PP toàn khối thay mặt bích cơ học trên toàn tuyến ống chính
- Với điểm mặt bích bắt buộc: Dùng bu-lông PP/PVDF thay bu-lông thép trong môi trường điện ly — loại bỏ cặp galvanic
- Gối đỡ ống PP: Lót đệm PTFE hoặc PP giữa ống PP và kết cấu thép đỡ — ngăn tiếp xúc trực tiếp kim loại-PP trong môi trường axit nhỏ giọt
- Van và phụ kiện: Ưu tiên thân van PP/PVDF/PVC cho toàn bộ tuyến hóa chất — không mix van thép với đường ống PP trong môi trường điện ly mạnh
4.3. Kiểm soát nhiệt độ thành ống — Thông số ẩn quan trọng nhất
Trong môi trường hóa chất khắc nghiệt, nhiệt độ thực tế của thành ống PP tại điểm tiếp xúc hóa chất — không phải nhiệt độ lưu chất hay nhiệt độ môi trường xung quanh — là biến số quyết định tốc độ suy giảm vật liệu:
T_wall = T_fluid + ΔT_heat_transfer + T_ambient_radiation
Trong nhiều trường hợp, T_wall cao hơn đáng kể so với T_fluid do:
- Bức xạ nhiệt từ thiết bị gia nhiệt hoặc lò đốt gần đó
- Nhiệt độ môi trường xung quanh cao (nhà xưởng không điều hòa mùa hè)
- Điểm tiếp xúc tia laze, hơi nước rò rỉ hoặc điểm đốt nóng cục bộ
Kiểm soát T_wall thực tế bằng:
- Bảo ôn nhiệt (thermal insulation) cho cả đường ống nhiệt độ phòng trong môi trường xung quanh nóng
- Che chắn bức xạ nhiệt bằng tấm chắn nhôm giữa nguồn nhiệt và ống PP
- Đo và ghi nhận T_wall thực tế tại điểm nghi ngờ nóng nhất bằng nhiệt kế hồng ngoại trong giai đoạn commissioning — so sánh với T_max thiết kế cho PP
5. Kỹ Thuật Hàn Và Kết Nối Trong Môi Trường Hóa Chất Khắc Nghiệt
5.1. Tiêu chuẩn chất lượng mối hàn cao hơn khi hóa chất nguy hiểm hơn
Không phải mọi ứng dụng ống PP đều có cùng yêu cầu chất lượng mối hàn. Tiêu chuẩn ASME B31.3 phân loại đường ống theo mức nguy hiểm của lưu chất:
- Category D (nguy hiểm thấp): Chất lỏng/khí không độc, không dễ cháy, nhiệt độ phòng → yêu cầu mối hàn cơ bản
- Normal Fluid Service: Phần lớn chất công nghiệp thông thường → yêu cầu kiểm tra mối hàn theo tỷ lệ phần trăm
- Category M (cực kỳ nguy hiểm): Chất độc tính cao (HF, Cl₂, H₂S, phosgene) hoặc chất gây cháy nổ ngay ở nồng độ thấp → kiểm tra 100% mối hàn bằng NDT
Trong thực tế, mọi hệ thống ống PP dẫn hóa chất ăn mòn mạnh trong môi trường nhà máy tại Việt Nam nên áp dụng ít nhất tiêu chuẩn Normal Fluid Service với tỷ lệ kiểm tra mối hàn tối thiểu 20–40% bằng holiday test, và 100% cho các mối hàn tại điểm kết nối thiết bị quan trọng.
5.2. Quy trình kiểm soát mối hàn cho môi trường hóa chất nguy hiểm
Giai đoạn chuẩn bị trước hàn (Pre-weld qualification):
- Kiểm tra thiết bị hàn: Hiệu chuẩn nhiệt kế thiết bị hàn bằng nhiệt kế tiếp xúc độc lập hàng tuần — không hàn nếu sai lệch > ±3°C
- Xác nhận thợ hàn: Thợ hàn PP phải có chứng chỉ DVS 2212 (tiêu chuẩn năng lực thợ hàn nhựa nhiệt dẻo) hoặc tương đương — không để thợ hàn kim loại tự hàn PP mà không đào tạo chuyên ngành
- Kiểm tra vật liệu đầu vào: Xác nhận ống và que hàn cùng grade PP trước khi bắt đầu — trộn PP-H với PP-R trong cùng mối hàn tạo ra điểm yếu vật liệu
- Mẫu hàn thử (qualification weld): Đầu mỗi ca hàn hoặc khi thay đổi thợ hàn, thực hiện một mối hàn thử trên mẫu ống cùng đường kính và SDR — kiểm tra kéo mẫu hàn trước khi hàn chính thức
Giám sát trong quá trình hàn (In-process monitoring):
- Ghi nhận tối thiểu 4 thông số cho mỗi mối hàn: nhiệt độ tấm gia nhiệt, thời gian gia nhiệt, thời gian thay đổi (change-over), thời gian làm mát — vào nhật ký hàn (weld log)
- Với máy hàn tự động có data logger: xuất file dữ liệu số sau mỗi mối hàn — lưu trữ cùng số định danh mối hàn (weld ID) vào hồ sơ dự án
- Quan sát cuộn hàn (weld bead): cuộn đôi đều nhau, chiều cao 1,5–2,5mm — cuộn không đều hoặc quá nhỏ là dấu hiệu hàn không đủ nhiệt
Kiểm tra sau hàn (Post-weld inspection):
- Holiday test bắt buộc toàn bộ mối hàn trong hệ thống dẫn hóa chất ăn mòn mạnh: điện áp 5kV (cho ống đến 6mm dày) đến 15kV (cho ống > 12mm) theo NACE SP0188
- Kiểm tra siêu âm PAUT (Phased Array UT) cho mối hàn trên tuyến ống Category M: phát hiện khuyết tật ẩn (LOF, porosity, crack) mà holiday test không phát hiện được
- Thử kéo mẫu mối hàn (destructive test) theo tỷ lệ 5–10% tổng số mối hàn: fW ≥ 0,8 là tiêu chí chấp nhận theo DVS 2203-1
6. Quản Lý Tương Thích Hóa Chất Trong Vận Hành — Bảo Vệ Liên Tục
6.1. Xây dựng Chemical Register (Danh mục hóa chất) cho hệ thống ống PP
Hệ thống ống PP thường phải tiếp xúc với hỗn hợp hóa chất thay đổi theo thời gian — khác với điều kiện thiết kế ban đầu. Để duy trì tương thích, cần xây dựng và duy trì Chemical Register — danh mục cập nhật liên tục mọi hóa chất đi qua hệ thống:
- Tên hóa chất (IUPAC và tên thương mại)
- Nồng độ vận hành min/max
- Nhiệt độ vận hành min/max
- Đánh giá tương thích PP tại điều kiện thực tế (không phải điều kiện tiêu chuẩn trong catalog)
- Nguồn xác nhận tương thích: Chemical Resistance Chart của nhà sản xuất PP, tài liệu thử nghiệm thực tế, hoặc kinh nghiệm vận hành có ghi chép
Chemical Register là tài liệu kiểm soát (controlled document) — mọi thay đổi hóa chất phải qua quy trình Management of Change (MOC) và cập nhật Chemical Register trước khi thực hiện.
6.2. Phát hiện sớm tấn công hóa chất qua giám sát coupon
Coupon thử nghiệm (test coupon) là mảnh PP nhỏ (ví dụ 50mm × 50mm × 5mm) được nhúng trực tiếp vào dòng lưu chất vận hành tại vị trí đại diện — thu hồi và phân tích định kỳ để theo dõi tốc độ suy giảm vật liệu thực tế:
- Thay đổi khối lượng (weight change): Tăng → thẩm thấu/trương nở hóa chất; Giảm → mài mòn hoặc phân hủy bề mặt
- Thay đổi OIT: So sánh OIT coupon sau 6–12 tháng với OIT coupon ban đầu — đo tốc độ tiêu hao hệ thống AO thực tế trong điều kiện vận hành
- Kiểm tra cơ tính: Kéo đứt coupon và so sánh với coupon chưa tiếp xúc — phát hiện sớm biến đổi cơ tính do hóa chất
Dữ liệu coupon thu thập qua 6–12 tháng đầu vận hành cho phép hiệu chỉnh dự báo tuổi thọ thực tế của hệ thống — thay vì chỉ dựa vào dữ liệu catalog trong điều kiện chuẩn hóa.
6.3. Quy trình xử lý sự kiện hóa chất ngoài thiết kế (Off-Specification Chemical Event)
Khi hóa chất đi vào hệ thống ống PP có thành phần ngoài dải thiết kế (sự cố tràn hóa chất từ bể khác, hóa chất cung cấp sai nồng độ, hỗn hợp hóa chất không dự kiến):
Phản ứng ngay lập tức:
- Dừng dòng hóa chất ngoài thiết kế ngay khi phát hiện
- Xả hệ thống và rửa sạch bằng nước sạch tối thiểu 3 lần
- Kiểm tra toàn bộ đường ống bằng holiday test và quan sát trực quan
Đánh giá kỹ thuật trong 48 giờ:
- Xác định loại hóa chất thực tế, nồng độ, nhiệt độ và thời gian tiếp xúc
- Tra cứu tương thích PP với hóa chất thực tế tại điều kiện tiếp xúc
- Quyết định: an toàn tiếp tục vận hành / tăng cường giám sát / thay thế đoạn ống tiếp xúc
7. Hệ Thống Ống PP Trong Các Môi Trường Hóa Chất Khắc Nghiệt Điển Hình

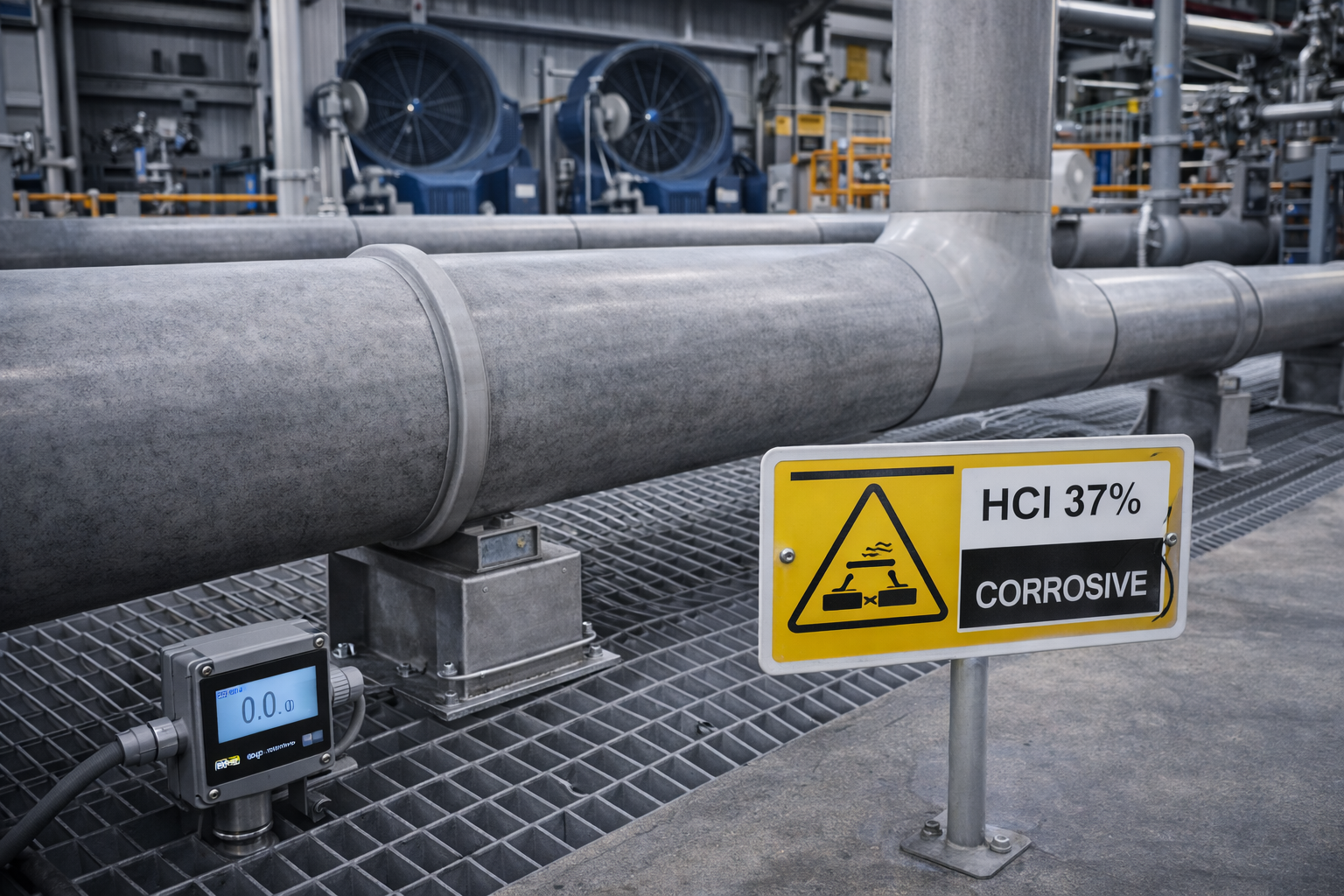

7.1. Môi trường HCl công nghiệp — Ứng dụng kinh điển của ống PP
Hệ thống dẫn HCl 32–37% là một trong những ứng dụng khắc nghiệt nhất và thành công nhất của ống PP công nghiệp. HCl đậm đặc tấn công và phá hủy nhanh chóng thép carbon, thép không gỉ 304/316L (pitting ăn mòn do Cl⁻), và ngay cả một số hợp kim đặc biệt — nhưng PP-H hoàn toàn trơ.
Yêu cầu thiết kế đặc thù cho hệ thống ống dẫn HCl:
- Grade PP: PP-H virgin grade, OIT ≥ 30 phút, SDR 7,4–11 tùy áp suất
- Tất cả mối nối: Hàn butt fusion — zero flange trên tuyến ống chính dẫn HCl lỏng
- Gioăng mặt bích (nếu có): PTFE virgine solid — không dùng EPDM, cao su NBR hay gioăng có sợi kim loại trong môi trường HCl
- Van: Thân PP/PVDF với đĩa van và gioăng PTFE — không van thép hay gang trong đường ống HCl
- Phát hiện rò rỉ khí HCl: Cảm biến HCl electrochemical tại các điểm thấp của khu vực đường ống — HCl nặng hơn không khí, tích tụ ở thấp
- Thông gió khu vực: Tốc độ trao đổi không khí ≥ 10–15 lần/giờ trong khu vực lưu trữ và dẫn HCl đặc
7.2. Môi trường NaOH đặc nóng — Thách thức về nhiệt độ và creep
NaOH 30–50% ở 60–80°C (dùng trong công đoạn tẩy nhờn, xử lý nước thải và nhiều quá trình công nghiệp) đặt ra thách thức không phải về tương thích hóa học (PP hoàn toàn trơ với NaOH) mà về cơ học kết cấu ở nhiệt độ cao:
- Tại 70°C, modulus đàn hồi PP-H giảm còn ~55% giá trị 20°C → khoảng cách gối đỡ phải giảm 35–40%
- MOP tại 70°C chỉ còn ~40% so với MOP tại 20°C → cần SDR thấp hơn để giữ áp suất vận hành trong giới hạn an toàn
- Giãn nở nhiệt lớn (ΔT = 50–60°C từ nguội đến vận hành) → expansion loop bắt buộc mọi đoạn thẳng > 6–8m
Giải pháp: PP-H SDR 7,4 + gối đỡ khoảng cách 60% tiêu chuẩn + expansion loop PP mỗi 6–8m + PTFE bellows tại kết nối bơm.
7.3. Môi trường hỗn hợp hóa chất trong xử lý nước thải công nghiệp
Hệ thống đường ống PP trong nhà máy xử lý nước thải công nghiệp phải chịu đồng thời:
- Dung dịch axit H₂SO₄ hoặc HCl để điều chỉnh pH (pH 1–3)
- Dung dịch kiềm NaOH để trung hòa (pH 12–13)
- Dung dịch oxy hóa NaOCl, H₂O₂ để oxy hóa chất ô nhiễm hữu cơ
- Nước thải công nghiệp chứa dầu, chất hoạt động bề mặt và kim loại nặng hòa tan
Thách thức đặc thù: Không phải đường ống nào cũng tiếp xúc cùng một hóa chất — mỗi tuyến có profile hóa chất riêng. Cần phân tích tương thích PP cho từng tuyến ống cụ thể — không thể dùng một đánh giá chung cho toàn hệ thống.
Đặc biệt chú ý tuyến ống dẫn NaOCl > 10%: Ở pH < 7, clo tự do (Cl₂) tỷ lệ cao hơn hypochlorite (OCl⁻) — clo tự do tấn công PP mạnh hơn hypochlorite. Duy trì pH > 8 trong dung dịch NaOCl giúp ổn định dạng hypochlorite ít tấn công PP hơn.
8. Kiểm Tra Nghiệm Thu Và Vận Hành Thử Trong Môi Trường Hóa Chất Khắc Nghiệt
8.1. Quy trình commissioning an toàn theo thứ bậc tăng dần nguy hiểm
Không bao giờ đưa hóa chất nguy hiểm vào hệ thống ống PP mới lắp đặt mà không qua đủ các bước kiểm tra tuần tự:
Bước 1 — Dry commissioning (thử khô):
Thổi khí nén sạch (hoặc N₂) qua toàn hệ thống ở áp suất 0,2–0,5 bar — kiểm tra tất cả kết nối, mặt bích và van không có rò rỉ khí bằng dung dịch xà phòng bọt
Bước 2 — Water commissioning (thử nước):
Nạp nước sạch và vận hành hệ thống bơm/quạt ở 100% lưu lượng thiết kế trong 24–72 giờ — xác nhận toàn bộ hệ thống cơ điện, không rò rỉ, thông số áp suất/lưu lượng đúng thiết kế
Bước 3 — Dilute chemical commissioning (thử hóa chất loãng):
Với hệ thống dẫn axit hoặc kiềm đậm đặc, bắt đầu vận hành ở nồng độ 20–30% nồng độ vận hành thiết kế trong 24 giờ đầu — quan sát kỹ mọi điểm nối, kiểm tra rò rỉ trước khi tăng nồng độ
Bước 4 — Full chemical commissioning (vận hành hóa chất đầy đủ):
Tăng nồng độ theo bước (50% → 75% → 100%) — kiểm tra sau mỗi bước trước khi tiếp tục. Đo và ghi nhận thông số vận hành thực tế (áp suất, nhiệt độ, lưu lượng) tại tất cả điểm đo — tạo cơ sở baseline cho giám sát dài hạn
8.2. Các phép đo chuẩn hóa (Baseline Measurements) ngay đầu vận hành
Đo và ghi nhận giá trị cơ sở (baseline values) tại thời điểm commissioning — tài liệu quan trọng nhất cho quản lý tuổi thọ dài hạn:
- Áp suất giảm qua các đoạn ống đại diện (pressure drop — ΔP): baseline cho theo dõi bám cặn và biến dạng ống
- Nhiệt độ thành ống tại 5–10 điểm (nhiệt kế hồng ngoại): xác nhận T_wall thực tế trong giới hạn thiết kế
- Độ võng tại các nhịp ống dài (laser measurement hoặc cơ học): baseline cho theo dõi creep dài hạn
- OIT từ mẫu ống cắt tại điểm đại diện: baseline cho phân tích lão hóa theo chu kỳ 3–5 năm
9. Kết Luận — Khung Ra Quyết Định Cho Hệ Thống Ống PP Trong Môi Trường Hóa Chất Khắc Nghiệt
Câu hỏi “Làm thế nào để hệ thống ống PP chịu được môi trường hóa chất khắc nghiệt?” không có một câu trả lời — mà là một chuỗi quyết định kỹ thuật đúng đắn và đồng bộ theo 6 lớp:
Lớp 1 — Xác minh tương thích: Tra cứu và xác nhận tương thích PP với HÓA CHẤT CỤ THỂ tại NỒNG ĐỘ VẬN HÀNH và NHIỆT ĐỘ VẬN HÀNH thực tế — không phải điều kiện tiêu chuẩn
Lớp 2 — Chọn đúng grade: PP-H virgin grade OIT cao, SDR thấp phù hợp áp suất và nhiệt độ, PP-EL khi cần kiểm soát tĩnh điện
Lớp 3 — Thiết kế kết cấu đúng: Bù giãn nở nhiệt, gối đỡ khoảng cách phù hợp nhiệt độ thực tế, Defense in Depth với hóa chất nguy hiểm cao
Lớp 4 — Thi công mối hàn đạt chuẩn: Thợ hàn có chứng chỉ DVS 2212, thiết bị hàn được hiệu chuẩn, weld factor ≥ 0,8, NDT 100% cho hóa chất nguy hiểm
Lớp 5 — Kiểm soát vận hành chặt chẽ: Chemical Register cập nhật, MOC cho mọi thay đổi hóa chất, cảnh báo T và P bằng thiết bị tự động, coupon giám sát tốc độ suy giảm thực tế
Lớp 6 — Giám sát và bảo trì proactive: PIM (Piping Integrity Management) với kiểm tra định kỳ OIT, UTM, holiday test — phát hiện sớm suy giảm và can thiệp trước khi thành sự cố
Doanh nghiệp và kỹ sư thực hiện đồng bộ cả 6 lớp này sẽ xây dựng được hệ thống ống PP thực sự chịu được môi trường hóa chất khắc nghiệt — không phải chỉ trong năm đầu vận hành mà trong toàn bộ 20–25 năm tuổi thọ thiết kế.
Từ khóa SEO liên quan: hệ thống ống PP chịu hóa chất khắc nghiệt, ống PP kháng axit mạnh, tương thích hóa học ống PP công nghiệp, ống PP SDR lựa chọn môi trường ăn mòn, thiết kế ống PP hóa chất nguy hiểm, mối hàn PP hóa chất đậm đặc tiêu chuẩn, OIT ống PP virgin grade kiểm tra, ống PP double containment hóa chất Category M, commissioning hệ thống ống PP hóa chất, quản lý tương thích hóa chất đường ống PP
Bài viết được biên soạn dựa trên tổng hợp tiêu chuẩn kỹ thuật DVS 2205/2207/2203, ASME B31.3, ISO 9080, ISO 15874, EN 10631, lý thuyết Hansen Solubility Parameter và kinh nghiệm thực tiễn thiết kế, vận hành hệ thống đường ống PP hóa chất tại Việt Nam và quốc tế. Mọi quyết định lựa chọn vật liệu cho ứng dụng cụ thể cần được xác nhận bởi kỹ sư chuyên ngành và Chemical Resistance Chart chính thức từ nhà sản xuất ống PP tại điều kiện vận hành thực tế của dự án.
