Ống nhựa PP (Polypropylene pipe) được sản xuất trong một dải kích thước cực kỳ rộng – từ những ống nhỏ đường kính ngoài 12 mm dùng trong hệ thống tưới nhỏ giọt hay thiết bị phòng thí nghiệm, cho đến những ống công nghiệp đường kính ngoài 630 mm và lớn hơn dùng trong hạ tầng cấp thoát nước đô thị và hệ thống công nghiệp nặng. Tuy nhiên, không phải mọi “ống PP” đều được tính theo cùng một hệ thống kích thước – ống PP-R dân dụng và ống PP-H công nghiệp có cách gọi tên, tiêu chuẩn chiều dày thành và dải kích thước hoàn toàn khác nhau. Bài viết này cung cấp bảng kích thước đầy đủ, hệ thống tham chiếu tiêu chuẩn quốc tế và hướng dẫn lựa chọn kích thước ống PP chính xác theo từng ứng dụng.
1. Hệ Thống Ký Hiệu Kích Thước Ống PP – DN, OD, SDR, PN Là Gì?
Trước khi tra bảng kích thước, việc hiểu đúng hệ thống ký hiệu là điều kiện tiên quyết để tránh nhầm lẫn nghiêm trọng khi đặt mua và lắp đặt ống PP.
1.1. Các đại lượng kích thước cơ bản của ống PP
| Ký hiệu | Tên đầy đủ | Định nghĩa kỹ thuật | Ví dụ thực tế |
| OD (d_e) | Outer Diameter – Đường kính ngoài danh nghĩa | Đường kính đo từ mặt ngoài thành ống đến mặt ngoài đối diện; là thông số kiểm soát chính trong tiêu chuẩn ống PP theo ISO/DIN | OD = 32 mm (ống PP-R dân dụng) |
| DN | Nominal Diameter – Đường kính danh nghĩa | Số nhận dạng kích thước theo tiêu chuẩn EN 1333; với ống PP, DN thường xấp xỉ ID (đường kính trong) hoặc OD tùy hệ thống tiêu chuẩn | DN 25 ≈ OD 32 mm (ống PP-R); DN 25 = OD 25 mm (ống PP-H DIN 8077) |
| ID (d_i) | Inner Diameter – Đường kính trong | ID = OD – 2 × e; phụ thuộc vào chiều dày thành e; quyết định diện tích tiết diện dòng chảy | OD 32 mm, e = 2,9 mm → ID = 26,2 mm |
| e (s) | Wall Thickness – Chiều dày thành ống | Chiều dày thành ống; tính toán theo áp suất thiết kế PN và đường kính OD qua hệ số SDR | e = OD / SDR = 32 / 11 = 2,9 mm |
| SDR | Standard Dimension Ratio – Tỉ số kích thước chuẩn | SDR = OD / e; số SDR nhỏ hơn → thành dày hơn → chịu áp cao hơn. Dãy SDR chuẩn: 7,4; 9; 11; 13,6; 17; 21; 26 | SDR 11 → PN 16 (ở 20°C); SDR 17 → PN 10 (ở 20°C) |
| PN | Pressure Nominal – Áp suất danh nghĩa | Áp suất làm việc tối đa tính bằng bar tại điều kiện chuẩn (20°C với nước). PN giảm theo nhiệt độ; tra bảng de-rating để biết PN tại nhiệt độ vận hành thực | PN 20 tại 20°C → PN 10 tại 60°C → PN 4 tại 95°C |
1.2. Tại sao DN của ống PP-R và ống PP-H lại khác nhau cho cùng một kích thước vật lý?
Đây là nguồn gốc của sự nhầm lẫn phổ biến nhất trên thị trường Việt Nam. Hai hệ thống tiêu chuẩn sử dụng quy ước DN khác nhau:
| Hệ thống tiêu chuẩn | Quy ước DN | Ví dụ minh họa | Ứng dụng |
| ISO 15874 (ống PP-R cấp nước nóng lạnh dân dụng) | DN = OD danh nghĩa (đường kính ngoài). Ống “DN 20” có OD thực = 20 mm | DN 20 = OD 20 mm; DN 32 = OD 32 mm; DN 63 = OD 63 mm | Ống PP-R cấp nước nóng lạnh nội thất; phụ kiện hàn nhiệt |
| DIN 8077 / ISO 15494 (ống PP-H/PP-B công nghiệp) | DN = ID xấp xỉ (đường kính trong danh nghĩa) theo truyền thống ống công nghiệp. Ống “DN 25” có OD thực = 32 mm | DN 25 = OD 32 mm; DN 50 = OD 63 mm; DN 100 = OD 110 mm | Ống PP-H hóa chất công nghiệp; hệ thống cấp nước lạnh PN10/16 |
| EN 13476 (ống PP cấu trúc cống) | DN = ID danh nghĩa. Ống “DN 400” có ID thực = 400 mm (OD lớn hơn do thành đôi) | DN 200 = ID ≈ 200 mm; DN 400 = ID ≈ 400 mm | Cống thoát nước mưa, cống đô thị chôn ngầm |
⚠️ Khi đặt hàng ống PP, luôn xác định rõ: (1) Loại ống (PP-R hay PP-H hay cống PP); (2) Tiêu chuẩn áp dụng; (3) OD (đường kính ngoài thực tế). Chỉ nói “ống PP DN 50” mà không nói rõ tiêu chuẩn sẽ dẫn đến nhận hàng sai kích thước vì OD 50 mm (ISO 15874) và OD 63 mm (DIN 8077 DN 50) là hai kích thước hoàn toàn khác nhau.
2. Bảng Kích Thước Ống PP-R Cấp Nước Nóng Lạnh Dân Dụng (ISO 15874)
Ống PP-R cấp nước nóng lạnh theo tiêu chuẩn ISO 15874 (EN ISO 15874) là loại ống PP phổ biến nhất trong xây dựng dân dụng tại Việt Nam. Ký hiệu kích thước theo OD (đường kính ngoài danh nghĩa).
2.1. Bảng kích thước ống PP-R theo ISO 15874 – Đầy đủ từ OD 16 đến OD 160 mm
| OD (mm) | PN 10 – SDR 17 (e, mm) | PN 16 – SDR 11 (e, mm) | PN 20 – SDR 9 (e, mm) | PN 25 – SDR 7,4 (e, mm) | ID tương ứng PN 20 (mm) |
| 16 | – | – | 1,8 | 2,2 | 12,4 |
| 20 | – | – | 2,3 | 2,8 | 15,4 |
| 25 | – | 2,3 | 2,8 | 3,5 | 19,4 |
| 32 | – | 3,0 | 3,6 | 4,4 | 24,8 |
| 40 | – | 3,7 | 4,5 | 5,5 | 31,0 |
| 50 | – | 4,6 | 5,6 | 6,9 | 38,8 |
| 63 | – | 5,8 | 7,1 | 8,6 | 48,8 |
| 75 | – | 6,8 | 8,4 | 10,3 | 58,2 |
| 90 | 5,4 | 8,2 | 10,1 | 12,3 | 69,8 |
| 110 | 6,6 | 10,0 | 12,3 | 15,1 | 85,4 |
| 125 | 7,4 | 11,4 | 14,0 | 17,1 | 97,0 |
| 160 | 9,5 | 14,6 | 17,9 | 21,9 | 124,2 |
💡 Dải OD phổ biến nhất trên thị trường Việt Nam: OD 20–110 mm. OD 125 và 160 mm là cỡ lớn, ít phổ biến, thường đặt hàng theo lô. PN 20 (SDR 9) là lựa chọn tiêu chuẩn cho hệ thống cấp nước nóng lạnh nội thất. PN 25 (SDR 7,4) dùng cho hệ thống solar heating và hệ thống áp cao.
2.2. De-rating áp suất theo nhiệt độ cho ống PP-R PN 20
| Nhiệt độ vận hành | 20°C | 40°C | 60°C | 70°C | 80°C | 95°C |
| Áp suất làm việc tối đa (bar) | 20 | 14,5 | 10 | 7,8 | 5,8 | 3,5 |
| Hệ số de-rating f_T | 1,00 | 0,73 | 0,50 | 0,39 | 0,29 | 0,18 |
2.3. Ứng dụng theo dải kích thước ống PP-R dân dụng
| Dải kích thước OD | Ứng dụng điển hình | Phương pháp kết nối |
| OD 16 – 25 mm | Nhánh cấp nước đến từng thiết bị vệ sinh (lavabo, vòi sen, bồn rửa bát); hệ thống sàn nhiệt | Socket fusion (hàn socket nhiệt) |
| OD 32 – 50 mm | Đường ống chính tầng; ống đứng trong chung cư; kết nối nồi hơi gia dụng và máy nước nóng | Socket fusion; butt fusion (D lớn hơn 40 mm) |
| OD 63 – 90 mm | Ống đứng chính tòa nhà; cấp nước cho các tầng; trạm bơm tăng áp nhỏ | Butt fusion hoặc electrofusion |
| OD 110 – 160 mm | Đường ống kỹ thuật chính tòa nhà; nhà máy sản xuất quy mô nhỏ; kết nối vào đồng hồ nước chính | Butt fusion; mặt bích (flange connection) |
3. Bảng Kích Thước Ống PP-H Công Nghiệp (DIN 8077 / ISO 15494)
Ống PP-H (Homopolymer) và PP-B (Block copolymer) công nghiệp theo tiêu chuẩn DIN 8077 / DIN 8078 và ISO 15494 được dùng rộng rãi trong hệ thống dẫn hóa chất, cấp nước lạnh công nghiệp, hệ thống xử lý khí thải và hạ tầng khu công nghiệp. Dải kích thước rộng hơn ống PP-R dân dụng.
3.1. Bảng kích thước đầy đủ ống PP-H DIN 8077 – OD 16 đến OD 630 mm
| OD (mm) | DN tương đương (xấp xỉ) | PN 4 – SDR 26 (e, mm) | PN 6 – SDR 17,6 (e, mm) | PN 10 – SDR 11 (e, mm) | PN 16 – SDR 7,4 (e, mm) | Chiều dài cây tiêu chuẩn |
| 16 | DN 10 | – | – | 1,5 | 2,2 | 6 m / 4 m |
| 20 | DN 15 | – | – | 1,9 | 2,7 | 6 m / 4 m |
| 25 | DN 20 | – | – | 2,3 | 3,4 | 6 m / 4 m |
| 32 | DN 25 | – | – | 3,0 | 4,4 | 6 m / 4 m |
| 40 | DN 32 | – | – | 3,7 | 5,5 | 6 m |
| 50 | DN 40 | – | – | 4,6 | 6,9 | 6 m |
| 63 | DN 50 | – | – | 5,8 | 8,6 | 6 m |
| 75 | DN 65 | – | – | 6,8 | 10,2 | 6 m |
| 90 | DN 80 | – | 5,1 | 8,2 | 12,2 | 6 m |
| 110 | DN 100 | – | 6,3 | 10,0 | 14,9 | 6 m |
| 125 | DN 100 (lớn) | – | 7,1 | 11,4 | 16,9 | 6 m |
| 140 | DN 125 | – | 8,0 | 12,7 | 18,9 | 6 m |
| 160 | DN 150 | – | 9,1 | 14,6 | 21,6 | 6 m |
| 200 | DN 175 | 7,7 | 11,4 | 18,2 | 27,0 | 6 m |
| 250 | DN 225 | 9,6 | 14,2 | 22,7 | 33,8 | 6 m (đặt hàng) |
| 315 | DN 280 | 12,1 | 17,9 | 28,6 | 42,6 | 6 m (đặt hàng) |
| 400 | DN 350 | 15,3 | 22,7 | 36,4 | 54,1 | 6 m (đặt hàng) |
| 450 | DN 400 | 17,2 | 25,5 | 40,9 | 60,8 | 6 m (đặt hàng) |
| 500 | DN 450 | 19,1 | 28,4 | 45,5 | 67,6 | Đặt hàng đặc biệt |
| 560 | DN 500 | 21,4 | 31,8 | 50,9 | 75,7 | Đặt hàng đặc biệt |
| 630 | DN 550 | 24,1 | 35,7 | 57,3 | 85,2 | Đặt hàng đặc biệt |

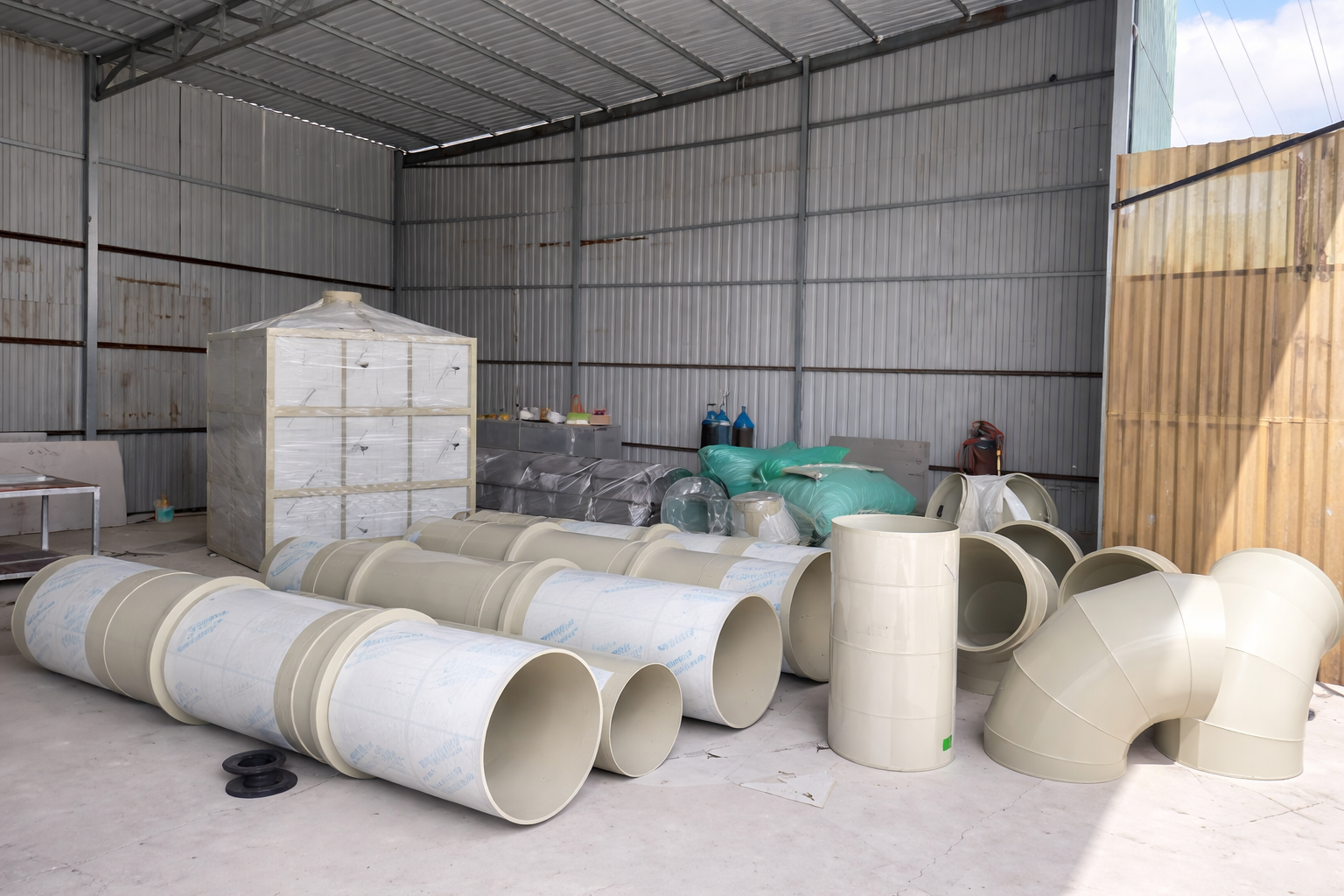

3.2. Ứng dụng theo dải kích thước ống PP-H công nghiệp
| Dải kích thước OD | Ứng dụng công nghiệp điển hình | Tiêu chuẩn kết nối |
| OD 20 – 63 mm | Hệ thống dẫn hóa chất (HCl, NaOH, H₂SO₄) trong phòng thí nghiệm và xưởng sản xuất nhỏ; đường ống cấp hóa chất từ bồn định lượng đến điểm châm | Socket fusion; butt fusion (OD lớn hơn 40 mm) |
| OD 75 – 160 mm | Hệ thống phân phối hóa chất nhà máy; đường ống hồi lưu tháp hấp thụ; hệ thống cấp nước lạnh khu công nghiệp; đường ống thoát hóa chất từ thiết bị | Butt fusion; mặt bích PP PN10/16 |
| OD 200 – 315 mm | Đường ống chính phân phối hóa chất trong khu công nghiệp; cấp nước công nghệ cho nhà máy điện tử, dệt nhuộm, thực phẩm; đường ống thoát nước thải công nghiệp có axit/kiềm | Butt fusion; mặt bích; kết nối bích PN10 |
| OD 400 – 630 mm | Hạ tầng cấp thoát nước khu công nghiệp lớn; đường ống biển lấy nước mặn cho trại nuôi tôm công nghiệp; hệ thống thoát nước thải quy mô lớn trong nhà máy hóa chất | Mặt bích lớn PN6/10; butt fusion chuyên dụng |

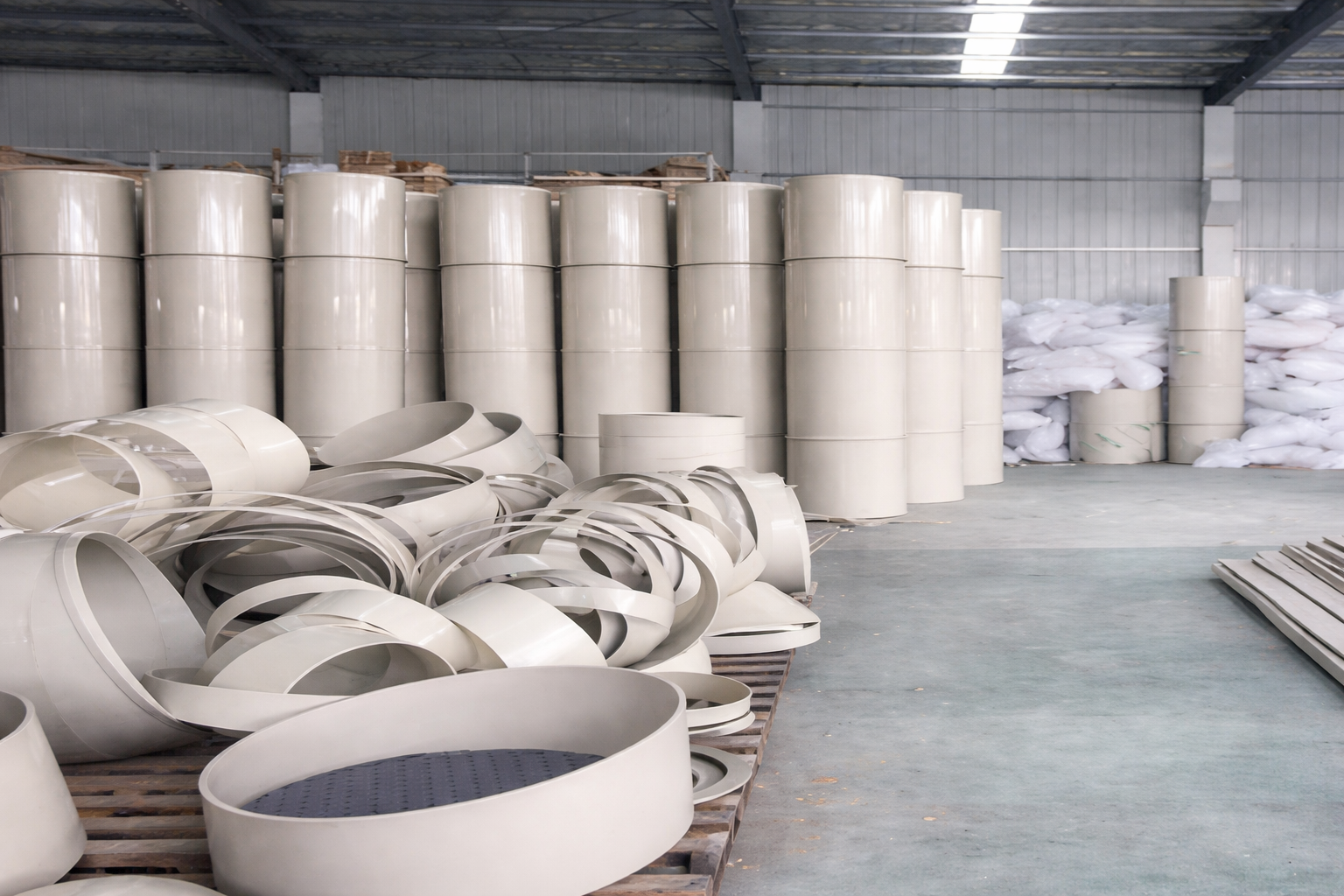

💡 Ống PP-H OD từ 250 mm trở lên thường là hàng đặt theo đơn vì nhu cầu thị trường thấp và thiết bị sản xuất đặc chủng. Thời gian giao hàng thường 4–8 tuần. Cần xác nhận nhà cung cấp có thiết bị butt fusion phù hợp kích thước lớn trước khi đặt hàng.
4. Bảng Kích Thước Ống PP Cấu Trúc Tường Đôi Chôn Ngầm (EN 13476)
Ống PP cấu trúc tường đôi (double-wall corrugated PP pipe) theo tiêu chuẩn EN 13476 là giải pháp cống thoát nước mưa, nước thải đô thị chôn ngầm thay thế ống bê tông. Kích thước được gọi theo DN (đường kính trong danh nghĩa) và yêu cầu độ cứng vòng SN (Stiffness Number).
| DN (mm) = đường kính trong | OD ngoài xấp xỉ (mm) | Độ cứng vòng SN | Độ sâu chôn ngầm tối đa | Chiều dài cây | Ứng dụng điển hình |
| DN 100 | 130 – 140 | SN4, SN8 | 4 – 6 m | 6 m | Đấu nối từ hố ga |
| DN 150 | 180 – 195 | SN4, SN8 | 5 – 7 m | 6 m | Cống thoát nước sân vườn |
| DN 200 | 240 – 255 | SN4, SN8, SN16 | 6 – 8 m | 6 m | Cống thoát nước đô thị nhỏ |
| DN 250 | 297 – 315 | SN4, SN8, SN16 | 6 – 8 m | 6 m | Cống thoát nước khu dân cư |
| DN 300 | 360 – 380 | SN4, SN8, SN16 | 6 – 8 m | 6 m | Cống thoát nước đô thị |
| DN 400 | 474 – 500 | SN4, SN8, SN16 | 6 – 8 m | 6 m | Cống chính đô thị |
| DN 500 | 590 – 625 | SN4, SN8 | 5 – 7 m | 6 m | Cống thoát nước lớn |
| DN 600 | 705 – 745 | SN4, SN8 | 5 – 6 m | 6 m | Cống thu nước mưa lớn |
| DN 800 | 940 – 1.000 | SN4, SN8 | 4 – 5 m | 6 m (đặt hàng) | Cống đô thị lớn; thoát nước khu công nghiệp |
| DN 1000 | 1.170 – 1.250 | SN4 | 3 – 4 m | Đặt hàng | Dự án hạ tầng lớn |
| DN 1200 | 1.400 – 1.500 | SN4 | 3 – 4 m | Đặt hàng | Hệ thống thu nước mưa đô thị lớn |
💡 Độ cứng vòng SN8 (8 kN/m²) là tiêu chuẩn cho cống chôn ngầm dưới đường giao thông và lề đường. SN4 dùng cho đất đắp thông thường không có tải trọng xe. SN16 cho ứng dụng đặc biệt chịu tải trọng cao (bãi xe container, đường vào cảng).
5. Kích Thước Lớn Nhất Của Ống Nhựa PP Là Bao Nhiêu?
Câu hỏi về kích thước lớn nhất của ống PP không có một câu trả lời duy nhất vì phụ thuộc vào loại ống và phương pháp sản xuất. Dưới đây là dải kích thước lớn nhất theo từng nhóm:
5.1. Kích thước lớn nhất theo loại ống PP
| Loại ống PP | Kích thước lớn nhất thực tế sản xuất | Tiêu chuẩn | Ghi chú |
| Ống PP-R cấp nước dân dụng (ISO 15874) | OD 200 mm (một số nhà sx đến OD 250 mm) | ISO 15874-2 | OD trên 160 mm rất hiếm; thực tế OD 110–160 mm là giới hạn kinh tế |
| Ống PP-H công nghiệp đùn thẳng (DIN 8077) | OD 630 mm (tiêu chuẩn DIN 8077 đến OD 630 mm) | DIN 8077; ISO 15494 | OD 630 mm là kích thước tối đa trong tiêu chuẩn DIN 8077; một số nhà sx châu Âu sản xuất đến OD 800 mm theo đặt hàng |
| Ống PP cấu trúc tường đôi (EN 13476) | DN 1200 – DN 2400 mm (OD ngoài đến ~2.800 mm) | EN 13476-3 | DN 1200+ là đặt hàng đặc biệt; DN 2400 mm đã được sản xuất cho một số dự án hạ tầng lớn tại châu Âu |
| Ống PP quấn sợi (filament wound PP) | OD đến 3.000 mm và lớn hơn | Thiết kế riêng theo yêu cầu | Sản xuất theo phương pháp quấn tấm PP xoắn ốc tại hiện trường; không phải ống đùn thông thường |
| Cống PP hộp (PP box culvert) | Khẩu độ đến 3.000 × 2.000 mm | EN 13476 hoặc thiết kế riêng | Dạng mặt cắt hình chữ nhật hoặc vòm; chịu tải trọng cao; dự án hạ tầng đặc biệt |
Kích thước ống PP lớn nhất theo tiêu chuẩn phổ biến nhất (DIN 8077): OD 630 mm, chiều dày thành tối đa 85,2 mm (PN 16 SDR 7,4). Tổng trọng lượng ống OD 630 PN10 dài 6 m khoảng 680 kg – cần thiết bị cẩu lắp đặt. Kích thước ống PP cấu trúc thoát nước lớn nhất thực tế thương mại: DN 1200–1400 mm.
5.2. Giới hạn kỹ thuật của ống PP kích thước lớn và tại sao không làm lớn hơn?
Các ống PP có đường kính rất lớn (OD lớn hơn 630 mm) gặp phải những thách thức kỹ thuật và kinh tế khiến sản xuất ống đùn thông thường không còn khả thi:
- Giới hạn đầu đùn (extrusion die): đường kính đầu đùn ống PP lớn nhất hiện tại trong ngành là khoảng 630–800 mm. Đầu đùn lớn hơn đòi hỏi áp suất nhựa đồng đều rất khó đạt được, dẫn đến chiều dày thành không đều
- Tốc độ làm mát không đồng đều: ống PP đường kính lớn nguội không đều từ bề mặt ngoài vào lõi – gây ứng suất dư nội bộ và biến dạng sau đùn
- Trọng lượng và chi phí vận chuyển: ống PP-H OD 630 mm PN10 nặng ~113 kg/m – một cây 6 m nặng gần 680 kg, vận chuyển và lắp đặt rất khó khăn và tốn kém
- Cạnh tranh từ vật liệu khác: với kích thước trên OD 630 mm, ống thép hàn hoặc ống bê tông cốt thép thường kinh tế hơn do chi phí vật liệu và gia công tốt hơn
6. So Sánh Ống PP Kích Thước Lớn Với Các Vật Liệu Thay Thế
| Vật liệu ống | Dải kích thước thực tế | Ưu thế ở kích thước lớn | Hạn chế ở kích thước lớn | Ứng dụng tối ưu |
| Ống PP-H (DIN 8077) | OD 16 – 630 mm | Kháng hóa chất xuất sắc; không han gỉ; hàn nhiệt chắc chắn | Nặng, khó vận chuyển ở OD lớn hơn 400 mm; giá cao | Dẫn hóa chất ăn mòn, kháng Cl⁻, môi trường biển |
| Ống HDPE (ISO 4427) | OD 16 – 2.000 mm | Sản xuất dễ đến kích thước rất lớn; mềm dẻo hơn; dễ uốn | Chịu nhiệt kém hơn PP; ít kháng hóa chất hơn PP-H | Cấp nước lạnh; cống chôn ngầm; kích thước rất lớn |
| Ống FRP (GRP) (ASTM D3262) | DN 100 – 4.000 mm | Nhẹ (nhẹ hơn thép 75%); kháng hóa chất mạnh; kích thước lớn tùy ý | Khó sửa chữa; không hàn nhiệt; chất lượng phụ thuộc sx | Cống hóa chất lớn; ống thoát nước nhà máy |
| Ống thép hàn (carbon steel) | DN 15 – 4.000 mm+ | Rất bền cơ học; chịu áp cao; kích thước không giới hạn | Ăn mòn nhanh trong môi trường hóa chất; nặng; cần bảo vệ cathodic | Áp lực rất cao; nhiệt độ cao; không có hóa chất ăn mòn |
| Ống PVC-U (ISO 4422) | OD 20 – 630 mm | Rẻ; nhẹ; dễ gia công; phụ kiện đa dạng | Chịu nhiệt kém (60°C max); giòn; không hàn nhiệt bền | Cấp nước lạnh; thoát nước; không có hóa chất ăn mòn mạnh |
| Ống bê tông ly tâm | DN 200 – 2.400 mm | Chi phí thấp ở kích thước lớn; chịu tải cơ học cao | Nặng (cần cẩu lớn); thấm nước ngầm theo thời gian; ăn mòn H₂S | Cống thoát nước mưa lớn; hệ thống chôn ngầm không có hóa chất |
7. Quy Tắc Chọn Kích Thước Ống PP Đúng Kỹ Thuật
Chọn kích thước ống PP là bài toán kỹ thuật có hệ thống – không phải “đoán” hay “theo thói quen”. Quy trình 5 bước sau đây áp dụng được cho mọi hệ thống ống PP từ dân dụng đến công nghiệp:
Bước 1: Xác định lưu lượng thiết kế (Q) và vận tốc mục tiêu
| Loại hệ thống | Vận tốc tối ưu (m/s) | Vận tốc tối đa cho phép (m/s) | Ghi chú |
| Cấp nước nóng lạnh dân dụng (PP-R) | 0,5 – 1,0 | 2,5 | Vận tốc cao gây tiếng ồn thủy lực và mài mòn nhanh |
| Cấp nước lạnh công nghiệp (PP-H) | 0,8 – 1,5 | 3,0 | Vận tốc tối thiểu 0,5 m/s để tự làm sạch trong cống |
| Dẫn hóa chất ăn mòn (PP-H) | 0,5 – 1,2 | 2,0 | Hạn chế vận tốc cao với axit đặc để giảm xói mòn bề mặt và hammer effect |
| Thoát nước hòa trọng lực (PP cống) | 0,7 – 1,5 (vận tốc tự làm sạch) | 3,0 | Tối thiểu 0,6–0,7 m/s để tránh lắng cặn |
Bước 2: Tính đường kính trong cần thiết (ID)
ID_min (mm) = 1.000 × sqrt(4Q / (π × v × 3.600)), trong đó Q = lưu lượng (m³/h), v = vận tốc mục tiêu (m/s).
Ví dụ: Q = 5 m³/h, v = 1 m/s → ID_min = 1.000 × sqrt(4 × 5 / (π × 1 × 3.600)) = 1.000 × sqrt(0,001768) = 42 mm → chọn ống PP-H OD 50 mm PN10 (ID = 41 mm) hoặc PP-R OD 50 mm PN20 (ID ≈ 38,8 mm).
Bước 3: Chọn PN (áp suất danh nghĩa) và SDR
- Xác định áp suất vận hành tối đa P_max (bar), kể cả water hammer (búa nước) nếu có bơm
- Chọn PN = P_max × hệ số an toàn 1,5–2,0 (để biên an toàn khi nhiệt độ tăng)
- Tra bảng de-rating nếu nhiệt độ vận hành lớn hơn 20°C để tính PN tương đương ở nhiệt độ vận hành
- Ví dụ: P_max = 8 bar tại 60°C. De-rating PP-R ở 60°C: f_T = 0,50. PN yêu cầu tại 20°C = 8 / 0,50 × 1,5 = 24 bar → chọn PN 25 (SDR 7,4)
Bước 4: Kiểm tra tổn thất áp toàn tuyến
- Tính tổng tổn thất áp (ΔP) dọc tuyến ống bằng công thức Darcy-Weisbach: ΔP = f × (L/D) × (ρv²/2)
- Kiểm tra ΔP không vượt quá áp lực sẵn có tại điểm cấp nước
- Nếu ΔP quá lớn: tăng đường kính ống hoặc phân chia tuyến ống
Bước 5: Chọn kích thước phù hợp từ dãy tiêu chuẩn
- Chọn OD tiêu chuẩn nhỏ nhất từ dãy DIN 8077 hoặc ISO 15874 sao cho ID thực tế lớn hơn ID_min tính toán
- Xác nhận chiều dài cây tiêu chuẩn (6 m) phù hợp với bố cục dự án; số mối hàn tối thiểu hóa
- Kiểm tra phụ kiện (elbow, tee, reducer, valve) có sẵn cho kích thước đã chọn – đặc biệt quan trọng với kích thước lớn hơn OD 200 mm
8. Các Sai Lầm Phổ Biến Khi Chọn Kích Thước Ống PP
| Sai lầm | Mô tả chi tiết | Hậu quả kỹ thuật | Cách tránh |
| Nhầm lẫn DN giữa ống PP-R và PP-H | Đặt “ống PP DN 50” nhận ống PP-R OD 50 mm (ID = 38,8 mm PN 20) thay vì PP-H OD 63 mm DIN 8077 (ID = 51,4 mm) | Lắp không vừa phụ kiện; lưu lượng thực tế thấp hơn thiết kế | Luôn ghi rõ: tiêu chuẩn + OD thực tế khi đặt hàng |
| Chọn ống theo áp suất 20°C nhưng vận hành ở nhiệt độ cao | Chọn PN 10 cho hệ thống nước nóng 70°C; không tra bảng de-rating | Bể nổ ống khi áp suất thực tế vượt PN hiệu dụng tại nhiệt độ cao | Tra bảng de-rating; chọn PN ở điều kiện vận hành thực, không ở 20°C |
| Chọn ống quá nhỏ để tiết kiệm chi phí vật liệu | Giảm kích thước ống 1–2 cỡ so với tính toán để tiết kiệm tiền ống | Vận tốc cao gây tiếng ồn, tổn thất áp lớn, chi phí điện bơm tăng vĩnh viễn | Tính toán NPV: chi phí tiết kiệm ống so với chi phí điện tăng trong 10 năm |
| Không xét đến co giãn nhiệt khi thiết kế tuyến ống | Lắp ống PP dài 10 m nóng lạnh không có điểm co giãn (expansion loop) | Ứng suất nhiệt gây nứt mối hàn; ống cong vênh theo hình chữ S | Tính toán co giãn ΔL = α × L × ΔT; thiết kế expansion loop theo DVS 2210 |
| Dùng ống PP-R cho hóa chất công nghiệp | Lắp ống PP-R PN 20 dẫn axit HCl 10% nhiệt độ 50°C | PP-R có copolymer ethylene kháng hóa chất kém hơn PP-H; thấm thấu hóa chất nhanh hơn | Dùng PP-H DIN 8077 cho hóa chất công nghiệp; kiểm tra chemical resistance chart |
| Không tính water hammer (búa nước) | Thiết kế PN theo áp suất tĩnh mà không cộng thêm áp suất búa nước khi bơm đóng mở đột ngột | Bể ống đột ngột khi bơm dừng hoặc van đóng nhanh | Tính áp suất búa nước ΔP = ρ × c × v (c = vận tốc sóng âm ~300–400 m/s trong PP); cộng vào áp suất thiết kế |
9. Câu Hỏi Thường Gặp (FAQ)
❓ Ống PP-R và ống PP-H loại nào có đường kính lớn hơn?
Ống PP-H công nghiệp theo DIN 8077 có dải kích thước rộng hơn nhiều so với ống PP-R dân dụng theo ISO 15874. Ống PP-R sản xuất tiêu chuẩn tối đa là OD 160 mm (một số nhà sản xuất đến OD 200 mm), trong khi ống PP-H theo DIN 8077 có tiêu chuẩn đến OD 630 mm. Lý do là ống PP-R thiết kế tối ưu cho hệ thống cấp nước nóng lạnh nội thất với áp suất cao (PN 20–25 bar) nhưng lưu lượng nhỏ, trong khi ống PP-H công nghiệp cần kích thước lớn cho lưu lượng lớn nhưng thường ở áp suất vừa phải (PN 4–16 bar).
❓ Làm thế nào để đọc ký hiệu kích thước in trên thân ống PP?
Ký hiệu in trên thân ống PP chuẩn bao gồm đầy đủ thông tin kỹ thuật. Ví dụ đọc ký hiệu: “PP-R PN20 32×3,6 ISO 15874 2024”: PP-R là loại copolymer; PN20 là áp suất danh nghĩa 20 bar tại 20°C; 32×3,6 nghĩa là OD = 32 mm, chiều dày thành e = 3,6 mm; ISO 15874 là tiêu chuẩn áp dụng; 2024 là năm sản xuất. Một ký hiệu khác: “PP-H SDR 11 63 DIN 8077 BV 10”: PP-H là homopolymer; SDR 11 nghĩa là e = OD/11 = 63/11 = 5,7 mm; 63 là OD = 63 mm; DIN 8077 là tiêu chuẩn; BV 10 nghĩa là áp suất làm việc 10 bar tại 20°C (tương đương PN 10). Luôn đọc ký hiệu đầy đủ khi nghiệm thu để xác minh đúng loại và kích thước đặt hàng.
❓ Có thể kết nối ống PP-R OD 32 mm với ống PP-H OD 32 mm không?
Về mặt kỹ thuật có thể – cả hai đều có OD = 32 mm nên phụ kiện và phương pháp hàn socket fusion tương thích. Tuy nhiên, cần lưu ý: (1) Chiều dày thành khác nhau – PP-R PN 20 OD 32 mm có e = 3,6 mm (ID = 24,8 mm), trong khi PP-H PN 10 OD 32 mm có e = 3,0 mm (ID = 26 mm); điều này ảnh hưởng đến tiết diện dòng chảy tại điểm nối; (2) Tính năng hóa học khác nhau – nếu hệ thống dẫn hóa chất công nghiệp, phải dùng PP-H toàn bộ tuyến, không trộn lẫn với PP-R có thể kém kháng hóa chất hơn; (3) Phụ kiện hàn cần đúng kích thước OD = 32 mm cho cả hai, nhưng nhiệt độ hàn socket fusion giống nhau (260°C ±10°C) nên không có vấn đề kỹ thuật khi hàn chúng vào cùng một phụ kiện chuẩn OD 32 mm.
❓ Ống PP cỡ nào cần thiết bị cẩu để lắp đặt?
Quy tắc thực tế: ống PP-H một cây 6 m nặng hơn 50 kg là cần ít nhất 2 người hoặc thiết bị cẩu. Ống PP-H OD 110 mm PN 10 nặng khoảng 20 kg/cây 6 m – 2 người khiêng được. OD 160 mm PN 10 nặng khoảng 43 kg/cây – cần 3–4 người hoặc cẩu nhỏ. OD 200 mm PN 10 nặng khoảng 71 kg/cây – cần cẩu. OD 315 mm PN 10 nặng khoảng 180 kg/cây – bắt buộc dùng cẩu. OD 400 mm PN 10 nặng khoảng 295 kg/cây – cẩu ít nhất 2 tấn. OD 630 mm PN 10 nặng khoảng 680 kg/cây – cẩu 5 tấn trở lên và thiết bị lắp đặt chuyên dụng. Ngoài ra, thiết bị butt fusion cho ống OD lớn hơn 200 mm cũng là máy chuyên dụng nặng hàng trăm kg, cần kế hoạch logistics riêng.
Kết Luận
Ống nhựa PP tồn tại trong một dải kích thước phi thường – từ OD 12 mm đến OD 630 mm cho ống đùn tiêu chuẩn (DIN 8077), và đến DN 1200 mm hoặc lớn hơn cho ống cấu trúc thoát nước (EN 13476). Sự đa dạng này phản ánh tính linh hoạt của vật liệu PP trong việc đáp ứng các nhu cầu kỹ thuật rất khác nhau – từ hệ thống cấp nước nóng lạnh nội thất đến hạ tầng cống thoát nước đô thị và dẫn hóa chất công nghiệp nặng.
Ba điều quan trọng nhất cần ghi nhớ khi làm việc với kích thước ống PP: (1) Luôn xác định rõ tiêu chuẩn và loại ống (PP-R ISO 15874, PP-H DIN 8077, hay PP cống EN 13476) vì cùng ký hiệu “DN 50” hay “DN 100” có thể chỉ những kích thước OD vật lý khác nhau; (2) Chọn kích thước và PN dựa trên tính toán thủy lực và áp suất tại điều kiện vận hành thực tế – không phải ở 20°C; (3) Với ống PP kích thước lớn (OD lớn hơn 200 mm), bắt buộc lập kế hoạch logistics, thiết bị hàn và lắp đặt chuyên dụng từ giai đoạn thiết kế dự án.
