Ống Xuyên Tường Là Gì? 6 Lưu Ý Quan Trọng Không Thể Bỏ Qua

Ống xuyên tường (pipe sleeve / wall penetration pipe) là cấu kiện kỹ thuật xuất hiện trong mọi công trình xây dựng nhưng lại thuộc nhóm chi tiết bị xem nhẹ nhất – cho đến khi sự cố xảy ra. Một đường ống xuyên tường lắp đặt sai kỹ thuật có thể là nguồn gốc của: ngấm thấm mãn tính làm suy yếu kết cấu tường, lan truyền lửa và khói độc giữa các ngăn cháy, rò rỉ khí gas hoặc hơi độc vào không gian sinh hoạt, và tiếng ồn thủy lực lan truyền qua hệ thống ống theo đường cứng. Ngược lại, ống xuyên tường được thiết kế và thi công đúng tiêu chuẩn là giải pháp không thể thiếu để bảo vệ công trình toàn diện. Bài viết này cung cấp kiến thức chuyên sâu đầy đủ về ống xuyên tường – từ định nghĩa, phân loại, nguyên lý hoạt động đến 6 lưu ý kỹ thuật quan trọng nhất mà mọi kỹ sư và nhà thầu cần nắm vững.

1. Ống Xuyên Tường Là Gì? Định Nghĩa Và Chức Năng Kỹ Thuật

Ống xuyên tường (pipe sleeve / wall penetration fitting / core pipe) là cấu kiện ống bảo vệ được lắp đặt xuyên qua cấu kiện xây dựng – tường, sàn bê tông, vách ngăn, móng – tạo ra lỗ xuyên qua được bịt kín an toàn để đường ống kỹ thuật (cấp nước, thoát nước, điện, gas, HVAC, viễn thông) có thể đi qua mà không làm suy yếu kết cấu hay mất tính năng ngăn cách của cấu kiện đó.

1.1. Phân biệt ống xuyên tường và lỗ xuyên tường

Khái niệm	Định nghĩa	Vai trò trong hệ thống	Yêu cầu kỹ thuật
Lỗ xuyên tường / lỗ đặt sẵn (core hole / sleeve opening)	Khoảng không gian trống được để lại trong cấu kiện xây dựng để đường ống đi qua; tạo ra bằng cách đặt cốp pha, cắt cơ học hoặc khoan sau khi đổ bê tông	Tạo không gian vật lý cho đường ống và ống sleeve đi qua	Kích thước đủ cho ống sleeve + vật liệu chèn + khe hở co giãn nhiệt
Ống xuyên tường / ống sleeve (pipe sleeve / core pipe)	Ống bảo vệ (thường là thép, PVC, PP hoặc HDPE) được nhét vào lỗ xuyên tường, tạo vỏ bao quanh đường ống kỹ thuật bên trong	Bảo vệ đường ống kỹ thuật; tạo không gian thay thế ống sau này; là bề mặt để bịt kín chống thấm, cháy, âm thanh	Đường kính đủ lớn hơn ống kỹ thuật; chất liệu phù hợp môi trường; nhô ra đúng chiều dài
Vật liệu bịt kín (sealant / fire stop)	Vật liệu điền đầy khe hở giữa ống sleeve và ống kỹ thuật bên trong; giữa ống sleeve và cấu kiện xây dựng	Chống thấm, ngăn cháy lan, cách âm, cách khí tùy yêu cầu	Phải tương thích vật liệu; đạt rating cháy (EI 60/90/120) nếu qua vách ngăn cháy; không giòn theo thời gian



1.2. Tại sao ống xuyên tường quan trọng đến vậy?

Ống xuyên tường giải quyết đồng thời một nghịch lý kỹ thuật căn bản trong xây dựng: đường ống kỹ thuật phải đi qua tường và sàn – nhưng tường và sàn phải là rào cản liên tục chống thấm, cháy, âm thanh và khí. Nếu không có hệ thống ống xuyên tường đúng kỹ thuật, mỗi lần đường ống đi qua tường là một điểm yếu – điểm có thể dẫn đến ít nhất một trong bốn nguy cơ sau:

Nguy cơ	Cơ chế kỹ thuật	Hậu quả thực tế	Tiêu chuẩn ngăn ngừa
Thấm nước (water ingress)	Khe hở giữa ống và tường tạo đường dẫn nước mưa, nước ngầm, nước ngưng tụ vào bên trong công trình	Thấm ẩm mãn tính; nấm mốc; ăn mòn cốt thép; suy yếu kết cấu	TCVN 9393:2012; BS 8102; ACI 350
Lan truyền lửa và khói (fire propagation)	Khe hở quanh ống kỹ thuật tạo đường dẫn lửa và khói vượt qua vách ngăn cháy, phá vỡ phân vùng cháy EI	Lửa lan nhanh giữa các khoang; khói độc lan tràn; thiệt mạng; vi phạm PCCC	TCVN 9311, EN 1366-3, UL 1479, BS 476-20
Rò rỉ khí (gas/vapor migration)	Khe hở cho phép khí gas, hơi hydrocarbon, CO từ tầng hầm xe hoặc phòng kỹ thuật thấm vào không gian sinh hoạt	Ngộ độc CO; tích lũy khí ga gây cháy nổ; không khí trong nhà ô nhiễm nghiêm trọng	NFPA 54, IGEM/SR/4, ISO 15848
Lan truyền âm thanh (sound transmission)	Kết nối cứng giữa ống và kết cấu truyền rung động âm thanh thủy lực (tiếng ồn đường ống) qua tường vào phòng liền kề	Tiếng ồn ống nước trong căn hộ liền kề; vi phạm tiêu chuẩn âm học	ISO 10052; VDI 4100; ÖNORM H 6008



2. Phân Loại Ống Xuyên Tường – 5 Loại Chính Theo Ứng Dụng

Loại ống xuyên tường	Mô tả cấu tạo	Ứng dụng điển hình	Đặc điểm kỹ thuật nổi bật
1. Ống sleeve thông thường (plain sleeve)	Đoạn ống thép đúc, PVC hoặc PP đơn giản; không có gờ chặn; đặt trước khi đổ bê tông hoặc lắp sau khi khoan lỗ	Ống cấp nước, ống điện, ống viễn thông qua tường bê tông không chịu áp lực nước ngầm	Giá thành thấp nhất; yêu cầu vật liệu bịt kín bên ngoài riêng biệt; không chống thấm tự thân

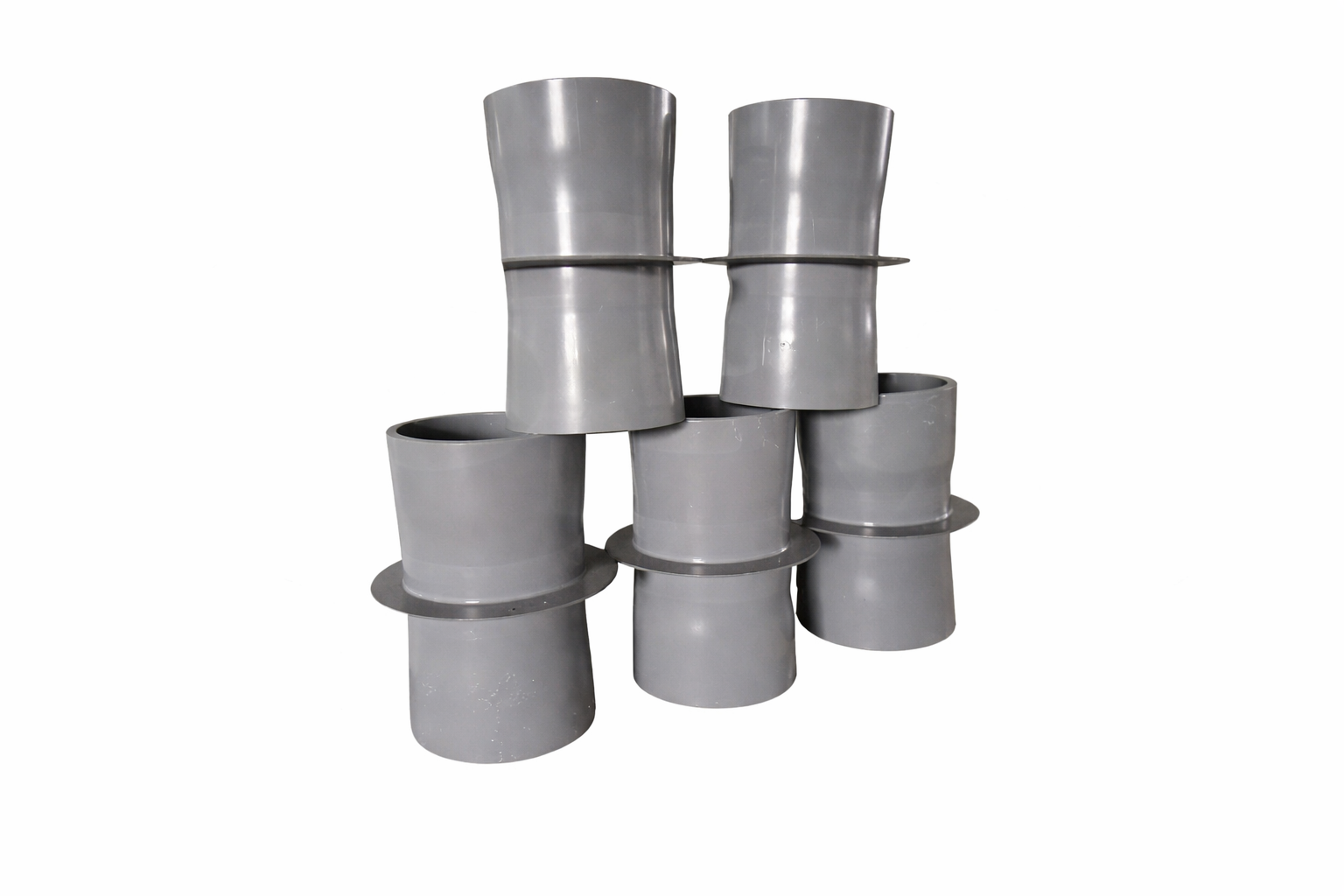

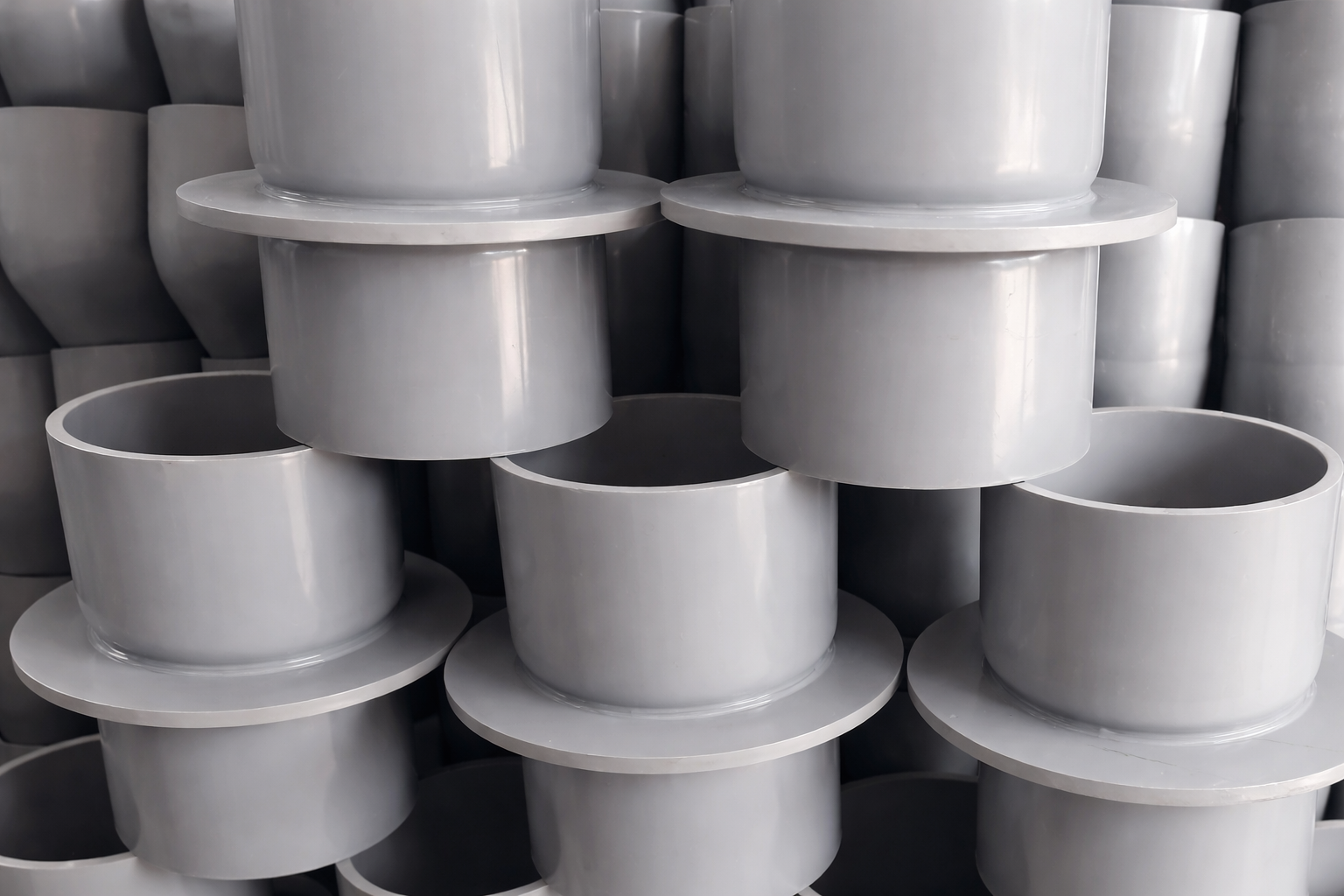

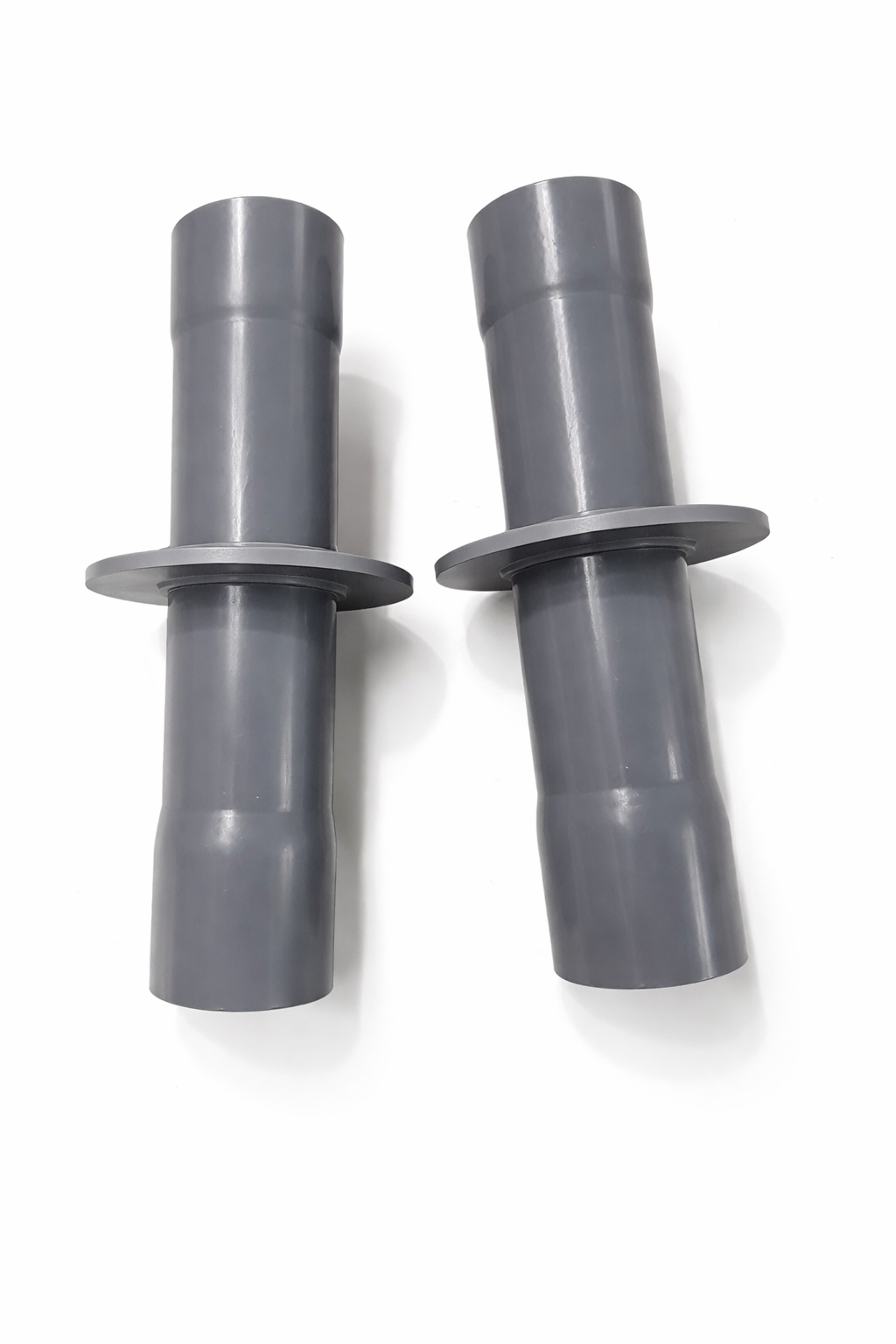

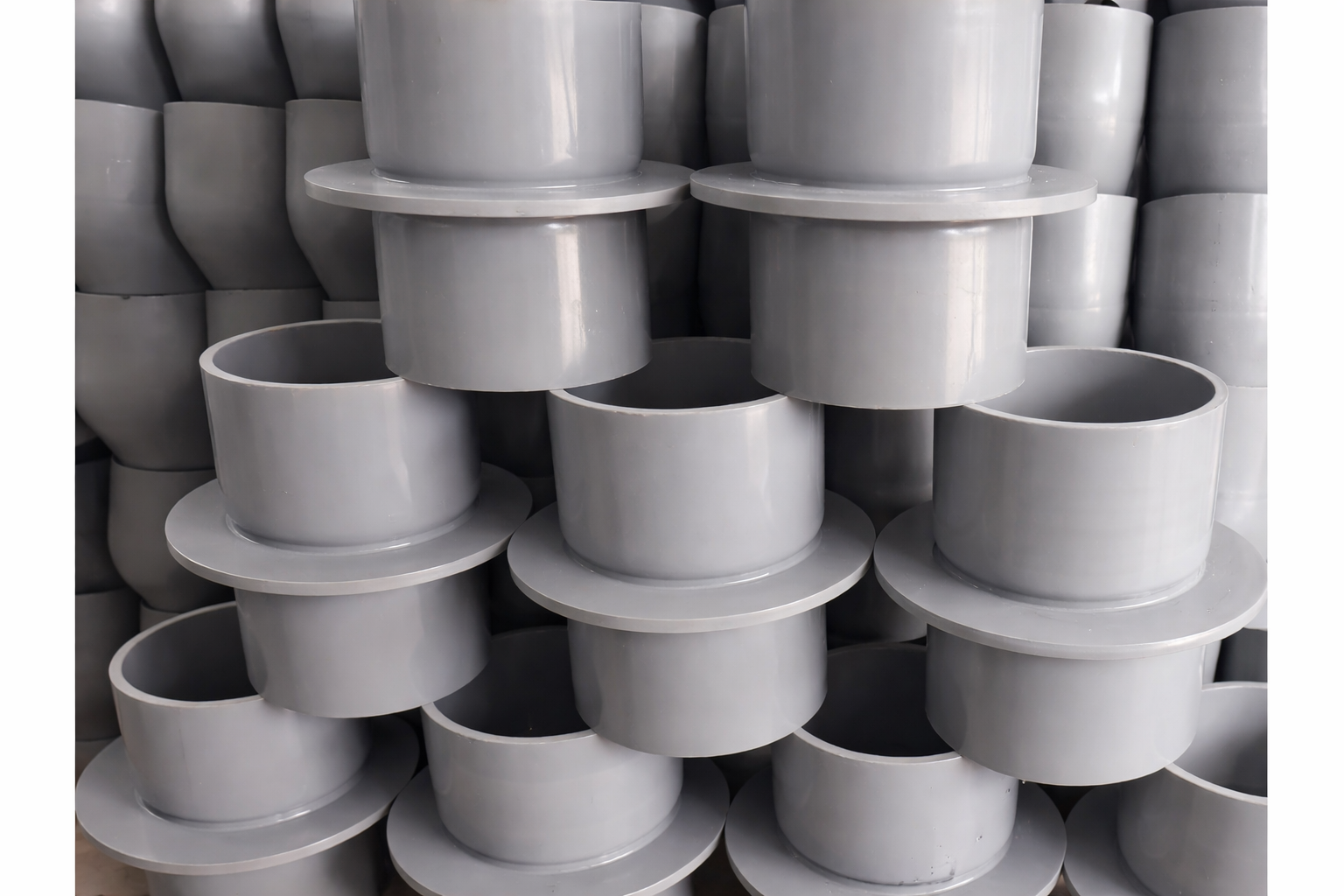

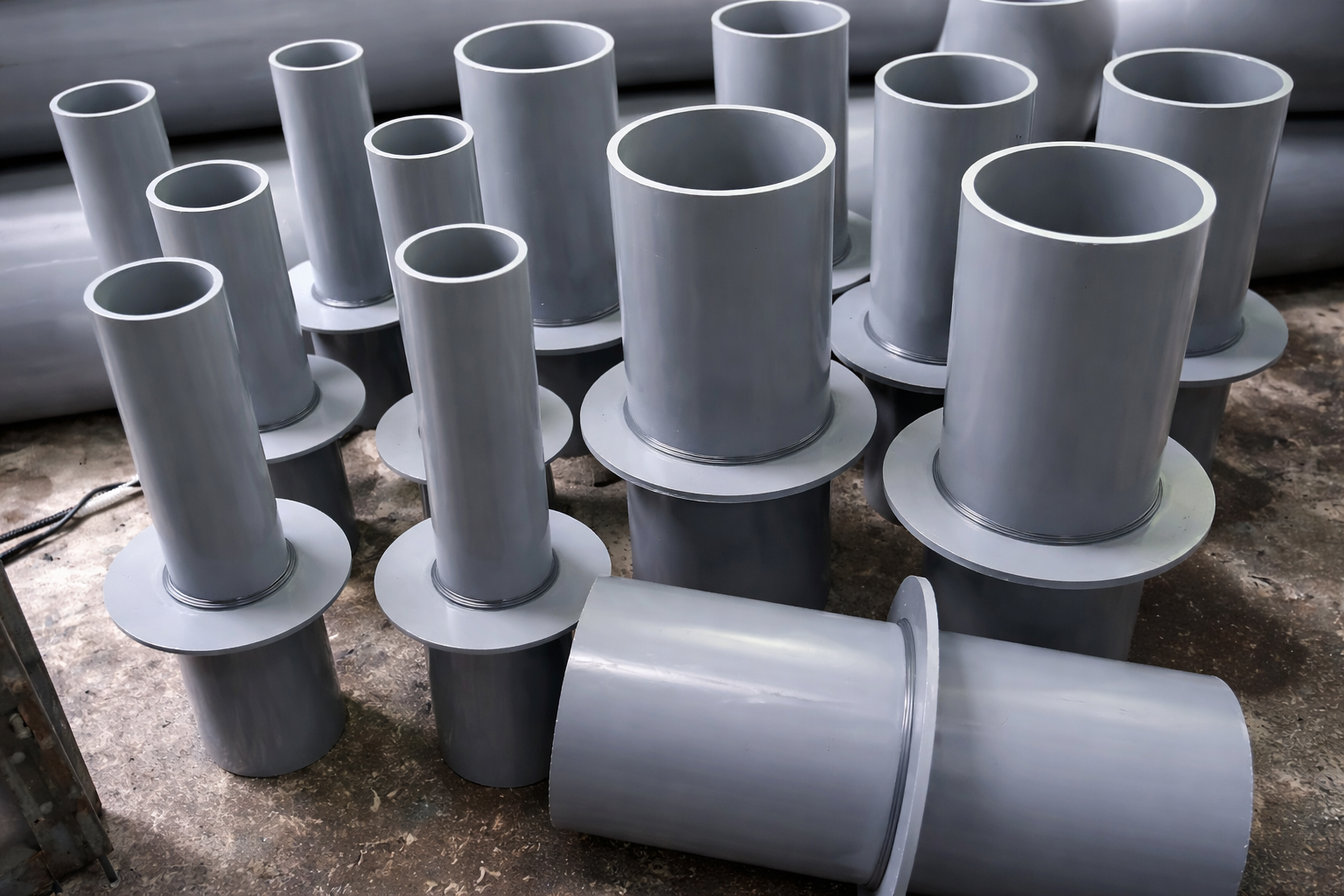

2. Ống sleeve có gờ chặn nước (waterstop sleeve)	Ống có gờ kim loại hoặc nhựa hàn/gắn tại điểm giữa tường; gờ tăng chiều dài đường thấm, ngăn nước đi theo bề mặt ống	Đi qua tường chắn nước, tường tầng hầm, móng băng chịu áp lực nước ngầm	Gờ waterstop tăng đường thấm 3–5×; đạt yêu cầu chống thấm cấp độ 2 theo BS 8102
3. Ống sleeve chống cháy (fire-rated sleeve / intumescent sleeve)	Ống có lớp vật liệu intumescent (nở nhiệt) bên trong; khi gặp nhiệt độ lửa vật liệu nở ra bịt kín lỗ xuyên tường	Ống nhựa (PVC, PP, HDPE) đi qua vách ngăn cháy; thay thế phương án quét sơn chống cháy bên ngoài	Đạt EI 60/90/120 theo EN 1366-3; ống nhựa nóng chảy → vật liệu nở lấp đầy khoang ống → ngăn cháy lan
4. Ống xuyên tường chống âm (acoustic pipe sleeve)	Ống sleeve với lớp đệm cao su hoặc vòng đệm chống rung giữa ống kỹ thuật và cấu kiện xây dựng; bộc cách âm mineral wool quanh ống	Ống thoát nước đứng, ống cấp nước đi qua tường phòng ngủ, khách sạn, bệnh viện	Giảm âm truyền qua kết cấu (structure-borne sound) 10–25 dB; đáp ứng VDI 4100 cấp II/III
5. Ống sleeve xuyên móng / đi qua vách chịu áp lực nước (pressure-tight penetration)	Hệ thống link seal hoặc modular mechanical seal; vòng cao su được ép bởi bu lông tạo bịt kín cơ học; chịu áp lực nước từ bên ngoài	Đường ống đi qua vách tầng hầm sâu, đê chắn lũ, công trình ngầm dưới mực nước ngầm	Chịu áp lực nước đến 10 bar; tháo lắp và thay thế ống được; điều chỉnh kích thước linh hoạt



3. Nguyên Lý Hoạt Động Của Ống Xuyên Tường Và Hệ Thống Bịt Kín

3.1. Nguyên lý kiểm soát khe hở (annular space management)

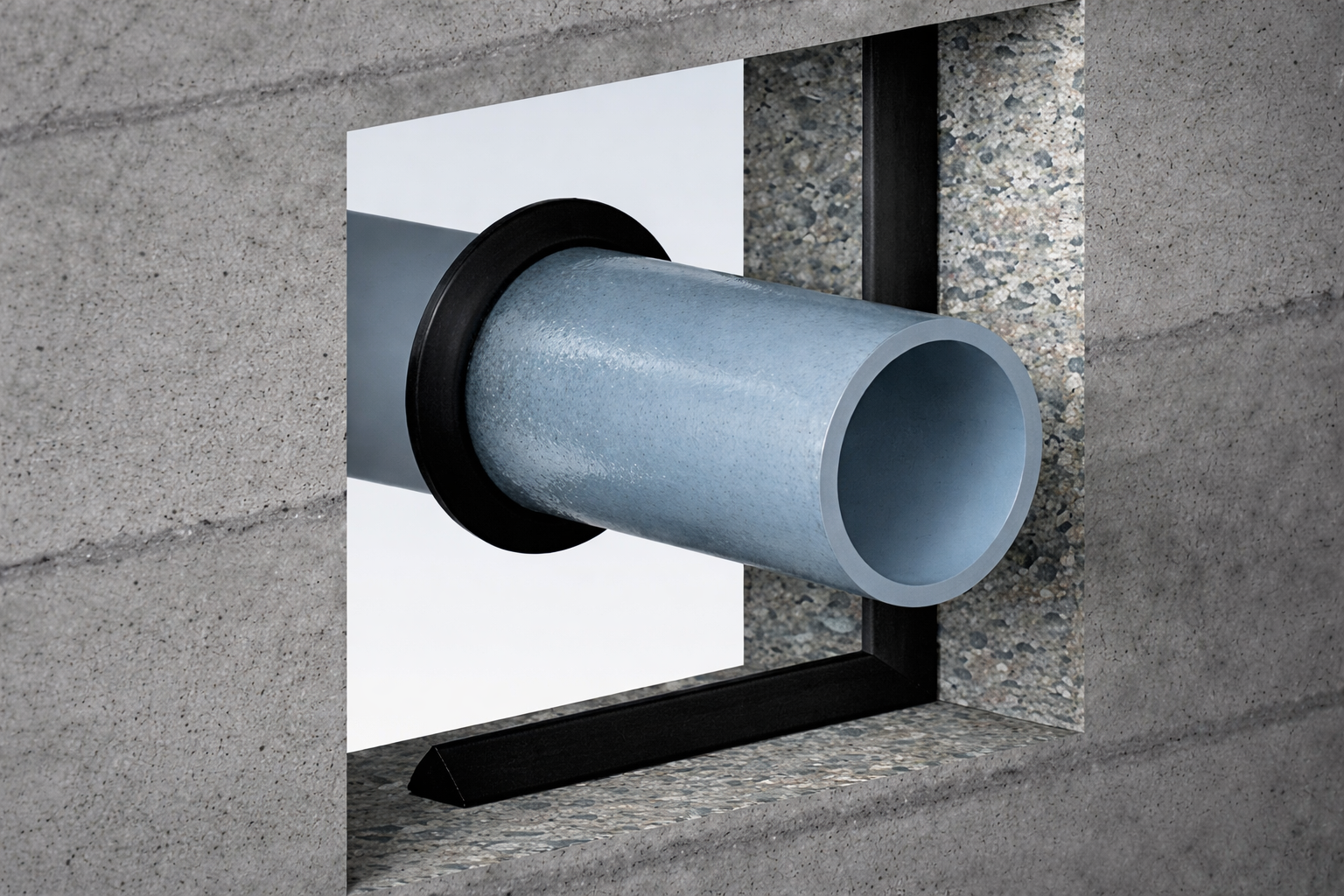

Khe hở vành khăn (annular gap) giữa ống kỹ thuật bên trong và ống sleeve bên ngoài là vùng kỹ thuật quan trọng nhất của toàn bộ hệ thống xuyên tường. Khe hở này phục vụ ba chức năng đồng thời:

• Không gian co giãn nhiệt (thermal expansion space): ống kỹ thuật co giãn theo nhiệt độ; khe hở cho phép ống di chuyển theo hướng trục mà không gây ứng suất lên kết cấu tường
• Không gian lắp đặt vật liệu bịt kín (sealant space): vật liệu chống thấm, chống cháy, cách âm được thi công vào khe hở này; chiều dày vật liệu tối thiểu theo tiêu chuẩn là 15–25 mm mỗi bên
• Không gian thay thế ống sau này (service corridor): ống kỹ thuật có thể rút ra và thay thế mà không cần đập phá tường, với điều kiện khe hở đủ rộng

3.2. Hệ thống bịt kín ba lớp – Tiêu chuẩn thiết kế quốc tế

Lớp bịt kín	Vật liệu điển hình	Chức năng chính	Yêu cầu kỹ thuật
Lớp 1 – Bịt kín giữa ống sleeve và tường (outer seal)	Vữa xi măng không co ngót (non-shrink grout), polysulfide sealant, epoxy grout, bitumen mastic	Chống nước ngầm và nước mưa thấm theo bề mặt ngoài ống sleeve; neo cố định ống sleeve trong tường	Lấp đầy hoàn toàn; không có khoảng rỗng; phải bám dính tốt với cả bê tông và vật liệu ống sleeve
Lớp 2 – Nhồi lấp khe hở vành khăn (annular fill)	Mineral wool chống cháy (rock wool / stone wool); bông khoáng ceramic fiber; foam intumescent; PU foam chống cháy	Cách nhiệt, chống cháy, cách âm trong khe hở giữa ống kỹ thuật và ống sleeve	Nhồi chặt không có khoảng rỗng; vật liệu phải đạt nhiệt độ chịu lửa theo yêu cầu EI của vách ngăn
Lớp 3 – Bịt kín bề mặt (surface seal)	Keo sealant intumescent, sơn chống cháy intumescent, băng chống cháy, tấm chống cháy (firestop collar/board)	Hoàn thiện và bịt kín lớp bề mặt; với ống nhựa: ngăn cháy lan qua khoang ống sau khi ống nóng chảy	Phải được kiểm định theo EN 1366-3 hoặc UL 1479; ghi rõ EI rating và hệ thống chứng nhận



💡 Trong các công trình chịu tải trọng động (nhà máy, cầu), ống sleeve cần thiết kế thêm khớp giãn nở hoặc bộ phận hấp thụ rung động (vibration isolator) để ngăn ứng suất cơ học từ chuyển động kết cấu truyền vào ống kỹ thuật bên trong.



4. Tiêu Chuẩn Thiết Kế Và Pháp Lý Về Ống Xuyên Tường Tại Việt Nam

Lĩnh vực	Tiêu chuẩn Việt Nam	Tiêu chuẩn quốc tế tham chiếu	Yêu cầu chính liên quan đến ống xuyên tường
Phòng cháy chữa cháy	TCVN 9311:2012 (Phân vùng cháy trong công trình); Thông tư 06/2021/TT-BCA	EN 1366-3 (Fire resistance – penetration seals), UL 1479, BS 476-20	Mọi đường ống xuyên qua vách ngăn cháy (fire compartment boundary) phải có hệ thống bịt kín đạt EI 60/90/120 tương đương vách ngăn; chứng nhận thử nghiệm bắt buộc
Chống thấm công trình	TCVN 9393:2012 (Phòng chống thấm cho công trình xây dựng)	BS 8102 (Protection below ground), ACI 350, EN 14194	Ống xuyên tường chắn nước phải có waterstop; lỗ xuyên tường qua kết cấu ngầm phải được bịt kín chống áp lực nước ngầm
Hệ thống cấp thoát nước	TCVN 4513:1988 (Cấp nước nội thất); TCVN 4474:1987 (Thoát nước nội thất)	EN 806-4, EN 12056	Ống xuyên tường cấp thoát nước cần có ống sleeve; khe hở giữa ống và sleeve phải được trám kín; hạn chế kết nối cứng gây ồn
An toàn gas và nhiên liệu	TCVN 7441:2004 (Hệ thống ống dẫn gas trong nhà); QCVN 01:2019/BCT	NFPA 54, IGEM/SR/4 (UK), EN 1775	Ống dẫn gas xuyên tường phải có ống sleeve riêng thông gió ra ngoài trời; khe hở không được bịt kín hoàn toàn (để thoát khí khi rò rỉ)
Cách âm	TCVN 5949:1998 (Âm học trong xây dựng – giới hạn tiếng ồn)	ISO 10052, VDI 4100, EN ISO 16032	Ống thoát nước đứng và ống cấp nước nóng qua tường phòng ở phải có đệm cách âm; tách biệt cơ học giữa ống và kết cấu

⚠️ Tại Việt Nam, vi phạm quy định về bịt kín ống xuyên qua vách ngăn cháy là một trong những lỗi PCCC phổ biến nhất khi kiểm tra và nghiệm thu công trình. Cơ sở bị phát hiện vi phạm có thể bị đình chỉ hoạt động theo Nghị định 136/2020/NĐ-CP cho đến khi khắc phục hoàn toàn. Chi phí khắc phục sau thi công thường cao hơn 5–10 lần so với làm đúng ngay từ đầu.



5. 6 Lưu Ý Quan Trọng Không Thể Bỏ Qua Khi Lắp Ống Xuyên Tường

  LƯU Ý 1: Xác Định Đúng Chức Năng Tường/Sàn Trước Khi Chọn Giải Pháp



Đây là bước đầu tiên và quan trọng nhất – nhưng lại bị bỏ qua thường xuyên nhất. Cùng một ống kỹ thuật đi qua tường nhưng yêu cầu kỹ thuật của hệ thống xuyên tường có thể khác nhau hoàn toàn tùy vào chức năng của tường đó:

Loại tường / sàn	Yêu cầu bắt buộc cho ống xuyên qua	Hệ quả nếu không tuân thủ
Vách ngăn cháy (fire compartment wall) – tường có EI rating	Hệ thống bịt kín chống cháy (firestop system) đạt EI tương đương tường; phải được kiểm định độc lập	Lửa và khói lan sang khoang cháy liền kề → phá vỡ phân vùng cháy → thiệt hại sinh mạng và tài sản nghiêm trọng
Tường chắn nước ngầm (basement wall, foundation)	Ống sleeve có waterstop; bịt kín áp lực nước; có thể cần link seal cơ học	Ngấm thấm nước ngầm vào tầng hầm → hư hỏng kết cấu và nội thất; ăn mòn cốt thép
Tường ngăn phòng ở / phòng ngủ	Đệm cách âm (acoustic sleeve / rubber gasket); không kết nối cứng ống với tường	Tiếng ồn thủy lực (gurgling, hammering) từ ống nước truyền sang phòng → vi phạm tiêu chuẩn âm học
Tường ngoài chịu mưa và gió (external wall)	Bịt kín chống nước mưa hắt; sử dụng sealant chịu UV và nhiệt độ; đệm chống ẩm	Nước mưa thấm theo ống vào trong tường → ngấm tường, mốc, ố vàng
Vách ngăn phòng kỹ thuật khí gas / hóa chất	Ống sleeve thông gió (không bịt kín hoàn toàn) để khí gas rò rỉ thoát được ra ngoài trời	Tích lũy khí gas trong tường hoặc không gian kín → nguy cơ cháy nổ hoặc ngộ độc



✅ Tra cứu bản vẽ kết cấu và kiến trúc để xác định chính xác tường nào là vách ngăn cháy, tường chắn nước ngầm hay tường thường

✅ Với mọi tường có EI rating trong thiết kế PCCC: áp dụng firestop system được chứng nhận – không tuỳ tiện dùng sealant thông thường

❌ Không áp dụng cùng một giải pháp cho tất cả tường vì “trông giống nhau” – chức năng khác nhau đòi hỏi giải pháp khác nhau



  LƯU Ý 2: Chọn Đúng Kích Thước Ống Sleeve – Khe Hở Vành Khăn Phải Đủ



Kích thước ống sleeve (đường kính trong của sleeve) không được quá nhỏ cũng không được quá lớn so với đường ống kỹ thuật bên trong. Đây là thông số ảnh hưởng trực tiếp đến khả năng thi công vật liệu bịt kín và khả năng thay thế ống sau này.



Đường kính ống kỹ thuật (OD, mm)	Đường kính tối thiểu ống sleeve (ID, mm)	Khe hở vành khăn tối thiểu (mm)	Ghi chú kỹ thuật
Đến 25 mm	50 mm	12,5 mm mỗi bên	Đủ cho mineral wool và sealant; thay được ống sau này
26 – 50 mm	OD ống + 50 mm	25 mm mỗi bên	Khe hở 25 mm tối thiểu cho vật liệu bịt kín cháy đạt EI 60+
51 – 110 mm	OD ống + 60 mm	30 mm mỗi bên	EN 1366-3 yêu cầu min 25 mm annular gap cho firestop hệ thống ống nhựa
111 – 160 mm	OD ống + 80 mm	40 mm mỗi bên	Ống lớn cần khe hở rộng hơn để nhồi mineral wool đủ mật độ
161 – 250 mm	OD ống + 100 mm	50 mm mỗi bên	Cân nhắc thiết kế vành gia cường bê tông xung quanh lỗ xuyên tường lớn
Trên 250 mm	Tính toán riêng theo yêu cầu dự án	Tối thiểu 50 mm	Lỗ xuyên tường lớn ảnh hưởng đến khả năng chịu lực của tường; cần tính toán kết cấu riêng



⚠️ Sai lầm phổ biến: khe hở vành khăn quá nhỏ (dưới 10 mm) do chọn ống sleeve vừa khít ống kỹ thuật để “gọn hơn”. Khe hở quá nhỏ không cho phép nhồi đủ vật liệu bịt kín → mối bịt kín không đạt yêu cầu → phải đục phá và làm lại sau khi thi công xong. Chi phí khắc phục cực kỳ tốn kém so với chọn đúng kích thước ngay từ đầu.



✅ Khe hở vành khăn tối thiểu 25 mm mỗi bên cho ống xuyên vách ngăn cháy (theo EN 1366-3)

✅ Khe hở tối thiểu 15 mm mỗi bên cho ống xuyên tường không yêu cầu cháy (chỉ chống thấm và cách âm)

❌ Không chọn ống sleeve có ID bằng hoặc chỉ lớn hơn OD ống kỹ thuật 5–10 mm – không thực hiện được bịt kín đúng kỹ thuật



  LƯU Ý 3: Ống Nhựa Xuyên Vách Ngăn Cháy Bắt Buộc Phải Có Firestop – Không Ngoại Lệ



Đây là lưu ý quan trọng nhất về an toàn cháy nổ – và cũng là lưu ý bị vi phạm nhiều nhất trong thực tế thi công tại Việt Nam. Ống nhựa (PVC, PP, HDPE) khi đi xuyên qua vách ngăn cháy tạo ra nguy cơ đặc biệt nghiêm trọng mà ống kim loại không có: khi lửa đến, ống nhựa nóng chảy và cháy – để lại khoảng trống xuyên qua vách ngăn cháy, tạo đường cho lửa và khói lan sang khoang ngăn cháy liền kề.



5.1. Cơ chế nguy hiểm của ống nhựa xuyên vách ngăn cháy

• Ở 200–300°C: PVC bắt đầu mềm hóa và biến dạng; PP và HDPE bắt đầu nóng chảy chảy xuống
• Ở 300–400°C: ống nhựa cháy và tạo khoảng trống xuyên tường; lửa bắt đầu lan qua khoảng trống
• Ở 500°C+: toàn bộ ống nhựa biến mất; lỗ xuyên tường cỡ đường kính ống hở hoàn toàn; không còn rào cản nào ngăn lửa và khói



5.2. Các giải pháp firestop cho ống nhựa xuyên vách ngăn cháy

Giải pháp firestop	Nguyên lý hoạt động	Đạt EI (phút)	Phù hợp với ống nhựa loại	Lưu ý thi công
Vòng chống cháy intumescent (intumescent fire collar)	Vòng cao su intumescent quanh ống nhựa tại mặt vách; khi nhiệt độ tăng, vật liệu nở ra bịt kín lỗ khi ống nhựa nóng chảy và biến mất	EI 60 / EI 90 / EI 120 (tùy loại sản phẩm)	PVC, PP, HDPE, PE đường kính 15–300 mm	Gắn chặt vào mặt vách; khoảng cách từ mặt vách theo datasheet nhà sx; không sơn phủ lên vòng
Tấm chống cháy bịt lỗ (firestop board + sealant)	Tấm chịu lửa (calcium silicate board) cắt lỗ vừa ống nhựa; kết hợp sealant intumescent; khi lửa đến, sealant nở bịt lỗ	EI 60 / EI 90	PVC, PP đường kính nhỏ và vừa; phù hợp khi nhiều ống đi cùng nhau	Cố định tấm chắc vào vách; thi công sealant đủ chiều sâu
Băng chống cháy quấn quanh ống (intumescent wrap strip)	Băng quấn nhiều lớp quanh ống nhựa trong vùng xuyên tường; khi lửa đến, băng nở ra từ bên trong khe hở tạo bịt kín	EI 60 / EI 90	Ống nhựa đường kính đến 160 mm; ứng dụng khi không thể dùng vòng collar	Số lớp quấn theo datasheet; chiều dài quấn đủ theo yêu cầu
Ống sleeve thép + mineral wool + sealant (metal sleeve system)	Ống sleeve thép giữ lại vị trí khi ống nhựa chảy; mineral wool + sealant bịt khe hở	EI 90 / EI 120	Mọi loại ống nhựa đường kính lớn; giải pháp tin cậy nhất cho yêu cầu EI 120+	Yêu cầu thi công 3 lớp chặt chẽ; kiểm tra mật độ mineral wool



✅ Kiểm tra tất cả vách ngăn cháy trong bản vẽ PCCC; liệt kê mọi ống nhựa đi qua các vách này

✅ Chọn giải pháp firestop có chứng nhận kiểm định theo EN 1366-3 hoặc UL 1479 – không dùng sản phẩm chưa qua kiểm định

✅ Lưu hồ sơ chứng nhận firestop kèm theo hồ sơ hoàn công để phục vụ kiểm tra PCCC

❌ Không bịt kín bằng bọt polyurethane thông thường (PU foam cách nhiệt thường) cho ống nhựa xuyên vách ngăn cháy – PU foam thông thường KHÔNG có khả năng chống cháy, thậm chí cháy được



  LƯU Ý 4: Thiết Kế Bù Giãn Nở Nhiệt Cho Ống Bên Trong Sleeve



Ống kỹ thuật bên trong ống sleeve phải được tự do co giãn theo chiều dọc khi nhiệt độ thay đổi. Nếu ống bị kẹp cứng trong sleeve – do vật liệu bịt kín điền đầy hoàn toàn không có khe hở, hoặc do ống va chạm vào mép bê tông – ứng suất nhiệt tích lũy có thể vượt giới hạn chịu lực và gây nứt ống hoặc hư hỏng mối nối.



Tính toán co giãn nhiệt cần thiết

Hành trình co giãn cần bù (mm) = α × L × ΔT

Với PP-R: α = 150 × 10⁻⁶/K; đoạn ống L = 10 m; ΔT = 50°C → ΔL = 150 × 10⁻⁶ × 10.000 × 50 = 75 mm

Đây là lý do ống PP-R cần ít nhất 1 điểm giãn nở (expansion loop hoặc expansion joint) trong mỗi 10 m chiều dài. Ống sleeve phải nhô ra khỏi mặt tường đủ để ống kỹ thuật có thể trượt tự do khi giãn nở.



Vật liệu ống kỹ thuật	Hệ số giãn nở α (×10⁻⁶/K)	Co giãn điển hình L = 10m, ΔT = 30°C (mm)	Chiều dài ống sleeve nhô ra tối thiểu (mm)	Ghi chú
PP-R	150	45 mm	60 – 80 mm mỗi bên	Co giãn nhiệt lớn nhất trong nhóm; cần thiết kế cẩn thận
PP-H	150	45 mm	60 – 80 mm mỗi bên	Tương tự PP-R; kết cấu cứng hơn
HDPE	120 – 140	36 – 42 mm	50 – 60 mm mỗi bên	Tương đương PP; cần bù giãn nở
PVC-U	70 – 80	21 – 24 mm	30 – 40 mm mỗi bên	Nhỏ hơn PP; vẫn cần khe hở tự do
Đồng	17	5,1 mm	15 – 20 mm mỗi bên	Co giãn rất nhỏ; ít vấn đề nhưng vẫn cần khe hở
Thép	12	3,6 mm	10 – 15 mm mỗi bên	Co giãn nhỏ nhất; khe hở tối thiểu để thoát nước đọng



✅ Ống sleeve nhô ra khỏi mặt tường ít nhất 50–80 mm mỗi bên (tùy loại ống) để ống kỹ thuật không bị kẹp tại mép

✅ Vật liệu bịt kín trong khe hở vành khăn phải là loại có khả năng co giãn theo ống (flexible sealant, không phải vữa cứng)

✅ Thiết kế expansion loop hoặc expansion joint tại điểm gần nhất với ống xuyên tường cho các tuyến ống PP và HDPE dài

❌ Không điền đầy hoàn toàn khe hở vành khăn bằng vật liệu cứng (xi măng, epoxy cứng) ở phần tiếp giáp với ống – phần này phải là flexible sealant



  LƯU Ý 5: Ống Dẫn Gas Xuyên Tường Không Được Bịt Kín Hoàn Toàn – Phải Thông Gió



Đây là lưu ý mang tính an toàn sống còn mà nhiều nhà thầu không phân biệt được với ống xuyên tường thông thường. Đường ống dẫn gas (LPG, LNG, gas thiên nhiên) xuyên qua tường theo tiêu chuẩn TCVN 7441:2004 và NFPA 54 BẮT BUỘC phải có ống sleeve riêng – và ống sleeve này phải được thông gió ra ngoài trời, không được bịt kín như các loại ống xuyên tường khác.



Tại sao ống dẫn gas xuyên tường phải thông gió?

• Nguyên lý an toàn: nếu đường ống gas bị rò rỉ bên trong tường hoặc bên trong ống sleeve, khí gas sẽ tích tụ. Nếu ống sleeve bịt kín kín hoàn toàn, khí gas không thoát được → tích lũy đến nồng độ nổ → nguy cơ cháy nổ khi có nguồn lửa
• Giải pháp đúng: ống sleeve dẫn gas phải có ít nhất một đầu thông ra ngoài trời (không phải vào không gian trong nhà); đầu thông phải có lưới chống côn trùng và nước mưa nhưng không có thiết bị ngăn dòng khí
• Kiểm tra định kỳ: lỗ thông gió của ống sleeve gas phải được kiểm tra định kỳ không bị tắc bởi bụi, mạng nhện, lá cây, vật liệu xây dựng thừa



Loại đường ống	Yêu cầu bịt kín ống sleeve	Thông gió ống sleeve	Ghi chú an toàn
Ống cấp nước, thoát nước	Bịt kín hoàn toàn; chống thấm đầy đủ	Không cần thông gió	Thông thường – không nguy hiểm nếu rò rỉ nhỏ
Ống điện, cáp viễn thông	Bịt kín hoàn toàn; chống cháy lan qua lòng ống	Không cần (trừ nếu ống điện qua cấu kiện chịu áp lực nước)	Bịt cả hai đầu ống điện để ngăn kéo nước theo ống và cháy lan
Ống dẫn gas (LPG/LNG)	KHÔNG bịt kín hoàn toàn	BẮT BUỘC thông gió một đầu ra ngoài trời	TCVN 7441:2004 khoản 5.3; không được bịt kín cả hai đầu sleeve
Ống dẫn dầu nhiên liệu	Bịt kín nhẹ ở phía trong; thông gió phía ngoài nhà	Thông gió khuyến nghị	Dầu ít bay hơi hơn gas; nguy hiểm thấp hơn nhưng vẫn cần thông gió ở tầng hầm
Ống dẫn hơi hóa chất độc hại	Phụ thuộc hóa chất; tham vấn kỹ sư an toàn	Thường thông gió; đôi khi bịt kín và thu gom hơi rò rỉ	Thiết kế riêng theo từng hóa chất cụ thể



⚠️ Sự cố cháy nổ từ rò rỉ gas bên trong ống sleeve bịt kín kín tuy hiếm nhưng đã được ghi nhận trong các vụ tai nạn nhà ở tại Việt Nam và quốc tế. Đây là lỗi kỹ thuật không thể bào chữa và có thể dẫn đến trách nhiệm hình sự của nhà thầu.



  LƯU Ý 6: Bảo Vệ Đầu Ống Sleeve – Chống Nước, Bụi Và Côn Trùng Xâm Nhập



Đầu ống sleeve nhô ra khỏi mặt tường hoặc sàn là điểm dễ bị bỏ sót trong thiết kế nhưng tạo ra nhiều vấn đề vận hành sau này nếu không được xử lý đúng. Nước, bụi, côn trùng, chuột xâm nhập qua khe hở còn lại tại đầu ống sleeve.



Các vấn đề từ đầu ống sleeve không được bảo vệ

• Ống xuyên sàn (vertical penetration) không có gioăng: nước rơi xuống trực tiếp vào khe hở giữa ống kỹ thuật và ống sleeve → chảy xuống vị trí dưới → thấm tường hoặc trần tầng dưới
• Ống xuyên tường ngoài nhà không có flashing: nước mưa hắt vào khe hở dọc theo ống → thấm vào kết cấu tường; đặc biệt nguy hiểm với tường xây gạch chưa trát
• Ống xuyên tường dưới mức mặt đất (below grade): áp lực nước ngầm đẩy vào khe hở bất kỳ; đầu ống sleeve phía trong tầng hầm cần link seal hoặc flanged waterstop
• Chuột và côn trùng: khe hở hở hoặc bọc bằng bông mineral wool không có nắp bảo vệ là điểm xâm nhập ưa thích của chuột và gián; đặc biệt trong nhà bếp và tầng hầm

Vị trí đầu ống sleeve	Giải pháp bảo vệ đầu ống	Vật liệu / Sản phẩm	Ghi chú
Xuyên sàn – đầu trên mặt sàn	Cổ ống nổi sàn (floor sleeve protector); cao tối thiểu 50 mm trên mặt sàn hoàn thiện để ngăn nước sàn chảy vào	Cổ ống thép mạ kẽm hoặc inox; gioăng cao su vành quanh ống; nắp đậy tháo lắp được nếu cần	Đặc biệt quan trọng trong phòng vệ sinh, bếp, ban công
Xuyên sàn – đầu dưới trần	Bảo vệ bằng vữa trám nhẵn hoặc tấm che thẩm mỹ (escutcheon plate / rosette)	Mặt bích trang trí thép mạ chrome hoặc inox; keo sealant xung quanh	Chống bụi và tăng tính thẩm mỹ; dễ kiểm tra bằng mắt
Xuyên tường ngoài nhà – phía ngoài	Flashing kim loại hoặc silicon sealant chống thấm mép trên và hai bên; dốc nước xuống, không dốc vào trong	Silicon sealant chịu UV ngoài trời; flashing nhôm hoặc kẽm; nắp che mưa nếu cần	Hướng mặt cắt ống nghiêng 5° xuống phía ngoài để nước tự thoát
Xuyên tường ngầm hoặc tầng hầm	Link seal cơ học (modular mechanical seal) hoặc waterstop flanged sleeve; chịu được áp lực nước ngầm	Link seal cao su EPDM hoặc EPDM/steel; được siết bằng bu lông; tháo lắp được	Chịu áp lực nước tùy cấu hình; phổ biến trong tầng hầm và công trình ngầm
Xuyên tường trong nhà – đầu hở	Gioăng cao su linh hoạt (flexible rubber gasket); nắp che thẩm mỹ tháo lắp được	Gioăng cao su EPDM hoặc silicone; mặt bích trang trí; băng keo butyl tạm thời trong thi công	Cho phép thay thế ống sau này; chống côn trùng và bụi; thẩm mỹ



✅ Mọi ống sleeve xuyên sàn trong khu vực ẩm ướt (phòng tắm, bếp, ban công) phải có cổ ống nổi ít nhất 50 mm

✅ Lỗ xuyên tường ngoài nhà: silicon sealant chịu UV và bức xạ nhiệt; kiểm tra lại sau 5 năm

❌ Không dùng băng keo hoặc túi nylon bịt tạm – những giải pháp tạm này thường được dùng trong thi công và bị bỏ quên, không bao giờ được thay thế bằng giải pháp vĩnh viễn



6. Vật Liệu Ống Xuyên Tường – Lựa Chọn Đúng Cho Từng Ứng Dụng

Vật liệu ống sleeve	Ưu điểm chính	Hạn chế	Ứng dụng tối ưu	Không phù hợp
Thép đúc mạ kẽm (galvanized steel)	Bền, cứng, dễ hàn waterstop; không biến dạng khi đổ bê tông; chịu lực tốt; dễ gắn mặt bích	Gỉ sét theo thời gian trong môi trường ẩm; nặng; không kháng hóa chất mạnh	Ống xuyên tường tầng hầm, móng; ống xuyên tường lửa (kết hợp firestop); ứng dụng kết cấu quan trọng	Môi trường biển, hóa chất ăn mòn mạnh; khi cần cách điện với ống bên trong
Thép không gỉ SS304 / SS316L	Kháng ăn mòn tốt; bền vĩnh cửu; thẩm mỹ cao; không gỉ trong môi trường ẩm biển	Đắt hơn thép thường 4–6×; khó cắt và hàn tại công trường	Công trình ven biển; phòng thí nghiệm; cơ sở thực phẩm và y tế; nơi yêu cầu thẩm mỹ cao	Ứng dụng phổ thông không yêu cầu chống ăn mòn cao (quá đắt)
PVC-U (nhựa cứng trắng)	Nhẹ; rẻ; dễ cắt và lắp; không gỉ; phổ biến rộng rãi; có nhiều kích thước	Giòn ở lạnh; không chịu nhiệt cao (trên 60°C); không dùng làm sleeve cho ống nóng; không phù hợp vách ngăn cháy nếu không có firestop	Ống điện (EMT conduit); ống thoát nước nhỏ qua tường thường; xuyên tường không yêu cầu cháy	Xuyên vách ngăn cháy mà không có firestop (ống PVC sẽ cháy); môi trường nhiệt độ cao
PP / HDPE	Nhẹ; kháng hóa chất tốt; không gỉ; hàn được; PP-H kháng axit/kiềm xuất sắc	Không phù hợp cho vách ngăn cháy nếu không có firestop; co giãn nhiệt lớn	Ống xuyên tường khu vực hóa chất; xử lý nước thải; môi trường ẩm ướt	Xuyên vách ngăn cháy mà không có firestop collar; nhiệt độ cao liên tục
Nhựa ABS chịu nhiệt / CPVC	Chịu nhiệt tốt hơn PVC-U (đến 90°C); nhẹ; dễ gia công	Đắt hơn PVC-U; ít phổ biến tại Việt Nam	Ống xuyên tường trong khu vực nước nóng; chỗ nhiệt độ môi trường 60–90°C	Vách ngăn cháy (cần firestop); môi trường hóa chất mạnh
Cao su EPDM (dành cho gioăng bịt kín)	Co giãn cực tốt; bền với UV; chịu nhiệt -40°C đến +120°C; không thấm nước	Không dùng làm ống sleeve cứng; chỉ dùng làm gioăng bịt kín và đệm cách âm	Gioăng bịt kín giữa ống kỹ thuật và sleeve; đệm chống rung cho ống xuyên tường cách âm	Không thể dùng thay thế ống sleeve cứng



7. Quy Trình Thi Công Ống Xuyên Tường Chuẩn Kỹ Thuật

7.1. Giai đoạn 1 – Đặt ống sleeve trước khi đổ bê tông (preferred method)

• Bước 1: Xác định vị trí chính xác từ bản vẽ MEP (Mechanical, Electrical, Plumbing); đánh dấu trên coffa với tọa độ tim ống và cao độ chính xác
• Bước 2: Cắt ống sleeve đúng chiều dài = chiều dày tường/sàn + 50–80 mm nhô ra mỗi bên (cho phép co giãn nhiệt ống bên trong)
• Bước 3: Bịt tạm hai đầu ống sleeve bằng nút xốp hoặc băng keo chống bê tông lọt vào
• Bước 4: Cố định ống sleeve vào lưới thép hoặc coffa bằng dây buộc thép hoặc kẹp thép; kiểm tra thẳng tâm và góc đúng thiết kế (thường 90° với tường; có thể nghiêng nếu yêu cầu thoát nước)
• Bước 5: Kiểm tra lại vị trí và cố định trước khi đổ bê tông; đánh dấu vị trí ống sleeve trên bề mặt coffa
• Bước 6: Sau khi đổ bê tông và tháo coffa: rút nút bịt tạm; kiểm tra ống không bị lệch và bê tông không lọt vào

7.2. Giai đoạn 2 – Khoan cắt lỗ và đặt ống sleeve sau khi đổ bê tông (where needed)

• Sử dụng máy khoan lõi (core drill) với mũi khoan diamond phù hợp đường kính yêu cầu
• Khoan từ một phía; tưới nước làm mát liên tục; thu hồi nước khoan để tránh bụi và ô nhiễm
• Làm sạch lỗ khoan và thổi bụi trước khi nhét ống sleeve
• Nhét ống sleeve đúng vị trí trung tâm; dùng nêm hoặc kẹp cố định tạm ở vị trí chính xác
• Trám vữa không co ngót (non-shrink grout) vào khe hở giữa ống sleeve và thành lỗ khoan; đảm bảo điền đầy hoàn toàn; dưỡng hộ đủ thời gian

7.3. Giai đoạn 3 – Thi công bịt kín sau khi lắp ống kỹ thuật

• Lắp đặt ống kỹ thuật qua ống sleeve; kiểm tra khe hở vành khăn đủ và đồng đều
• Nhồi mineral wool chịu lửa vào khe hở vành khăn; đảm bảo mật độ đủ theo yêu cầu nhà sản xuất firestop (thường 100–200 kg/m³)
• Thi công firestop system tại hai mặt vách ngăn cháy; lắp vòng intumescent collar theo hướng dẫn nhà sản xuất
• Thi công sealant tại đầu ống sleeve; để khô đủ thời gian trước khi kiểm tra
• Chụp ảnh tài liệu hóa từng bước thi công để phục vụ hồ sơ kiểm tra PCCC

8. Các Lỗi Thi Công Phổ Biến Và Hậu Quả

Lỗi thi công	Dấu hiệu nhận biết	Hậu quả kỹ thuật	Khắc phục
Không dùng ống sleeve (đặt ống kỹ thuật trực tiếp trong bê tông)	Ống sát với bê tông; không có khe hở; không thể thay ống sau này	Không thể sửa chữa hoặc thay thế ống mà không đục phá; ứng suất nhiệt gây nứt bê tông theo thời gian	Khoan lỗ xung quanh ống (khó); sau đó đặt sleeve và bịt kín lại – cực kỳ tốn kém
Sleeve quá ngắn (không nhô ra khỏi mặt tường)	Đầu ống flush với mặt tường; không có phần nhô ra để bịt kín và giãn nở	Ống kỹ thuật bị kẹp tại mép bê tông → ứng suất tập trung → nứt ống; không có chỗ thi công sealant đúng kỹ thuật	Nối ống sleeve bổ sung bằng mặt bích hoặc fitting; khó và tốn kém
Bịt kín bằng PU foam thông thường cho vách ngăn cháy	Bề mặt trơn bóng, màu vàng/cam của PU foam; không có sản phẩm chứng nhận cháy	PU foam thường KHÔNG chống cháy; lửa lan qua vách ngăn cháy; vi phạm PCCC nghiêm trọng	Phá bỏ PU foam; thi công lại với hệ thống firestop được chứng nhận
Bịt kín hoàn toàn ống dẫn gas	Ống sleeve gas được trám kín ở cả hai đầu; không có lỗ thông gió	Khí gas rò rỉ tích lũy trong sleeve kín → nguy cơ cháy nổ nghiêm trọng	Khoan lỗ thông gió; đặt lại sleeve có cấu hình thông gió đúng tiêu chuẩn
Khe hở vành khăn quá nhỏ (dưới 10 mm)	Ống kỹ thuật sat với thành sleeve; khó điền đầy vật liệu bịt kín	Bịt kín không đạt yêu cầu; nước/lửa/khí có thể đi qua; không thay được ống sau này	Khoan lại lỗ lớn hơn; đặt sleeve mới; thi công lại bịt kín
Không có cổ ống nổi sàn trong khu vực ẩm ướt	Ống kỹ thuật nhô ra flush với hoặc dưới mặt sàn hoàn thiện	Nước sàn chảy vào khe hở sleeve → thấm xuống trần tầng dưới; ô nhiễm và hư hỏng kết cấu	Đặt cổ ống nổi sàn và bịt kín gioăng cao su; sơn hoặc bọc chống thấm khu vực xung quanh



9. Kiểm Tra Và Nghiệm Thu Hệ Thống Ống Xuyên Tường

9.1. Checklist kiểm tra trước nghiệm thu

✅ Tất cả ống sleeve đúng vị trí, cao độ và góc theo bản vẽ thiết kế (sai số ±10 mm)

✅ Chiều dài nhô ra của ống sleeve đủ theo tính toán co giãn nhiệt của ống kỹ thuật

✅ Khe hở vành khăn đúng kích thước thiết kế (tối thiểu 15–25 mm mỗi bên tùy yêu cầu)

✅ Mọi ống nhựa qua vách ngăn cháy đã có firestop system với chứng nhận EI phù hợp

✅ Ống dẫn gas có ống sleeve thông gió ra ngoài trời; lỗ thông gió không bị bịt kín

✅ Tất cả vật liệu bịt kín được thi công đúng theo hướng dẫn nhà sản xuất (chiều dày, mật độ)

✅ Đầu ống sleeve trong khu vực ẩm ướt có cổ ống nổi sàn hoặc gioăng chống nước

✅ Ống sleeve tầng hầm có waterstop hoặc link seal đúng cấu hình

✅ Hồ sơ tài liệu đầy đủ: chứng nhận firestop, ảnh thi công, bản vẽ hoàn công



9.2. Thử nghiệm kiểm tra

• Thử áp lực nước cho tường chắn nước ngầm: bơm nước và quan sát 24–48 giờ tại vị trí ống xuyên tường
• Kiểm tra bằng đèn soi (endoscope camera) khe hở vành khăn tại các ống sleeve đã bịt kín để xác nhận không có khoảng rỗng
• Kiểm tra PCCC: đội kiểm tra PCCC xác nhận firestop system đúng chứng nhận; kiểm tra bằng mắt và tài liệu
• Kiểm tra thông gió ống sleeve gas: thổi khí nén nhẹ vào một đầu; xác nhận không khí thoát ra đầu kia



10. Câu Hỏi Thường Gặp (FAQ)

❓ Sự khác biệt giữa ống xuyên tường và ống chui tường là gì?

Đây là hai cách gọi khác nhau cho cùng một khái niệm trong tiếng Việt thông dụng của ngành xây dựng. “Ống xuyên tường” (hoặc “ống chui tường”, “ống đặt sẵn”, “ống bảo vệ xuyên tường”) đều chỉ ống sleeve – tức là ống bảo vệ bên ngoài được lắp trong kết cấu tường/sàn để tạo khoảng không gian bảo vệ cho đường ống kỹ thuật đi bên trong. Thuật ngữ kỹ thuật quốc tế là “pipe sleeve” hoặc “wall penetration sleeve”. Cần phân biệt: ống sleeve là ống bảo vệ bên ngoài, còn đường ống kỹ thuật (ống cấp nước, ống gas, cáp điện…) là ống bên trong chạy qua ống sleeve. Một điểm xuyên tường hoàn chỉnh gồm: lỗ xuyên tường + ống sleeve + ống kỹ thuật bên trong + vật liệu bịt kín khe hở.



❓ Ống sleeve cần được đặt trước khi đổ bê tông hay có thể khoan sau?

Cả hai phương pháp đều được áp dụng trong thực tế, nhưng đặt trước (pre-cast method) luôn tốt hơn về kỹ thuật và kinh tế. Đặt ống sleeve trước khi đổ bê tông (preferred): bê tông bao quanh ống sleeve hoàn toàn, không có khe hở tiếp giáp; kết cấu bê tông tốt hơn; không làm yếu kết cấu hiện hữu; không cần vữa trám thêm; chi phí thấp nhất. Khoan cắt sau khi đổ bê tông (coring after): áp dụng khi bản vẽ MEP bị thay đổi sau khi đã đổ bê tông, hoặc khi cần thêm đường ống kỹ thuật trong giai đoạn cải tạo. Phương pháp này yêu cầu tính toán kỹ lưỡng để không cắt qua cốt thép chịu lực; phải dùng máy khoan lõi diamond; và cần vữa không co ngót để trám lại khe hở giữa ống sleeve và lỗ khoan. Sai lầm nghiêm trọng cần tránh: cắt lỗ bằng búa đục (đục phá thủ công) thay vì máy khoan lõi – phương pháp này gây rạn nứt vùng xung quanh lỗ và yếu kết cấu đáng kể.



❓ Bao lâu thì cần bảo trì hệ thống ống xuyên tường?

Chu kỳ bảo trì phụ thuộc vào loại vật liệu bịt kín và điều kiện môi trường. Silicon sealant ngoài trời: kiểm tra và thay thế mỗi 7–10 năm (UV và nhiệt độ làm silicon cứng giòn và mất bám dính). Firestop intumescent collar: kiểm tra bằng mắt mỗi 3 năm; thay thế nếu có vết nứt, bong tróc hoặc xê dịch. Mineral wool trong vách ngăn cháy: kiểm tra mỗi 5 năm; bổ sung nếu bị nén xuống (mất hiệu quả cách nhiệt khi mật độ giảm). Link seal tầng hầm: kiểm tra rò rỉ hàng năm; siết lại bu lông nếu phát hiện ẩm ướt. Cổ ống nổi sàn: kiểm tra gioăng cao su mỗi 5 năm; thay thế nếu cao su cứng hoặc nứt. Lỗ thông gió ống sleeve gas: kiểm tra 2 lần/năm để đảm bảo không bị tắc bởi bụi, mạng nhện hoặc vật liệu xây dựng.



Kết Luận

Ống xuyên tường là chi tiết nhỏ trong tổng thể công trình nhưng mang trách nhiệm kỹ thuật lớn – bảo vệ công trình khỏi nước thấm, ngăn cháy lan, cách âm và đảm bảo an toàn khí gas. Sáu lưu ý trong bài viết này không phải là những khuyến nghị tùy chọn mà là yêu cầu kỹ thuật và pháp lý bắt buộc đối với nhiều loại ống xuyên tường trong công trình hiện đại.



Nguyên tắc vàng khi thiết kế và thi công ống xuyên tường: (1) Xác định chức năng tường trước khi chọn giải pháp; (2) Khe hở vành khăn đủ theo tiêu chuẩn – không “tiết kiệm” kích thước; (3) Ống nhựa qua vách ngăn cháy phải có firestop được chứng nhận – không ngoại lệ; (4) Để ống tự do co giãn nhiệt – không kẹp cứng trong sleeve; (5) Ống gas phải thông gió – không bịt kín; (6) Bảo vệ đầu ống sleeve đúng cách – không để hở. Đầu tư vào ống xuyên tường đúng kỹ thuật ngay từ đầu sẽ tiết kiệm chi phí khắc phục gấp nhiều lần trong tương lai và bảo vệ con người cùng tài sản trong suốt vòng đời công trình.
