Ống nhựa PP (Polypropylene pipe) đã âm thầm trở thành xương sống hạ tầng của cả nền kinh tế hiện đại – từ hệ thống cấp thoát nước sinh hoạt trong mỗi gia đình, mạng lưới phân phối hóa chất trong nhà máy, đến hệ thống điều áp và hồi lưu trong các công trình xử lý môi trường quy mô lớn. Không phô trương, không dễ nhìn thấy nhưng không thể thay thế – đó là bản chất của ống nhựa PP. Bài viết này phân tích toàn diện từ cấu trúc vật liệu, thông số kỹ thuật, phân loại chuẩn quốc tế đến các ứng dụng chuyên biệt theo từng ngành, giúp kỹ sư, nhà đầu tư và người tiêu dùng đưa ra lựa chọn đúng đắn nhất.

1. Ống Nhựa PP Là Gì? Cấu Trúc Phân Tử Và Phân Loại Theo Chuẩn Quốc Tế

Polypropylene (PP) là polymer nhiệt dẻo bán kết tinh thuộc nhóm polyolefin, được tổng hợp bằng phản ứng trùng hợp phối hợp (Ziegler-Natta hoặc metallocene catalysis) từ monomer propylene (CH₂=CH-CH₃). Cấu trúc phân tử PP có chuỗi carbon chính với nhóm methyl (-CH₃) gắn định kỳ, tạo ra tính bán kết tinh đặc trưng giúp cân bằng giữa độ cứng và độ dẻo dai.

1.1. Phân loại PP theo cấu trúc lập thể (stereoregularity)

Loại PP	Cấu trúc phân tử	Tính năng nổi bật	Ứng dụng ống
PP Isotactic (iPP)	Nhóm -CH₃ cùng phía dọc theo chuỗi polymer	Độ kết tinh 60–70%, cứng, bền nhiệt tốt nhất	Chủ đạo trong sản xuất ống PP công nghiệp
PP Syndiotactic (sPP)	Nhóm -CH₃ xen kẽ hai phía	Độ kết tinh 30–50%, dai hơn, trong suốt hơn	Ống PP-R cao cấp, ít phổ biến
PP Atactic (aPP)	Nhóm -CH₃ sắp xếp ngẫu nhiên	Vô định hình, mềm dẻo, không dùng ống cứng	Chất kết dính, bitumen cải tính

1.2. Phân loại ống PP theo chuẩn EN ISO 15874 và DIN 8077/8078

Ký hiệu	Tên đầy đủ	Đặc điểm kỹ thuật	Ứng dụng chính
PP-H (PP-Homopolymer)	Polypropylene đồng trùng hợp	Mô đun đàn hồi cao, chịu nhiệt tốt nhất (T_max = 100°C), giòn ở nhiệt độ thấp	Ống công nghiệp, ống hóa chất, hệ thống xả thải nhiệt độ cao
PP-B (PP-Block copolymer)	PP copolymer khối với ethylene	Cải thiện đáng kể độ dai va đập ở nhiệt độ thấp (đến –20°C), chịu nhiệt tốt	Ống thoát nước, ống kỹ thuật môi trường khắc nghiệt
PP-R (PP-Random copolymer)	PP copolymer ngẫu nhiên với ethylene 2–5%	Bề mặt mịn, ít bám cặn, uốn dễ hơn PP-H, chịu áp và nhiệt tốt	Ống cấp nước nóng lạnh nội thất, PP-R PN20 cho T đến 95°C
PP-RCT (PP-R Crystalline Temperature)	PP-R thế hệ mới – cấu trúc kết tinh cải tiến	Chịu áp cao hơn 30–50% so với PP-R thông thường ở cùng nhiệt độ, thành mỏng hơn	Cấp nước nóng T đến 70°C/10 bar, hệ thống năng lượng mặt trời

💡 PP-R (Random copolymer) là loại được dùng phổ biến nhất trong hệ thống cấp nước nóng – lạnh dân dụng và dân sinh tại Việt Nam. PP-H (Homopolymer) là tiêu chuẩn cho ống công nghiệp chịu hóa chất. Không nên nhầm lẫn hai dòng này khi lựa chọn.

1.3. Phân loại ống PP theo áp suất danh nghĩa (PN) – Tiêu chuẩn DIN/ISO

Áp suất danh nghĩa	Tỉ số SDR (Standard Dimension Ratio)	Nhiệt độ làm việc tối đa	Ứng dụng điển hình
PN 6 (6 bar)	SDR 26	60°C	Thoát nước, dẫn khí áp thấp, hệ thống tưới
PN 10 (10 bar)	SDR 17	20°C (nước lạnh)	Cấp nước lạnh dân dụng, phân phối hóa chất áp thấp
PN 16 (16 bar)	SDR 11	20°C	Cấp nước lạnh công nghiệp, hệ thống PCCC
PN 20 (20 bar)	SDR 9	95°C (nước nóng)	Cấp nước nóng nội thất, solar system, sàn nhiệt
PN 25 (25 bar)	SDR 7,4	70°C	Hệ thống áp lực cao, công nghiệp hóa chất

SDR (Standard Dimension Ratio) = D_ngoài / chiều dày thành (e). Ống có SDR thấp hơn → thành dày hơn → chịu áp cao hơn. Đây là thông số thiết kế cốt lõi cần kiểm tra khi mua ống PP công nghiệp.

2. Thông Số Kỹ Thuật Định Lượng – Dữ Liệu Chuẩn ISO/DIN

Thông số vật lý – cơ – nhiệt	PP-H	PP-R	PP-RCT	Tiêu chuẩn đo
Khối lượng riêng	0,905 g/cm³	0,900 g/cm³	0,900 g/cm³	ISO 1183
Ứng suất thiết kế σs (20°C)	10 MPa	8 MPa	11,2 MPa	ISO 9080
Ứng suất thiết kế σs (70°C)	4,0 MPa	3,5 MPa	5,0 MPa	ISO 9080
Nhiệt độ làm việc liên tục	Đến 100°C	Đến 95°C	Đến 70°C (10 bar)	EN ISO 15874
Nhiệt độ hóa thủy tinh (Tg)	–10°C	–15°C	–20°C	ISO 11357
Mô đun đàn hồi kéo (23°C)	1.100 – 1.300 MPa	800 – 1.000 MPa	950 – 1.150 MPa	ISO 527
Độ bền kéo đứt	30 – 40 MPa	25 – 35 MPa	28 – 38 MPa	ISO 527
Độ bền va đập Charpy (23°C)	4 – 10 kJ/m²	10 – 50 kJ/m²	15 – 60 kJ/m²	ISO 179
Hệ số giãn nở nhiệt (CLTE)	150 × 10⁻⁶/K	150 × 10⁻⁶/K	140 × 10⁻⁶/K	ISO 11359
Hệ số dẫn nhiệt (λ)	0,22 W/(m·K)	0,24 W/(m·K)	0,24 W/(m·K)	ISO 8302
Độ hút ẩm (24h)	< 0,03%	< 0,03%	< 0,03%	ISO 62
Hệ số ma sát thủy lực (n Darcy)	0,007 – 0,010	0,006 – 0,009	0,006 – 0,009	Thực nghiệm
Tuổi thọ thiết kế (at 20°C, 10 bar)	> 50 năm	> 50 năm	> 50 năm	ISO 9080 regression

3. Tầm Quan Trọng Của Ống Nhựa PP Trong Đời Sống Dân Dụng

Sự hiện diện của ống nhựa PP trong đời sống hiện đại sâu rộng đến mức chúng ta thường không nhận ra – cho đến khi chúng gặp sự cố. Một ngôi nhà hiện đại điển hình sử dụng hàng trăm mét ống PP cho các hệ thống cấp, thoát nước và sưởi ấm.

3.1. Hệ thống cấp nước sinh hoạt nội thất (PP-R PN20)

Ống PP-R PN20 (áp suất 20 bar) hiện là tiêu chuẩn de facto cho hệ thống cấp nước nóng – lạnh nội thất tại Việt Nam, thay thế hoàn toàn ống đồng và ống thép镀kẽm truyền thống. Lý do cốt lõi:

Không han gỉ, không tạo cặn calcite bên trong lòng ống sau nhiều năm sử dụng – đảm bảo chất lượng nước ổn định suốt vòng đời công trình
Hệ số ma sát thủy lực thấp (Hazen-Williams C = 150) so với ống thép cũ (C = 80–100) – tiết kiệm năng lượng bơm đáng kể
Cách nhiệt tự nhiên (λ = 0,24 W/m·K so với đồng 385 W/m·K) – giảm thất thoát nhiệt cho đường ống nước nóng 10–15× so với ống đồng cùng kích cỡ
Khớp nối nhiệt (heat fusion welding – hàn nhiệt nóng) tạo mối nối đồng nhất vật liệu, không rò rỉ theo thời gian khác với ren/keo của ống PVC
Đạt chứng nhận NSF/ANSI 61 (an toàn nước uống) và WRAS (UK) – an toàn tuyệt đối cho nước sinh hoạt

3.2. Hệ thống thoát nước thải sinh hoạt và thông hơi (PP-B)

Ống PP copolymer (PP-B) thành mỏng, đường kính lớn (DN50 – DN200) được dùng cho hệ thống thoát nước thải sinh hoạt, thoát sàn và ống thông hơi (vent pipe). Đặc điểm nổi bật so với ống PVC thoát nước truyền thống:

Chịu va đập tốt hơn PVC-U ở nhiệt độ thấp – không giòn nứt trong điều kiện mùa đông hoặc khi lắp đặt
Chịu nước nóng đến 95°C – phù hợp thoát nước từ máy rửa bát, máy giặt sấy và bếp công nghiệp
Không phát sinh tiếng ồn thủy lực (acoustic emission) nhờ tính giảm chấn tốt hơn PVC – đặc biệt quan trọng trong chung cư cao tầng
Trọng lượng nhẹ hơn đúc gang 70% và nhẹ hơn PVC-U 15% – thuận lợi lắp đặt tại các tầng cao

3.3. Hệ thống sàn nhiệt bức xạ (underfloor heating – UFH)

Ống PP-R/PP-RCT đường kính nhỏ (Ø16–Ø20 mm) là lựa chọn phổ biến cho hệ thống sàn nhiệt bức xạ – hệ thống sưởi tiện nghi và tiết kiệm năng lượng nhất hiện nay. Yêu cầu kỹ thuật nghiêm ngặt: chịu nhiệt độ vận hành 40–55°C liên tục trong 50 năm, áp suất 4–6 bar, và hệ số giãn nở nhiệt phải được tính toán kỹ trong thiết kế bố trí vòng xoắn.

75% thị phần ống cấp nước nóng lạnh nội thất tại Việt Nam hiện thuộc về ống PP-R (số liệu tham khảo ngành)

50+ năm tuổi thọ thiết kế của ống PP-R PN20 theo tiêu chuẩn ISO 9080 tại 20°C/10 bar

150× hệ số giãn nở nhiệt của PP lớn hơn thép 150 lần – yếu tố kỹ thuật then chốt cần tính khi thiết kế

4. Tầm Quan Trọng Trong Sản Xuất Công Nghiệp Hóa Chất Và Xử Lý Môi Trường

Trong môi trường công nghiệp hóa chất, ống PP-H (Homopolymer) đóng vai trò không thể thay thế như một “hệ thống mạch máu” vận chuyển axit, kiềm, dung môi và các chất lỏng ăn mòn mà không một vật liệu nào kết hợp đủ các tiêu chí: kháng hóa chất + chi phí hợp lý + trọng lượng nhẹ + tuổi thọ cao.

4.1. Hệ thống vận chuyển hóa chất ăn mòn

Loại hóa chất	Nồng độ ống PP chịu được	Nhiệt độ tối đa	Thay thế vật liệu gì
HCl (Hydrochloric acid)	Tất cả nồng độ đến 37%	60°C	Thay thế inox 316L (ăn mòn lỗ nặng)
H₂SO₄ (Sulfuric acid)	Đến 60% (loãng – trung bình)	60°C	Thay thế bê tông lót nhựa, ống chì cũ
NaOH (Sodium hydroxide)	Tất cả nồng độ đến 50%	80°C	Thay thế inox (nguy cơ SCC trong NaOH nóng)
HF (Hydrofluoric acid)	Đến 48%	60°C	Thay thế HDPE và FRP (PP rẻ hơn, dễ hàn hơn)
NH₃ (Ammonia – dung dịch)	Tất cả nồng độ	80°C	Thay thế ống đồng và đồng thau (ăn mòn bởi NH₃)
H₃PO₄ (Phosphoric acid)	Đến 85%	60°C	Thay thế inox và ống thủy tinh
FeCl₃ (Ferric chloride)	Đến 40%	50°C	Thay thế inox 304/316 (ăn mòn lỗ nặng)
NaClO (Sodium hypochlorite)	Đến 12%	40°C	Thay thế PVC (PP bền hơn với NaClO lâu dài)

⚠️ PP không phù hợp với HNO₃ đặc (>65%), H₂SO₄ đặc (>85%), các dung môi halogen hóa (CH₂Cl₂, CHCl₃, CCl₄) và hydrocarbon thơm (toluene, xylene, benzene). Với các môi chất này, cần dùng PVDF, FRP hoặc inox hợp kim cao.

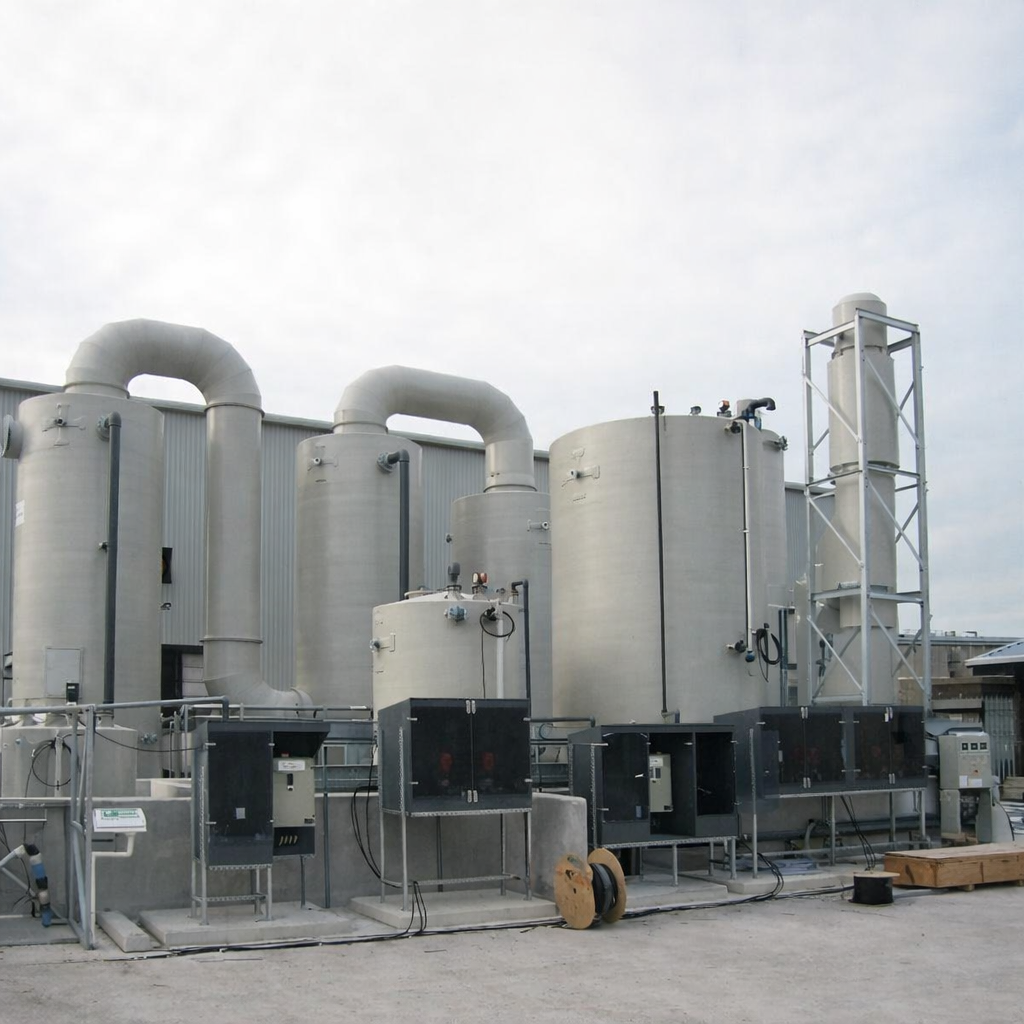

4.2. Hệ thống xử lý khí thải và scrubber

Ống dẫn dung môi hồi lưu trong tháp hấp thụ (wet scrubber): vận chuyển NaOH, H₂SO₄ loãng, nước từ bơm hồi lưu đến bộ phân phối lỏng – ống PP-H DN40–DN150 PN10
Đường ống nước rửa khí (quench water line) trong hệ thống làm mát khí trước tháp hấp thụ – chịu nước nóng 60–80°C có tính axit nhẹ
Ống dẫn nước thải từ đáy tháp hấp thụ đến bể trung hòa – môi trường hỗn hợp axit-kiềm, nồng độ thay đổi
Hệ thống phân phối hóa chất châm trong trạm xử lý nước thải: ống PP-H DN15–DN50 dẫn NaOH, H₂SO₄, PAC từ bồn định lượng đến điểm châm

4.3. Hệ thống làm mát công nghiệp (cooling water system)

Ống PP được dùng rộng rãi trong hệ thống nước làm mát tuần hoàn tại nhà máy hóa chất và điện tử, nơi nước làm mát chứa chất ức chế ăn mòn (corrosion inhibitor) và chất diệt khuẩn dạng clo hóa. Ống PP không phản ứng với các chất phụ gia này, trong khi ống thép bị ăn mòn và ống đồng bị phân hủy bởi một số chất diệt khuẩn oxidizing.

5. Ứng Dụng Trong Ngành Cấp Thoát Nước Và Hạ Tầng Đô Thị

Ở quy mô hạ tầng đô thị, ống PP đường kính lớn (DN200 – DN1600, thường là ống PP-H hoặc ống PP cấu trúc thành sóng đôi) đóng vai trò quan trọng trong mạng lưới thoát nước mưa, thoát nước thải đô thị và hầm kỹ thuật.

5.1. Ống PP cấu trúc thành đôi (double-wall corrugated PP pipe – SN8, SN16)

Ống PP cấu trúc tường đôi (lõi sóng PP + lớp trong trơn PP) theo tiêu chuẩn EN 13476, với độ cứng vòng SN8 (8 kN/m²) và SN16 (16 kN/m²) được dùng cho:

Cống thoát nước mưa đô thị chôn ngầm sâu 1–8 m – thay thế hoàn toàn ống bê tông ly tâm truyền thống
Ống cống thoát nước thải đô thị và khu công nghiệp – bề mặt trong trơn, hệ số Manning n = 0,009–0,011, tốt hơn bê tông (n = 0,012–0,014)
Ống dẫn nước mưa nông nghiệp (agricultural drainage) trong các vùng trũng, thấp tại Đồng bằng sông Cửu Long

5.2. Ưu điểm ống PP so với ống bê tông trong hạ tầng đô thị

Tiêu chí so sánh	Ống PP cấu trúc (SN8)	Ống bê tông ly tâm
Trọng lượng (DN400, L=6m)	~25 kg	~320 kg
Nhân công lắp đặt	2 người, không cần cẩu	4–6 người + xe cẩu
Độ nhám thủy lực (Manning n)	0,009 – 0,011	0,012 – 0,014
Kháng thẩm thấu nước ngầm	Không thẩm thấu	Bê tông thẩm thấu theo thời gian
Kháng H₂S (thoát nước thải)	Tốt – không bị ăn mòn sulphide	Kém – H₂S gây ăn mòn bê tông nặng
Tuổi thọ thiết kế	50+ năm (theo EN 13476)	30–50 năm (tùy chất lượng thi công)
Chi phí vận chuyển	Thấp – nhẹ, xếp được nhiều	Cao – nặng, ít ống/xe

💡 Hệ số nhám Manning thấp hơn của ống PP đồng nghĩa với khả năng tự làm sạch (self-cleansing velocity) tốt hơn ở cùng độ dốc – điều quan trọng trong thiết kế cống thoát nước đô thị để tránh lắng cặn và tắc nghẽn.

6. Ứng Dụng Trong Nông Nghiệp Công Nghệ Cao Và Nuôi Trồng Thủy Sản

Ngành nông nghiệp Việt Nam đang chuyển dịch mạnh sang mô hình nông nghiệp công nghệ cao (high-tech agriculture) và nông nghiệp 4.0, trong đó ống nhựa PP là hạ tầng vật chất không thể thiếu.

6.1. Hệ thống tưới nhỏ giọt và tưới phun (fertigation system)

Đường ống dẫn nước chính (mainline) PP-R PN10 DN50–DN110 từ nguồn đến các khu vườn nhà kính
Ống nhánh PP-R DN20–DN32 dẫn nước có hòa tan phân bón NPK, vi lượng và acid humic đến từng hàng cây
Khả năng kháng phân bón hóa học và acid điều chỉnh pH (H₃PO₄, HNO₃ loãng) – điểm mà ống đồng và ống thép hoàn toàn không phù hợp
Hệ thống ống PP trong nhà kính chịu được biên độ nhiệt ngày đêm lớn (5–45°C) mà không nứt vỡ hay biến dạng theo chu kỳ

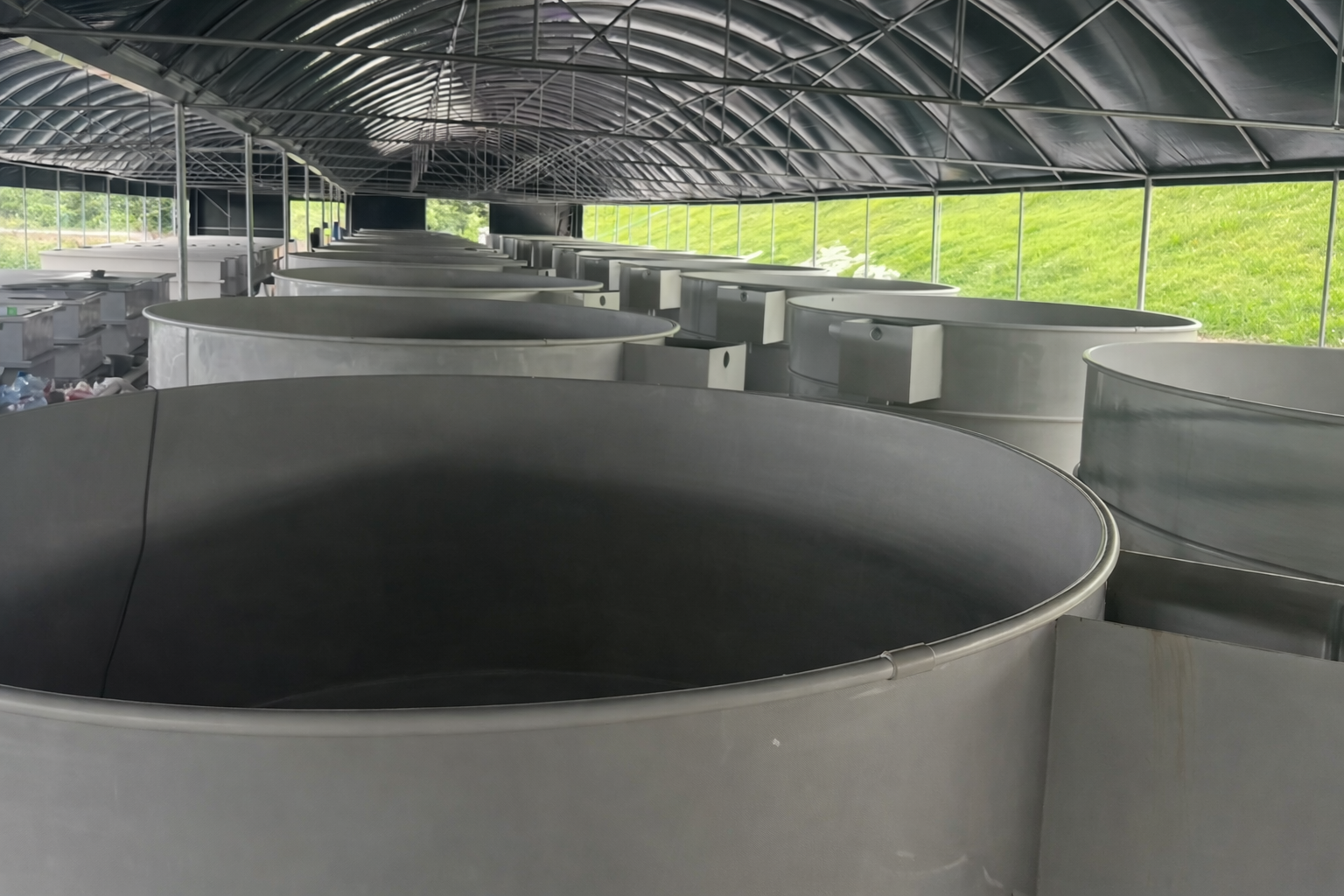

6.2. Hệ thống nuôi trồng thủy sản công nghiệp

Hệ thống tuần hoàn nước (Recirculating Aquaculture System – RAS): ống PP-H dẫn nước biển nhân tạo, nước lợ từ bể nuôi qua hệ thống lọc sinh học, lọc cơ học và UV sterilizer
Ống dẫn ozone (O₃) và CO₂ hòa tan trong hệ thống RAS – PP chịu được O₃ tốt hơn PVC và tốt hơn nhiều so với ống cao su thông thường
Hệ thống dẫn nước biển thô (seawater intake) vào trại nuôi – PP kháng nước biển và chlorine tốt, không điện hóa ăn mòn như inox trong môi trường Cl⁻ cao
Ống thoát bùn thải và nước thải từ ao nuôi tôm siêu thâm canh – chịu được pH biến thiên 4–10 và các kháng sinh, hóa chất xử lý ao nuôi

7. Ứng Dụng Trong Ngành Thực Phẩm, Dược Phẩm Và Bán Dẫn

Ba ngành này đặt ra yêu cầu vệ sinh và tinh khiết vật liệu khắt khe nhất – và ống PP food-grade/pharma-grade đáp ứng được những yêu cầu này.

7.1. Ngành thực phẩm và đồ uống

Hệ thống CIP (Cleaning-In-Place): ống PP dẫn NaOH 2–3%, HNO₃ 1–2% và nước tráng luân phiên trong quy trình vệ sinh thiết bị không tháo dỡ – nhiệt độ CIP đến 80–90°C
Đường ống dẫn nước RO (Reverse Osmosis) và nước khử khoáng (demineralized water) – ống PP không giải phóng ion kim loại làm ảnh hưởng chất lượng nước công nghệ
Hệ thống dẫn CO₂ thực phẩm cấp (food-grade CO₂) trong nhà máy bia, nước giải khát và chiết rót nước khoáng
Ống PP food-grade (FDA 21 CFR 177.1520) dẫn dung dịch đường, siro, nước ép trái cây trong nhà máy thực phẩm

7.2. Ngành dược phẩm (cGMP – Current Good Manufacturing Practice)

Hệ thống phân phối Purified Water (PW) và Water for Injection (WFI): ống PP pharma-grade với bề mặt nội thất Ra ≤ 0,5 µm, không có dead-leg (điểm chết thủy lực gây tích tụ vi khuẩn)
Vòng lưu thông WFI (WFI loop): ống PP sanitized ở 121°C bằng steam (hấp autoclave) hoặc tuần hoàn nước nóng 80°C liên tục để ức chế biofilm
Ống dẫn hơi nước sạch (Clean Steam) và không khí nén dược phẩm (oil-free compressed air) trong khu vực sản xuất thuốc tiêm

7.3. Ngành bán dẫn và điện tử (Semiconductor)

Hệ thống phân phối hóa chất siêu sạch (ultrapure chemical distribution): ống PP-H ultrapure (extractables < 1 ppb) dẫn HF, H₂SO₄, HCl, H₂O₂ nồng độ cao trong fab
Vòng lưu thông UPW (Ultrapure Water loop): nước siêu sạch điện trở suất 18,2 MΩ·cm được dẫn trong ống PP không giải phóng ion – thay thế ống thạch anh fused silica
Hệ thống xử lý nước thải fab (wastewater treatment): ống PP dẫn hỗn hợp axit – kiềm phức tạp từ các công đoạn etching, stripping, CMP

8. So Sánh Kỹ Thuật Toàn Diện: Ống PP vs PVC vs HDPE vs Inox vs Đồng

Tiêu chí	Ống PP-H/PP-R	Ống PVC-U	Ống HDPE	Ống Inox 316L	Ống Đồng
Nhiệt độ max liên tục	95–100°C	60°C	60°C	> 400°C	250°C
Kháng axit HCl (tất cả nồng độ)	Rất tốt	Tốt (<20%)	Rất tốt	Không phù hợp	Không phù hợp
Kháng NaOH đặc nóng	Rất tốt	Tốt (lạnh)	Rất tốt	Nguy cơ SCC	Kém
Kháng dung môi hữu cơ	Kém	Kém	Kém	Tốt	Tốt
Kháng nước sạch / nước biển	Rất tốt	Rất tốt	Rất tốt	Tốt (Cl⁻ cao → rủi ro)	Kém
Hệ số dẫn nhiệt λ	0,22–0,24 W/m·K	0,16 W/m·K	0,38 W/m·K	16 W/m·K	385 W/m·K
Hệ số giãn nở nhiệt CLTE	150 × 10⁻⁶/K	70 × 10⁻⁶/K	150 × 10⁻⁶/K	16 × 10⁻⁶/K	17 × 10⁻⁶/K
Không nhiễm kim loại vào nước	Có	Có	Có	Có (micro)	Không (Cu²⁺)
Phương pháp nối tiêu chuẩn	Hàn nhiệt (heat fusion)	Keo dung môi / ren	Hàn nhiệt / electrofusion	Hàn TIG / mặt bích	Hàn mềm / hàn cứng
Trọng lượng (tương đối, DN50)	1×	1,1×	0,95×	7×	4,5×
Chi phí vật liệu (tương đối)	★★☆☆☆	★☆☆☆☆	★★☆☆☆	★★★★★	★★★★☆
Tuổi thọ thiết kế	50+ năm (ISO 9080)	30–50 năm	50+ năm	30–50 năm	30–50 năm
Khả năng tái chế	Có (PP)	Hạn chế	Có (HDPE)	Có	Có

9. Tiêu Chuẩn Chất Lượng Và Nhận Dạng Ống PP Đúng Kỹ Thuật

Thị trường ống nhựa PP Việt Nam hiện có nhiều sản phẩm với chất lượng chênh lệch rất lớn. Khả năng nhận dạng ống PP đúng tiêu chuẩn là kỹ năng thiết yếu cho kỹ sư và nhà thầu.

9.1. Các tiêu chuẩn quốc tế và Việt Nam áp dụng cho ống PP

Tiêu chuẩn	Phạm vi áp dụng	Nội dung chính
ISO 15874 (EN ISO 15874)	Ống PP-H, PP-B, PP-R, PP-RCT cấp nước nóng/lạnh	Yêu cầu vật liệu, kích thước, thử nghiệm cơ-nhiệt và thử áp lực dài hạn (hydrostatic creep)
DIN 8077 / DIN 8078	Ống PP-H và PP-R công nghiệp	Kích thước, dung sai chiều dày thành, OD danh nghĩa
EN 13476	Ống PP cấu trúc tường đôi chôn ngầm	Độ cứng vòng SN4/SN8/SN16, thử nghiệm tải trọng và thẩm thấu
ASTM F2389	Ống PP áp lực (Mỹ)	Yêu cầu cho ống PP cấp nước và cấp nước nóng tại thị trường Mỹ
TCVN 8789:2011	Ống nhựa PP dùng trong cấp nước nóng – Việt Nam	Tham chiếu theo ISO 15874, áp dụng tại Việt Nam
NSF/ANSI 61	An toàn vật liệu tiếp xúc nước uống (Mỹ)	Kiểm tra giải phóng chất độc hại vào nước uống
WRAS (Water Regulations Advisory Scheme)	Anh quốc – an toàn nước uống	Chứng nhận vật liệu và phụ kiện an toàn nước uống

9.2. Cách nhận biết ống PP đúng tiêu chuẩn – 7 điểm kiểm tra

In nhãn đầy đủ: mỗi cây ống phải in rõ ràng: tên nhà sản xuất, loại PP (PP-H/PP-R/PP-RCT), đường kính ngoài × chiều dày thành (ví dụ: Ø63 × 5,8), PN hoặc SDR, tiêu chuẩn áp dụng, năm sản xuất và batch code
Màu sắc tiêu chuẩn: ống PP-H công nghiệp thường màu xám (grey) hoặc trắng đục; ống PP-R dân dụng thường màu xanh lá, xanh dương, trắng hoặc be; ống PP cấu trúc chôn ngầm thường màu xanh dương ngoài/trắng trong
Kiểm tra độ đồng đều chiều dày thành: cắt ngang ống, đo chiều dày tối thiểu 4 điểm – sai lệch không được vượt quá ±10% theo tiêu chuẩn
Không có bọt khí, vết nứt, cháy đen hoặc phân lớp trên mặt cắt ngang – dấu hiệu PP tái chế hoặc gia công nhiệt độ sai
Bề mặt trong (bore) trơn mịn đồng đều – gợn sóng hay mấp mô là dấu hiệu chất lượng thấp
Thử uốn: ống PP-R DN20 có thể uốn cong bán kính 5–8× đường kính (50–80 mm cho Ø20) bằng tay ở nhiệt độ thường mà không nứt – ống đạt chất lượng; ống PP-H thì không nên uốn nguội
Yêu cầu Phiếu kiểm nghiệm (Test Report) của lô hàng với đầy đủ kết quả thử nghiệm: thử áp lực (hydrostatic test), MFI, chiều dày thành

⚠️ Ống PP tái chế (recycled PP content > 0%) tuyệt đối không được dùng cho ống cấp nước sinh hoạt, ống dẫn thực phẩm/dược phẩm hoặc ống chịu áp lực công nghiệp. Nhận biết: màu sắc không đồng đều, mùi hóa chất khi cắt, giá bán thấp bất thường.

10. Lựa Chọn, Lắp Đặt Và Bảo Trì Ống Nhựa PP

10.1. Tính toán lựa chọn đường kính và PN

Xác định lưu lượng thiết kế Q (lít/phút hoặc m³/h) và chiều dài đường ống
Tính vận tốc dòng chảy mục tiêu: 0,5–1,5 m/s cho ống dân dụng; 1,0–3,0 m/s cho ống công nghiệp – dùng công thức v = Q / (π/4 × D²)
Chọn đường kính danh nghĩa tiêu chuẩn (DN) theo vận tốc mục tiêu
Chọn PN theo áp suất vận hành lớn nhất + water hammer pressure (áp lực búa nước) + hệ số an toàn 1,5
Kiểm tra tổn thất áp (pressure drop) dọc tuyến ống bằng công thức Darcy-Weisbach hoặc Hazen-Williams

10.2. Quy trình hàn nhiệt ống PP – Socket fusion và butt fusion

Thông số hàn	Socket Fusion (Ø20 – Ø63)	Butt Fusion (Ø63 – Ø500+)
Nhiệt độ mỏ hàn (heating element)	260°C ± 10°C	210°C ± 10°C
Thời gian nung chảy (heating time)	5 – 30 giây (tùy DN)	40 – 300 giây (tùy DN và e)
Lực ép khi hàn (fusion pressure)	Tay – lực vừa phải	Áp suất tính theo 0,15 MPa × A mối hàn
Thời gian làm mát (cooling time)	2 – 4 phút (không di chuyển)	5 – 30 phút (trong kẹp hàn)
Tiêu chuẩn quy trình hàn (WPS)	DVS 2208, EN 12943	DVS 2207-1, ISO 21307
Kiểm tra mối hàn	Quan sát đai nhựa (bead) đều 2 bên	Đo chiều cao đai hàn, thử kéo mối hàn

💡 Nhiệt độ môi trường lắp đặt ảnh hưởng đáng kể đến chất lượng mối hàn PP. Khi T_môi trường < 10°C hoặc > 40°C, cần che chắn hoặc điều chỉnh thông số hàn theo DVS 2208. Không hàn ống PP trong mưa hoặc gió mạnh trực tiếp vào mối hàn.

10.3. Tính toán bù giãn nở nhiệt – Yếu tố kỹ thuật không được bỏ qua

Hệ số giãn nở nhiệt của PP (α = 150 × 10⁻⁶/K) cao hơn thép 9 lần. Với đường ống PP dài 10 m, biến đổi nhiệt độ 40°C (ví dụ: nước lạnh 20°C vs nước nóng 60°C), độ giãn dài:

ΔL = α × L × ΔT = 150 × 10⁻⁶ × 10.000 mm × 40°C = 60 mm

Tức là đường ống dài 10 m sẽ giãn ra 60 mm khi nhiệt độ tăng 40°C. Nếu không bố trí khớp giãn nở (expansion loop hoặc expansion fitting), ứng suất nhiệt tích lũy sẽ gây nứt mối hàn và biến dạng ống theo thời gian.

11. Xu Hướng Phát Triển Ống PP Trong Tương Lai

Ngành ống nhựa PP đang trải qua quá trình đổi mới kỹ thuật nhanh chóng, phản ánh các xu hướng lớn của nền kinh tế toàn cầu:

11.1. PP-RCT và ống PP thế hệ mới

PP-RCT (Polypropylene Random Copolymer with modified Crystallinity and Temperature resistance) với cấu trúc kết tinh β (beta nucleation) cải tiến cho phép giảm 30–40% chiều dày thành ống so với PP-R thông thường ở cùng áp suất và nhiệt độ vận hành. Điều này có nghĩa là ống PP-RCT nhẹ hơn, chi phí vật liệu thấp hơn và khả năng lắp đặt dễ dàng hơn cho hệ thống cấp nhiệt áp lực cao.

11.2. Ống PP composite (PP + sợi thủy tinh hoặc sợi carbon)

Ống PP gia cường sợi thủy tinh (glass fiber reinforced PP) cho phép giảm hệ số giãn nở nhiệt xuống còn 40–60 × 10⁻⁶/K (giảm 70% so với PP nguyên chất), đồng thời tăng mô đun đàn hồi lên 3.000–5.000 MPa. Loại ống này đặc biệt phù hợp cho hệ thống phân phối nhiệt (district heating) và hệ thống cấp hơi nước áp suất thấp.

11.3. Ống PP từ nguồn tái chế và PP bio-based

Áp lực ESG (Environmental, Social, Governance) và quy định về kinh tế tuần hoàn (circular economy) thúc đẩy phát triển ống PP từ PP tái chế sau tiêu dùng (post-consumer recycled PP – PCR-PP) đạt tiêu chuẩn kỹ thuật, và PP bio-based từ đường mía hoặc lignin. Tuy nhiên, cần phân biệt rõ: PCR-PP chất lượng cao (đạt tiêu chuẩn phân tử lượng) vẫn có thể dùng cho ống thoát nước và ống hạ tầng, nhưng chưa được chứng nhận cho ống cấp nước uống.

12. Câu Hỏi Thường Gặp (FAQ)

❓ Ống PP-R và ống PP-H khác nhau thế nào? Dùng loại nào cho cấp nước sinh hoạt?

PP-R (Random copolymer) và PP-H (Homopolymer) là hai dòng sản phẩm khác nhau về cấu trúc phân tử. PP-R có copolymer ethylene ngẫu nhiên (2–5%) làm cho ống mềm hơn, dai hơn, dễ uốn và có bề mặt mịn hơn – phù hợp cho cấp nước nóng – lạnh nội thất (đến 95°C, PN20). PP-H cứng hơn, chịu nhiệt và hóa chất tốt hơn ở nhiệt độ cao liên tục – phù hợp cho đường ống công nghiệp. Cho hệ thống cấp nước sinh hoạt trong gia đình, chọn PP-R PN20 (hoặc PP-RCT) là đúng kỹ thuật nhất.

❓ Ống nhựa PP có an toàn cho nước uống không? Có giải phóng chất độc hại không?

Ống PP food-grade đạt chứng nhận NSF/ANSI 61 (Mỹ), WRAS (Anh) và EC 10/2011 (EU) được kiểm chứng là an toàn cho nước uống và không giải phóng chất độc hại vào nước ở mức gây hại cho sức khỏe. PP là polymer trơ hóa học, không chứa plasticizer (chất hóa dẻo) như PVC, không chứa BPA (bisphenol A) như một số nhựa PC và epoxy. Tuy nhiên, phải đảm bảo chọn ống PP có chứng nhận rõ ràng – không phải mọi ống PP trên thị trường đều đạt tiêu chuẩn này.

❓ Tại sao ống PP bị phình hoặc cong vênh sau thời gian sử dụng?

Nguyên nhân phổ biến nhất là không tính toán bù giãn nở nhiệt: ống PP có CLTE = 150 × 10⁻⁶/K, khi nhiệt độ tăng 30°C, đường ống 5 m sẽ giãn ra 22,5 mm. Nếu hai đầu ống bị cố định cứng (ví dụ: kẹp chặt vào tường hai đầu không có chỗ giãn nở), ứng suất nén sẽ tích lũy và gây cong vênh đặc trưng hình chữ S hoặc phình bụng. Giải pháp: lắp expansion loop, khớp giãn nở trượt (sliding expansion joint) hoặc bố trí điểm neo cố định (anchor point) và điểm dẫn hướng (guide point) theo DVS 2210-1.

❓ Có thể dùng ống PP-R cấp nước sinh hoạt cho hệ thống dẫn hóa chất công nghiệp không?

Không nên, và ngược lại. Ống PP-R thiết kế tối ưu cho nước sạch và dung dịch trung tính đến pH 6–9, áp lực 10–20 bar, nhiệt độ đến 95°C. Với hóa chất công nghiệp (axit mạnh, kiềm đậm đặc), cần dùng ống PP-H công nghiệp có kiểm tra kháng hóa chất cụ thể, chiều dày thành được tính theo ứng suất làm việc thực tế (DVS 2205), không theo PN20 cấp nước thông thường. Dùng ống PP-R cho hóa chất công nghiệp là sai về kỹ thuật và có thể dẫn đến sự cố rò rỉ nguy hiểm.

Kết Luận

Ống nhựa PP đã chứng minh tầm quan trọng không thể thay thế trên cả hai phạm vi: đời sống dân dụng và sản xuất công nghiệp. Từ hệ thống cấp nước nóng – lạnh trong mỗi căn hộ, cống thoát nước đô thị, đến đường ống dẫn axit trong nhà máy hóa chất và ống phân phối nước siêu sạch trong fab sản xuất chip – ống PP hiện diện ở khắp nơi, vận hành thầm lặng và bền bỉ.

Để khai thác tối đa giá trị của ống nhựa PP, ba nguyên tắc cốt lõi cần được tuân thủ: (1) Chọn đúng loại PP (PP-H, PP-R, PP-RCT, PP-B) cho từng ứng dụng cụ thể; (2) Thiết kế hệ thống bù giãn nở nhiệt ngay từ giai đoạn bản vẽ kỹ thuật; và (3) Kiểm soát chất lượng ống đầu vào bằng chứng chỉ và test report cụ thể – không chỉ dựa vào giá thành hay thương hiệu. Đây là nền tảng cho một hệ thống đường ống PP an toàn, bền vững và kinh tế trong toàn bộ vòng đời công trình.

Mục Lục

Ống nhựa PP là gì? Cấu trúc phân tử và phân loại theo chuẩn quốc tế
Thông số kỹ thuật định lượng – Dữ liệu chuẩn ISO/DIN
Tầm quan trọng trong đời sống dân dụng
Tầm quan trọng trong sản xuất công nghiệp hóa chất và xử lý môi trường
Ứng dụng trong ngành cấp thoát nước và hạ tầng đô thị
Ứng dụng trong nông nghiệp công nghệ cao và nuôi trồng thủy sản
Ứng dụng trong ngành thực phẩm, dược phẩm và bán dẫn
So sánh kỹ thuật toàn diện: Ống PP vs PVC vs HDPE vs Inox vs Đồng
Tiêu chuẩn chất lượng và nhận dạng ống PP đúng kỹ thuật
Lựa chọn, lắp đặt và bảo trì ống nhựa PP
Xu hướng phát triển ống PP trong tương lai
Câu hỏi thường gặp (FAQ)
