Phân tích toàn diện nguyên lý truyền khối, phản ứng hóa học đặc trưng, cấu tạo thiết bị, hiệu suất xử lý SO₂, HCl, NH₃, H₂S và các ứng dụng thực tiễn của hệ thống tháp hấp thụ ướt (Wet Scrubber) trong công nghiệp hiện đại tại Việt Nam.

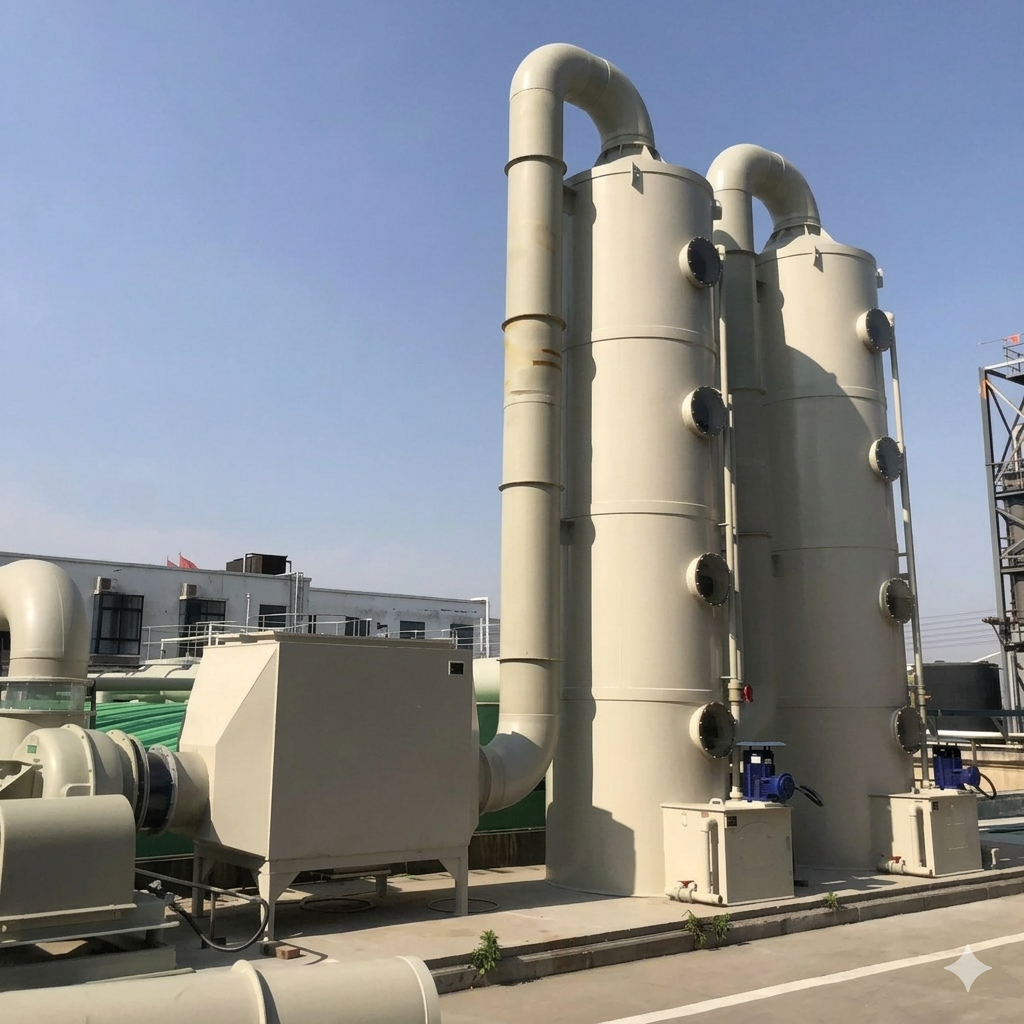

Tháp Hấp Thụ Ướt Là Gì? Phân Biệt Với Hấp Phụ Và Lọc Bụi
Tháp hấp thụ khí thải (Wet Gas Scrubber / Absorption Tower) là thiết bị xử lý khí thải hoạt động dựa trên cơ chế hấp thụ ướt (wet absorption): các cấu tử ô nhiễm dạng khí trong dòng thải được hòa tan vào pha lỏng (dung dịch hấp thụ – absorbent solution) thông qua quá trình truyền khối từ pha khí vào pha lỏng qua bề mặt tiếp xúc. Khi dung dịch hấp thụ là kiềm (NaOH, Ca(OH)₂, Na₂CO₃…) hoặc axit (H₂SO₄, H₃PO₄, HCl loãng…), quá trình hấp thụ được tăng cường đáng kể nhờ phản ứng hóa học xảy ra đồng thời với quá trình truyền khối – cơ chế này được gọi là hấp thụ có phản ứng hóa học (reactive absorption hay chemisorption).
Về bản chất kỹ thuật, tháp hấp thụ ướt khác biệt căn bản so với hai nhóm thiết bị thường bị nhầm lẫn:
| Tiêu chí | Tháp hấp thụ ướt (Wet Scrubber) | Tháp hấp phụ khô (Adsorber) | Thiết bị lọc bụi (Baghouse/ESP) |
|---|---|---|---|
| Pha xử lý | Khí ô nhiễm hòa tan vào lỏng | Khí bám lên bề mặt rắn | Hạt rắn / lỏng bị giữ lại |
| Cơ chế chính | Truyền khối + phản ứng hóa học | Lực Van der Waals / hóa học | Quán tính, khuếch tán, chặn lọc |
| Đối tượng ô nhiễm | Khí hòa tan: SO₂, HCl, NH₃, H₂S | VOC, HC hữu cơ, mùi hôi | Bụi PM₂.₅, PM₁₀, bụi thô |
| Phụ phẩm/chất thải | Nước thải hấp thụ cần xử lý | Vật liệu hấp phụ bão hòa | Bụi thải rắn thu hồi |
| Phù hợp độ ẩm cao | Rất tốt – không bị ảnh hưởng | Kém – độ ẩm giảm hiệu suất | Có giới hạn |
Trong tiếng Việt chuyên ngành, “tháp hấp thụ” dùng cho quá trình khí hòa tan vào lỏng (absorption); “tháp hấp phụ” dùng cho quá trình khí bám lên vật liệu rắn (adsorption). Đây là hai quá trình hoàn toàn khác nhau về cơ chế – việc dùng lẫn lộn hai thuật ngữ này là lỗi kỹ thuật phổ biến trong tài liệu công nghệ môi trường tiếng Việt.
Nguyên Lý Truyền Khối Và Phản Ứng Hóa Học Trong Tháp Hấp Thụ
2.1. Lý Thuyết Màng Khí–Lỏng (Two-Film Theory)
Nền tảng lý thuyết của quá trình hấp thụ là mô hình hai màng (Two-Film Theory) của Lewis và Whitman (1924). Theo mô hình này, quá trình truyền khối từ pha khí vào pha lỏng xảy ra qua hai màng khuếch tán mỏng liền kề bề mặt tiếp xúc khí–lỏng: màng khí (gas film) và màng lỏng (liquid film). Trở lực truyền khối tổng thể là tổng trở lực của hai màng, phụ thuộc vào hệ số khuếch tán phân tử (diffusivity), hệ số phân phối khí–lỏng (Henry’s Law constant – H) và vận tốc dòng chảy.
Khi sử dụng dung dịch kiềm hoặc axit, phản ứng hóa học tại màng lỏng tăng tốc độ truyền khối vượt trội so với hấp thụ vật lý thuần túy, thể hiện qua hệ số tăng cường phản ứng E (Enhancement Factor), có thể đạt từ 2 đến hàng trăm lần tùy nồng độ dung dịch và hằng số tốc độ phản ứng.
2.2. Phản Ứng Hóa Học Đặc Trưng
Các phản ứng trung hòa axit–bazơ xảy ra gần như tức thời (quasi-instantaneous reaction), tạo ra gradient nồng độ mạnh tại màng lỏng, đẩy nhanh tốc độ hấp thụ lên mức tối đa. Một số phương trình phản ứng đặc trưng:
SO₂ + Na₂SO₃ + H₂O → 2NaHSO₃
HF + NaOH → NaF + H₂O
H₂S + NaOH → NaHS + H₂O
Cl₂ + Ca(OH)₂ → CaCl(OCl) + H₂O
3NH₃ + H₃PO₄ → (NH₄)₃PO₄

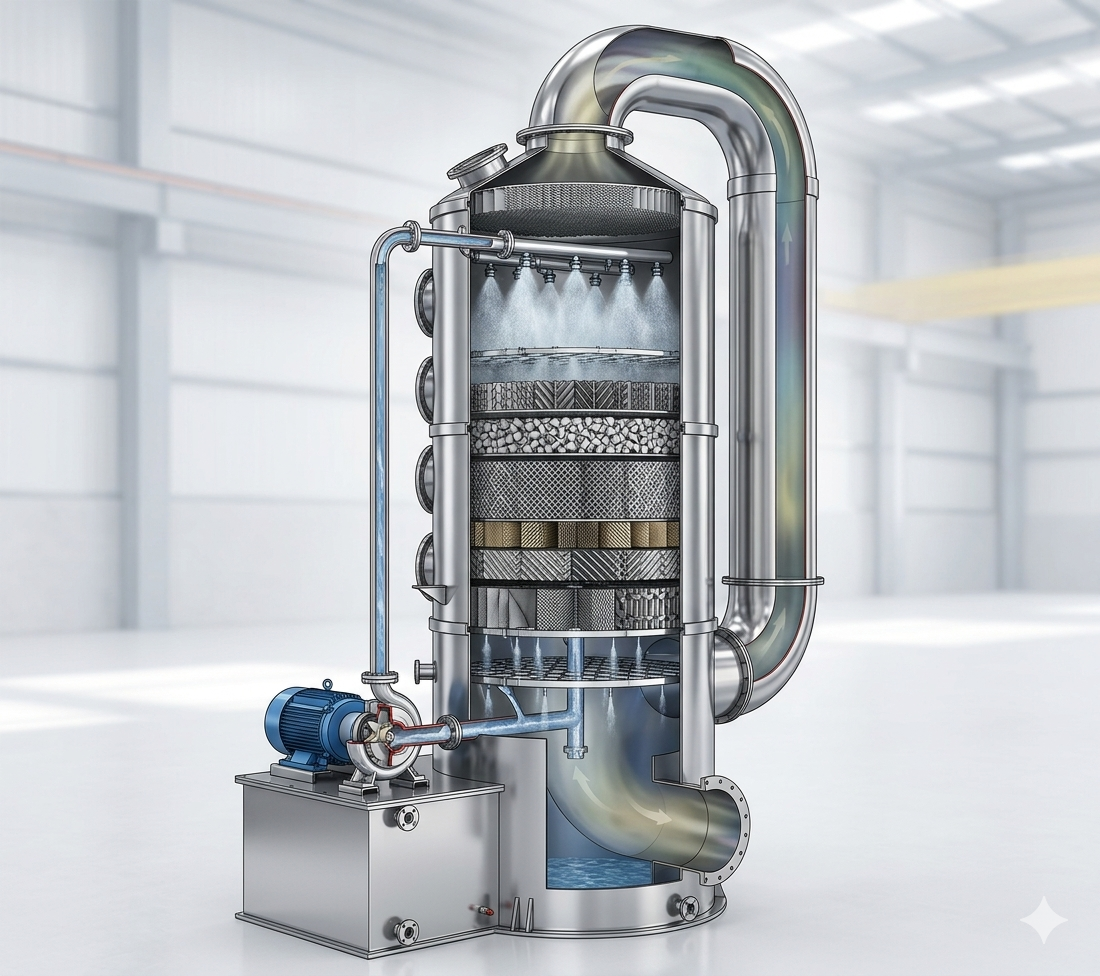

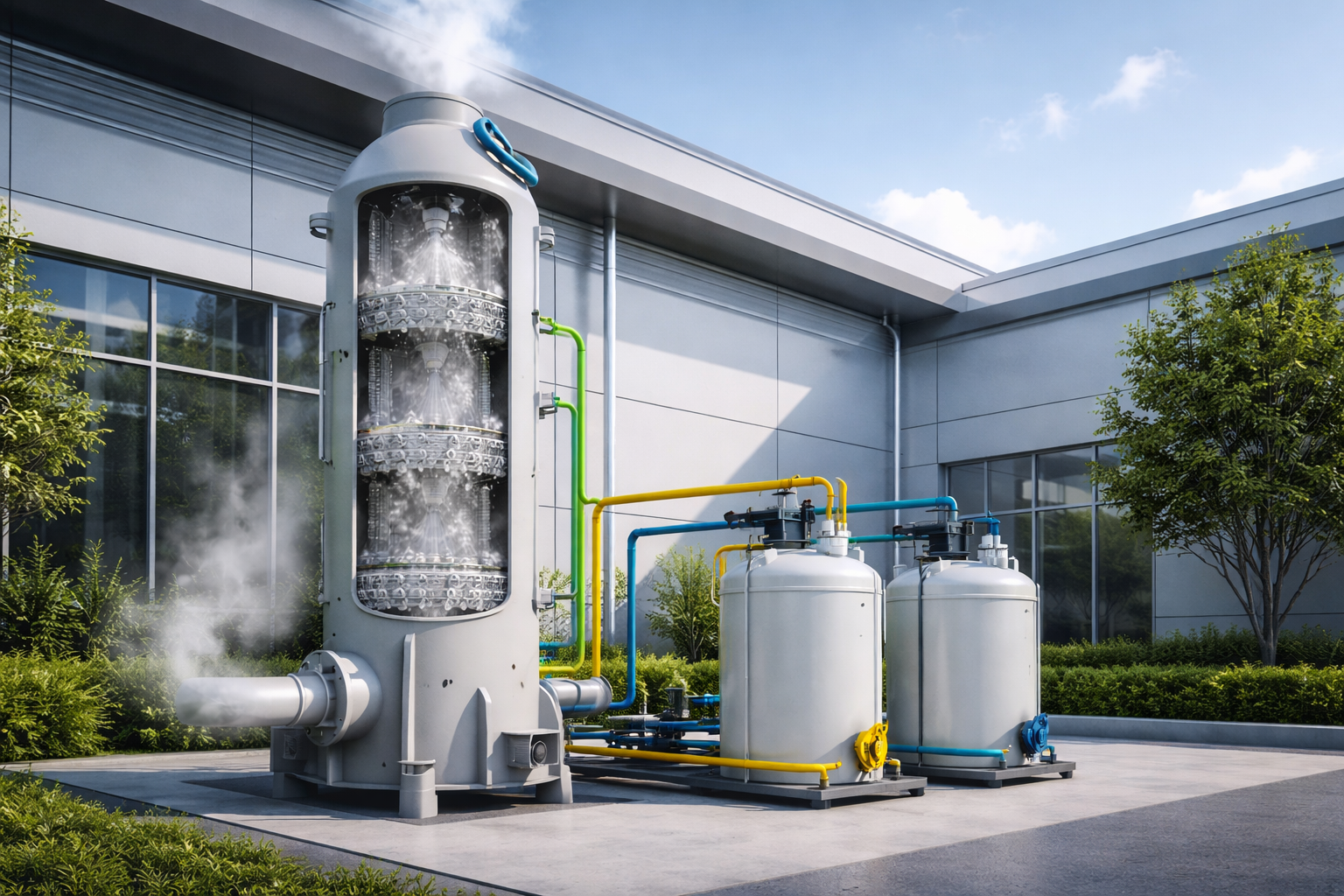

Cấu Tạo Chi Tiết Tháp Hấp Thụ Khí Thải Công Nghiệp
Dù có nhiều biến thể thiết kế, một hệ thống tháp hấp thụ khí thải hoàn chỉnh đều bao gồm các cụm thiết bị chính sau, mỗi cụm đóng vai trò kỹ thuật không thể thiếu trong chuỗi xử lý:
Thân tháp (Tower Shell) và vật liệu kết cấuThân tháp chế tạo từ nhựa PP (Polypropylene), FRP/GRP (sợi thủy tinh gia cường nhựa), PVC, HDPE hoặc thép không gỉ SUS316L tùy tính chất hóa chất. Với tháp NaOH xử lý HCl: PP hoặc FRP là lựa chọn phổ biến nhất (kháng axit tốt, chi phí hợp lý). Với tháp H₂SO₄ đặc: cần SUS316L hoặc vật liệu chịu axit đặc biệt. Đường kính tháp từ 0,3–4,0 m tùy công suất; chiều cao từ 2–12 m tùy yêu cầu số đơn vị truyền khối (NTU – Number of Transfer Units).
Lớp vật liệu đệm (Packing Bed / Structured Packing)Vật liệu đệm tạo ra diện tích bề mặt tiếp xúc khí–lỏng cực lớn. Hai loại chính: Đệm ngẫu nhiên (random packing) – Pall Ring, Raschig Ring, IMTP, Hiflow Ring (đổ tự do, diện tích 100–300 m²/m³); Đệm có cấu trúc (structured packing) – Sulzer MellapakTM, Koch Flexipac (diện tích 150–500 m²/m³, sụt áp thấp hơn 30–50%). Chiều cao lớp đệm thiết kế theo phương trình NTU–HTU: Z = NTU × H_OG, trong đó H_OG (Height of an Overall Gas-phase Transfer Unit) phụ thuộc hệ khí–lỏng và vật liệu đệm.
Hệ thống phân phối dung dịch (Liquid Distributor)Phân phối đều dung dịch hấp thụ lên toàn bộ tiết diện lớp đệm là yếu tố then chốt quyết định hiệu suất. Maldistribution (phân bố không đều) >10% làm giảm hiệu suất hấp thụ 20–40%. Các kiểu phân phối: đầu phun spray nozzle (cho tháp rỗng và tháp đệm nhỏ), ống góp đục lỗ (notched weir trough distributor) và đĩa phân phối nhiều lỗ (orifice plate distributor) cho tháp đệm lớn. Bộ phân phối lại (redistributor) cần lắp sau mỗi 3–5 m chiều cao đệm.
Bể chứa và hệ thống tuần hoàn dung dịch (Sump Tank & Recirculation System)Dung dịch hấp thụ sau khi chảy xuống đáy tháp được thu vào bể sump (thường tích hợp ngay phần đáy tháp hoặc bể ngoài), sau đó bơm tuần hoàn (recirculation pump – loại nhựa PP hoặc PVDF kháng hóa chất) đưa trở lại đỉnh tháp. Hệ thống bổ sung hóa chất tự động (dosing system) duy trì nồng độ và pH dung dịch trong dải vận hành tối ưu. Thể tích bể sump thiết kế đủ cho 2–5 phút lưu lượng tuần hoàn.
Bộ tách giọt lỏng (Mist Eliminator / Demister)Lắp đặt phía trên lớp đệm để tách giọt lỏng nhỏ (droplet) khỏi dòng khí sạch trước khi xả ra ống khói, tránh mang theo hóa chất ra ngoài (carryover) gây ô nhiễm thứ cấp. Loại phổ biến: mesh pad demister (PP, SUS316) tách được giọt >3–5 µm; vane-type demister cho tốc độ khí cao; chevron-blade demister cho yêu cầu tách giọt mịn. Hiệu suất tách giọt >99% với giọt >10 µm.
Hệ thống đo lường và điều khiển tự động (Instrumentation & Control)Các thông số cần giám sát liên tục: pH dung dịch (pH transmitter tại bể sump – thông số quan trọng nhất); lưu lượng khí đầu vào (flow meter); áp suất vi sai qua lớp đệm (differential pressure transmitter – cảnh báo tắc nghẽn hoặc lụt đệm); nhiệt độ dung dịch (ảnh hưởng độ tan khí và cân bằng phản ứng); nồng độ khí đầu ra (online analyzer). Hệ thống PLC/DCS tự động điều chỉnh lưu lượng hóa chất bổ sung theo pH setpoint và cảnh báo khi thông số vượt ngưỡng.

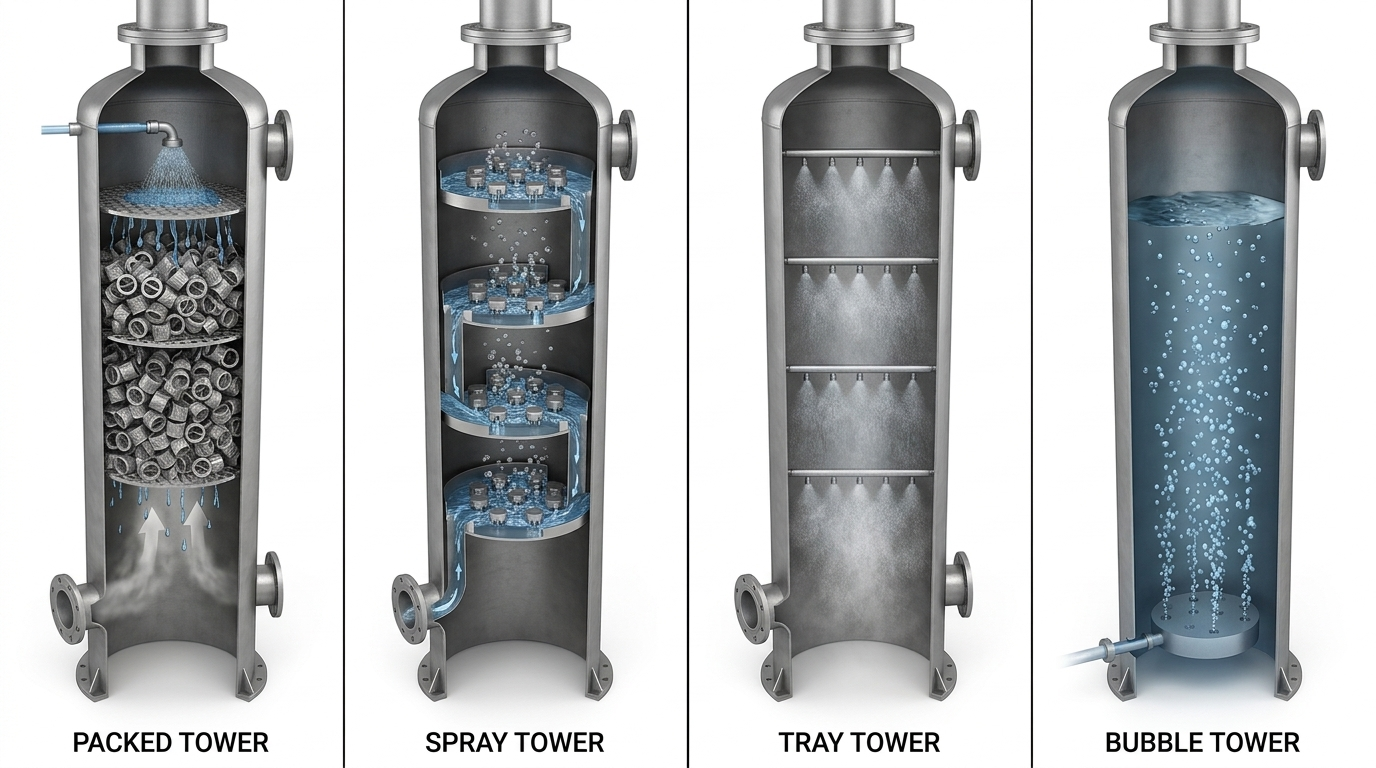

Phân Loại Tháp Hấp Thụ Theo Cơ Chế Tiếp Xúc Khí–Lỏng
Sự đa dạng về cơ chế tiếp xúc pha là một trong những ưu điểm linh hoạt của công nghệ hấp thụ ướt, cho phép lựa chọn thiết kế phù hợp với từng đặc tính dòng khí thải:
| Loại tháp | Cơ chế tiếp xúc | Ưu điểm | Hạn chế | Ứng dụng tối ưu |
|---|---|---|---|---|
| Tháp đệm (Packed Tower) | Dòng khí ngược chiều dung dịch qua lớp đệm rắn | Hiệu suất cao nhất, sụt áp thấp, dễ mở rộng | Dễ tắc nghẽn nếu khí có bụi | SO₂, HCl, NH₃ nồng độ thấp–trung bình |
| Tháp phun (Spray Tower) | Phun sương dung dịch vào dòng khí | Đơn giản, không tắc nghẽn, xử lý bụi kèm khí | Hiệu suất truyền khối thấp hơn tháp đệm 30–50% | Khí thải nhiệt độ cao, có bụi dính, lưu lượng lớn |
| Tháp sủi bọt / bơm đĩa (Bubble Column) | Khí bơm qua lớp dung dịch tạo bong bóng | Thời gian tiếp xúc dài, phù hợp phản ứng chậm | Sụt áp cao, hạn chế lưu lượng khí lớn | Cl₂, SO₃, các khí có tốc độ phản ứng thấp |
| Tháp đĩa (Plate/Tray Tower) | Khí sủi qua lớp dung dịch trên từng đĩa | Kiểm soát thời gian tiếp xúc, linh hoạt số bậc | Chế tạo phức tạp, chi phí cao hơn | Xử lý nhiều cấu tử, cần số bậc cân bằng cao |
| Venturi Scrubber | Khí và lỏng hỗn hợp bạo lực qua ống venturi | Xử lý đồng thời khí + bụi mịn, không tắc nghẽn | Sụt áp rất cao (100–500 mmH₂O), tiêu thụ điện lớn | Lò đốt, luyện kim, khí thải chứa đồng thời bụi và khí độc |
Với phần lớn ứng dụng xử lý khí axit/kiềm trong công nghiệp Việt Nam (HCl, SO₂, NH₃, H₂S nồng độ 10–5.000 mg/Nm³), tháp đệm ngược chiều (countercurrent packed tower) là lựa chọn tối ưu nhất về tỷ lệ hiệu suất/chi phí. Chỉ chuyển sang Spray Tower hoặc Venturi Scrubber khi dòng khí chứa bụi đáng kể (>200 mg/Nm³) hoặc nhiệt độ khí đầu vào >150°C.
Dung Dịch Hấp Thụ Kiềm – Ứng Dụng Và Thông Số Kỹ Thuật
Tháp hấp thụ kiềm (alkaline scrubber) là phân nhóm ứng dụng rộng rãi nhất, xử lý đặc hiệu các khí có tính axit (acid gases): SO₂, SO₃, HCl, HF, HBr, H₂S, Cl₂, NOₓ và một phần CO₂ nồng độ cao. Lựa chọn tác nhân kiềm phụ thuộc vào loại khí cần xử lý, yêu cầu xử lý nước thải và chi phí hóa chất:
| Tác nhân kiềm | Nồng độ vận hành | pH mục tiêu | Khí xử lý tốt nhất | Ưu điểm | Nhược điểm |
|---|---|---|---|---|---|
| NaOH (Natri hydroxit) | 2–10% khối lượng | 8,5–10 | HCl, HF, SO₂, H₂S, Cl₂ | Hiệu quả cao nhất, dễ pha chế, không tạo cặn | Chi phí hóa chất cao nhất trong nhóm kiềm |
| Na₂CO₃ (Natri cacbonat) | 5–15% khối lượng | 9–11 | SO₂, SO₃, HCl, axit yếu | Rẻ hơn NaOH ~40%, an toàn hơn khi thao tác | Tốc độ phản ứng thấp hơn NaOH với khí khó hòa tan |
| NaHCO₃ (Natri bicacbonat) | 5–20% khối lượng | 7,5–9 | SO₂, HCl – đặc biệt với yêu cầu pH trung tính | Đệm pH tốt, không overshoot pH quá mức | Khả năng kiềm hóa yếu hơn NaOH, chi phí cao |
| Ca(OH)₂ (Vôi sữa) | 3–8% khối lượng (dạng huyền phù) | 10–12 | SO₂, HCl, HF (công suất lớn) | Chi phí thấp nhất, phổ biến trong công suất lớn | Dễ đóng cặn CaSO₃/CaSO₄ trong tháp, ăn mòn bơm |
| KOH (Kali hydroxit) | 2–8% khối lượng | 9–11 | CO₂, H₂S, khí axit – ứng dụng dược phẩm, thực phẩm | Không tạo Na⁺ (phù hợp ứng dụng cần sạch ion) | Đắt nhất trong nhóm kiềm vô cơ |
pH dung dịch hấp thụ kiềm là thông số quyết định hiệu suất toàn bộ hệ thống. pH quá thấp (<7): dung dịch bị trung hòa, mất khả năng hấp thụ. pH quá cao (>13): tiêu hao kiềm dư thừa, tăng chi phí hóa chất và rủi ro an toàn. Vùng pH tối ưu cho NaOH xử lý HCl là 8,5–10: đảm bảo đủ năng lực kiềm dư (excess alkalinity) mà không lãng phí. Hệ thống PLC cần duy trì pH trong khoảng ±0,3 đơn vị quanh setpoint.
Dung Dịch Hấp Thụ Axit – Ứng Dụng Và Thông Số Kỹ Thuật
Tháp hấp thụ axit (acid scrubber) xử lý đặc hiệu các khí có tính kiềm và khí amine: NH₃, trimethylamine (TMA), dimethylamine (DMA), diethylamine và các amine bậc cao khác. Đây là giải pháp không thể thiếu trong công nghiệp chế biến thủy sản, phân bón, thuốc lá, sản xuất nhựa và các kho lạnh ammonia công nghiệp.
| Tác nhân axit | Nồng độ vận hành | pH mục tiêu | Khí xử lý tối ưu | Ưu điểm | Lưu ý vận hành |
|---|---|---|---|---|---|
| H₂SO₄ (Axit sulfuric) | 3–15% khối lượng | 2–4 | NH₃, amine – tạo (NH₄)₂SO₄ thu hồi phân bón | Hiệu suất hấp thụ cao nhất, sản phẩm có giá trị | Ăn mòn mạnh, cần thiết bị SUS316L hoặc PVDF |
| H₃PO₄ (Axit phosphoric) | 5–20% khối lượng | 3–5 | NH₃, amine từ chế biến thủy sản, thực phẩm | An toàn hơn H₂SO₄, ít ăn mòn, sản phẩm ammonium phosphate | Chi phí cao hơn H₂SO₄, nước thải cần xử lý đặc biệt |
| HCl loãng (Axit clohidric) | 1–5% khối lượng | 2–4 | NH₃ thoát từ bể mạ, kho hóa chất | Linh hoạt, có thể dùng nguồn HCl thải từ dây chuyền | Hơi HCl dư có thể phát thải ngược, cần kiểm soát pH |
| Citric acid (Axit xitric) | 3–8% khối lượng | 4–6 | NH₃ từ nhà máy thực phẩm, đồ uống, dược phẩm | Không độc hại, FDA-approved, phù hợp môi trường thực phẩm | Chi phí cao, nước thải chứa muối ammonium citrate hữu cơ |

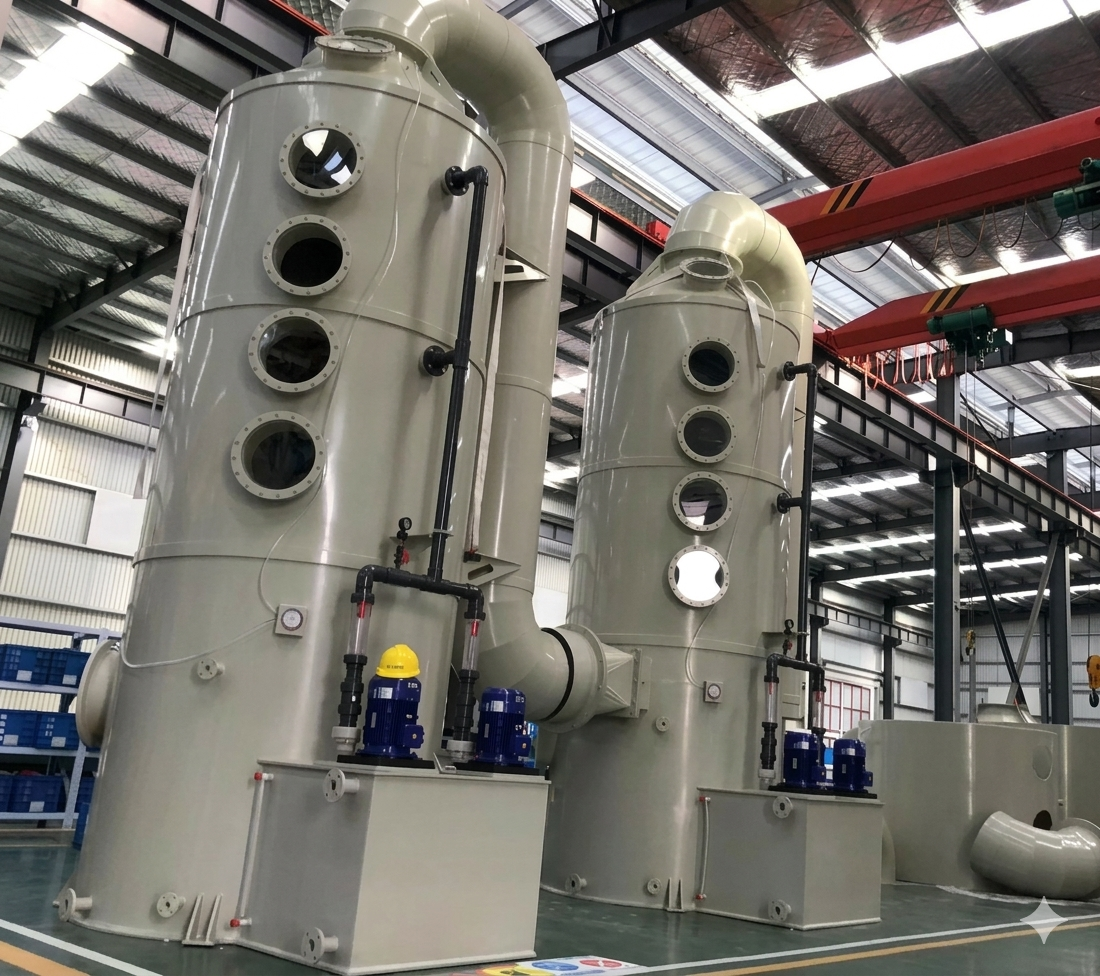

Nhiều nguồn khí thải công nghiệp chứa đồng thời cả khí axit (H₂S, SO₂) lẫn khí kiềm (NH₃, amine) – ví dụ điển hình là khí thải trạm xử lý nước thải sinh hoạt và công nghiệp thủy sản. Giải pháp tối ưu là cấu hình hai tháp nối tiếp: Tháp axit (H₂SO₄) → Tháp kiềm (NaOH). Thứ tự này đảm bảo tháp axit xử lý NH₃ trước (vì NH₃ sẽ trung hòa NaOH nếu đi vào tháp kiềm trước), sau đó tháp kiềm loại bỏ H₂S và mùi sulfur còn lại.

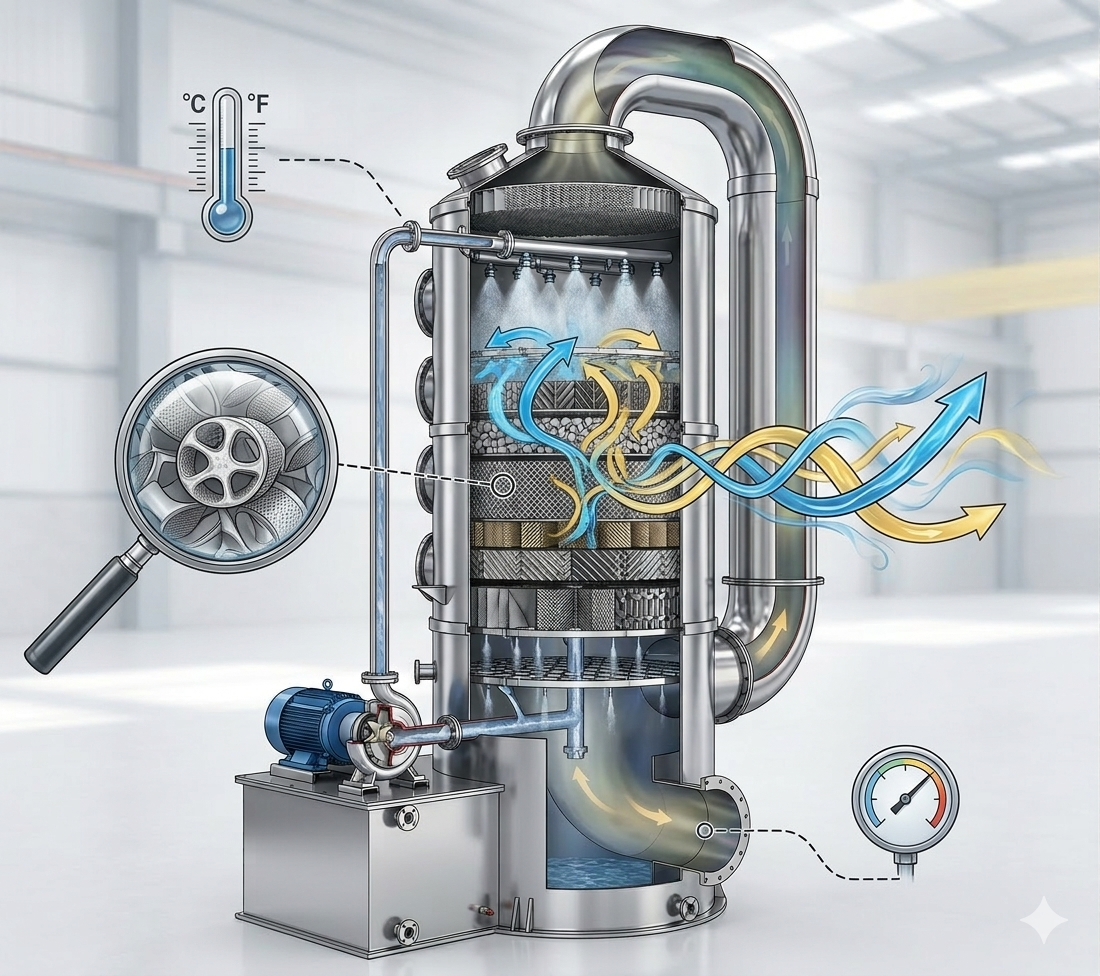

Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Hấp Thụ
Hiệu suất xử lý thực tế của tháp hấp thụ là kết quả của nhiều biến số kỹ thuật tương tác với nhau. Kỹ sư vận hành cần nắm rõ cơ chế ảnh hưởng của từng yếu tố để tối ưu hóa hệ thống và chẩn đoán sự cố.
Nồng độ và pH dung dịch hấp thụ
Yếu tố quan trọng nhất. Nồng độ kiềm/axit dư (excess reagent) quyết định lực lái (driving force) của phản ứng hóa học. Nồng độ quá thấp → pH drift → dung dịch mất hoạt tính. Kiểm soát pH chính xác ±0,3 đơn vị thông qua bơm định lượng (dosing pump) PLC là yêu cầu vận hành bắt buộc.
Tỷ lệ lưu lượng lỏng/khí (L/G Ratio)
L/G ratio xác định lượng dung dịch hấp thụ tiếp xúc với mỗi đơn vị thể tích khí thải. L/G quá thấp → dung dịch nhanh bão hòa, hiệu suất giảm. L/G quá cao → tăng chi phí bơm, pha loãng dung dịch, lãng phí hóa chất. Thiết kế tối ưu L/G = 1,5–3,0 (L/m³) cho phần lớn ứng dụng axit–kiềm.
Nhiệt độ dung dịch và dòng khí
Nhiệt độ cao làm tăng tốc độ phản ứng hóa học nhưng đồng thời giảm độ tan khí trong lỏng (theo định luật Henry). Với SO₂ và HCl, hằng số Henry tăng mạnh khi nhiệt độ tăng – do đó làm mát dòng khí trước khi vào tháp (nếu >60°C) là biện pháp cải thiện hiệu suất quan trọng. Nhiệt độ vận hành lý tưởng: 20–45°C.
Tốc độ khí và phân phối đều dòng chảy
Tốc độ khí bề mặt (superficial gas velocity) trong tháp đệm thường thiết kế ở 70–85% tốc độ lụt (flooding velocity). Vượt quá ngưỡng lụt gây hiện tượng liquid hold-up, tăng đột biến sụt áp và giảm hiệu suất nghiêm trọng. Phân phối không đều dòng khí (gas maldistribution) tạo vùng “chết” trong lớp đệm, hiệu dụng chỉ 50–70% thể tích đệm thực tế.
Chiều cao và loại vật liệu đệm
Chiều cao lớp đệm Z = NTU × H_OG xác định trực tiếp hiệu suất. Tăng chiều cao đệm thêm 20% thường tăng hiệu suất 5–15% tùy vùng đường cong. Vật liệu đệm có diện tích bề mặt riêng (specific surface area) cao hơn và hệ số thấm ướt (wettability) tốt hơn sẽ giảm H_OG, cho phép tháp ngắn hơn cùng hiệu suất.
Tính chất hóa lý của chất ô nhiễm
Hằng số Henry (H) của cấu tử ô nhiễm xác định khả năng hòa tan tự nhiên vào nước. Khí có H thấp (dễ hòa tan: HCl, NH₃, H₂SO₄ vapor) → dễ xử lý, ít cần tháp cao. Khí có H cao (khó hòa tan: SO₂, H₂S, CS₂) → cần phản ứng hóa học để tăng lực lái, hoặc tháp cao hơn nhiều. Hệ số khuếch tán phân tử (D) ảnh hưởng đến trở lực màng khí và màng lỏng.
Ứng Dụng Theo Ngành Công Nghiệp Tại Việt Nam
Tháp hấp thụ kiềm/axit đang được triển khai rộng rãi trong nhiều ngành sản xuất trên khắp lãnh thổ Việt Nam, phục vụ tuân thủ QCVN 20:2009/BTNMT và các tiêu chuẩn ngành:
Chế biến & bảo quản thủy sản
Tháp axit H₃PO₄ xử lý trimethylamine (TMA), dimethylamine từ dây chuyền cấp đông, chế biến cá. Tháp kiềm xử lý mùi sulfur còn lại. Giải pháp phổ biến tại Bình Dương, Cần Thơ, Cà Mau.
Sản xuất ắc quy và pin
Tháp kiềm NaOH/Na₂CO₃ xử lý hơi H₂SO₄ và khí SO₂ từ dây chuyền nạp/xả ắc quy chì. Yêu cầu hiệu suất xử lý H₂SO₄ aerosol >97%.
Sản xuất hóa chất và phân bón
Tháp kiềm xử lý HCl, Cl₂ từ lò phản ứng clo hóa. Tháp axit H₂SO₄ hấp thụ NH₃ thoát ra từ bể khuấy phân đạm, thu hồi (NH₄)₂SO₄ phân bón.
Mạ điện & xử lý bề mặt kim loại
Tháp kiềm 2 cấp xử lý hơi HCl và HCN (kiềm NaOH + NaOCl) từ bể tẩy rỉ và bể mạ cyanide. Tuân thủ QCVN 20:2009 cột B với HCN <10 mg/Nm³.
Lò đốt chất thải nguy hại
Hệ thống xử lý khí thải lò đốt gồm: tháp làm nguội quench → tháp kiềm 2 cấp (SO₂, HCl, HF) → tháp lọc than hoạt tính (dioxin, VOC). Tiêu chuẩn QCVN 30:2012/BTNMT.
Dược phẩm & hóa dược
Tháp kiềm xử lý HCl, hơi dung môi chứa clo từ dây chuyền tổng hợp API. Tháp axit xử lý NH₃ từ phản ứng amid hóa. Yêu cầu GMP về độ sạch đầu ra.
Trạm xử lý nước thải tập trung
Tháp axit H₂SO₄ + tháp kiềm NaOH nối tiếp xử lý H₂S và NH₃ từ bể hiếu khí, bể yếm khí và trạm bơm nước thải đô thị và công nghiệp.
Sản xuất thép và luyện kim
Tháp kiềm NaOH xử lý SO₂, HF từ lò cao, lò điện hồ quang. Tháp spray kiềm xử lý đồng thời bụi luyện kim và khí axit trong hệ thống lọc bụi tổng hợp.
So Sánh Tháp Hấp Thụ Kiềm/Axit Với Các Công Nghệ Xử Lý Khác
| Tiêu chí | Tháp hấp thụ kiềm/axit | Hấp phụ than hoạt tính | Thiêu đốt (RTO/TO) | Biofilter sinh học |
|---|---|---|---|---|
| Xử lý khí axit (SO₂, HCl, HF) | Xuất sắc – hiệu suất >99% | Hạn chế – ăn mòn than | Tạo sản phẩm đốt cháy SO₃ | Không phù hợp – pH ức chế vi sinh |
| Xử lý khí kiềm (NH₃, amine) | Xuất sắc – hiệu suất >97% | Trung bình – bão hòa nhanh | Tốt nếu nồng độ đủ cao | Tốt với tải lượng thấp |
| Xử lý VOC hữu cơ | Hạn chế – cần dung môi đặc biệt | Rất tốt | Rất tốt | Tốt với VOC phân hủy sinh học |
| Xử lý bụi đồng thời | Được – đặc biệt Spray/Venturi | Không – cần tiền xử lý bụi | Không | Không |
| Phụ phẩm thu hồi giá trị | Có – muối Na₂SO₄, (NH₄)₂SO₄ | Không đáng kể | Không – đốt hết | Không |
| Chi phí vận hành (hóa chất) | Trung bình – cần bổ sung kiềm/axit | Thấp (nếu tái sinh) | Cao – tiêu thụ nhiên liệu | Thấp nhất |
| Độ ẩm cao (>70% RH) | Không ảnh hưởng | Giảm hiệu suất mạnh | Không ảnh hưởng | Cần kiểm soát ẩm |
| Nhiệt độ khí đầu vào cao (>100°C) | Cần làm nguội trước | Không phù hợp | Ưu thế – tận dụng nhiệt | Không phù hợp |
Thực tiễn thiết kế hệ thống xử lý khí thải công nghiệp hiện nay thường theo cấu hình đa công nghệ nối tiếp: Làm nguội (Quench) → Lọc bụi ướt (Spray Scrubber) → Tháp kiềm (Acid Gas Removal) → Tháp axit (Alkaline Gas Removal) → Hấp phụ than hoạt tính (VOC & Dioxin Polishing). Mỗi công đoạn xử lý chuyên biệt một nhóm chất ô nhiễm, đạt hiệu suất tổng thể tối đa mà đầu tư mỗi đơn vị thiết bị ở mức hợp lý nhất.

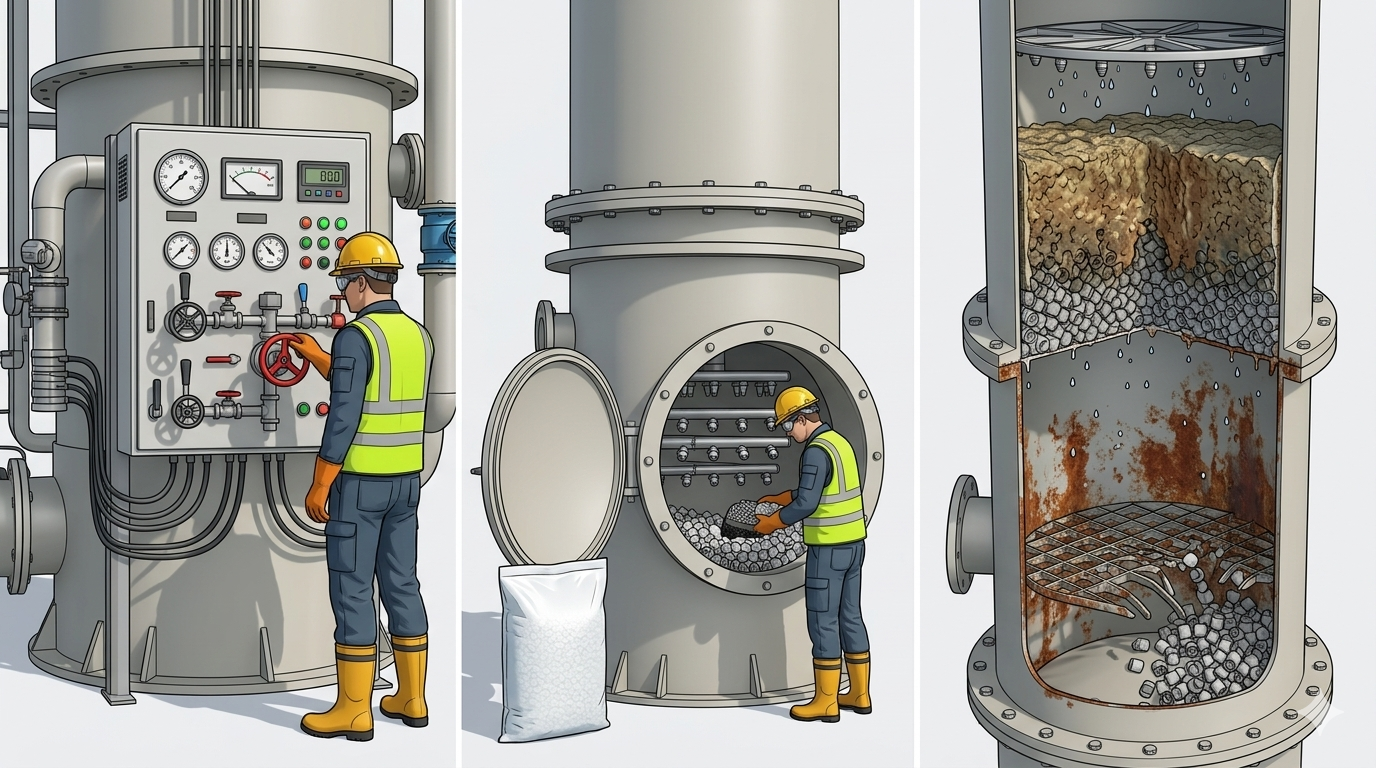

Vận Hành, Bảo Trì Và Các Sự Cố Thường Gặp
10.1. Lịch Bảo Trì Phòng Ngừa
Kiểm tra pH và mức dung dịch
Đọc và ghi nhận pH dung dịch tại bể sump (target ±0,3 pH setpoint), kiểm tra mực dung dịch, xác nhận bơm tuần hoàn và bơm định lượng hoạt động bình thường. Quan sát màu sắc dung dịch – đổi màu bất thường thường báo hiệu nhiễm chéo hoặc phản ứng phụ.
Phân tích dung dịch và kiểm tra sụt áp
Lấy mẫu dung dịch phân tích nồng độ kiềm/axit còn lại (titrimetry), tổng muối hòa tan (TDS) và độ dẫn điện. TDS quá cao (>150 g/L) cần xả bớt (blowdown) và bổ sung nước pha loãng. Đo sụt áp qua lớp đệm: sụt áp tăng >50% giá trị ban đầu là dấu hiệu cần vệ sinh đệm.
Kiểm tra và vệ sinh đầu phun, mist eliminator
Kiểm tra tắc nghẽn và mài mòn đầu phun (spray nozzle) – đầu phun mòn làm thay đổi kích thước giọt và phân bố lỏng. Vệ sinh mist eliminator bằng nước áp thấp từ trên xuống. Kiểm tra mối hàn, seal và gasket toàn hệ thống ống.
Kiểm tra và vệ sinh lớp đệm
Tháo mặt bích thân tháp, kiểm tra bằng camera nội soi hoặc kiểm tra trực tiếp nếu tháp đủ lớn. Rửa ngược (backwash) lớp đệm hoặc tháo ra ngâm tẩy nếu có lắng cặn. Kiểm tra bề dày thành tháp tại vùng mực dung dịch dao động bằng siêu âm.
Đại tu tổng thể và kiểm định thiết bị
Thay toàn bộ gasket, đệm kín bơm (mechanical seal), hiệu chuẩn pH meter và tất cả transmitter. Kiểm tra kết cấu đỡ tháp và hệ thống tiếp địa chống tĩnh điện. Đo nồng độ khí đầu ra theo TCVN và lập báo cáo kiểm định định kỳ nộp cơ quan quản lý.
10.2. Sự Cố Thường Gặp Và Cách Khắc Phục
| Sự cố | Nguyên nhân thường gặp | Biện pháp khắc phục |
|---|---|---|
| Hiệu suất giảm đột ngột | pH drift (cạn kiệt hóa chất), tắc nozzle, đệm khô (liquid maldistribution) | Kiểm tra pH, bổ sung hóa chất, vệ sinh nozzle, kiểm tra lưu lượng bơm |
| Sụt áp tăng cao bất thường | Tắc nghẽn đệm do bụi/cặn, lụt tháp (flooding), đóng băng cặn muối | Giảm lưu lượng khí, rửa ngược đệm, tăng tần suất blowdown dung dịch |
| Mùi hóa chất tại đầu ra tháp | Mist eliminator hỏng/tắc, nồng độ dung dịch quá cao bay hơi | Vệ sinh/thay mist eliminator, kiểm tra nồng độ dung dịch, lắp tầng rửa nước sạch |
| Ăn mòn nhanh thân tháp và đường ống | pH không kiểm soát (dung dịch quá axit hoặc quá kiềm), vật liệu không phù hợp | Kiểm tra vật liệu tương thích hóa học, lắp thêm pH controller dự phòng |
| Bơm tuần hoàn hỏng thường xuyên | Cặn muối mài mòn cánh bơm, dung dịch ăn mòn vật liệu bơm không phù hợp | Dùng bơm PP/PVDF/ETFE lining, lắp lọc đầu hút bơm, tăng tần suất blowdown |
Câu Hỏi Kỹ Thuật Thường Gặp (FAQ)
Đây là câu hỏi kỹ thuật quan trọng và thường bị hiểu nhầm. NO (nitric oxide, chiếm 90–95% NOₓ trong khí thải đốt cháy) gần như không tan trong nước và dung dịch NaOH – hằng số Henry của NO cực thấp, khiến hấp thụ ướt gần như vô hiệu với NO. NO₂ (nitrogen dioxide) tan tốt hơn và phản ứng với NaOH tạo NaNO₂ + NaNO₃, nhưng hiệu suất vẫn không cao (50–70%) do cân bằng phản ứng.
Giải pháp xử lý NOₓ hiệu quả trong công nghiệp là: SCR (Selective Catalytic Reduction) với chất xúc tác V₂O₅/TiO₂ và tác nhân khử NH₃/urea (hiệu suất >90%); hoặc SNCR (Selective Non-Catalytic Reduction) cho lò đốt nhiệt độ cao. Tháp kiềm chỉ phù hợp xử lý NOₓ khi kết hợp với tiền xử lý oxy hóa NO thành NO₂ bằng Cl₂, O₃ hoặc H₂O₂.
Thiết kế chiều cao tháp đệm dựa trên phương trình NTU (Number of Transfer Units). Với SO₂ từ 500 ppm (~1.430 mg/Nm³ ở 25°C) xuống 50 mg/Nm³, hiệu suất yêu cầu là ~96,5%. Với dung dịch NaOH 5%, pH duy trì 8,5–9, sử dụng đệm Pall Ring PP 50mm:
NTU ≈ 3,5–4,5 đơn vị (tính theo phương trình tích phân log-mean driving force). Với H_OG ≈ 0,4–0,6 m/đơn vị đối với Pall Ring 50mm trong hệ SO₂–NaOH, chiều cao đệm cần thiết: Z = 4 × 0,5 = 2,0 m. Thực tế thiết kế thêm hệ số an toàn 1,3–1,5, chiều cao đệm thực tế: 2,6–3,0 m. Cộng thêm phần phân phối lỏng, mist eliminator và khoảng trống, tháp tổng cao khoảng 4,5–6 m.
Nước thải (spent scrubbing liquor) từ tháp hấp thụ là dòng lỏng chứa muối vô cơ nồng độ cao (Na₂SO₄, NaCl, NaHS, (NH₄)₂SO₄…), thường có pH extreme (rất cao hoặc rất thấp) và có thể chứa kim loại nặng nếu khí thải từ luyện kim hay đốt chất thải. Quy trình xử lý phổ biến:
Bước 1 – Trung hòa pH về 6,5–8,5 bằng axit/kiềm. Bước 2 – Kết tủa kim loại nặng nếu có (NaOH + Na₂S). Bước 3 – Lắng/lọc tách kết tủa. Bước 4 – Xử lý sinh học (aerotank) nếu có COD từ chất hữu cơ. Bước 5 – Kiểm tra đầu ra theo QCVN 40:2011/BTNMT (nước thải công nghiệp) trước khi xả. Trường hợp (NH₄)₂SO₄ nồng độ cao từ tháp axit H₂SO₄–NH₃: cô đặc và thu hồi làm phân bón ammonium sulfate là giải pháp vừa xử lý vừa tạo giá trị kinh tế.
Quyết định số cấp tháp dựa trên hai yếu tố: (1) Hiệu suất yêu cầu – với yêu cầu xử lý >99% hoặc nồng độ đầu vào rất cao, hai tháp nối tiếp (lead-polishing) thường hiệu quả hơn một tháp cao: tháp lead xử lý 90–95% tải lượng chính, tháp polishing xử lý tinh nồng độ thấp còn lại; (2) Xử lý đa cấu tử – khi dòng khí chứa cả khí axit lẫn khí kiềm (ví dụ: H₂S + NH₃), bắt buộc phải dùng hai tháp riêng biệt (tháp axit + tháp kiềm) vì không thể dùng chung một dung dịch hấp thụ.
Ưu điểm cấu hình hai tháp: mỗi tháp có thể bảo trì độc lập mà không dừng toàn hệ thống; linh hoạt điều chỉnh pH riêng từng tháp; dễ nâng cấp công suất về sau bằng cách thêm tháp.
Chi phí biến động lớn theo công suất, vật liệu và yêu cầu tự động hóa. Tham khảo ước tính tại thị trường Việt Nam (2025):
Hệ thống nhỏ (1.000–5.000 Nm³/h, tháp PP): Chi phí EPC khoảng 150–500 triệu VNĐ bao gồm tháp đệm, bơm, bể dung dịch, hệ thống điều khiển pH và đường ống. Chi phí vận hành NaOH: 500.000–2.000.000 VNĐ/ngày tùy tải lượng khí. Hệ thống trung bình (10.000–50.000 Nm³/h, tháp FRP): 1–5 tỷ VNĐ/hệ thống, bao gồm hệ thống tự động hóa PLC và monitoring khí đầu ra. Hệ thống lớn (>50.000 Nm³/h, nhiều tháp): 5–30+ tỷ VNĐ tùy mức độ phức tạp và tiêu chuẩn thiết bị áp dụng.
