Tháp hấp thụ khí thải (gas absorption tower / scrubber tower) đang trở thành hạng mục kỹ thuật bắt buộc trong quy hoạch và vận hành các khu công nghiệp, cụm công nghiệp tọa lạc gần khu dân cư. Trong bối cảnh các quy chuẩn môi trường ngày càng thắt chặt, áp lực từ cộng đồng dân cư ngày một gia tăng và lộ trình phát triển bền vững trở thành định hướng chiến lược quốc gia, đầu tư hệ thống xử lý khí thải bài bản không còn là lựa chọn – mà là điều kiện tiên quyết để doanh nghiệp tồn tại và phát triển hợp pháp. Bài viết này phân tích chuyên sâu về nguyên lý vận hành, phân loại công nghệ, tiêu chuẩn pháp lý và xu hướng triển khai tháp hấp thụ khí thải tại Việt Nam.
1. Tháp Hấp Thụ Khí Thải Là Gì? Định Nghĩa Và Phân Loại
1.1. Định Nghĩa Kỹ Thuật

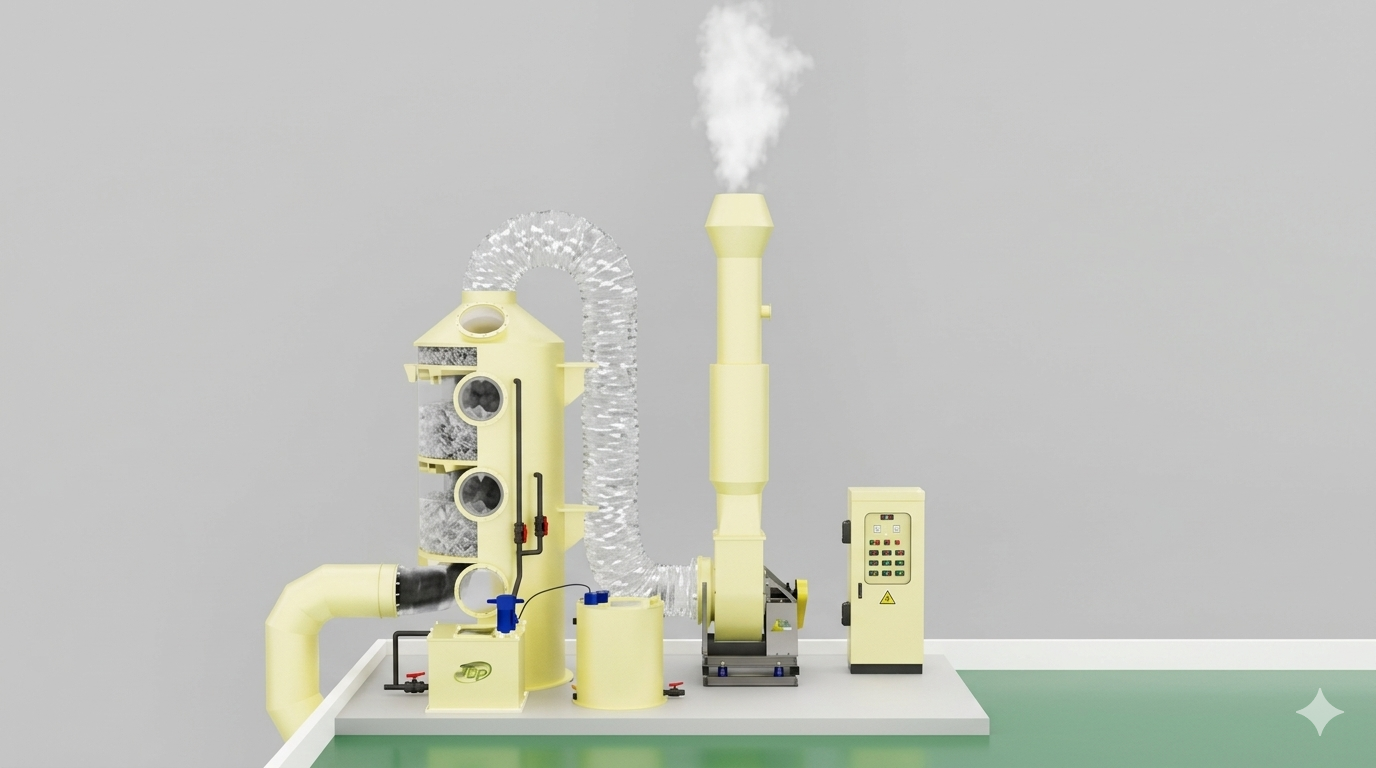

Tháp hấp thụ khí thải (còn gọi là tháp rửa khí – wet scrubber, tháp hấp thụ hóa học – chemical absorption column, hay tháp trung hòa khí) là thiết bị xử lý khí thải công nghiệp hoạt động theo nguyên lý truyền khối giữa pha khí và pha lỏng (gas-liquid mass transfer). Dòng khí thải chứa các chất ô nhiễm như HCl, H₂SO₄, NH₃, SO₂, HF, Cl₂, VOCs (hợp chất hữu cơ dễ bay hơi)… được tiếp xúc trực tiếp với dung dịch hấp thụ (absorbent), qua đó các cấu tử ô nhiễm được chuyển từ pha khí sang pha lỏng, tạo ra dòng khí sạch xả ra môi trường.
1.2. Phân Loại Theo Cơ Chế Hấp Thụ
Hấp thụ vật lý (physical absorption): Chất ô nhiễm hòa tan vào dung môi theo định luật Henry mà không xảy ra phản ứng hóa học. Hiệu quả phụ thuộc mạnh vào nhiệt độ và áp suất hệ thống. Ứng dụng: xử lý CO₂, H₂S trong công nghiệp dầu khí.
Hấp thụ hóa học (chemisorption / reactive absorption): Chất ô nhiễm phản ứng hóa học với dung dịch hấp thụ, tạo thành hợp chất mới ít bay hơi hơn. Đây là cơ chế chủ đạo trong xử lý khí thải công nghiệp nhờ hằng số cân bằng lớn, hiệu suất xử lý cao (thường đạt 95–99,5%). Ứng dụng điển hình:
- Xử lý HCl, Cl₂: Dùng dung dịch NaOH → tạo NaCl + H₂O
- Xử lý NH₃: Dùng dung dịch H₂SO₄ loãng → tạo (NH₄)₂SO₄
- Xử lý SO₂: Dùng dung dịch Ca(OH)₂ hoặc Na₂CO₃
- Xử lý HF: Dùng dung dịch Ca(OH)₂ → tạo CaF₂ kết tủa
1.3. Phân Loại Theo Cấu Hình Thiết Bị
| Loại Tháp | Cơ Chế Tiếp Xúc | Ưu Điểm | Nhược Điểm |
|---|---|---|---|
| Tháp đệm (packed tower) | Chảy màng qua vật đệm | Hiệu suất cao, ổn định | Dễ tắc nghẽn nếu khí có bụi |
| Tháp mâm (tray tower) | Bong bóng qua chất lỏng | Linh hoạt lưu lượng | Chi phí cao, bảo trì phức tạp |
| Tháp phun (spray tower) | Phun sương | Phù hợp khí có bụi | Hiệu suất thấp hơn |
| Venturi scrubber | Va đập và hòa trộn | Xử lý cả bụi lẫn khí | Tổn thất áp lực cao |
| Tháp màng (film absorber) | Màng lỏng mỏng | Năng lượng thấp | Hạn chế lưu lượng |
2. Nguyên Lý Hoạt Động Chuyên Sâu Của Tháp Hấp Thụ
2.1. Cân Bằng Pha Và Động Lực Học Truyền Khối
Hiệu quả của tháp hấp thụ được quyết định bởi lực thúc đẩy truyền khối (driving force) – tức là hiệu số nồng độ thực tế và nồng độ cân bằng của chất ô nhiễm giữa hai pha. Quá trình thiết kế tháp dựa trên các thông số kỹ thuật cốt lõi:
Số đơn vị truyền khối tổng thể (NTU – Number of Transfer Units): Xác định chiều cao lớp vật đệm cần thiết. NTU càng cao, yêu cầu chiều cao tháp càng lớn để đạt hiệu suất mong muốn.
Chiều cao đơn vị truyền khối (HTU – Height of Transfer Unit): Đặc trưng cho hiệu quả truyền khối của hệ thống, phụ thuộc vào loại vật đệm, vận tốc khí và lỏng, tính chất hóa lý của hệ thống.
Hệ số truyền khối tổng thể KₒG và KₒL: Phản ánh tốc độ chuyển dịch chất giữa hai pha, là thông số quan trọng trong mô phỏng và tối ưu hóa thiết kế.

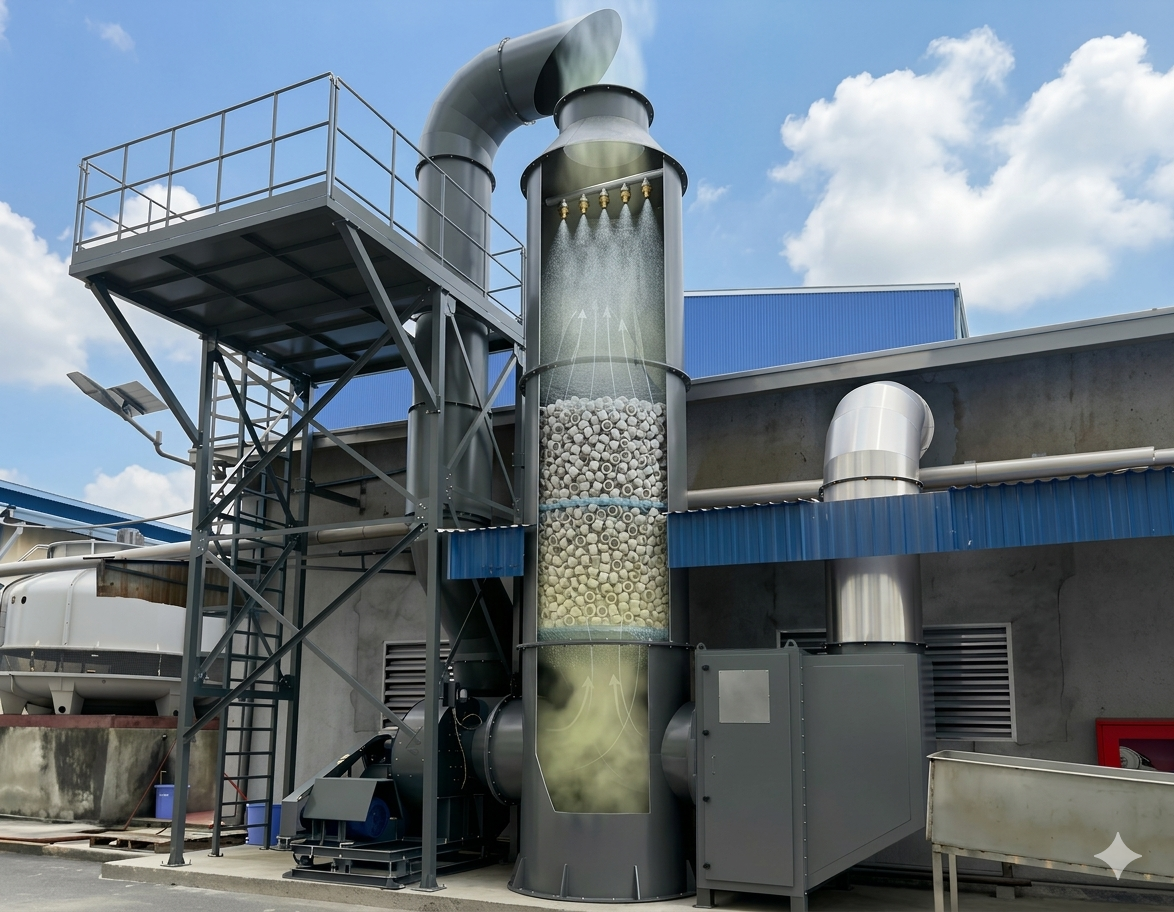

2.2. Vai Trò Của Vật Đệm (Packing Media) Trong Tháp Đệm
Vật đệm là trái tim của tháp hấp thụ dạng packed tower, có nhiệm vụ tạo ra diện tích bề mặt tiếp xúc pha khí – lỏng cực đại. Các loại vật đệm phổ biến trong xử lý khí thải công nghiệp:
Vòng Raschig (Raschig Ring): Thế hệ vật đệm đầu tiên, hình trụ rỗng bằng sứ hoặc nhựa PP, diện tích bề mặt riêng 200–300 m²/m³.
Vòng Pall (Pall Ring): Cải tiến từ Raschig, có thêm các cửa sổ trên thành, giảm trở lực đáng kể, diện tích bề mặt riêng 300–400 m²/m³.
Đệm Saddle – Intalox / Super Intalox: Thiết kế hình yên ngựa, tối ưu phân phối lỏng đồng đều, giảm thiểu hiện tượng kênh dòng (channeling).
Đệm cấu trúc (structured packing) – Mellapak, Sulzer: Thế hệ vật đệm tiên tiến với diện tích bề mặt riêng lên đến 750 m²/m³, trở lực thấp nhất, hiệu suất tách cao nhất – thường dùng trong các ứng dụng đòi hỏi hiệu suất xử lý trên 99%.
3. Tại Sao Khu Công Nghiệp Gần Dân Buộc Phải Lắp Tháp Hấp Thụ?
3.1. Áp Lực Từ Khung Pháp Lý Ngày Càng Nghiêm Ngặt
Hệ thống quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp đang được siết chặt liên tục:
QCVN 19:2009/BTNMT – Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp đối với bụi và các chất vô cơ, quy định nồng độ tối đa cho phép của SO₂, NOₓ, HCl, HF, H₂S, NH₃… theo hệ số lưu lượng nguồn thải.
QCVN 20:2009/BTNMT – Giới hạn tối đa cho phép của một số chất hữu cơ trong khí thải công nghiệp, áp dụng trực tiếp với VOCs từ sơn phủ, in ấn, hóa chất.
QCVN 21:2009/BTNMT – Quy chuẩn đặc thù cho ngành công nghiệp phân bón, kiểm soát NH₃, HF, bụi vô cơ.
Nghị định 08/2022/NĐ-CP về Luật Bảo vệ Môi trường 2020 quy định rõ lộ trình nâng cấp hệ thống xử lý khí thải, với chế tài xử phạt vi phạm hành chính lên đến 2 tỷ đồng và có thể bị đình chỉ hoạt động sản xuất.
3.2. Tác Động Trực Tiếp Đến Cộng Đồng Dân Cư
Các khu công nghiệp tọa lạc trong bán kính dưới 1 km so với khu dân cư phải đối mặt với hàng loạt vấn đề xã hội nếu không kiểm soát được khí thải:
Phơi nhiễm mãn tính: Nồng độ SO₂ trên 0,5 mg/m³ trong không khí xung quanh gây kích ứng đường hô hấp mãn tính; HCl ở nồng độ 5 ppm gây rát họng, ho, khó thở. Các cộng đồng sống gần nhà máy phân bón, xi mạ, sản xuất hóa chất chịu mức độ phơi nhiễm đặc biệt cao.
Mưa axit cục bộ: Khí SO₂ và NOₓ kết hợp với hơi nước tạo axit sulfuric và nitric, gây thiệt hại nghiêm trọng cho cây trồng, vật nuôi và công trình xây dựng trong vùng lân cận.
Ô nhiễm mùi (odor pollution): H₂S, NH₃, mercaptans dù ở nồng độ dưới ngưỡng gây độc cấp tính vẫn gây khó chịu, ảnh hưởng chất lượng cuộc sống và là nguồn cơn của phần lớn các khiếu kiện về môi trường.
3.3. Rủi Ro Pháp Lý Và Uy Tín Doanh Nghiệp
Trong kỷ nguyên truyền thông mạng xã hội, một sự cố ô nhiễm khí thải có thể gây ra hậu quả tức thì và kéo dài:
Đình chỉ sản xuất khẩn cấp theo lệnh của cơ quan quản lý môi trường cấp tỉnh/thành phố, gây thiệt hại kinh tế trực tiếp.
Khởi kiện dân sự tập thể từ cộng đồng dân cư yêu cầu bồi thường thiệt hại sức khỏe, hoa màu, tài sản – chi phí bồi thường thường lớn hơn nhiều so với chi phí đầu tư hệ thống xử lý ban đầu.
Mất giấy phép môi trường và không được gia hạn Giấy phép Môi trường theo Luật BVMT 2020 – đồng nghĩa với dừng hoạt động toàn bộ cơ sở sản xuất.
4. Tiêu Chí Lựa Chọn Tháp Hấp Thụ Phù Hợp Cho Khu Công Nghiệp
4.1. Phân Tích Đặc Tính Dòng Khí Thải Đầu Vào
Trước khi thiết kế hệ thống, cần xác định chính xác các thông số đặc trưng của nguồn thải:
Lưu lượng thể tích (Qv – m³/h): Quyết định tiết diện ngang của tháp. Vận tốc khí qua tiết diện tháp thường duy trì ở 1,0–2,5 m/s để tránh lôi cuốn lỏng (flooding).
Nồng độ chất ô nhiễm đầu vào (Cin – mg/m³ hoặc ppm): Kết hợp với hiệu suất xử lý yêu cầu để tính toán tải trọng xử lý (pollutant load).
Nhiệt độ và độ ẩm dòng khí: Ảnh hưởng đến hằng số Henry và hệ số truyền khối. Khí có nhiệt độ cao (>80°C) cần tiền xử lý làm mát trước khi vào tháp để tối ưu hiệu suất hấp thụ.
Hàm lượng bụi (TSP): Nếu dòng khí có bụi, cần bố trí buồng lắng bụi, cyclone hoặc túi lọc trước tháp hấp thụ để tránh tắc nghẽn vật đệm.
Thành phần hóa học hỗn hợp khí: Trường hợp dòng khí chứa nhiều cấu tử ô nhiễm đồng thời cần thiết kế hệ thống tháp nhiều tầng (multi-stage scrubbing) hoặc tháp phân khu hóa chất (dual zone scrubber).
4.2. Lựa Chọn Dung Dịch Hấp Thụ Tối Ưu
| Chất Ô Nhiễm | Dung Dịch Hấp Thụ Khuyến Nghị | pH Vận Hành | Sản Phẩm Phụ |
|---|---|---|---|
| HCl, Cl₂, HF | NaOH 10–15% | 8–10 | NaCl, NaF (có thể tái sử dụng) |
| H₂SO₄ hơi, SO₃ | NaOH, Na₂CO₃ | 8–9 | Na₂SO₄ |
| NH₃ | H₂SO₄ 5–10% hoặc nước | 3–5 | (NH₄)₂SO₄ (phân bón) |
| SO₂ | NaOH, Ca(OH)₂, Na₂SO₃ | 7–9 | Na₂SO₃, CaSO₃ |
| HNO₃ hơi, NO₂ | NaOH + H₂O₂ | 8–10 | NaNO₃ |
| Formaldehyde (HCHO) | KMnO₄ + NaOH | 9–11 | MnO₂ kết tủa |
| VOCs hòa tan nước | Nước + chất oxy hóa | 7–9 | Tùy cấu tử |
4.3. Vật Liệu Chế Tạo Tháp – Quyết Định Tuổi Thọ Công Trình
Môi trường vận hành của tháp hấp thụ khí thải cực kỳ ăn mòn, đòi hỏi lựa chọn vật liệu kỹ lưỡng:
Nhựa PP (Polypropylene): Phổ biến nhất trong dải nhiệt độ dưới 80°C, kháng hầu hết axit và kiềm vô cơ, chi phí đầu tư thấp, trọng lượng nhẹ dễ lắp đặt. Phù hợp cho tháp đường kính đến 2.000 mm.
Nhựa PVC và CPVC: CPVC có giới hạn nhiệt độ cao hơn PP (đến 93°C), phù hợp xử lý Cl₂, HCl ở nhiệt độ vừa phải.

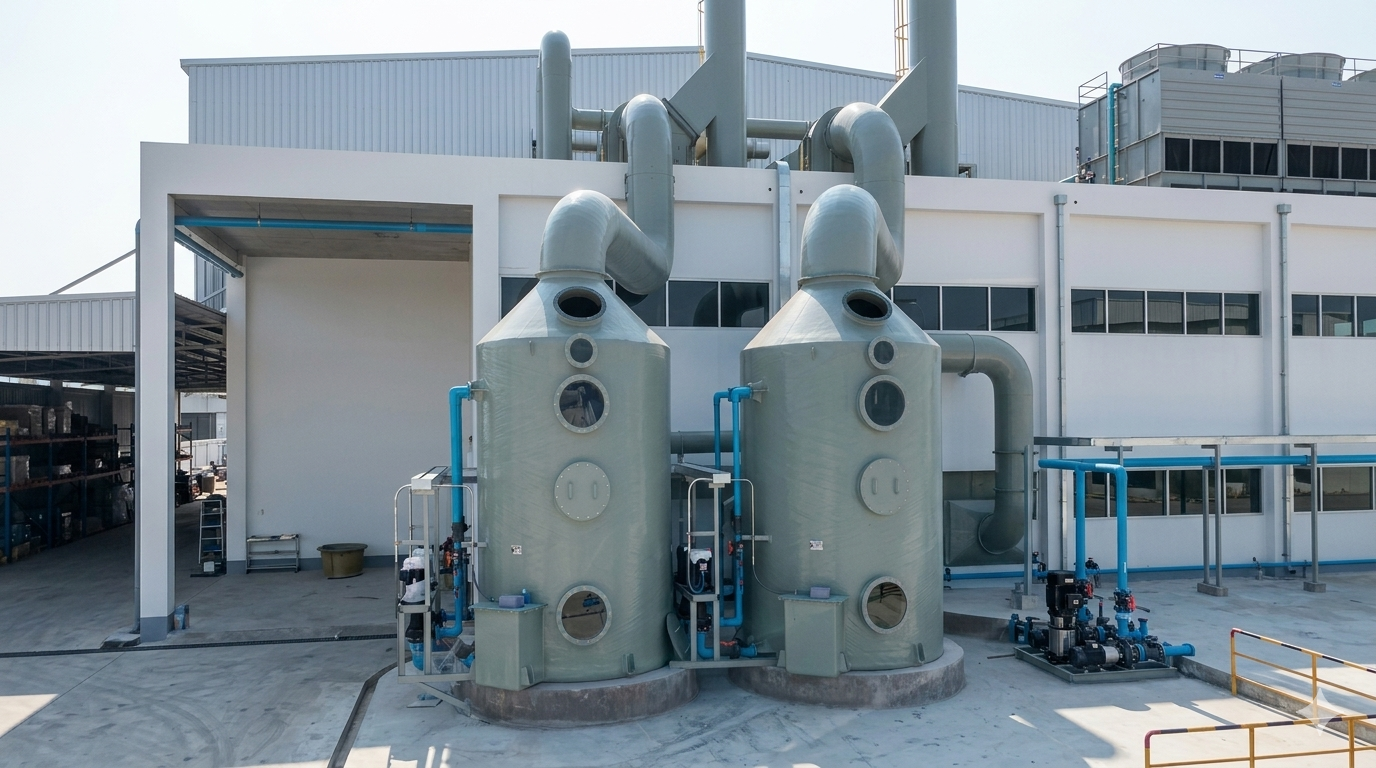

FRP – Sợi thủy tinh gia cường nhựa (Fiber Reinforced Plastic): Lựa chọn tối ưu cho tháp đường kính lớn (>2.000 mm), chịu nhiệt đến 120°C, cường độ cơ học cao, có thể tùy chỉnh lớp liner theo tính chất môi trường.
Thép không gỉ 316L: Ứng dụng trong môi trường chứa Cl⁻ nồng độ cao, HF, hay yêu cầu vệ sinh thực phẩm/dược phẩm nghiêm ngặt. Chi phí cao nhưng tuổi thọ 20–30 năm.
Thép carbon bọc cao su (rubber-lined steel): Giải pháp kinh tế cho tháp lớn xử lý HCl, H₂SO₄ loãng, cân bằng giữa chi phí và độ bền.

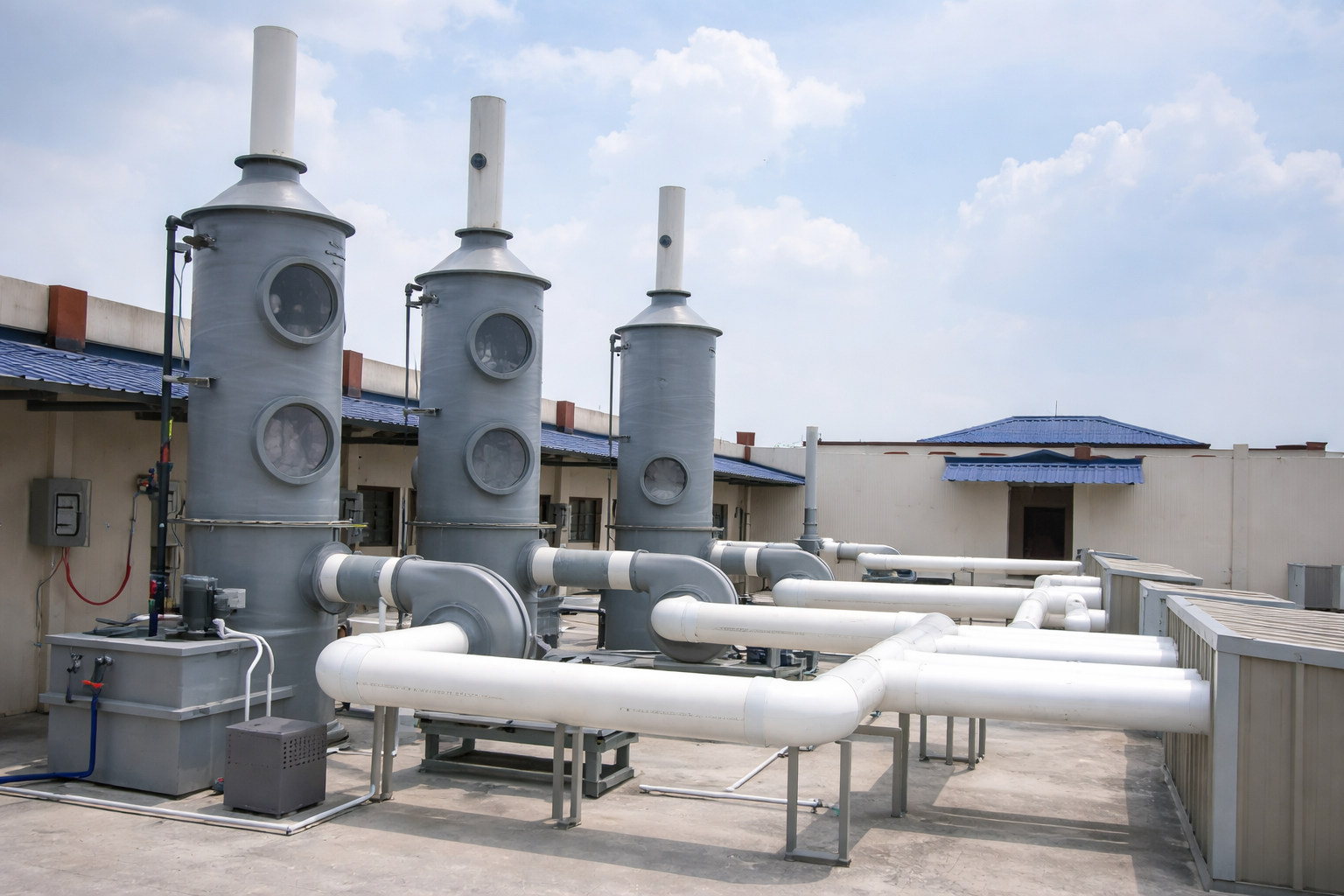

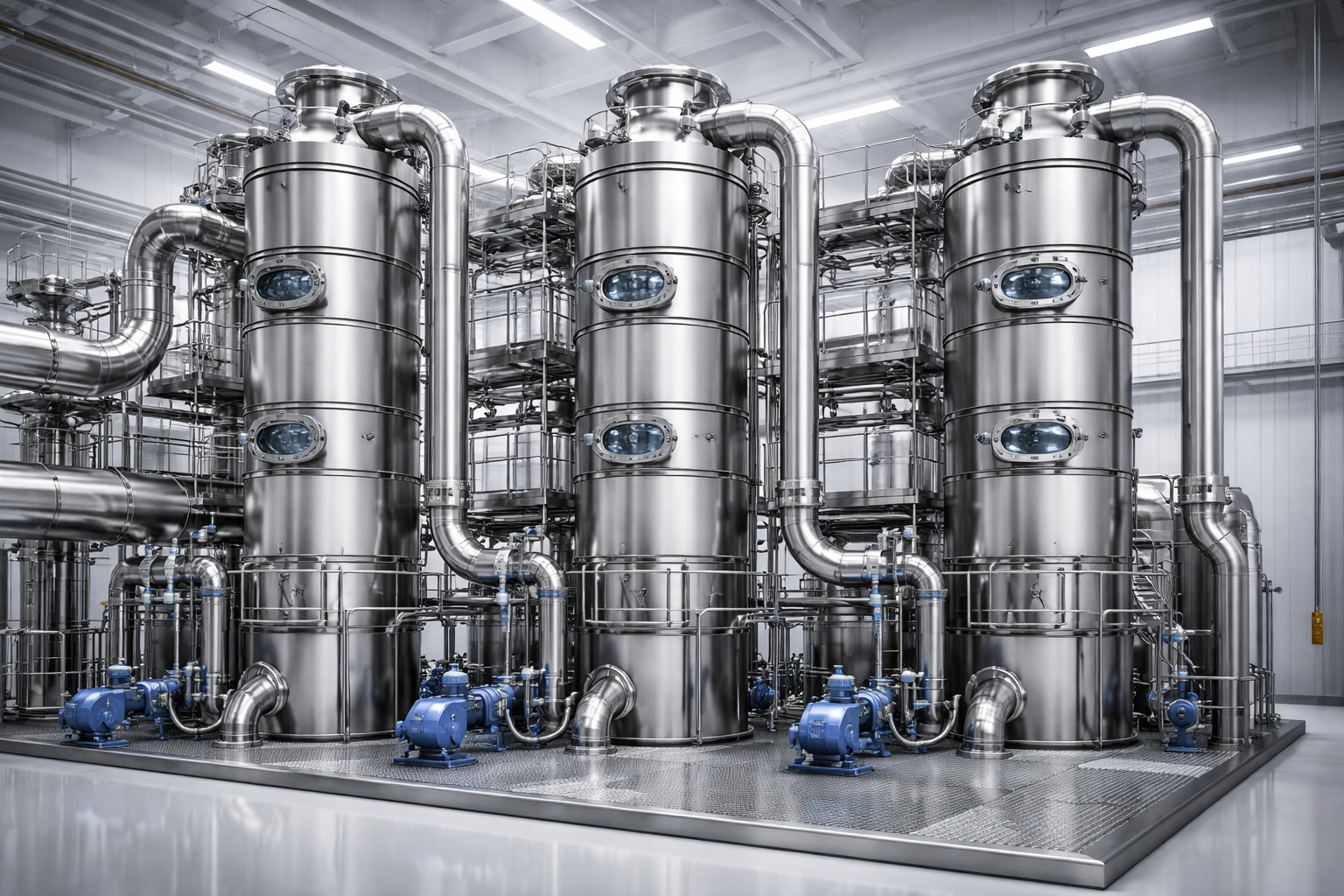

5. Hệ Thống Tháp Hấp Thụ Nhiều Tầng – Giải Pháp Cho Nguồn Thải Phức Tạp
Nhiều ngành công nghiệp tạo ra dòng khí thải chứa đồng thời nhiều chất ô nhiễm với tính chất hóa học trái ngược nhau (axit và kiềm). Trong trường hợp này, hệ thống tháp hấp thụ nối tiếp đa tầng (multi-stage scrubber train) là giải pháp kỹ thuật duy nhất:
Tháp tiền xử lý (pre-quench tower): Làm mát và bão hòa dòng khí nóng, đồng thời loại bỏ bụi hòa tan và SOₓ sơ bộ bằng dung dịch tuần hoàn. Đây là bước bảo vệ cho các tháp phía sau.
Tháp hấp thụ axit (acid stage): Sử dụng dung dịch H₂SO₄ loãng hoặc nước axit để hấp thụ NH₃, amin và các chất kiềm bay hơi.
Tháp hấp thụ kiềm (caustic stage): Sử dụng dung dịch NaOH/Na₂CO₃ để xử lý HCl, HF, SO₂, Cl₂ và các khí axit còn lại.
Tháp polishing (tháp hoàn thiện): Xử lý lần cuối đạt tiêu chuẩn xả thải, thường kết hợp than hoạt tính hoặc oxidizing scrubber cho VOCs khó xử lý.
6. Giám Sát Và Vận Hành Thông Minh – Xu Hướng Công Nghệ 4.0
Các hệ thống tháp hấp thụ khí thải hiện đại không chỉ dừng lại ở xử lý cơ học – chúng đang được tích hợp công nghệ quan trắc khí thải tự động liên tục (CEMS – Continuous Emission Monitoring System) theo yêu cầu bắt buộc của Nghị định 08/2022/NĐ-CP:
Cảm biến pH online: Giám sát liên tục pH dung dịch hấp thụ trong vòng lặp điều khiển PID, tự động điều chỉnh lưu lượng bổ sung hóa chất để duy trì hiệu suất hấp thụ tối ưu.
Đầu dò khí đa thành phần (multigas analyzer): Xác định nồng độ SO₂, HCl, NH₃, NOₓ, VOCs trong dòng khí đầu ra theo thời gian thực, truyền dữ liệu về hệ thống SCADA trung tâm và báo cáo tự động lên Sở TN&MT.
Hệ thống cảnh báo sớm (early warning system): Khi nồng độ chất ô nhiễm đầu ra tiệm cận ngưỡng cảnh báo (thường 80% giới hạn QCVN), hệ thống tự động kích hoạt dự phòng: tăng lưu lượng dung dịch, giảm tải sản xuất hoặc kích hoạt tháp dự phòng.
Quản lý dung dịch tuần hoàn: Theo dõi nồng độ muối tích lũy trong dung dịch (TDS – Total Dissolved Solids), tự động xả thải một phần và bổ sung dung dịch mới khi TDS vượt ngưỡng, đảm bảo hiệu suất hấp thụ không suy giảm theo thời gian.
7. Chi Phí Đầu Tư Và Phân Tích Lợi Ích Kinh Tế
7.1. Cơ Cấu Chi Phí Đầu Tư
Chi phí đầu tư hệ thống tháp hấp thụ khí thải phụ thuộc vào nhiều yếu tố:
Lưu lượng xử lý (m³/h): Yếu tố quyết định kích thước tháp và hệ thống phụ trợ. Tháp xử lý 5.000–20.000 m³/h thường có chi phí thiết bị từ 500 triệu đến 3 tỷ đồng tùy cấu hình.
Số tầng hấp thụ và phức tạp của hệ thống: Hệ thống đơn tầng xử lý một chất ô nhiễm đơn giản có chi phí thấp hơn 3–5 lần so với hệ thống đa tầng xử lý hỗn hợp khí phức tạp.
Tích hợp hệ thống CEMS: Chi phí lắp đặt hệ thống quan trắc tự động liên tục từ 500 triệu đến 1,5 tỷ đồng, bao gồm đầu đo, tủ điều khiển, phần mềm truyền dữ liệu.
7.2. Phân Tích ROI (Return on Investment)
Đầu tư tháp hấp thụ khí thải thường có thời gian hoàn vốn gián tiếp 2–4 năm khi tính đủ các lợi ích kinh tế:
Tránh phạt vi phạm môi trường: Mức phạt hành chính theo Nghị định 45/2022/NĐ-CP lên đến 2 tỷ đồng/lần vi phạm, chưa kể chi phí khắc phục hậu quả và bồi thường thiệt hại.
Bảo vệ tài sản thiết bị: Khí axit ăn mòn máy móc, kết cấu nhà xưởng – một hệ thống tháp hấp thụ hoạt động tốt có thể kéo dài tuổi thọ thiết bị sản xuất lên 30–50%.
Thu hồi sản phẩm có giá trị: Dung dịch (NH₄)₂SO₄ từ xử lý NH₃ có thể bán làm phân bón; NaCl từ xử lý HCl có thể tái sử dụng nội bộ.
Điều kiện để tiếp cận thị trường xuất khẩu: Nhiều đối tác và nhà mua hàng quốc tế yêu cầu chứng nhận ISO 14001 và báo cáo ESG (Environmental, Social, Governance) – không thể đạt được nếu không có hệ thống xử lý khí thải chuẩn.
8. Xu Hướng Phát Triển Và Tương Lai Của Ngành Xử Lý Khí Thải Tại Việt Nam
8.1. Chính Sách Thắt Chặt Theo Lộ Trình
Việt Nam đã cam kết đạt Net Zero vào năm 2050 tại COP26, đồng thời ban hành Chiến lược quốc gia về tăng trưởng xanh giai đoạn 2021–2030. Điều này đồng nghĩa:
Giới hạn phát thải ngày càng nghiêm: Các QCVN về khí thải dự kiến được sửa đổi theo hướng tiệm cận tiêu chuẩn EU IED (Industrial Emissions Directive), đặc biệt với ngành xi mạ, nhuộm, hóa chất, luyện kim.
Mở rộng đối tượng bắt buộc lắp CEMS: Từ năm 2025, nhiều cơ sở sản xuất quy mô vừa sẽ bắt buộc phải lắp hệ thống quan trắc khí thải tự động liên tục và truyền dữ liệu trực tiếp về Bộ TN&MT.
8.2. Công Nghệ Mới Trong Xử Lý Khí Thải
Tháp hấp thụ kết hợp plasma lạnh (plasma-assisted scrubbing): Công nghệ tiên tiến sử dụng phóng điện plasma để oxy hóa NOₓ và VOCs khó phân hủy trước khi hấp thụ hóa học, hiệu suất xử lý NOₓ đạt trên 85%.
Sinh học lọc khí (biofiltration): Kết hợp vi sinh vật cố định trên vật đệm hữu cơ để phân hủy sinh học VOCs và H₂S, tiêu thụ hóa chất gần như bằng không – xu hướng phù hợp với triết lý kinh tế tuần hoàn.
Tháp hấp thụ ion lỏng (ionic liquid scrubber): Dung môi ion lỏng có áp suất hơi gần bằng 0, hấp thụ chọn lọc CO₂ và H₂S hiệu quả hơn nhiều so với dung môi truyền thống, đang được thương mại hóa trong ngành dầu khí và xi măng.
9. Kinh Nghiệm Thực Tiễn: Những Sai Lầm Thường Gặp Khi Đầu Tư Tháp Hấp Thụ
Dựa trên thực tế triển khai tại các khu công nghiệp Việt Nam, có một số sai lầm kỹ thuật phổ biến cần tránh:
Thiết kế “vừa đủ chuẩn” mà không có hệ số dự phòng: Khi sản xuất tăng công suất hoặc nguyên liệu đầu vào thay đổi, hệ thống không đáp ứng được tải trọng thực tế. Khuyến nghị thiết kế với hệ số dự phòng (safety factor) tối thiểu 1,2–1,5 so với lưu lượng định mức.
Bỏ qua giai đoạn tiền xử lý bụi: Bụi và sol khí (aerosol) trong dòng khí thải bít tắc vật đệm sau 3–6 tháng vận hành, làm tăng trở lực và giảm hiệu suất nghiêm trọng. Chi phí vệ sinh, thay thế vật đệm thường lớn hơn nhiều so với đầu tư hệ thống lọc bụi ban đầu.
Không kiểm soát nồng độ TDS dung dịch tuần hoàn: Khi muối tích lũy vượt 15–20%, hiệu suất hấp thụ suy giảm mạnh do giảm khả năng hòa tan của chất ô nhiễm vào dung dịch (salting-out effect).
Sử dụng vật liệu tháp không phù hợp với hóa chất: Điển hình là dùng tháp PP cho dòng khí chứa dung môi hữu cơ mạnh (ketone, ester nồng độ cao) – PP bị trương nở và suy giảm cơ tính sau 6–12 tháng.
Thiếu hệ thống dự phòng (backup system): Khi tháp chính gặp sự cố, dừng toàn bộ sản xuất gây thiệt hại lớn. Nên bố trí ít nhất một tháp dự phòng song song cho các dây chuyền sản xuất liên tục.
Kết Luận
Tháp hấp thụ khí thải không còn là hạng mục “có cũng được, không có cũng xong” trong cơ cấu đầu tư của khu công nghiệp gần dân. Đây là thiết bị kỹ thuật môi trường cốt lõi, quyết định tính hợp pháp, bền vững và khả năng mở rộng sản xuất của doanh nghiệp trong dài hạn.
Với hành lang pháp lý ngày càng chặt chẽ từ Luật Bảo vệ Môi trường 2020 và các Nghị định hướng dẫn, cùng với áp lực xã hội từ cộng đồng dân cư và yêu cầu ESG từ thị trường quốc tế, đầu tư hệ thống tháp hấp thụ khí thải đúng chuẩn kỹ thuật là quyết định kinh doanh khôn ngoan – vừa bảo vệ môi trường sống, vừa bảo vệ hoạt động sản xuất và uy tín thương hiệu của doanh nghiệp trên con đường phát triển bền vững.
Bài viết được biên soạn bởi chuyên gia kỹ thuật môi trường công nghiệp, tham chiếu các tiêu chuẩn QCVN 19:2009/BTNMT, QCVN 20:2009/BTNMT, Luật Bảo vệ Môi trường 2020, Nghị định 08/2022/NĐ-CP và các tài liệu kỹ thuật quốc tế về công nghệ xử lý khí thải.
