Tháp Hấp Thụ Xử Lý Khí Độc Công Nghiệp

SO₂ · HCl · NH₃ · Cl₂ – Hiệu suất xử lý đạt 98–99%

Khí độc công nghiệp như SO₂, HCl, NH₃ và Cl₂ là những thách thức lớn nhất trong kiểm soát môi trường tại các nhà máy hóa chất, nhiệt điện, chế biến thực phẩm và dược phẩm. Nếu không được xử lý triệt để, các khí này không chỉ vi phạm tiêu chuẩn khí thải QCVN mà còn gây nguy hiểm nghiêm trọng đến sức khỏe người lao động và cộng đồng lân cận. Tháp hấp thụ ướt (wet scrubber) là công nghệ được chứng minh đạt hiệu suất xử lý 98–99% cho tất cả các loại khí kể trên – với chi phí đầu tư và vận hành tối ưu.



Tiêu chuẩn khí thải tại Việt Nam (QCVN 19:2009/BTNMT – cột B): SO₂ ≤ 500 mg/Nm³ · HCl ≤ 200 mg/Nm³ · NH₃ ≤ 76 mg/Nm³ · Cl₂ ≤ 32 mg/Nm³. Tháp hấp thụ IPF giúp đạt các ngưỡng này ngay cả với nồng độ đầu vào cao gấp 50–100 lần.



1. Đặc tính và mức độ nguy hiểm của từng loại khí



Khí thải Nguồn phát sinh chính Ngưỡng nguy hiểm (TLV) Tính chất xử lý
SO₂ – Lưu huỳnh đioxit Đốt than, luyện kim, sản xuất axit sulfuric 2 ppm (ACGIH) Axit yếu → hấp thụ bằng kiềm NaOH/Na₂CO₃
HCl – Axit Hydrochloric Sản xuất PVC, mạ điện, tẩy rỉ thép, hóa dược 1 ppm (ACGIH) Axit mạnh → hấp thụ bằng kiềm NaOH
NH₃ – Amoniac Phân bón, lạnh công nghiệp, chế biến thủy sản 25 ppm (ACGIH) Kiềm bay hơi → hấp thụ bằng axit H₂SO₄/HCl
Cl₂ – Khí Clo Sản xuất hóa chất, xử lý nước, tẩy trắng giấy 0.5 ppm (ACGIH) Chất oxy hóa → hấp thụ bằng NaOH + chất khử



2. Nguyên lý hoạt động của tháp hấp thụ ướt

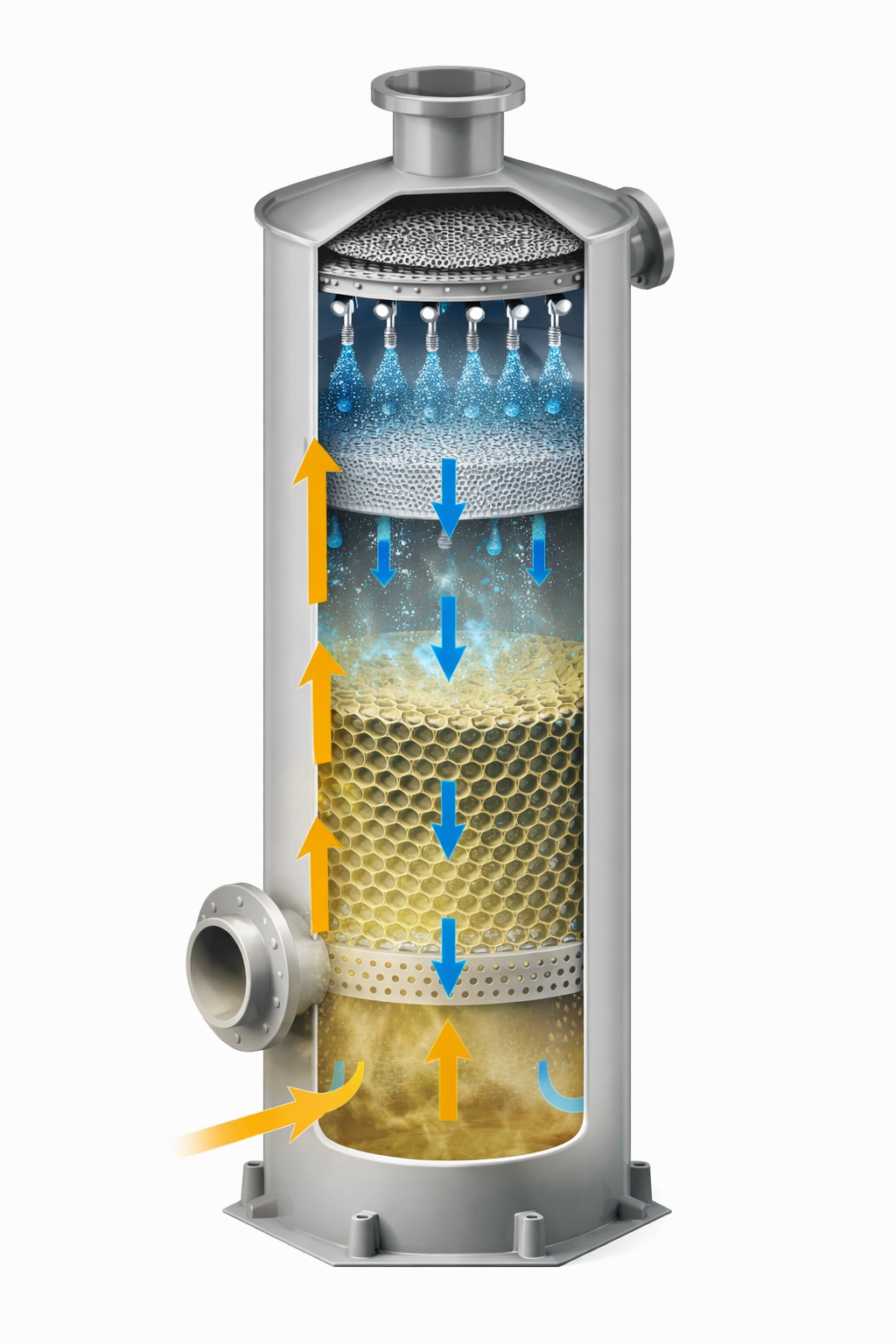

thap hap thu xu ly khi doc cong nghiep 2

Tháp hấp thụ ướt hoạt động dựa trên nguyên lý tiếp xúc pha khí – pha lỏng: dung dịch hấp thụ phù hợp được phun từ trên xuống, trong khi khí thải được đưa vào từ phía dưới. Quá trình truyền khối diễn ra trên bề mặt tiếp xúc rộng lớn được tạo ra bởi lớp đệm (packing media) hay vòi phun phân tán.

2.1. Các bước xử lý trong tháp:

  1. Khí thải được quạt ly tâm hút qua đường ống PP/PVC dẫn vào đáy tháp.
  2. Đi qua bộ phân phối khí (gas distributor) để tạo dòng chảy đều trong tiết diện tháp.
  3. Tiếp xúc ngược chiều với dung dịch hấp thụ phun xuống qua hệ thống vòi phun hoặc tầng đệm.
  4. Phản ứng hóa học xảy ra: khí độc bị trung hòa hoặc chuyển hóa thành muối tan trong dung dịch.
  5. Khí sạch đi qua tấm tách sương (demister pad) để tách hạt lỏng trước khi thoát ra ống khói.
  6. Dung dịch đã phản ứng chảy xuống bể chứa, bơm tuần hoàn hoặc xử lý thải theo quy định.

2.2. Phản ứng hóa học đặc trưng:



Khí cần xử lý Dung dịch hấp thụ Phương trình phản ứng Sản phẩm tạo thành
SO₂ NaOH 5–15% SO₂ + 2NaOH → Na₂SO₃ + H₂O Na₂SO₃ (natri sulfit)
SO₂ Na₂CO₃ SO₂ + Na₂CO₃ → Na₂SO₃ + CO₂ Na₂SO₃ + CO₂
HCl NaOH 5–10% HCl + NaOH → NaCl + H₂O NaCl (muối ăn)
NH₃ H₂SO₄ 5–10% 2NH₃ + H₂SO₄ → (NH₄)₂SO₄ (NH₄)₂SO₄ (phân đạm)
NH₃ HCl loãng NH₃ + HCl → NH₄Cl NH₄Cl (amoni clorua)
Cl₂ NaOH + Na₂SO₃ Cl₂ + 2NaOH → NaCl + NaOCl + H₂O NaCl + NaOCl



3. Cấu tạo tháp hấp thụ – Chi tiết từng bộ phận

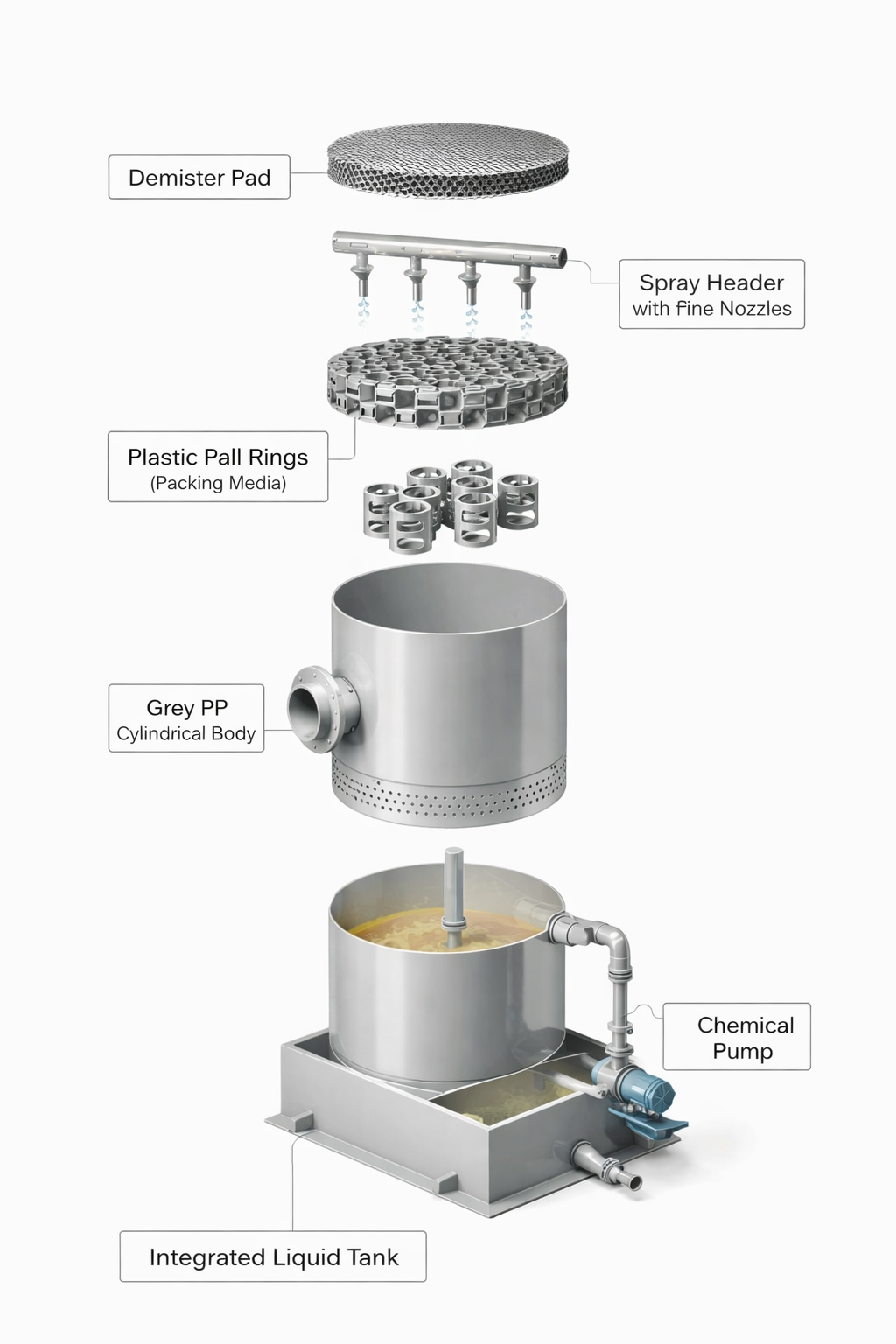

thap hap thu xu ly khi doc cong nghiep 3

3.1. Thân tháp

  • Vật liệu: Nhựa PP nguyên sinh (homopolymer), PVC cứng hoặc FRP tùy loại hóa chất và nhiệt độ.
  • Hình dạng: Trụ tròn đứng, đường kính từ Ø200mm đến Ø3000mm, chiều cao từ 1m đến 10m.
  • Thành tháp dày 6–20mm, hàn nhiệt theo tiêu chuẩn DVS 2207, chịu áp lực âm và dương.

3.2. Lớp đệm (Packing media)

  • Đệm PP Raschig Ring, Pall Ring, Saddle – tạo bề mặt tiếp xúc khí-lỏng 80–250 m²/m³.
  • Được đỡ bằng lưới PP/PVC chịu lực, có thể tháo rời để vệ sinh và thay thế.
  • Chiều cao tầng đệm: 1–3 tầng, mỗi tầng cao 0.5–1.5m tùy yêu cầu hiệu suất.

3.3. Hệ thống phun dung dịch

  • Vòi phun PP hoặc PVDF phun sương đều trên toàn tiết diện tháp.
  • Lưu lượng dung dịch tuần hoàn: 5–20 L/(m²·phút) điều chỉnh qua van lưu lượng kế.
  • Bơm tuần hoàn PP/PVDF chịu hóa chất, công suất 0.37–7.5 kW tùy kích thước tháp.

3.4. Tấm tách sương (Demister)

  • Dạng tấm lưới sợi PP/PTFE hoặc chevron blade – bẫy hạt lỏng > 10 micron.
  • Hiệu suất tách sương > 99%, giảm tiêu hao hóa chất và bảo vệ quạt hút phía sau.

3.5. Bể chứa dung dịch

  • Tích hợp ngay đáy tháp hoặc bể ngoài riêng biệt bằng PP/PVC.
  • Dung tích bể tuần hoàn = 2–3 phút lưu lượng bơm để đảm bảo ổn định nồng độ.
  • Trang bị cảm biến pH tự động, van bổ sung kiềm/axit, van xả bùn định kỳ.

4. Hiệu suất xử lý 98–99% – Các yếu tố quyết định

Hiệu suất xử lý 98–99% không phải tự nhiên đạt được. Đây là kết quả của việc tối ưu đồng thời nhiều thông số kỹ thuật:



Yếu tố Thông số tối ưu Ảnh hưởng đến hiệu suất
Tỷ lệ L/G (lỏng/khí) 5–15 L/Nm³ tùy loại khí Tăng L/G → tăng hiệu suất, tăng chi phí bơm
Nồng độ dung dịch NaOH 5–15% · H₂SO₄ 5–10% Nồng độ quá cao/thấp đều giảm hiệu quả
pH dung dịch NaOH: pH 9–12 · H₂SO₄: pH 2–5 Kiểm soát pH liên tục = ổn định hiệu suất
Chiều cao tầng đệm 1.5–4.5m (1–3 tầng) Tầng đệm cao hơn → tiếp xúc lâu hơn → hiệu suất cao hơn
Tốc độ khí trong tháp 1.0–2.5 m/s Quá nhanh → flooding · Quá chậm → hiệu suất thấp
Nhiệt độ khí đầu vào < 60°C (làm mát trước nếu cần) Nhiệt độ cao làm giảm khả năng hòa tan khí vào lỏng





Với hệ thống điều khiển tự động pH + lưu lượng bơm, IPF Việt Nam đảm bảo hiệu suất xử lý duy trì ổn định 98–99% trong suốt vòng đời vận hành, kể cả khi tải khí thải biến động ±30%.



5. Lựa chọn tháp theo từng loại khí – Hướng dẫn chi tiết

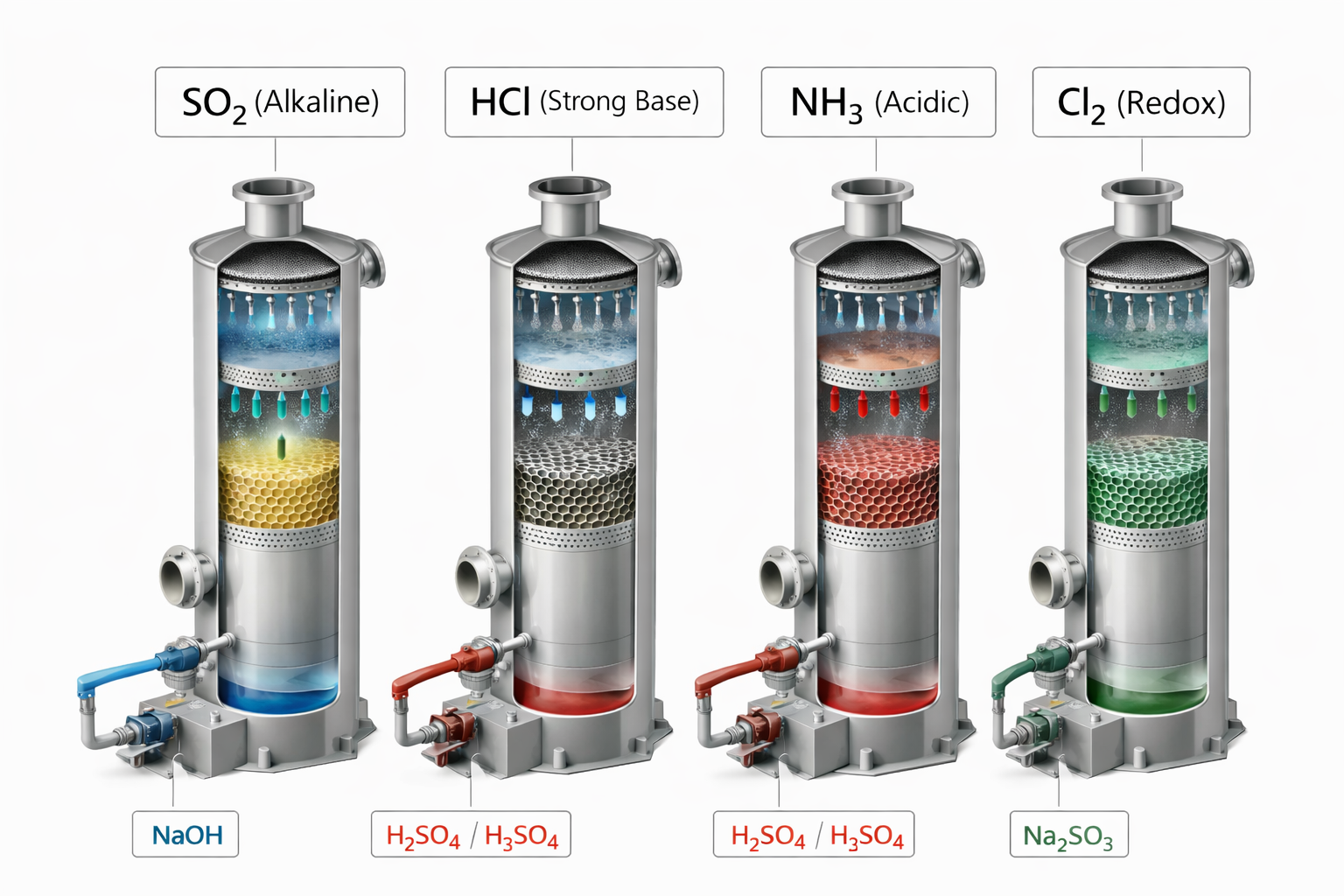

thap hap thu xu ly khi doc cong nghiep 4

5.1. Xử lý SO₂ – Tháp hấp thụ kiềm

  • Dung dịch: NaOH 5–10% hoặc nước vôi Ca(OH)₂ cho lưu lượng lớn.
  • Cần 2 tầng đệm song song hoặc nối tiếp nếu nồng độ SO₂ đầu vào > 5.000 mg/Nm³.
  • Ứng dụng: lò đốt than, lò nung xi măng, nhà máy nhiệt điện, luyện kim màu.

5.2. Xử lý HCl – Tháp hấp thụ kiềm mạnh

  • Dung dịch: NaOH 5–15%, duy trì pH > 10 trong bể tuần hoàn.
  • HCl tan rất tốt trong nước → chỉ cần 1 tầng đệm cho nồng độ đầu vào < 2.000 ppm.
  • Ứng dụng: bể mạ điện, dây chuyền tẩy rỉ thép, sản xuất PVC, phòng thí nghiệm.

5.3. Xử lý NH₃ – Tháp hấp thụ axit

  • Dung dịch: H₂SO₄ 5–10% hoặc HCl loãng, duy trì pH < 4.
  • Sản phẩm (NH₄)₂SO₄ có thể thu hồi làm phân bón khi nồng độ NH₃ đầu vào cao.
  • Ứng dụng: nhà máy phân bón, kho lạnh amoniac, chế biến thủy sản, nước thải chăn nuôi.

5.4. Xử lý Cl₂ – Tháp hấp thụ kiềm + chất khử

  • Dung dịch: NaOH 10% + Na₂SO₃ hoặc NaHSO₃ (chất khử oxy hóa của Cl₂).
  • Cl₂ có tính oxy hóa mạnh → vật liệu tháp phải là PP hoặc FRP, tuyệt đối không dùng kim loại.
  • Ứng dụng: nhà máy sản xuất Clo, xử lý nước, tẩy trắng giấy, khử trùng công nghiệp.

6. So sánh tháp hấp thụ ướt với công nghệ xử lý khác



Công nghệ Hiệu suất Chi phí ĐT Vận hành Phù hợp với SO₂/HCl/NH₃/Cl₂
Tháp hấp thụ ướt (Wet Scrubber) 98–99% Trung bình Đơn giản ✅ Tất cả 4 loại khí
Hấp phụ than hoạt tính 85–95% Cao Thay than định kỳ ⚠️ Hiệu quả thấp với NH₃, Cl₂
Đốt nhiệt (Thermal Oxidizer) > 99% Rất cao Phức tạp, tốn năng lượng ❌ Không phù hợp khí vô cơ
Lọc sinh học (Biofilter) 70–90% Thấp Cần quản lý vi sinh ⚠️ Chỉ NH₃, H₂S mùi nồng độ thấp
Màng lọc khí (Membrane) 90–99% Rất cao Thay màng định kỳ ⚠️ Hạn chế với Cl₂, HCl



7. Giải pháp hệ thống hoàn chỉnh

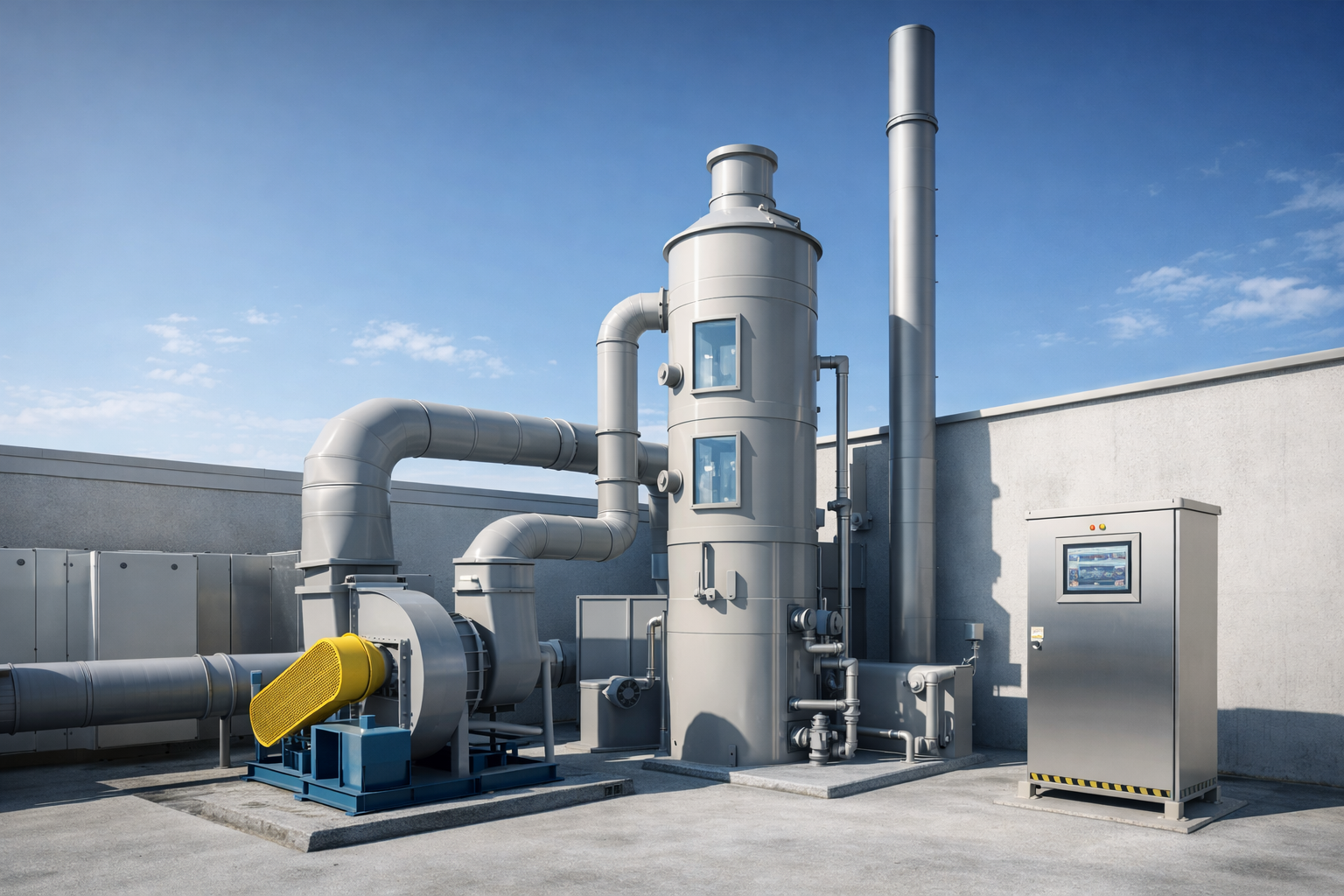

thap hap thu xu ly khi doc cong nghiep 5

Bồn bể Minh Phát không chỉ cung cấp tháp đơn lẻ mà thiết kế và thi công hệ thống xử lý khí thải toàn bộ, bao gồm:

  • Captor hood & đường ống hút PP/PVC: thu gom khí thải tại nguồn phát sinh với lưu lượng và áp suất tối ưu.
  • Quạt ly tâm hóa chất: cánh quạt PP/FRP/thép mạ, lưu lượng 500–100.000 m³/h.
  • Tháp hấp thụ 1 hoặc 2 giai đoạn: xử lý hỗn hợp nhiều loại khí trong cùng hệ thống.
  • Bể tuần hoàn PP/PVC + bơm hóa chất: hệ thống khép kín, tự động bổ sung hóa chất.
  • Tủ điều khiển PLC + cảm biến pH/ORP: giám sát và điều chỉnh tự động 24/7.
  • Ống xả cao (stack) PP hoặc FRP: phân tán khí đầu ra đúng quy định QCVN.
  • Hệ thống quan trắc khí thải online (CEMS): kết nối trực tiếp với Sở TNMT nếu yêu cầu.

8. Quy trình tư vấn và triển khai dự án

  1. Khảo sát hiện trạng: đo lưu lượng, lấy mẫu khí, xác định thành phần và nồng độ từng loại khí thải.
  2. Tính toán thiết kế: lựa chọn công nghệ, tính toán đường kính tháp, chiều cao đệm, lưu lượng bơm và hóa chất.
  3. Lập hồ sơ kỹ thuật: bản vẽ 2D/3D, P&ID, bảng thống kê thiết bị và vật tư.
  4. Chế tạo tháp và hệ thống: gia công tháp PP/FRP tại xưởng, kiểm tra trước khi xuất xưởng.
  5. Lắp đặt và đấu nối tại công trình: kết nối ống gió, điện, hóa chất và hệ thống điều khiển.
  6. Chạy thử và hiệu chỉnh: đo đạc hiệu suất thực tế, điều chỉnh thông số vận hành.
  7. Bàn giao và đào tạo vận hành: hướng dẫn vận hành, bảo trì và xử lý sự cố cho đội ngũ khách hàng.

9. Thông số kỹ thuật tháp tiêu chuẩn



Thông số Giá trị / Mô tả
Vật liệu thân tháp PP homopolymer / PVC cứng / FRP – tùy loại khí và nhiệt độ
Đường kính tháp Ø200mm – Ø3000mm (tính toán theo lưu lượng khí thực tế)
Chiều cao tháp 1.5m – 10m (tùy số tầng đệm và yêu cầu hiệu suất)
Lưu lượng xử lý 100 – 100.000 Nm³/h
Nhiệt độ khí đầu vào Đến 80°C (khuyến nghị < 60°C để tối ưu hấp thụ)
Hiệu suất xử lý 98–99% (SO₂, HCl, NH₃) · 95–98% (Cl₂)
Vật liệu đệm Pall Ring PP Ø25–Ø50mm · Diện tích bề mặt 110–207 m²/m³
Dung dịch hấp thụ NaOH / Na₂CO₃ / H₂SO₄ / HCl / NaOH+Na₂SO₃
Tiêu chuẩn thiết kế QCVN 19:2009/BTNMT · DVS 2207 (hàn nhựa PP)
Bảo hành 12 tháng cho kết cấu tháp và mối hàn



10. Kết luận

Tháp hấp thụ ướt là giải pháp xử lý khí độc SO₂, HCl, NH₃ và Cl₂ hiệu quả, kinh tế và bền vững nhất hiện nay. Với hiệu suất đạt 98–99%, hệ thống không chỉ đảm bảo tuân thủ pháp luật về môi trường mà còn bảo vệ sức khỏe người lao động và cộng đồng – góp phần xây dựng nhà máy xanh, sản xuất bền vững.
