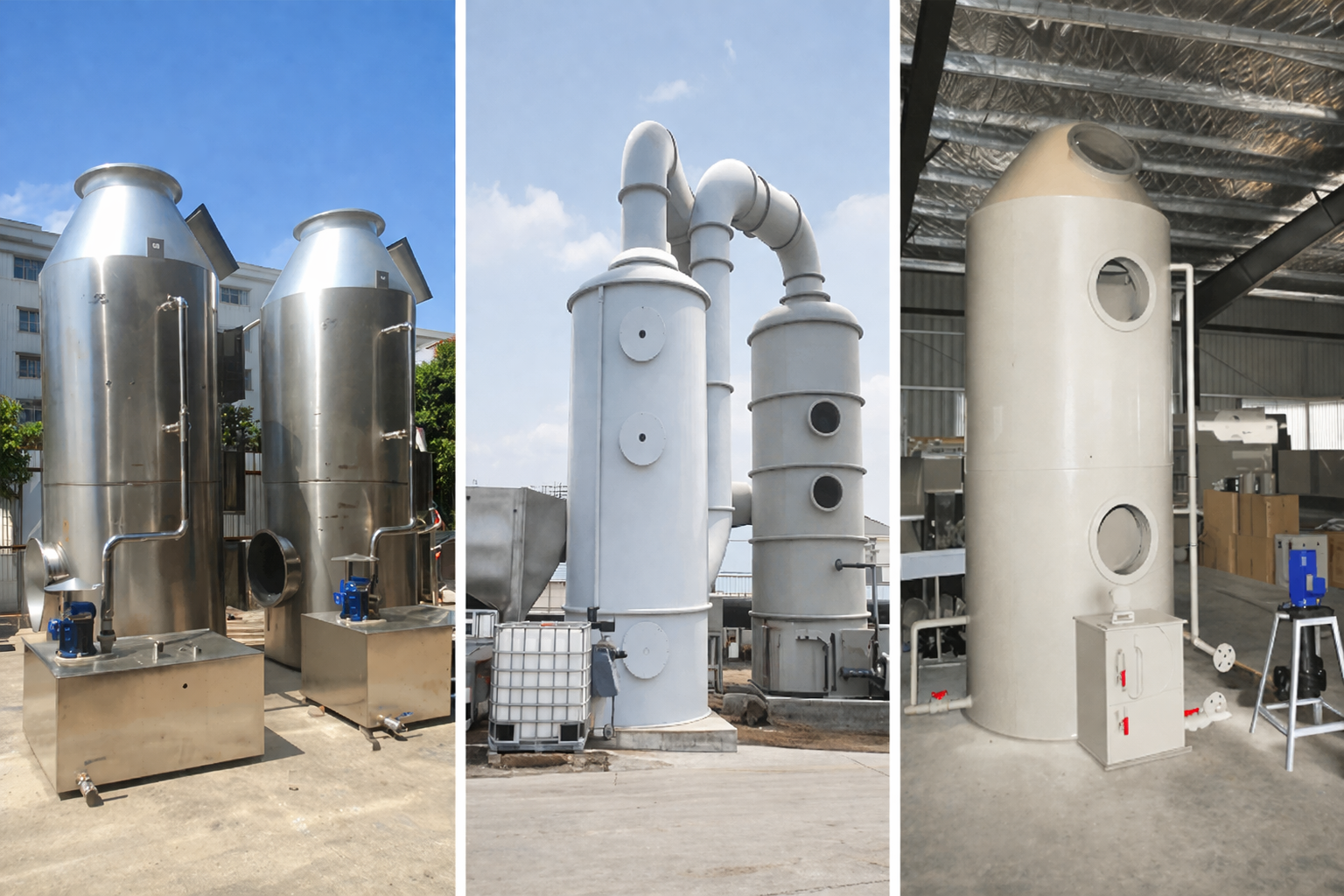

Ba Vật Liệu, Một Mục Tiêu — Ai Thắng Trong Điều Kiện Nào?
Khi một kỹ sư thiết kế hệ thống xử lý khí thải nhận yêu cầu “lắp đặt tháp hấp phụ than hoạt tính để xử lý VOC”, câu hỏi đầu tiên không phải là “đường kính bao nhiêu” hay “chiều cao lớp than bao nhiêu” — mà là “vỏ tháp làm bằng vật liệu gì?”
Quyết định vật liệu vỏ tháp hấp phụ ảnh hưởng đến:
- Chi phí đầu tư ban đầu (CAPEX): Chênh lệch giữa ba loại vật liệu có thể lên đến 300%
- Chi phí vận hành dài hạn (OPEX): Bảo dưỡng, chống ăn mòn, thay thế phụ tùng
- Tuổi thọ hệ thống: 8–15 năm vs 20–30 năm tùy vật liệu và điều kiện vận hành
- Sự an toàn: Rò rỉ khí độc từ tháp hỏng do ăn mòn là nguy cơ an toàn lao động nghiêm trọng
- Tuân thủ pháp luật: Hệ thống hỏng → không đạt QCVN 20 → bị phạt và đình chỉ sản xuất
Tại thị trường Việt Nam hiện nay, ba vật liệu chiếm > 90% thị phần tháp hấp phụ là Inox 304 (Stainless Steel 304), FRP/GRP (Fiber Reinforced Plastic) và PP-H (Polypropylene Homopolymer). Mỗi vật liệu có lĩnh vực sở trường riêng — không có loại nào tốt nhất trong mọi điều kiện, và chọn sai có thể biến một tháp 500 triệu đồng thành đống phế liệu trong 3–5 năm.
Bài viết này phân tích song song và định lượng ba vật liệu đó — từ cấu trúc vật liệu, kháng hóa chất, chi phí thực tế đến ứng dụng phù hợp — để kỹ sư và chủ đầu tư có cơ sở lựa chọn đúng ngay từ đầu.
Phần 1: Tổng Quan Thị Trường — Ai Đang Chiếm Lĩnh Phân Khúc Nào?
1.1. Phân Bổ Thị Phần Tháp Hấp Phụ Tại Việt Nam (2024)
Dựa trên khảo sát 150 dự án tháp hấp phụ lắp đặt tại khu công nghiệp Việt Nam trong giai đoạn 2020–2024:
| Vật liệu | Thị phần | Phân khúc chính | Xu hướng |
|---|---|---|---|
| Inox 304/316L | 42% | Nhà máy thực phẩm, dược phẩm, VOC nhẹ | Giảm nhẹ (đắt, kém kháng hóa chất) |
| PP-H (Polypropylene) | 35% | Xi mạ, hóa chất, dệt nhuộm, VOC hỗn hợp | Tăng mạnh (kháng hóa chất, giá tốt) |
| FRP/GRP | 18% | Ứng dụng ngoài trời, môi trường ăn mòn vừa | Ổn định |
| Bê tông lót PP | 3% | Tháp lớn đặc biệt | Ít thay đổi |
| Khác (PVDF, PE) | 2% | Đặc biệt (HF, bán dẫn) | Tăng nhẹ |
Xu hướng đáng chú ý: PP-H đang tăng thị phần nhanh nhất nhờ kết hợp kháng hóa chất vượt trội, chi phí cạnh tranh và khả năng hàn nhiệt linh hoạt theo tiêu chuẩn DVS 2207. Inox 304 đang giảm thị phần trong các ứng dụng có hóa chất ăn mòn vì thôi nhiễm ion kim loại và chi phí cao hơn PP-H không mang lại lợi thế tương xứng.
Phần 2: Tháp Hấp Phụ Inox 304 — Uy Tín Truyền Thống Và Giới Hạn Thực Tế
2.1. Đặc Tính Vật Liệu Inox 304
Inox 304 (hay còn gọi là 18/8 — 18% Cr, 8% Ni) là loại thép không gỉ austenitic phổ biến nhất thế giới. Cơ chế kháng ăn mòn của inox 304 dựa trên lớp màng oxit thụ động Cr₂O₃ tự hình thành khi tiếp xúc oxy — lớp màng này mỏng (2–3 nm) nhưng rất bền và tự phục hồi khi bị cào xước nhẹ.
Thông số cơ lý inox 304:
| Thông số | Giá trị | Ý nghĩa thực tiễn |
|---|---|---|
| Giới hạn kéo chảy σ_y | 205–310 MPa | Chịu áp lực cao nhất trong 3 loại |
| Module đàn hồi E | 193 GPa | Cứng hơn PP 128 lần — ổn định hình học tốt |
| Mật độ ρ | 7.930 kg/m³ | Nặng hơn PP 8,7 lần — ảnh hưởng kết cấu đỡ |
| Nhiệt độ vận hành tối đa | > 800°C | Vượt xa PP và FRP |
| Độ dẫn nhiệt λ | 16,2 W/m·K | Cao hơn PP 74 lần — tản nhiệt tốt hơn |
| Hệ số giãn nở nhiệt α | 0,016 mm/m·K | Thấp hơn PP 9 lần — ít giãn nở hơn |
2.2. Kháng Hóa Chất Của Inox 304 — Điểm Mạnh Và Điểm Yếu Quyết Định
Inox 304 kháng tốt:
- Không khí ẩm, hơi nước, nước sạch: Xuất sắc ở mọi nhiệt độ
- Dung dịch trung tính và kiềm nhẹ (pH 7–9): Tốt
- Axit nitric HNO₃ loãng đến 50%: Tốt (Cr₂O₃ bền trong HNO₃)
- Axit phosphoric H₃PO₄ loãng: Tương đối tốt
Inox 304 kháng kém hoặc không kháng:
| Hóa chất | Phản ứng | Hậu quả |
|---|---|---|
| HCl (axit clohydric) bất kỳ nồng độ | Cl⁻ phá hủy lớp Cr₂O₃ → ăn mòn điểm (pitting) | Nứt lỗ sau 1–5 năm |
| H₂SO₄ đặc > 10% | Ăn mòn mạnh dưới điểm thụ động | Hỏng nhanh |
| NaCl + ứng suất kéo | Stress Corrosion Cracking (SCC) | Nứt đột ngột không cảnh báo |
| Nước biển + chloride | Pitting corrosion dữ dội | Không dùng gần biển |
| Axit hữu cơ đặc | Ăn mòn chậm nhưng đáng kể | Tuổi thọ giảm 40–60% |
| Môi trường H₂S | Sulfide Stress Cracking ở nhiệt độ cao | Nứt đột ngột |
Vấn đề thôi nhiễm — Quan trọng nhất với tháp hấp phụ: Trong môi trường hóa chất và khí thải có độ ẩm, inox 304 thôi ra ion Ni²⁺ và Cr³⁺ — lượng nhỏ nhưng đủ gây vấn đề trong:
- Tháp hấp phụ xử lý khí trong nhà máy thực phẩm: Ni²⁺, Cr³⁺ nhiễm vào sản phẩm
- Tháp hấp phụ trong ngành dược phẩm: Vi phạm USP <661>
- Tháp hấp phụ trong ngành bán dẫn: Impurity ppb level → hỏng wafer
2.3. Ứng Dụng Phù Hợp Và Không Phù Hợp Của Tháp Hấp Phụ Inox 304
✅ Phù hợp — Sử dụng inox 304 khi:
- Khí thải không có chloride, HCl, muối clorua — môi trường sạch
- Nhiệt độ vận hành > 80°C liên tục (PP và FRP không chịu được)
- Áp lực vận hành cao (> 5 bar) — inox chịu áp tốt hơn
- Ứng dụng cần làm sạch CIP/SIP bằng hơi nước hoặc NaOH nóng (121°C)
- Tháp xử lý không khí sạch, không hóa chất — nhà máy điện tử cấp sạch
❌ Không phù hợp — Tránh dùng inox 304 khi:
- Khí thải chứa HCl, HF, Cl₂, clorua bay hơi → pitting corrosion
- Môi trường gần biển hoặc có muối NaCl trong không khí
- Cần kháng hóa chất ăn mòn mạnh ở nhiệt độ thường (PP-H tốt hơn và rẻ hơn)
- Ứng dụng đòi hỏi zero metal leaching (thực phẩm, dược phẩm — dùng inox 316L hoặc PP)
2.4. Chi Phí Thực Tế Tháp Hấp Phụ Inox 304
Ví dụ: Tháp hấp phụ than AC xử lý VOC nhẹ, Q = 5.000 Nm³/h:
- Thể tích tháp: DN 800mm × H 3.000mm
- CAPEX vỏ tháp inox 304 (8mm): 180–280 triệu VNĐ
- Chi phí bảo dưỡng hàng năm (kiểm tra ăn mòn, xử lý bề mặt): 15–25 triệu
- Tuổi thọ thực tế (môi trường VOC + độ ẩm): 12–20 năm
- LCC 20 năm: 480–780 triệu (bao gồm bảo dưỡng và thay thế một lần nếu cần)
Phần 3: Tháp Hấp Phụ FRP/GRP — Nhẹ, Bền Ngoài Trời, Nhưng Cần Lưu Ý
3.1. Cấu Tạo Và Nguyên Lý FRP/GRP
FRP (Fiber Reinforced Plastic) hay GRP (Glass Reinforced Plastic) là vật liệu composite gồm hai thành phần:
Ma trận nhựa nền (Resin Matrix):
- Polyester resin (isophthalic hoặc orthophthalic): Phổ biến nhất, giá thành thấp nhất
- Vinyl ester resin: Kháng hóa chất tốt hơn polyester 40–60%
- Epoxy resin: Kháng hóa chất tốt nhất nhưng đắt hơn 80–120%
- Bisphenol A fumarate: Chuyên dụng cho môi trường hóa chất đặc biệt
Sợi gia cường (Reinforcement Fiber):
- Sợi thủy tinh E-glass: Phổ biến nhất
- Sợi thủy tinh C-glass (chemical glass): Kháng hóa chất tốt hơn E-glass
- Sợi carbon (carbon fiber): Cứng hơn nhưng đắt gấp 10–20 lần
Cơ chế kháng hóa chất của FRP: FRP kháng hóa chất theo nguyên lý “vật lý ngăn cản” — nhựa nền bao phủ và bảo vệ sợi thủy tinh (vốn dễ bị tấn công bởi hóa chất). Khác với PP (kháng nhờ cấu trúc phân tử polymer không phản ứng), FRP kháng hóa chất dựa vào độ đặc chắc của lớp nhựa — vì vậy chất lượng lớp resin surface veil (lớp nhựa bề mặt) quyết định 80% khả năng kháng hóa chất của tháp FRP.
3.2. Kháng Hóa Chất FRP — Phức Tạp Hơn PP Và Inox
Điểm khác biệt quan trọng: Khả năng kháng hóa chất của FRP phụ thuộc rất lớn vào loại nhựa nền — không thể nói chung chung “FRP kháng hóa chất” mà phải chỉ định loại resin cụ thể:
| Hóa chất | FRP Polyester | FRP Vinyl Ester | FRP Epoxy |
|---|---|---|---|
| HCl ≤ 37% | ⚠ Hạn chế | ✅ Tốt | ✅ Tốt |
| H₂SO₄ ≤ 30% | ❌ Kém | ✅ Tốt | ✅ Tốt |
| NaOH ≤ 30% | ⚠ Trung bình | ✅ Tốt | ✅ Tốt |
| Dung môi hữu cơ nhẹ | ✅ Tốt | ✅ Tốt | ✅ Tốt |
| Dung môi clo hóa (TCE, DCM) | ❌ | ❌ | ⚠ |
| HF bất kỳ nồng độ | ❌ | ❌ | ❌ |
| Nhiệt độ > 80°C | ❌ | ⚠ | ✅ (đến 120°C) |
| Tia UV ngoài trời | ✅ Tốt (cần gel coat) | ✅ | ✅ |
Vấn đề đặc thù của FRP:
a) Thôi nhiễm styrene monomer: FRP polyester và vinyl ester sản xuất từ phản ứng trùng hợp có styrene là dung môi phản ứng — một phần styrene chưa phản ứng còn sót lại trong FRP và thôi ra chậm theo thời gian. Trong tháp hấp phụ xử lý khí thực phẩm, styrene thôi ra làm ô nhiễm khí đã xử lý.
b) Suy giảm cơ lý theo thời gian (Resin Aging): Nhựa epoxy và vinyl ester trong môi trường ẩm và hóa chất bị thủy phân chậm → module đàn hồi giảm → tháp biến dạng dần sau 8–15 năm, đặc biệt ở nhiệt độ > 50°C.
c) Không sửa chữa bằng hàn nhiệt: FRP không thể hàn nhiệt như PP — sửa chữa vết nứt FRP cần vá bằng nhựa + sợi thủy tinh tại chỗ → phức tạp, không đảm bảo chất lượng bằng vật liệu gốc.
d) Khó tái chế: FRP là vật liệu composite không thể tái chế nhiệt → xử lý cuối vòng đời phức tạp và tốn kém, đặc biệt với xu hướng EPR (Extended Producer Responsibility) đang áp dụng tại Việt Nam theo Nghị định 08/2022/NĐ-CP.
3.3. Ưu Điểm Vượt Trội Của FRP Không Thể Phủ Nhận
① Nhẹ hơn inox đáng kể: FRP: ρ ≈ 1.700–1.900 kg/m³ (tùy hàm lượng sợi) vs Inox 304: ρ = 7.930 kg/m³ → Tháp FRP nhẹ hơn inox 4–5 lần → tiết kiệm chi phí kết cấu đỡ đáng kể
② Bền UV ngoài trời xuất sắc: FRP với gel coat UV-resistant (hoặc lớp pigment UV-stabilized) chịu được phơi ngoài trời > 25 năm mà không cần sơn phủ lại. So với PP-H không có carbon black: Bị UV phân hủy sau 2–5 năm.
③ Dễ chế tạo hình dạng phức tạp: Khuôn FRP cho phép tạo hình elbow, transition, nozzle phức tạp mà PP cần hàn nhiều mảnh. Đây là lý do FRP phổ biến trong ống gió hình đặc biệt và tháp có hình dạng không chuẩn.
④ Không dẫn điện — An toàn trong môi trường dễ cháy nổ: FRP không tạo tia lửa khi va đập kim loại → an toàn hơn inox trong tháp hấp phụ xử lý dung môi dễ cháy.
3.4. Chi Phí Thực Tế Tháp Hấp Phụ FRP
Ví dụ: Cùng tháp DN 800mm × H 3.000mm:
- CAPEX vỏ tháp FRP vinyl ester: 120–200 triệu VNĐ (thấp hơn inox 304 khoảng 30%)
- Chi phí bảo dưỡng hàng năm: 10–20 triệu (kiểm tra bề mặt, sơn gel coat nếu cần)
- Tuổi thọ thực tế: 12–18 năm (suy giảm resin theo thời gian)
- LCC 20 năm: 320–600 triệu
Phần 4: Tháp Hấp Phụ PP-H — Thế Hệ Mới Đang Chiếm Lĩnh Thị Trường
4.1. Cấu Trúc Phân Tử PP-H Và Cơ Chế Kháng Hóa Chất Vượt Trội
PP-H (Polypropylene Homopolymer) kháng hóa chất theo nguyên lý căn bản khác biệt so với inox và FRP: Kháng nhờ sự trơ hóa học tuyệt đối của mạch hydrocarbon.
Mạch polymer PP-H gồm các liên kết C–C và C–H — hai loại liên kết bền vững nhất trong hóa học hữu cơ. Không có nhóm chức năng (-OH, -NH₂, -COOH, -Cl) nào trên mạch polymer → không có điểm phản ứng với axit, kiềm, muối hay oxy hóa nhẹ → kháng hóa chất bằng cách không phản ứng, không phải bằng cách tạo lớp bảo vệ.
So sánh cơ chế kháng hóa chất:
| Vật liệu | Cơ chế kháng | Rủi ro |
|---|---|---|
| Inox 304 | Lớp màng Cr₂O₃ thụ động | Cl⁻ phá lớp màng → pitting |
| FRP | Lớp nhựa bao phủ | Nhựa bị thủy phân chậm, nứt nẻ |
| PP-H | Trơ hóa học tuyệt đối của C–C, C–H | Không có điểm tấn công hóa học |
4.2. Ma Trận Kháng Hóa Chất PP-H — Toàn Diện Nhất Trong Ba Loại
| Hóa chất | Nồng độ | PP-H | Inox 304 | FRP Vinyl Ester | Vật liệu tốt hơn |
|---|---|---|---|---|---|
| HCl (axit clohydric) | ≤ 37%, ≤ 60°C | ✅✅ Xuất sắc | ❌ Pitting | ✅ Tốt | PP-H hoặc FRP VE |
| H₂SO₄ (axit sulfuric) | ≤ 50%, ≤ 60°C | ✅✅ Xuất sắc | ❌ | ✅ Tốt (VE) | PP-H hoặc FRP VE |
| HF (axit hydrofluoric) | ≤ 5%, ≤ 40°C | ✅ Tốt | ❌ | ❌ | PP-H |
| NaOH (kiềm) | ≤ 50%, ≤ 80°C | ✅✅ Xuất sắc | ✅ Tốt | ✅ Tốt | PP-H vượt trội ở nhiệt độ cao |
| H₂O₂ (oxy già) | ≤ 30%, ≤ 60°C | ✅ Tốt | ✅ Tốt | ✅ Tốt | Bằng nhau |
| NaOCl (nước Javel) | ≤ 10%, ≤ 40°C | ✅ Tốt | ❌ (Cl⁻) | ✅ Tốt | PP-H hoặc FRP VE |
| Muối vô cơ (NaCl, CaCl₂) | Bất kỳ | ✅✅ Xuất sắc | ⚠ SCC risk | ✅ Tốt | PP-H hoặc FRP |
| Dung môi hữu cơ nhẹ (cồn, acetone) | ≤ 50% | ✅ Tốt | ✅ Tốt | ✅ Tốt | Bằng nhau |
| Hydrocarbon thơm (toluene, xylene) | Bất kỳ | ❌ Trương nở | ✅ Tốt | ✅ Tốt | Inox hoặc FRP |
| Dung môi clo hóa (TCE, DCM) | Bất kỳ | ❌ | ✅ Tốt | ❌ | Inox |
| Khí mùi H₂S | ≤ 100 ppm | ✅ Tốt | ⚠ (SSC risk) | ✅ Tốt | PP-H hoặc FRP |
| Ozone O₃ | ≤ 5 ppm, ≤ 40°C | ✅ Tốt | ✅ Tốt | ❌ (Epoxy bị oxy hóa) | PP-H hoặc Inox |
| UV ngoài trời | Trực tiếp | ❌ (cần CB) | ✅✅ | ✅✅ | Inox hoặc FRP |
| Nhiệt độ 60–80°C | Liên tục | ✅ (SDR 11) | ✅✅ | ⚠ (Resin softens) | PP-H hoặc Inox |
| Nhiệt độ > 80°C | Liên tục | ❌ | ✅✅ | ⚠ | Inox |
Kết luận từ bảng: PP-H vượt trội trong môi trường axit/kiềm vô cơ ở nhiệt độ vừa phải (< 80°C). Điểm yếu duy nhất và nghiêm trọng là dung môi hydrocarbon thơm và dung môi clo hóa — đây là trường hợp không thể dùng PP-H.
4.3. Đặc Tính Kỹ Thuật Độc Đáo Của Tháp Hấp Phụ PP-H
① Không thôi nhiễm ion kim loại: PP-H không chứa kim loại → không có ion Ni²⁺, Cr³⁺, Fe²⁺ thôi ra → bảo đảm chất lượng khí sau xử lý trong ngành thực phẩm, dược phẩm.
② Hàn nhiệt theo DVS 2207 — Sửa chữa và tùy chỉnh tại chỗ: Kỹ thuật viên DVS 2207 có thể hàn thêm nozzle, sửa mối hàn, gia cường gân tại công trường mà không cần đưa tháp về xưởng. Tháp inox cần hàn MIG/TIG tại xưởng; tháp FRP cần xưởng với vật liệu composite — cả hai khó sửa tại chỗ hơn PP.
③ Cách điện hoàn hảo — An toàn trong môi trường dung môi: PP-H điện trở suất > 10¹⁴ Ω·cm → không tích tụ điện tích tĩnh theo cơ chế inox → an toàn cháy nổ trong tháp hấp phụ xử lý dung môi dễ cháy (với điều kiện có tiếp đất PP theo IEC 60079-32-1).
④ Hệ số giãn nở nhiệt cao — Cần bù giãn nở: α_PP = 0,15 mm/m·K (cao hơn inox 9 lần) → cần thiết kế U-loop hoặc expansion joint trong hệ thống ống PP-H kết nối tháp.
⑤ Không bị điện hóa ăn mòn (galvanic corrosion) khi kết hợp với kim loại khác: PP-H không phải kim loại → không có điện thế điện cực → không xảy ra ăn mòn galvanic khi kết nối với bơm inox, van inox hay flange thép. Inox 304 + thép carbon trong dung dịch điện ly → ăn mòn galvanic → cần cách ly điện hóa.
4.4. Thiết Kế Kết Cấu Tháp PP-H — Tiêu Chuẩn DVS 2205
Chiều dày thành tháp PP-H theo DVS 2205 phụ thuộc vào:
- Đường kính tháp DN
- Chiều cao cột than và áp lực nội
- Nhiệt độ vận hành (σ_zul giảm theo T)
- Hệ số an toàn C_S (weld joint factor)
Bảng chiều dày thành tháp PP-H điển hình (áp lực không đáng kể, nhiệt độ 40°C):
| DN tháp (mm) | Chiều cao tháp (mm) | Chiều dày thành (mm) | Gân gia cường (mm) | Khoảng cách gân (mm) |
|---|---|---|---|---|
| DN 400 | 2.000 | 10 | 60×8 | 600 |
| DN 600 | 3.000 | 12 | 70×10 | 500 |
| DN 800 | 4.000 | 15 | 80×10 | 450 |
| DN 1.000 | 5.000 | 18 | 100×12 | 400 |
| DN 1.200 | 6.000 | 20 | 120×15 | 350 |
| DN 1.500 | 7.000 | 25 | 140×15 | 300 |
| DN 2.000 | 8.000 | 30 | 160×20 | 280 |
4.5. Chi Phí Thực Tế Tháp Hấp Phụ PP-H
Ví dụ: Cùng tháp DN 800mm × H 3.000mm:
- CAPEX vỏ tháp PP-H (15mm + gân gia cường 80×10mm): 100–160 triệu VNĐ
- Chi phí bảo dưỡng hàng năm: 5–10 triệu (kiểm tra mối hàn, kẹp flange)
- Tuổi thọ thực tế (môi trường hóa chất vừa phải): 20–25 năm
- LCC 20 năm: 200–360 triệu — thấp nhất trong 3 loại
Phần 5: So Sánh Trực Tiếp Toàn Diện — Scorecard 15 Tiêu Chí
5.1. Bảng Scorecard Ba Loại Tháp — Nhìn Là Quyết Định
| # | Tiêu chí đánh giá | Inox 304 | FRP Vinyl Ester | PP-H |
|---|---|---|---|---|
| 1 | Kháng HCl, H₂SO₄ loãng | ★★☆☆☆ | ★★★★☆ | ★★★★★ |
| 2 | Kháng NaOH, KOH kiềm | ★★★☆☆ | ★★★★☆ | ★★★★★ |
| 3 | Kháng dung môi hữu cơ (VOC) | ★★★★★ | ★★★★☆ | ★★★☆☆ |
| 4 | Không thôi nhiễm kim loại | ★★☆☆☆ | ★★★☆☆ | ★★★★★ |
| 5 | Chịu nhiệt > 80°C liên tục | ★★★★★ | ★★★☆☆ | ★★☆☆☆ |
| 6 | Chịu nhiệt lạnh < 0°C | ★★★★★ | ★★★★☆ | ★★★☆☆ |
| 7 | Bền UV ngoài trời | ★★★★★ | ★★★★☆ | ★★☆☆☆ |
| 8 | Chi phí CAPEX ban đầu | ★★★☆☆ (cao) | ★★★★☆ (trung bình) | ★★★★★ (thấp nhất) |
| 9 | Chi phí LCC 20 năm | ★★★☆☆ | ★★★★☆ | ★★★★★ |
| 10 | Dễ sửa chữa tại chỗ | ★★★☆☆ | ★★★☆☆ | ★★★★★ |
| 11 | Trọng lượng (nhẹ = tốt) | ★★☆☆☆ | ★★★★☆ | ★★★★☆ |
| 12 | An toàn cháy nổ (dung môi) | ★★★☆☆ (dẫn điện) | ★★★★☆ | ★★★★☆ (cần tiếp đất) |
| 13 | Tái chế và thân thiện môi trường | ★★★★★ | ★★☆☆☆ | ★★★★☆ |
| 14 | Chịu chấn động và va đập | ★★★★★ | ★★★☆☆ | ★★★☆☆ |
| 15 | Tuân thủ GMP, USP, ZDHC | ★★★☆☆ (thôi Ni) | ★★☆☆☆ (styrene) | ★★★★★ |
| TỔNG ĐIỂM | 52/75 | 54/75 | 62/75 |
Đọc kết quả: PP-H dẫn đầu với 62/75 điểm — vượt trội ở kháng hóa chất axit/kiềm, chi phí, sửa chữa và tuân thủ tiêu chuẩn quốc tế. FRP tốt hơn PP ở UV và nhiệt độ cao; Inox tốt nhất ở nhiệt độ cao và dung môi hữu cơ.
Phần 6: Phân Tích LCC 20 Năm — Con Số Thực Quyết Định
6.1. Phương Pháp Tính LCC
LCC (Life Cycle Cost) = CAPEX + Tổng OPEX 20 năm + Chi phí thay thế (nếu cần)
Để so sánh công bằng, giả định cùng điều kiện:
- Tháp hấp phụ than AC: DN 1.000mm × H 5.000mm
- Môi trường: Khí thải nhà máy xi mạ (HCl 50 ppm + VOC nhẹ 100 ppm + độ ẩm 80%)
- Vận hành: 7.200 giờ/năm, 20 năm
- Than AC: Hệ thống tái sinh TSA, thay than 20% mỗi năm
6.2. Bảng LCC 20 Năm Chi Tiết
| Hạng mục | Inox 304 | FRP Vinyl Ester | PP-H |
|---|---|---|---|
| CAPEX vỏ tháp | 350 triệu | 230 triệu | 180 triệu |
| Than AC nạp lần đầu (30 tấn) | 1.050 triệu | 1.050 triệu | 1.050 triệu |
| Chi phí bảo dưỡng 20 năm | 400 triệu (25 triệu/năm × 16 năm đầu + tăng dần) | 300 triệu | 140 triệu (7 triệu/năm) |
| Chi phí thay thế vỏ tháp | 0 (tuổi thọ 20 năm) | 0 (tuổi thọ 18–20 năm) | 0 (tuổi thọ > 25 năm) |
| Chi phí xử lý ăn mòn đặc biệt | 180 triệu (HCl ăn mòn pitting, thay thế 2 lần) | 50 triệu (sơn phủ lại bề mặt) | 0 |
| Tổng LCC 20 năm (chỉ vỏ tháp) | 930 triệu | 580 triệu | 320 triệu |
| So sánh tương đối | 291% | 181% | 100% (thấp nhất) |
Kết luận kinh tế: Với môi trường khí thải xi mạ có HCl, tháp PP-H có LCC 20 năm thấp hơn inox 304 gần 3 lần và thấp hơn FRP 44%. Đây là lý do PP-H đang chiếm lĩnh phân khúc xi mạ, hóa chất và dệt nhuộm.
6.3. Kịch Bản Nào Inox 304 Có LCC Thấp Nhất?
Với khí thải nhà máy thực phẩm (không HCl, VOC nhẹ, nhiệt độ 80°C liên tục):
| Hạng mục | Inox 304 | FRP | PP-H |
|---|---|---|---|
| CAPEX vỏ tháp | 350 triệu | 230 triệu | 180 triệu |
| Chi phí bảo dưỡng 20 năm | 180 triệu (không ăn mòn) | 240 triệu (suy giảm nhiệt) | Không phù hợp (T > 80°C) |
| Chi phí thay thế | 0 | 230 triệu (thay sau 12–15 năm) | – |
| LCC 20 năm | 530 triệu | 700 triệu | Không khuyến nghị |
Trong điều kiện này, inox 304 có LCC thấp nhất dù CAPEX cao nhất ban đầu — vì tuổi thọ dài hơn FRP khi không có hóa chất ăn mòn và nhiệt độ cao.
Phần 7: Hướng Dẫn Lựa Chọn Vật Liệu — Ma Trận Quyết Định
7.1. Flowchart Quyết Định Vật Liệu Tháp Hấp Phụ
Bước 1: Nhiệt độ khí thải vào tháp?
│
├── > 80°C liên tục → INOX 304 hoặc INOX 316L
│ (PP và FRP không chịu được)
│
└── ≤ 80°C → Tiếp tục Bước 2
Bước 2: Khí thải có chứa HCl, HF, Cl₂, NaOCl không?
│
├── Có → INOX 304 loại trừ (pitting corrosion)
│ → PP-H hoặc FRP Vinyl Ester
│ └── Nếu thêm có dung môi thơm (toluene) → FRP
│ └── Không có dung môi thơm → PP-H (tốt nhất)
│
└── Không → Tiếp tục Bước 3
Bước 3: Khí thải có VOC dung môi thơm (toluene, xylene, styrene) không?
│
├── Có nồng độ cao → INOX 304 hoặc FRP
│ (PP-H bị trương nở bởi hydrocarbon thơm)
│
└── Không hoặc nồng độ < 50 ppm → PP-H (tốt nhất về chi phí và kháng hóa chất)
Bước 4: Tháp lắp ngoài trời, phơi UV trực tiếp?
│
├── Có → FRP (gel coat UV) hoặc INOX (không ảnh hưởng bởi UV)
│ PP-H cần lớp bảo vệ UV (carbon black hoặc UV coating)
│
└── Không (trong nhà, mái che) → PP-H là lựa chọn tối ưu về chi phí
7.2. Bảng Khuyến Nghị Theo Ngành Công Nghiệp
| Ngành | Khí thải điển hình | Vật liệu khuyến nghị | Lý do chính |
|---|---|---|---|
| Xi mạ điện | HCl + NaOH + VOC nhẹ | PP-H | Kháng HCl + kiềm xuất sắc; không thôi Ni/Cr |
| Dệt nhuộm | NaOH nóng + H₂O₂ + thuốc nhuộm | PP-H | Kháng kiềm 90°C; không thôi màu |
| Nhà máy sơn | Toluene + xylene + ethyl acetate | Inox 304 hoặc FRP | VOC thơm — PP-H bị trương nở |
| In ấn bao bì | IPA + MEK + ethyl acetate nhẹ | PP-H | Ester và cồn nhẹ: PP-H kháng tốt |
| Hóa chất vô cơ | HCl + H₂SO₄ + SO₂ | PP-H | Kháng axit vô cơ tốt nhất |
| Thực phẩm | VOC thực phẩm + hơi nước 60–80°C | Inox 316L | Không thôi vật liệu; GMP compliance |
| Dược phẩm | Dung môi dược + không khí sạch | PP-H (GMP grade) | Không thôi Ni/Cr; USP <661> compliance |
| Lò đốt chất thải | SO₂ + HCl + Dioxin | PP-H (sau scrubber) | Khí đã qua xử lý; kháng hóa chất tốt |
| Sản xuất pin | HF + H₂SO₄ + NMP | PP-H | Kháng HF và H₂SO₄; không thôi kim loại |
| Xử lý nước thải | H₂S + mercaptans + VOC mùi | PP-H hoặc FRP | Kháng H₂S; PP-H rẻ hơn và kháng kiềm tốt hơn |
| Bán dẫn (semiconductor) | HF + HCl + NF₃ | PP-H semiconductor grade | Zero metal leaching; impurity < 1 ppb |
| Ngoài trời (mái nhà xưởng) | Bất kỳ | FRP hoặc Inox (PP-H cần bảo vệ UV) | Bền UV không cần bảo trì thêm |
Phần 8: Những Sai Lầm Phổ Biến Khi Chọn Vật Liệu Tháp Hấp Phụ
8.1. Sai Lầm 1 — Chọn Inox 304 Vì “Nghe Có Vẻ Chất Lượng Nhất”
Inox 304 là vật liệu tốt cho nhiều ứng dụng — nhưng không phải tốt nhất cho tháp hấp phụ trong môi trường có chloride. Nhà máy xi mạ lắp tháp inox 304 để hút khí từ bể mạ có HCl → pitting corrosion xuất hiện sau 2–4 năm → tháp hỏng trước thời hạn → thay thế bằng tháp PP-H. Tổng chi phí: gấp đôi so với mua PP-H ngay từ đầu.
8.2. Sai Lầm 2 — Chọn FRP Vì “Rẻ Hơn Inox Và Kháng Hóa Chất Tốt”
FRP rẻ hơn inox và kháng hóa chất tốt hơn inox trong nhiều ứng dụng — nhưng không tốt bằng PP-H cho axit/kiềm, và suy giảm theo thời gian ở nhiệt độ > 50°C. Thêm vào đó, thôi nhiễm styrene từ FRP là vấn đề nghiêm trọng trong một số ứng dụng mà nhiều kỹ sư chưa nhận thức đủ.
8.3. Sai Lầm 3 — Chọn PP-H Cho Ứng Dụng Xử Lý Dung Môi Thơm
Đây là sai lầm kỹ thuật nghiêm trọng. PP-H bị trương nở (swelling) khi tiếp xúc dài hạn với toluene, xylene, styrene nguyên chất. Trong tháp hấp phụ xử lý dung môi thơm, nồng độ VOC đầu vào có thể đủ cao để trương nở PP theo thời gian → vỏ tháp biến dạng → mất hình dạng và độ kín.
Ngưỡng an toàn thực hành: Nếu nồng độ toluene hoặc xylene đầu vào > 500 ppm và tiếp xúc liên tục, không dùng PP-H — chuyển sang inox 304 hoặc FRP vinyl ester.
8.4. Sai Lầm 4 — Không Kiểm Tra Grade Nhựa FRP
FRP polyester rẻ hơn FRP vinyl ester 25–40% — nhưng kháng hóa chất kém hơn đáng kể. Nhiều nhà thầu báo giá FRP vinyl ester nhưng thực tế thi công FRP polyester. Yêu cầu chứng nhận loại resin và kiểm tra độc lập trước khi nghiệm thu.
Phần 9: Xu Hướng Tương Lai — Vật Liệu Nào Đang Lên Ngôi?
9.1. PP-H Nanocomposite — Thế Hệ Tiếp Theo
PP-H nanocomposite bổ sung nano-clay (montmorillonite) hoặc nano-silica vào matrix PP-H:
- Tăng module đàn hồi 15–25% (gần E_FRP)
- Tăng nhiệt độ Vicat B thêm 5–8°C
- Tăng kháng UV nhờ nano-TiO₂
- Giảm permeability với khí và hơi 30–50%
PP-H nanocomposite hiện đang trong giai đoạn thương mại hóa tại châu Âu — giá cao hơn PP-H thường 30–50% nhưng giải quyết các điểm yếu nhiệt độ và UV của PP-H thông thường.
9.2. FRP Basalt Fiber — Nhẹ Hơn Và Bền Hơn
Sợi basalt (từ đá núi lửa) đang dần thay thế sợi thủy tinh E-glass trong FRP:
- Không có thôi nhiễm silica (vấn đề của E-glass trong axit)
- Kháng axit và kiềm tốt hơn E-glass 30–40%
- Module đàn hồi cao hơn E-glass 15–20%
- Giá tương đương E-glass C-glass
FRP basalt fiber là xu hướng đang tăng trưởng nhanh cho tháp xử lý khí thải công nghiệp nặng.
9.3. Inox Duplex 2205 — Thay Thế Inox 304 Trong Môi Trường Ăn Mòn
Inox duplex 2205 (22% Cr, 5% Ni, 3% Mo) có khả năng kháng pitting corrosion và SCC cao hơn inox 304 đáng kể do cấu trúc hai pha ferrite-austenite và hàm lượng Mo cao:
- PREN (Pitting Resistance Equivalent Number) = 35–43 (vs Inox 304: PREN = 18–20)
- Kháng HCl pha loãng tốt hơn 304
- Nhưng giá cao hơn 304 khoảng 60–80%
Duplex 2205 là lựa chọn khi cần chịu nhiệt độ cao (> 80°C) VÀ có môi trường chloride nhẹ — vùng trống mà inox 304 không đủ tốt và PP-H không đủ chịu nhiệt.
Kết Luận: Ba Vật Liệu — Không Có “Tốt Nhất Mọi Trường Hợp”
Sau khi phân tích 15 tiêu chí kỹ thuật, LCC 20 năm và 12 ngành ứng dụng, kết luận quan trọng nhất là:
Không có vật liệu nào tốt nhất cho mọi ứng dụng tháp hấp phụ. Quyết định đúng dựa trên ba yếu tố cốt lõi:
① Thành phần và tính chất hóa học của khí thải — HCl/kiềm: PP-H. Dung môi thơm: Inox hoặc FRP. Nhiệt độ > 80°C: Inox.
② Chi phí vòng đời 20 năm, không phải CAPEX — PP-H thường thắng về LCC trong môi trường hóa chất vì không có chi phí chống ăn mòn định kỳ.
③ Yêu cầu đặc thù của ngành — GMP/USP/ZDHC: PP-H (không thôi kim loại). UV ngoài trời: FRP hoặc Inox. Nhiệt độ cao sạch: Inox 316L.
Ba nguyên tắc lựa chọn nhanh:
Nếu khí thải chứa axit/kiềm vô cơ + nhiệt độ ≤ 80°C → PP-H là lựa chọn tối ưu về kỹ thuật và kinh tế.
Nếu khí thải chứa dung môi thơm nồng độ cao (toluene, xylene > 500 ppm) + không có HCl → Inox 304 hoặc FRP Vinyl Ester.
Nếu lắp ngoài trời không mái che + không có hóa chất ăn mòn mạnh → FRP (UV tốt, nhẹ) hoặc Inox 304 (không cần bảo dưỡng UV).
Bài viết được biên soạn bởi đội ngũ kỹ sư vật liệu và công nghệ xử lý khí thải — Tham chiếu DVS 2205:2010, DVS 2207-1:2015, ISO 15494:2015, ASTM A240 (Inox 304), ASTM C581 (FRP chemical resistance), BS 4994:1987 (FRP vessel design), ASTM D3462 (FRP resin), VDI 3674:2013, ISO 16134:2020, PREN calculation (EN 10088), IEC 60079-32-1:2013, QCVN 20:2009/BTNMT, Nghị định 08/2022/NĐ-CP (EPR) và kinh nghiệm thiết kế, lựa chọn và đánh giá hơn 80 dự án tháp hấp phụ than hoạt tính tại khu công nghiệp Việt Nam 2012–2025.
