Phân tích chuyên sâu về thiết kế, vật liệu kết cấu, chế độ vận hành và tiêu chuẩn kỹ thuật của hệ thống tháp hấp phụ quy mô công nghiệp ứng dụng trong lọc – hóa dầu, thu hồi dung môi và kiểm soát phát thải VOC/BTEX.
🕐 Thời gian đọc: ~15 phút
⚙️ Lĩnh vực: Lọc – Hóa dầu / Xử lý môi trường

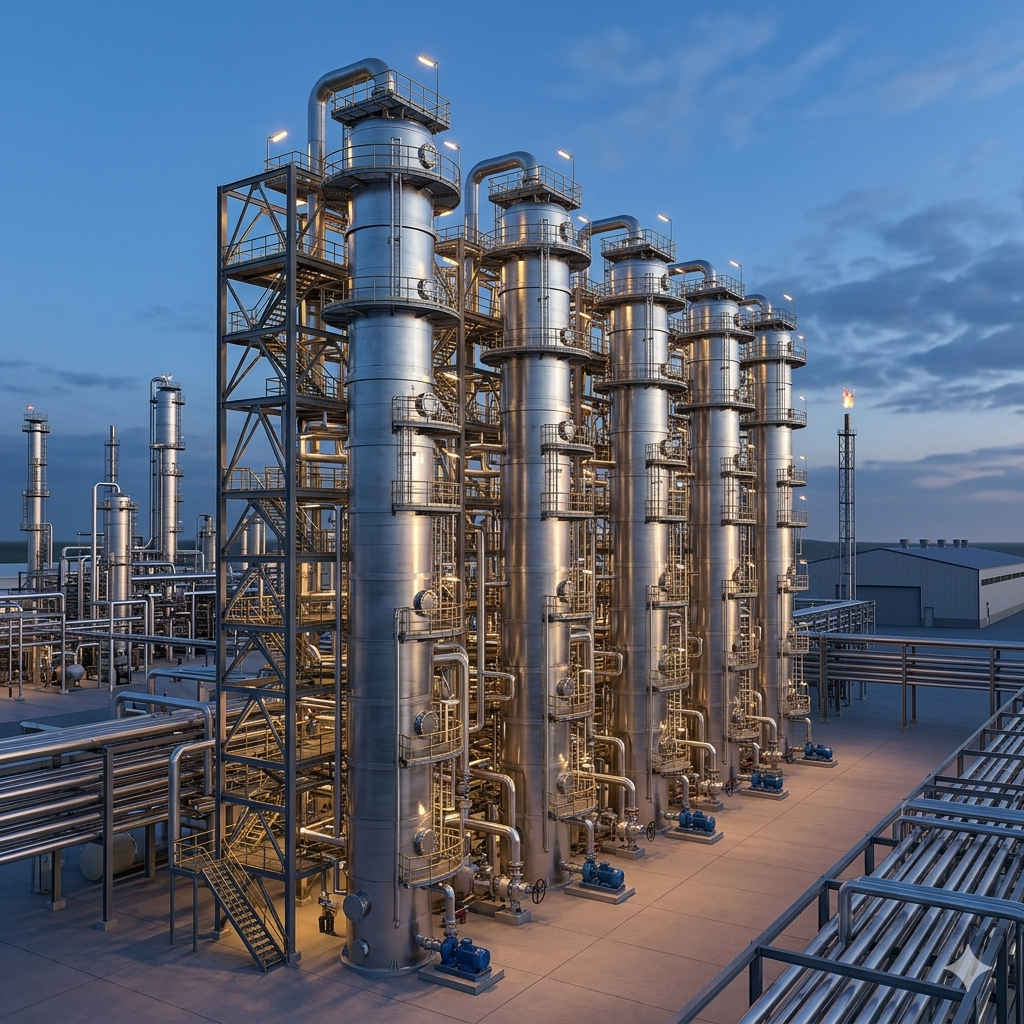

Tổng Quan Về Tháp Hấp Phụ Công Suất Lớn Trong Hóa Dầu
Ngành lọc – hóa dầu (petroleum refining & petrochemical processing) là một trong những lĩnh vực phát sinh khối lượng khí thải VOC (Volatile Organic Compounds) và các hợp chất hydrocarbon nguy hại lớn nhất trong công nghiệp. Tại các nhà máy lọc dầu, tổ hợp hóa dầu, cảng xuất nhập xăng dầu và kho bồn chứa, nồng độ VOC có thể dao động từ vài trăm ppm đến hàng chục nghìn mg/Nm³ – vượt xa giới hạn cho phép của QCVN 20:2009/BTNMT và tiêu chuẩn phát thải EU IED (Industrial Emissions Directive).
Tháp hấp phụ công suất lớn (Large-Scale Adsorption Tower / Industrial Adsorber) là thiết bị lõi trong hệ thống kiểm soát phát thải và thu hồi hydrocarbon, được thiết kế để xử lý lưu lượng dòng khí từ 10.000 đến hơn 200.000 Nm³/giờ với hiệu suất loại bỏ VOC đạt 95–99,5%. Khác với tháp hấp phụ quy mô nhỏ dùng trong xử lý nước thải hay lọc không khí tòa nhà, thiết bị công suất lớn trong hóa dầu đòi hỏi tiêu chuẩn thiết kế chịu áp lực (pressure vessel design), vật liệu kháng ăn mòn hydrocarbon, hệ thống phòng nổ (explosion-proof) và tích hợp đồng bộ với hệ thống DCS (Distributed Control System) của toàn nhà máy.
Trong bối cảnh hóa dầu, “hấp phụ công suất lớn” không chỉ đơn thuần là tăng kích thước thiết bị mà còn đòi hỏi tái thiết kế toàn bộ hệ thống phân phối dòng khí, quản lý nhiệt phản ứng hấp phụ (heat of adsorption), hệ thống tái sinh đa chu kỳ (multi-cycle regeneration) và tích hợp thu hồi sản phẩm có giá trị thương mại.

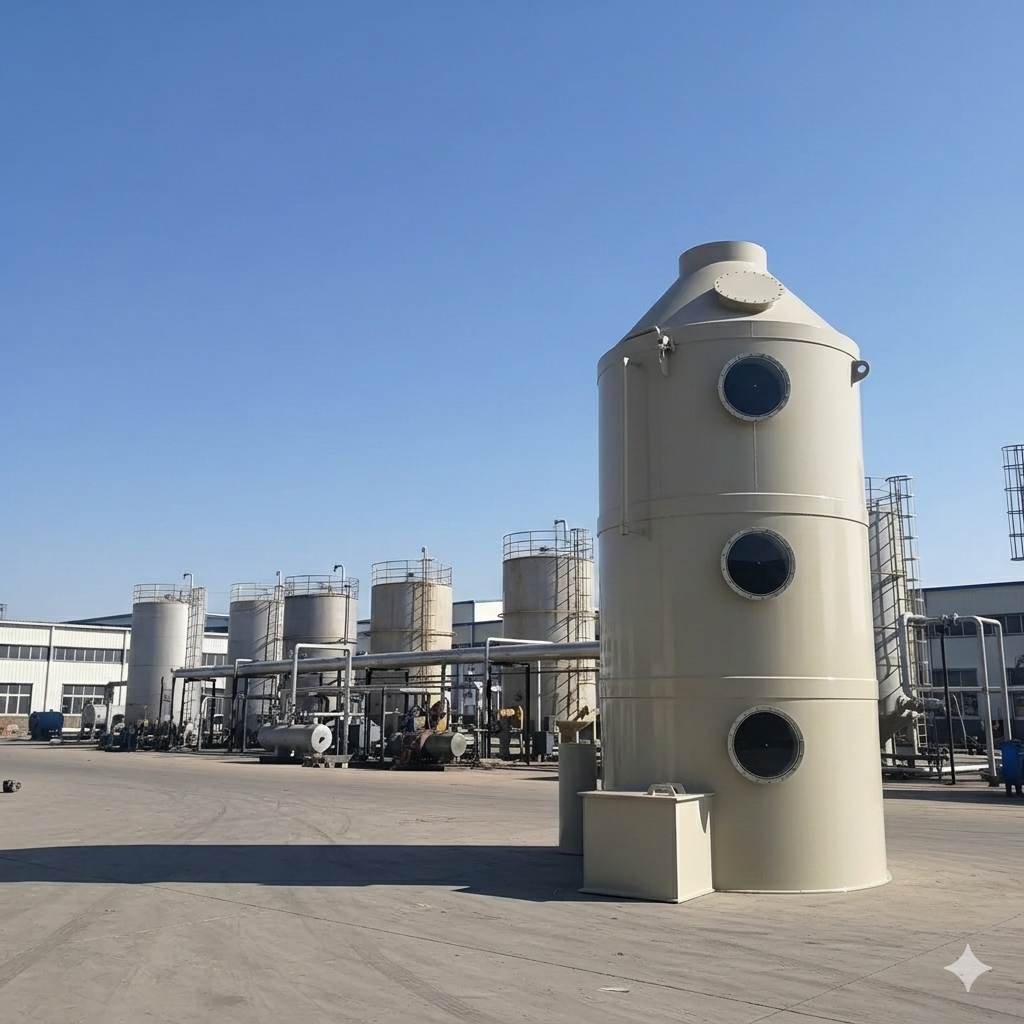

Đặc Điểm Kỹ Thuật Và Thông Số Thiết Kế
Tháp hấp phụ công suất lớn trong hóa dầu được tính toán thiết kế dựa trên một tập hợp các thông số kỹ thuật cốt lõi, ảnh hưởng trực tiếp đến hiệu suất hệ thống và chi phí vòng đời (Life Cycle Cost – LCC).
2.1. Các Thông Số Thiết Kế Chủ Đạo
Tính toán theo Nm³/h hoặc ACFM, bao gồm hệ số an toàn 10–15% so với tải lượng vận hành bình thường. Tốc độ dòng khí qua tiết diện tháp (superficial velocity) thường giữ ở 0,15–0,35 m/s để đảm bảo phân phối đều và hạn chế sụt áp.
Nồng độ VOC/BTEX đầu vào (mg/Nm³ hoặc ppmv), thành phần hỗn hợp hydrocarbon, nhiệt độ điểm sương và hàm lượng bụi. Đây là cơ sở tính toán khối lượng vật liệu hấp phụ và thời gian tiếp xúc rỗng (EBCT – Empty Bed Contact Time).
Thường thiết kế từ 3–15 giây cho hấp phụ VOC nhẹ; lên đến 20–40 giây với hydrocarbon nặng (C6+). EBCT quyết định trực tiếp thể tích lớp vật liệu và kích thước tháp.
Phần lớn hệ thống hấp phụ hóa dầu vận hành ở nhiệt độ môi trường (25–60°C). Áp suất thiết kế thân tháp thường 0,5–16 bar (g) tùy phân xưởng. Vật liệu hấp phụ cần ổn định nhiệt ở nhiệt độ tái sinh 120–400°C.
Kiểm soát RH đầu vào dưới 50–60% là yêu cầu bắt buộc. Tại các bồn bể xăng dầu và hệ thống nạp tàu, dòng khí thường bão hòa hơi nước, đòi hỏi tháp ngưng tụ sơ bộ (knock-out drum) trước cửa vào hấp phụ.
Sử dụng mô hình đẳng nhiệt Freundlich hoặc Langmuir để dự báo năng lực hấp phụ cân bằng (equilibrium adsorption capacity, g/g) và xây dựng đường cong breakthrough cho từng cấu tử ô nhiễm.
2.2. Phân Loại Tháp Theo Quy Mô Công Suất
| Cấp công suất | Lưu lượng (Nm³/h) | Đường kính tháp | Khối lượng than/zeolit | Ứng dụng điển hình |
|---|---|---|---|---|
| Trung bình | 5.000 – 20.000 | Ø 1,2 – 2,5 m | 2 – 15 tấn | Bồn chứa nhỏ, trạm nạp xăng dầu |
| Lớn | 20.000 – 80.000 | Ø 2,5 – 4,5 m | 15 – 80 tấn | Cảng xuất dầu, phân xưởng CDU/VDU |
| Cực lớn (Train) | 80.000 – 200.000+ | Ø 4,5 – 8+ m | 80 – 500+ tấn | Tổ hợp hóa dầu, nhà máy lọc dầu quy mô quốc gia |

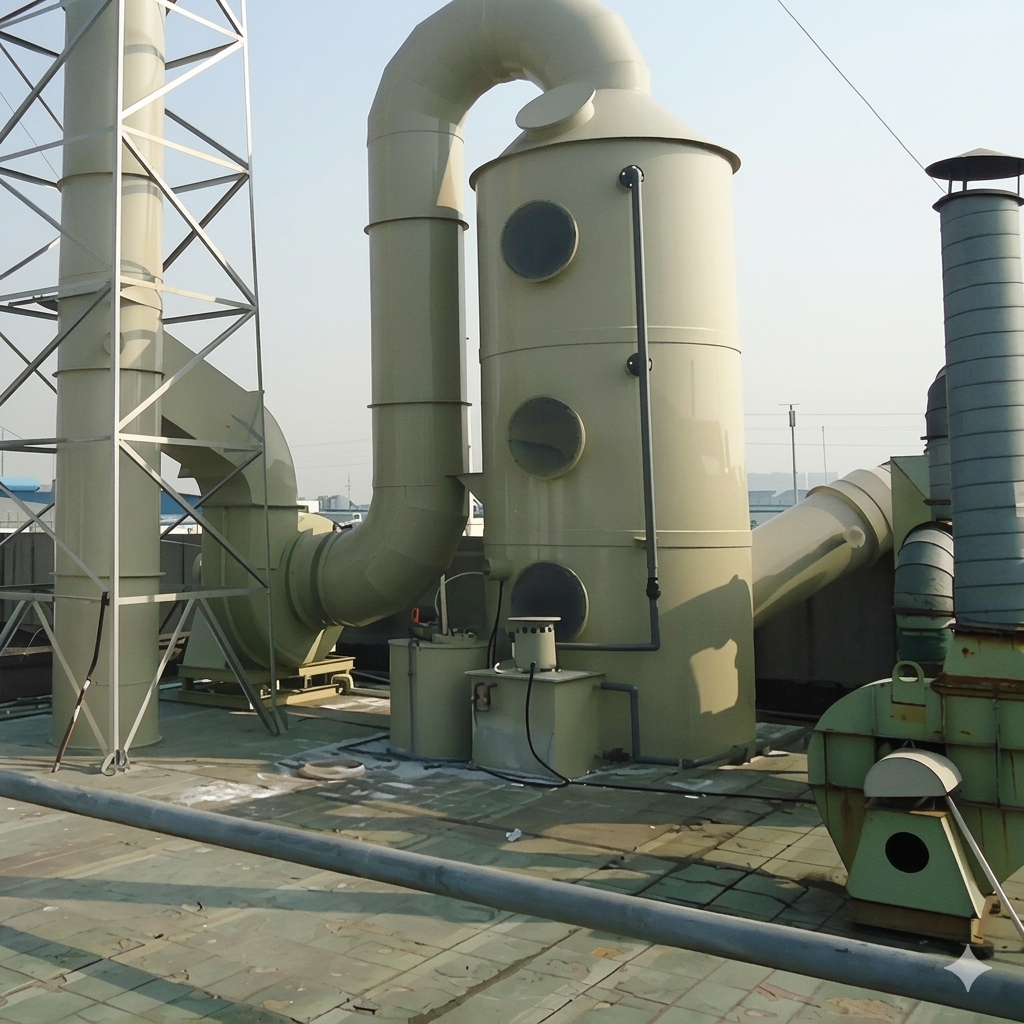

Cấu Tạo Và Vật Liệu Kết Cấu Tháp Áp Lực
Tháp hấp phụ công suất lớn trong hóa dầu là bình áp lực (pressure vessel) được thiết kế và chế tạo theo các tiêu chuẩn quốc tế nghiêm ngặt. Cấu tạo chi tiết phản ánh đồng thời yêu cầu về an toàn chịu áp, kháng ăn mòn và hiệu quả truyền khối.
Thân tháp (Vessel Shell)Chế tạo từ thép carbon SA-516 Gr.70 (ASME) hoặc thép hợp kim thấp SA-387 cho môi trường nhiệt độ cao. Với dòng khí ăn mòn chứa H₂S, mercaptan hoặc hơi acid, sử dụng lớp lót (cladding/lining) Inconel 825, duplex stainless steel 2205 hoặc polyme chịu hóa chất. Chiều dày tối thiểu tính theo ASME BPVC Section VIII Div.1 hoặc EN 13445, có bổ sung corrosion allowance 3–6 mm.
Hệ thống phân phối khí (Inlet Gas Distributor)Đóng vai trò quyết định đến hiệu suất truyền khối (mass transfer efficiency) toàn tháp. Thiết kế bao gồm đầu phân phối dạng ống góp (header-lateral system) hoặc đĩa phân phối đục lỗ đa tầng. Tỷ lệ maldistribution (phân phối không đều) phải <5% theo tiêu chuẩn kỹ thuật nội bộ của các nhà máy lớn. Vận tốc dòng khí tại cửa vào phân phối giới hạn <0,5 m/s để tránh xói mòn lớp vật liệu phía dưới.
Lớp đỡ vật liệu hấp phụ (Support Grid & Hold-Down Screen)Lưới đỡ chế tạo từ thép không gỉ SUS316L dạng wedge wire screen (khe hở 0,5–1,0 mm), đặt trên đệm gốm sứ (ceramic balls) nhiều cỡ để tạo lớp chuyển tiếp dần dần từ hạt lớn sang nhỏ, bảo vệ cấu trúc hạt than hoạt tính hoặc zeolit khỏi sốc thủy lực. Phía trên lớp vật liệu có lưới chặn (hold-down screen) chống xáo trộn khi dòng khí biến động.
Lớp vật liệu hấp phụ (Adsorbent Bed)Tùy theo đặc tính dòng khí, sử dụng đơn lẻ hoặc kết hợp: than hoạt tính hạt (GAC) cỡ hạt 4×8 mesh hoặc 6×16 mesh; zeolit 13X/4A cho hydration và phân tách khí; silica gel cho khử ẩm sơ bộ; hoặc nhựa hấp phụ polyme (polymeric adsorbent resin – Macronet, Amberlite) cho hydrocarbon mạch vòng. Thiết kế đa lớp (multilayer bed) cho phép tối ưu từng loại cấu tử ô nhiễm theo từng tầng.
Hệ thống nozzle công nghệ (Process Nozzles)Bao gồm nozzle khí vào/ra (inlet/outlet), nozzle tái sinh (steam/hot gas inlet), nozzle xả ngưng tụ (condensate drain), nozzle lấy mẫu (sample connection), cửa người chui (manway) đường kính tối thiểu 500 mm để bảo trì và thay thế vật liệu hấp phụ. Tất cả nozzle được thiết kế theo ASME B16.5/B16.47 flanges với rating 150# đến 600# tùy áp lực thiết kế.
Hệ thống thiết bị đo lường và kiểm soát (Instrumentation)Trang bị cảm biến nhiệt độ nhiều điểm (thermowell với thermocouple hoặc RTD dọc chiều cao lớp than), transmitter áp suất vi sai (differential pressure transmitter) đo sụt áp lớp hấp phụ, analyzer khí liên tục (online GC hoặc PID detector) tại đầu ra, và van kiểm soát (control valve) tích hợp DCS toàn nhà máy.
Các Công Nghệ Hấp Phụ Ứng Dụng Trong Hóa Dầu
Môi trường khí thải hóa dầu đa dạng về thành phần và nồng độ chất ô nhiễm đòi hỏi sự kết hợp linh hoạt nhiều công nghệ hấp phụ khác nhau. Mỗi vật liệu hấp phụ có “vùng ưu thế ứng dụng” (application window) riêng biệt, được lựa chọn dựa trên đặc tính của dòng khí cần xử lý.
| Vật liệu hấp phụ | Cơ chế chủ đạo | Ứng dụng tối ưu trong hóa dầu | Điểm mạnh | Giới hạn |
|---|---|---|---|---|
| Than hoạt tính hạt (GAC) | Hấp phụ vật lý (Van der Waals) | BTEX, VOC nặng C5–C12, thu hồi dung môi hữu cơ | Phổ rộng, chi phí thấp, tái sinh dễ | Nhạy ẩm, dễ cháy với HC nặng |
| Than hoạt tính tổ ong (Honeycomb) | Hấp phụ vật lý | Lưu lượng lớn, nồng độ thấp – thu hồi xăng từ bồn bể | Sụt áp cực thấp, ổn định cơ học tốt | Năng lực hấp phụ/kg thấp hơn GAC |
| Zeolit 13X / Silicalite | Hấp phụ theo kích thước phân tử (molecular sieve) | Tách BTX, khử H₂S, phân tách n-paraffin / iso-paraffin | Chọn lọc cao, bền nhiệt đến 800°C | Chi phí cao, nhạy cảm với nước dạng lỏng |
| Silica gel (SiO₂ vô định hình) | Hấp phụ hơi nước ưu tiên (hydrophilic) | Tiền xử lý khử ẩm dòng khí trước tháp GAC | Năng lực hấp phụ nước cao, tái sinh 150–180°C | Không hấp phụ VOC hữu cơ hiệu quả |
| Nhựa hấp phụ polyme (PAR) | Hấp phụ vật lý + kỵ nước | Hydrocarbon thơm, dioxin, PCB – môi trường ẩm cao | Kỵ nước tốt, không bị ảnh hưởng độ ẩm cao | Chi phí rất cao, tái sinh phức tạp |
| Alumina hoạt tính (Al₂O₃) | Hấp phụ hóa học (chemisorption) | Khử HF, H₂S, COS trong dòng khí refinery | Hiệu quả cao với hợp chất lưu huỳnh | Không tái sinh được với một số chất hấp phụ |
Trong môi trường hóa dầu, dòng khí thường chứa hỗn hợp hydrocarbon có thể tạo hỗn hợp nổ với không khí (LEL – Lower Explosive Limit). Khi nồng độ VOC vượt quá 25% LEL, cần chuyển sang chế độ vận hành đặc biệt hoặc dùng khí trơ (N₂ blanket). Thiết kế tháp phải tuân thủ ATEX Directive 2014/34/EU và NFPA 77/API RP 2003 về phòng chống tĩnh điện và chống nổ.
Ứng Dụng Theo Phân Xưởng Trong Nhà Máy Lọc – Hóa Dầu
Tháp hấp phụ công suất lớn không phải một giải pháp đồng nhất – mỗi phân xưởng trong nhà máy lọc hóa dầu có đặc thù dòng khí thải và yêu cầu xử lý khác biệt đòi hỏi cấu hình thiết kế riêng biệt:
Bồn chứa & bến cảng xăng dầu (Tank Farm / Marine Terminal)
Hệ thống thu hồi hơi (Vapor Recovery Unit – VRU) sử dụng tháp hấp phụ than hoạt tính để thu hồi xăng từ khí thở bồn (tank breathing losses) và khí dịch chuyển khi nạp tàu (loading displacement vapors). Nồng độ đầu vào điển hình: 20–150 g/Nm³ tổng hydrocarbon (THC).
Phân xưởng chưng cất dầu thô (CDU/VDU)
Kiểm soát khí thải từ hệ thống thoát áp, van PSV và bồn chứa sản phẩm trung gian. Đặc điểm: hỗn hợp hydrocarbon rộng C2–C16, nhiệt độ cao (đến 80°C), cần tiền làm mát trước tháp hấp phụ.
Phân xưởng cracking xúc tác (FCC/Hydrocracker)
Xử lý khí thải tái sinh xúc tác chứa CO, SOₓ, NOₓ và các hạt xúc tác mịn. Thường kết hợp SCR (Selective Catalytic Reduction) + hấp phụ carbon để đạt tiêu chuẩn phát thải EU BAT (Best Available Techniques).
Phân xưởng sản xuất BTX (Aromatics Complex)
Thu hồi benzene, toluene, xylene từ dòng khí thoát ra trong quá trình tách chiết, chưng cất và trữ tồn. Hiệu suất thu hồi BTX trên 98% mang lại giá trị kinh tế cao bên cạnh ý nghĩa môi trường.
Phân xưởng hóa dầu hạ nguồn (Downstream Petrochemicals)
Sản xuất ethylene, propylene, styrene, PVC… tạo ra đa dạng dòng khí thải hữu cơ. Tháp hấp phụ đa lớp (multilayer bed) kết hợp PAR và GAC cho phép xử lý đồng thời nhiều loại monomer và dung môi.
Trạm xả áp và hệ thống flare (Blowdown / Flare System)
Hệ thống thu hồi hydrocarbon từ đường flare (flare gas recovery) trước khi đốt giảm thiểu phát thải và thu hồi giá trị nhiên liệu. Tháp hấp phụ đóng vai trò “bộ đệm” (buffer adsorber) xử lý đỉnh tải bất thường.
Hệ Thống Tái Sinh Hấp Phụ Và Thu Hồi Sản Phẩm
Trong công nghiệp hóa dầu, tái sinh vật liệu hấp phụ không chỉ là yêu cầu kinh tế mà còn mang lại giá trị gia tăng trực tiếp thông qua thu hồi hydrocarbon có giá trị thương mại. Đây là điểm khác biệt căn bản so với hệ thống hấp phụ xử lý mùi đơn thuần.
6.1. Các Phương Pháp Tái Sinh Chính
Tái sinh bằng hơi nước (Steam Regeneration – TSA)Phổ biến nhất trong VRU hóa dầu. Hơi nước bão hòa 110–160°C được bơm ngược chiều qua lớp than, giải phóng hydrocarbon. Hỗn hợp hơi nước–hydrocarbon sau đó được ngưng tụ (condensation), phân tách (decantation) thành pha nước và pha hữu cơ. Pha hữu cơ được bơm hoàn lưu về bể chứa sản phẩm. Hiệu suất tái sinh đạt 85–95%, thời gian tái sinh 20–60 phút/chu kỳ.
Tái sinh bằng khí nóng (Hot Gas Regeneration – TSA không ngưng tụ)Sử dụng khí trơ (N₂) hoặc không khí sạch gia nhiệt đến 120–350°C. Dòng khí nóng mang hydrocarbon giải phóng sang thiết bị ngưng tụ lạnh sâu (cold condenser) hoặc bộ hấp phụ thứ cấp. Ưu điểm: không đưa hơi nước vào lớp than – tránh ăn mòn và giảm bão hòa vi mao quản nhỏ bởi nước.
Tái sinh áp suất thấp (Pressure Swing Adsorption – PSA/VSA)Được áp dụng cho phân tách khí tinh khiết (tách O₂/N₂, H₂, CH₄). Không phù hợp với thu hồi HC nặng nhưng cực kỳ hiệu quả cho tách khí nhẹ C1–C3 trong refinery gas plants. Chu kỳ nhanh (10–60 giây/bước), vận hành hoàn toàn tự động theo DCS.
Tái sinh nhiệt cao (Thermal Reactivation – Kiln)Than hoạt tính bão hòa không thể tái sinh tại chỗ (chứa polymer, nhựa, coke) được tháo ra và đưa qua lò tái hoạt hóa nhiệt (rotary kiln) ở 750–900°C trong khí trơ. Quá trình này khôi phục gần như hoàn toàn cấu trúc vi mao quản ban đầu, với tổn hao than mỗi chu kỳ khoảng 5–10% theo khối lượng.

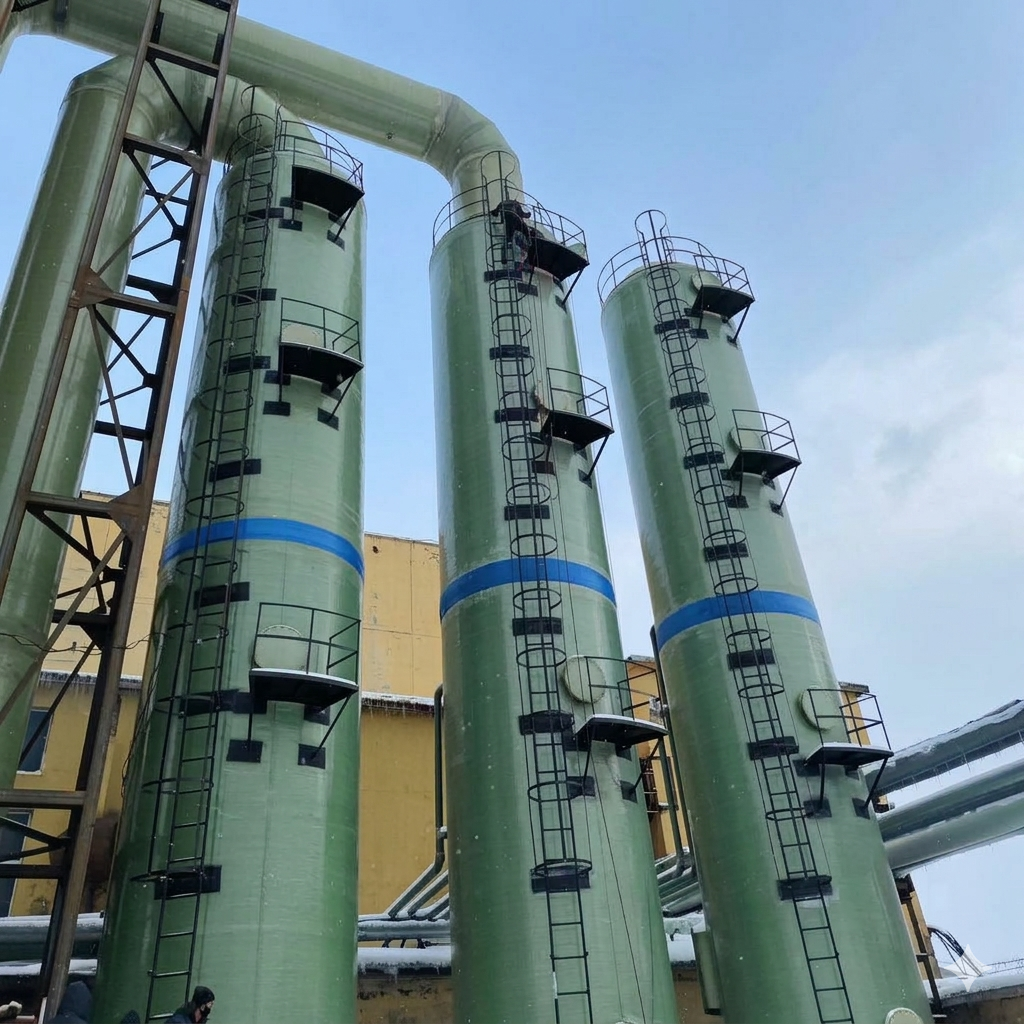

6.2. Cấu Hình Hệ Thống Đa Tháp (Multi-Bed Configuration)

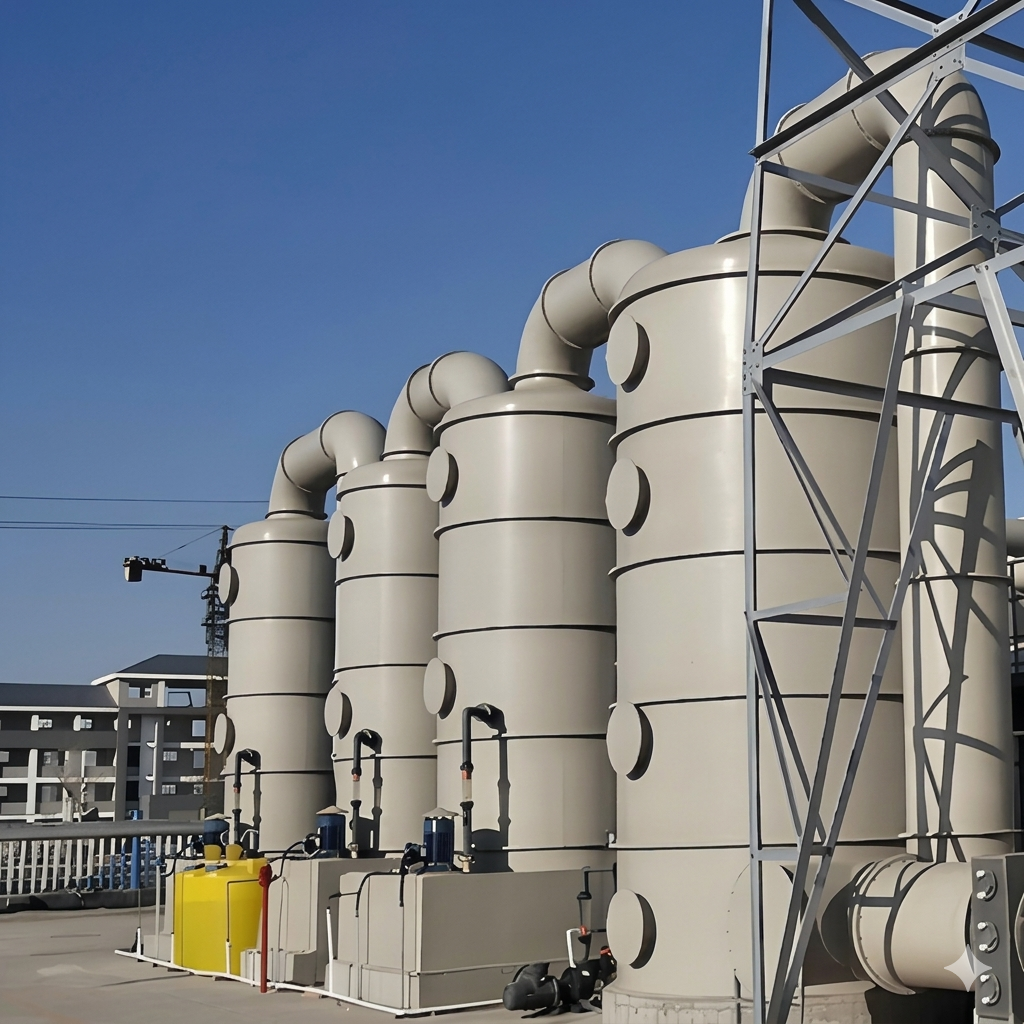

Để đảm bảo vận hành liên tục 24/7 trong công nghiệp hóa dầu, hệ thống thường thiết kế tối thiểu hai tháp luân phiên (2-bed alternating system): một tháp ở chế độ hấp phụ (on-stream) trong khi tháp còn lại đang tái sinh hoặc làm mát sẵn sàng. Với tải lượng lớn hoặc yêu cầu an toàn cao, cấu hình 3 tháp (2 hấp phụ + 1 tái sinh) hoặc 4 tháp (lead-lag-regen-standby) được áp dụng, đảm bảo zero downtime và phát hiện sớm breakthrough qua cấu hình nối tiếp lead-lag.
Tại một cảng xuất dầu lớn với lưu lượng bốc dỡ 5 triệu tấn/năm, hệ thống VRU sử dụng tháp hấp phụ than hoạt tính có thể thu hồi từ 3.000–8.000 tấn xăng/năm thay vì phát thải vào khí quyển – tương đương giá trị từ 50–150 tỷ VNĐ/năm ở mức giá xăng hiện hành, bù đắp hoàn toàn chi phí đầu tư hệ thống trong 2–4 năm vận hành.
Tiêu Chuẩn Thiết Kế, Quy Chuẩn Và Chứng Nhận Quốc Tế
Thiết bị hấp phụ công suất lớn trong hóa dầu phải tuân thủ đồng thời các tiêu chuẩn kỹ thuật, an toàn và môi trường từ nhiều hệ thống tiêu chuẩn quốc tế:
ASME BPVC Section VIII Division 1 & 2 – Bình áp lựcTiêu chuẩn thiết kế và chế tạo bình chịu áp lực được áp dụng rộng rãi nhất toàn cầu. Division 2 (Alternative Rules) cho phép tối ưu chiều dày thành tháp thông qua phân tích ứng suất chi tiết (Finite Element Analysis), giảm khối lượng thép tối đa 20–30%.
API Standard 650 / API RP 2003 – Bồn chứa và phòng chống tĩnh điệnAPI RP 2003 quy định biện pháp kiểm soát tĩnh điện và bonding/grounding trong thiết bị tiếp xúc với hydrocarbon dễ cháy nổ. Bắt buộc áp dụng cho toàn bộ hệ thống VRU và tháp thu hồi xăng dầu.
EN 13445 / PED 2014/68/EU – Tiêu chuẩn châu Âu cho bình áp lựcYêu cầu bắt buộc cho thiết bị xuất khẩu sang thị trường EU hoặc dự án đầu tư châu Âu tại Việt Nam. Kèm theo chứng nhận CE marking và hồ sơ Technical File từ Notified Body.
ATEX 2014/34/EU & IECEx – Thiết bị vùng nguy hiểm nổTất cả thiết bị điện và đo lường lắp đặt trong vùng nguy hiểm (Zone 1 / Zone 2 theo IEC 60079) phải có chứng nhận ATEX/IECEx. Phân loại vùng nguy hiểm tuân theo IEC 60079-10-1.
QCVN 20:2009/BTNMT và QCVN 19:2009/BTNMT (Việt Nam)Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp tại Việt Nam. Giới hạn nồng độ các chất hữu cơ, BTEX và tổng hydrocarbon không methane (NMHC) đầu ra bắt buộc đối với cơ sở lọc – hóa dầu hoạt động tại Việt Nam.
ISO 10121 / ASTM D5919 – Kiểm tra vật liệu hấp phụTiêu chuẩn đánh giá hiệu suất than hoạt tính và vật liệu hấp phụ công nghiệp: chỉ số số iod (iodine number), chỉ số methylene blue, diện tích BET, phân bố kích thước mao quản (PSD) và độ cứng hạt (hardness number).
So Sánh Công Nghệ Xử Lý Khí Thải Trong Hóa Dầu
Lựa chọn công nghệ kiểm soát phát thải trong hóa dầu đòi hỏi đánh giá tổng thể dựa trên đặc tính kỹ thuật, kinh tế và yêu cầu vận hành đặc thù của từng phân xưởng:
| Tiêu chí đánh giá | Hấp phụ (Adsorption) | Thiêu đốt nhiệt (RTO/TO) | Ngưng tụ lạnh (Condensation) | Màng lọc (Membrane) |
|---|---|---|---|---|
| Hiệu suất xử lý VOC | 95 – 99,5% | 99 – 99,9% | 50 – 85% | 90 – 98% |
| Thu hồi HC có giá trị | Xuất sắc | Không – đốt cháy hoàn toàn | Tốt | Có nhưng phân áp thấp |
| Chi phí vận hành (năng lượng) | Thấp | Rất cao (đốt nhiên liệu) | Cao (làm lạnh sâu) | Trung bình |
| Phù hợp nồng độ đầu vào thấp | Rất tốt (<1 g/Nm³) | Không kinh tế | Không hiệu quả | Trung bình |
| Phát sinh NOₓ / CO₂ thứ cấp | Không | Có – đáng kể | Không | Không |
| Xử lý hỗn hợp HC rộng (C2–C12) | Rất tốt | Tốt | Phụ thuộc điểm sương | Phụ thuộc vật liệu màng |
| Diện tích lắp đặt | Nhỏ gọn | Trung bình | Nhỏ gọn | Nhỏ gọn |
| Phù hợp môi trường nguy hiểm nổ | Tốt (cần ATEX) | Rủi ro cao | Tốt | Tốt |
Thực tiễn tốt nhất (BAT) trong ngành hóa dầu hiện nay thường áp dụng hệ thống lai ghép ngưng tụ lạnh + hấp phụ than hoạt tính: bộ ngưng tụ xử lý nồng độ cao (>50 g/Nm³) và thu hồi sản phẩm lỏng trước, sau đó tháp hấp phụ xử lý tinh dòng khí còn lại đạt tiêu chuẩn phát thải. Cấu hình này tối ưu hóa cả chi phí vận hành lẫn tuổi thọ của vật liệu hấp phụ.
Vận Hành, Bảo Trì Và Quản Lý Vòng Đời Thiết Bị
Tháp hấp phụ công suất lớn trong hóa dầu yêu cầu chương trình quản lý bảo toàn thiết bị (Asset Integrity Management – AIM) bài bản, tích hợp từ giai đoạn commissioning đến decommissioning sau 20–30 năm vận hành.
Kiểm tra định kỳ hệ thống đo lường và cảnh báo (Instrument Loop Check)Hiệu chuẩn (calibration) định kỳ 6 tháng/lần cho toàn bộ transmitter áp suất, nhiệt độ và analyzer khí. Kiểm tra chức năng van điều khiển (control valve stroke test) và van an toàn (safety valve pop test) theo tiêu chuẩn PSM – OSHA 29 CFR 1910.119.
Giám sát hiệu suất vật liệu hấp phụ (Performance Monitoring)Theo dõi chu kỳ breakthrough ngắn dần theo thời gian là dấu hiệu than suy giảm năng lực. Lấy mẫu than phân tích BET surface area, chỉ số iodine, CTC activity (carbon tetrachloride activity) theo chu kỳ 12–18 tháng để xây dựng đường cong xuống cấp và dự báo thời điểm thay thế.
Kiểm tra không phá hủy thân tháp (NDT – Non-Destructive Testing)Theo API 510 (Pressure Vessel Inspection Code): siêu âm đo chiều dày thành tháp (UT thickness measurement), kiểm tra mối hàn bằng chụp X-quang hoặc phased array UT, kiểm tra ăn mòn điểm (pitting corrosion) bằng WFMFL (Wet Fluorescent Magnetic Particle Inspection) cho các điểm có nguy cơ cao.
Quản lý chất thải vật liệu hấp phụ thải bỏ (Spent Adsorbent Management)Than hoạt tính thải sau hấp phụ hydrocarbon trong hóa dầu thường có hàm lượng BTEX, PAH (Polycyclic Aromatic Hydrocarbons) vượt ngưỡng CTNH. Phân loại theo TCVN 6705:2009, lưu giữ và vận chuyển theo Nghị định 08/2022/NĐ-CP. Lựa chọn tái hoạt hóa tại lò kiln chuyên dụng là giải pháp ưu tiên thay vì tiêu hủy.
