Vì Sao Tháp Hấp Thụ PP D1500 Được Ưa Chuộng Trong Công Nghiệp?

Trong hệ thống kiểm soát ô nhiễm không khí và xử lý khí thải công nghiệp, tháp hấp thụ PP D1500 (đường kính danh nghĩa 1.500 mm, vật liệu Polypropylene) đang nổi lên như một giải pháp kỹ thuật chuẩn mực, được ứng dụng rộng rãi từ các nhà máy hóa chất, điện tử, dệt nhuộm đến chế biến thực phẩm và luyện kim màu. Bài viết phân tích chuyên sâu tại sao kích cỡ D1500 trở thành “sweet spot” về mặt kỹ thuật – kinh tế, cấu tạo và nguyên lý vận hành, thông số thiết kế cốt lõi, và các tiêu chí lựa chọn tháp PP D1500 tối ưu cho từng ứng dụng công nghiệp cụ thể.

Mục Lục

• Tháp hấp thụ PP D1500 là gì? Định nghĩa và phân loại
• Cấu tạo chi tiết và nguyên lý hoạt động của tháp hấp thụ PP D1500
• Thông số kỹ thuật thiết kế tiêu chuẩn của tháp PP D1500
• Vì sao D1500 là kích cỡ được ưa chuộng nhất trong phân khúc tháp PP?
• Đặc tính vượt trội của PP so với các vật liệu thay thế ở cỡ D1500
• Ứng dụng theo ngành công nghiệp cụ thể
• Hệ thống lớp đệm và bộ phân phối lỏng trong tháp PP D1500
• Thiết kế thủy lực và tính toán tháp hấp thụ PP D1500
• Tiêu chí lựa chọn và đặt hàng tháp PP D1500 đúng kỹ thuật
• Lắp đặt, vận hành và bảo trì tháp PP D1500
• Câu hỏi thường gặp (FAQ)



1. Tháp Hấp Thụ PP D1500 Là Gì? Định Nghĩa Và Phân Loại

Tháp hấp thụ PP D1500 là thiết bị xử lý khí (gas scrubber / absorption tower / wet scrubber) có thân tháp chế tạo từ nhựa Polypropylene (PP), với đường kính danh nghĩa 1.500 mm. Thiết bị thuộc nhóm thiết bị truyền khối lỏng – khí (gas-liquid mass transfer equipment), hoạt động theo nguyên lý tiếp xúc ngược chiều (counter-current) hoặc cùng chiều (co-current) giữa dòng khí cần xử lý và dung môi hấp thụ.

1.1. Phân loại tháp hấp thụ PP D1500 theo cấu trúc nội thất

Loại tháp	Cấu trúc nội thất	Hiệu suất truyền khối	Ứng dụng điển hình
Tháp đệm ngẫu nhiên (random packing)	Lớp đệm rải ngẫu nhiên (Raschig ring, Pall ring, Saddle…)	Cao – diện tích bề mặt riêng lớn	Xử lý HCl, H₂SO₄, NH₃, SO₂, HF
Tháp đệm cấu trúc (structured packing)	Đệm dạng tấm xếp lớp (corrugated sheet packing)	Rất cao – tổn thất áp thấp	Ứng dụng cần tổn thất áp thấp, công suất lớn
Tháp đĩa lỗ / đĩa van (plate column)	Đĩa phân tán khí qua lỗ hoặc van	Trung bình – Cao	Xử lý khí có hạt rắn, dễ tắc đệm
Tháp phun (spray tower)	Vòi phun tạo sương mù dung môi	Thấp – Trung bình	Tiền xử lý, làm mát khí, khử bụi thô
Tháp venturi (venturi scrubber)	Họng venturi tạo tiếp xúc khí-lỏng tốc độ cao	Trung bình, chịu bụi cao	Khí bụi, khói lò, khí có hạt lớn



💡 Tháp đệm ngẫu nhiên với lớp đệm PP Pall Ring hoặc Saddle Ring là cấu hình phổ biến nhất cho tháp hấp thụ PP D1500 trong công nghiệp Việt Nam nhờ hiệu suất truyền khối cao, chi phí đầu tư hợp lý và dễ bảo trì.



1.2. Vị trí tháp PP D1500 trong danh mục thiết bị xử lý khí

Đường kính tháp	Lưu lượng khí điển hình	Phân khúc ứng dụng	Chi phí đầu tư tương đối
D500 – D800	2.000 – 10.000 m³/h	Quy mô nhỏ: phòng lab, xưởng sản xuất nhỏ	Thấp (1×)
D900 – D1200	10.000 – 25.000 m³/h	Quy mô vừa: xưởng sản xuất, nhà máy vừa	Trung bình (2–3×)
D1500 – D1800 ★	25.000 – 60.000 m³/h	Quy mô công nghiệp: nhà máy lớn, khu CN	Tối ưu chi phí/hiệu suất (4–6×)
D2000 – D3000	60.000 – 150.000 m³/h	Quy mô lớn: nhiệt điện, luyện kim, hóa dầu	Cao (8–15×)
> D3000	> 150.000 m³/h	Siêu lớn: nhà máy điện, cảng công nghiệp	Rất cao (>20×)



2. Cấu Tạo Chi Tiết Và Nguyên Lý Hoạt Động Của Tháp Hấp Thụ PP D1500

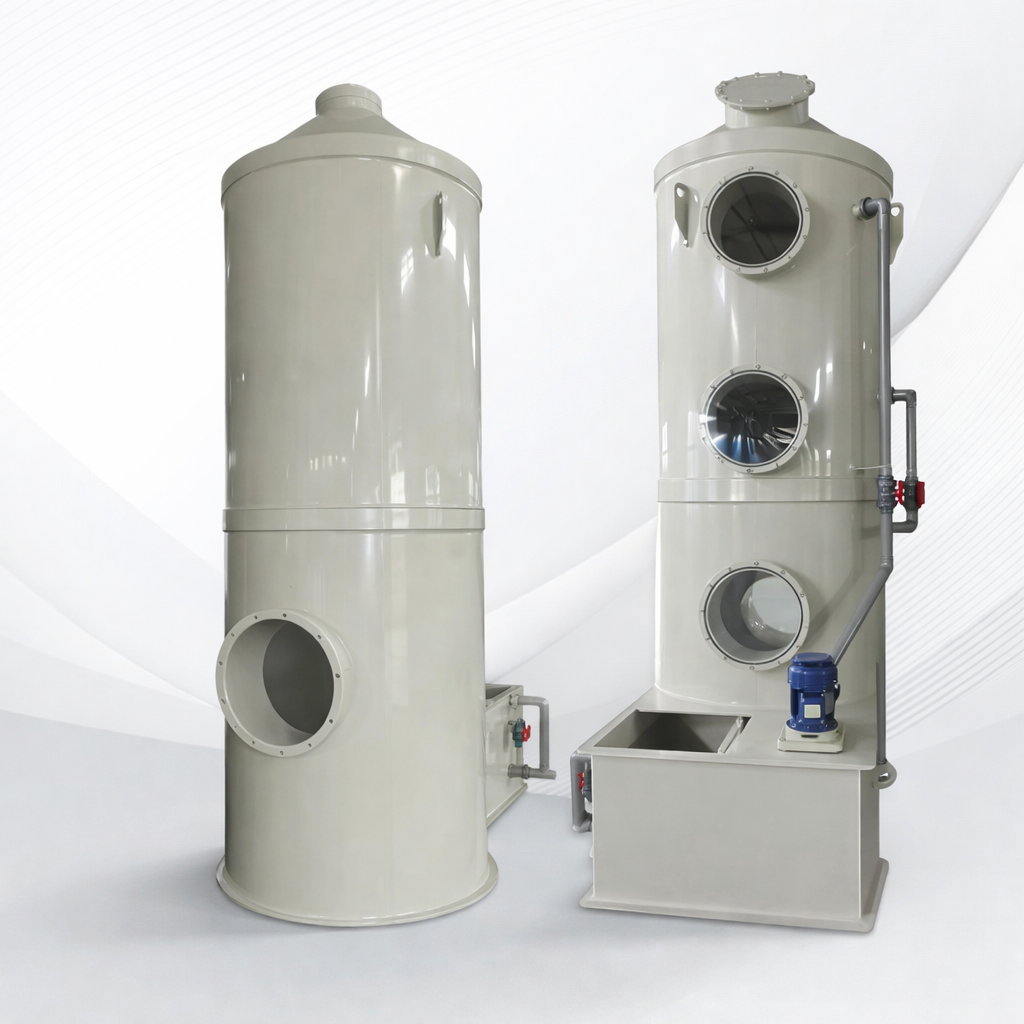

2.1. Cấu tạo từng bộ phận chính

Tháp hấp thụ PP D1500 được cấu thành từ các bộ phận chức năng sau, mỗi bộ phận đóng vai trò quan trọng trong hiệu suất tổng thể của hệ thống:

STT	Bộ phận	Vật liệu tiêu chuẩn	Chức năng kỹ thuật
1	Thân tháp (shell)	Tấm PP hàn nhiệt dày 16–22 mm	Vỏ chịu lực, ngăn cách môi trường trong/ngoài
2	Đáy tháp (sump)	PP dày 20–25 mm, dạng côn hoặc phẳng	Chứa dung môi hồi lưu, điểm lấy mẫu và xả đáy
3	Cửa vào khí (gas inlet)	PP, kết nối mặt bích PN10, tiếp tuyến hoặc ngang	Đưa dòng khí bẩn vào tháp, hướng dòng chảy
4	Cửa ra khí sạch (gas outlet)	PP, đỉnh tháp hoặc bên hông phía trên	Thoát dòng khí sau xử lý, kết nối ống xả
5	Đầu vào dung môi (liquor inlet)	Nozzle PP PN10, phía trên lớp đệm	Cấp dung môi từ bơm hồi lưu
6	Bộ phân phối lỏng (liquid distributor)	PP hoặc PVC, dạng tấm đục lỗ hoặc ống nhánh	Phân phối đều dung môi lên toàn tiết diện đệm
7	Lưới đỡ đệm (packing support grid)	PP hoặc FRP, mắt lưới tối thiểu 30×30 mm	Đỡ toàn bộ tải trọng lớp đệm
8	Lớp đệm (packing media)	PP Pall Ring, Saddle Ring hoặc Cascade mini-ring	Tạo diện tích bề mặt tiếp xúc lỏng–khí
9	Lưới chặn đệm (hold-down grid)	PP hoặc FRP nhẹ	Ngăn đệm bị cuốn lên khi tốc độ khí cao
10	Bộ tách sương (mist eliminator)	PP Chevron hoặc Mesh pad PP/PVC	Tách hạt lỏng bị cuốn theo dòng khí ra khỏi tháp
11	Cửa người (manhole)	PP, DN500, có gasket EPDM/PTFE	Vệ sinh nội thất, kiểm tra và thay đệm
12	Cửa sổ quan sát (sight glass)	Borosilicate glass hoặc tấm PVC trong suốt	Quan sát mức dung môi và tình trạng vận hành
13	Chân đỡ / khung thép (support structure)	Thép CT3 mạ kẽm nhúng nóng (HDG)	Nâng đỡ toàn bộ tháp, chịu tải trọng gió và động đất



2.2. Nguyên lý hoạt động – Cơ chế truyền khối lỏng–khí

Tháp hấp thụ PP D1500 vận hành theo nguyên lý tiếp xúc ngược chiều (counter-current flow):

• Dòng khí bẩn (polluted gas stream) đi vào từ phía dưới qua cửa vào khí, chuyển động đi lên qua lớp đệm
• Dung môi hấp thụ (scrubbing liquor) được bơm cấp từ đỉnh, chảy xuống qua bộ phân phối lỏng, trải đều trên bề mặt đệm và chảy xuống đáy tháp
• Tại bề mặt tiếp xúc lỏng–khí trên đệm, cấu tử ô nhiễm (NH₃, HCl, SO₂, H₂S…) khuếch tán từ pha khí sang pha lỏng theo gradient nồng độ (Fick’s Law)
• Dung môi bão hòa thu gom tại đáy tháp (sump), được bơm hồi lưu tái sử dụng hoặc đưa đi xử lý
• Bộ tách sương (mist eliminator) tại đỉnh tháp giữ lại các hạt lỏng li ti (droplet size > 10–15 µm) trước khi dòng khí sạch thoát ra ngoài



Hiệu suất hấp thụ của tháp PP D1500 phụ thuộc vào: (1) diện tích bề mặt riêng của đệm (m²/m³), (2) tỉ lệ lưu lượng lỏng/khí L/G, (3) nhiệt độ và nồng độ dung môi, và (4) chiều cao lớp đệm (Height of Transfer Unit – HTU).



3. Thông Số Kỹ Thuật Thiết Kế Tiêu Chuẩn Của Tháp PP D1500

Thông số kỹ thuật	Giá trị / Đặc điểm	Ghi chú
Đường kính danh nghĩa (DN)	1.500 mm	Tiêu chuẩn DVS 2205, ISO 16135
Tiết diện ngang hiệu dụng	1,767 m²	A = π × (0,75)²
Chiều cao tổng thể	4.000 – 12.000 mm	Tùy số lớp đệm và chiều cao đệm thiết kế
Độ dày thành tháp	16 – 22 mm PP	Tính theo DVS 2205, hệ số an toàn ≥ 2,5
Độ dày đáy tháp	20 – 28 mm PP	Tính toán áp lực thủy tĩnh + tải trọng động
Lưu lượng khí thiết kế	25.000 – 55.000 m³/h	Tốc độ khí trong tháp 1,0 – 2,5 m/s
Vận tốc khí bề mặt (superficial gas velocity)	1,0 – 2,5 m/s	Giữ < 70–75% vận tốc flooding
Tỉ lệ lưu lượng lỏng/khí (L/G ratio)	2 – 15 L/m³	Tùy hệ số Henry và nồng độ chất ô nhiễm
Tổn thất áp qua tháp (pressure drop)	300 – 1.500 Pa	Tùy loại đệm và chiều cao lớp đệm
Nhiệt độ khí vào tối đa	≤ 90°C (PP tiêu chuẩn)	Cần làm mát trước nếu T > 90°C
Áp suất vận hành	Thường áp ±500 Pa	Cần gia cường gân nếu |ΔP| > 2.000 Pa
Hiệu suất xử lý	92 – 99,5%	Tùy loại chất ô nhiễm và số đơn vị truyền khối NTU
Chiều cao lớp đệm tiêu chuẩn	3.000 – 6.000 mm	Chia thành 1–3 tầng, mỗi tầng 1.500–2.000 mm
Loại đệm tiêu chuẩn	PP Pall Ring Ø50 hoặc Ø38 mm	Diện tích bề mặt riêng 102–150 m²/m³
Kết nối đầu vào/ra khí	Mặt bích PP PN10, DN400–DN600	Tùy lưu lượng khí thiết kế
Kết nối đầu vào dung môi	Mặt bích PP PN10, DN80–DN150	Tùy lưu lượng bơm hồi lưu
Tiêu chuẩn chế tạo	DVS 2205, DIN 16963, ISO 16135	Kiểm tra 100% mối hàn bằng spark test



4. Vì Sao D1500 Là Kích Cỡ Được Ưa Chuộng Nhất Trong Phân Khúc Tháp PP?

Câu hỏi cốt lõi: tại sao trong dải kích thước từ D900 đến D3000, tháp hấp thụ PP D1500 lại chiếm tỷ lệ ứng dụng cao nhất trong công nghiệp? Có 6 lý do kỹ thuật và kinh tế giải thích điều này:



Lý do 1: Phù hợp với dải lưu lượng phổ biến nhất trong công nghiệp vừa và lớn

Phần lớn các nguồn phát thải khí trong công nghiệp Việt Nam có lưu lượng dao động trong khoảng 20.000 – 50.000 m³/h – bao gồm nhà máy mạ điện, dệt nhuộm, sản xuất hóa chất, chế biến thực phẩm và các khu công nghiệp vừa. Tháp PP D1500 với tiết diện hiệu dụng 1,767 m² và vận tốc khí thiết kế 1,5–2,0 m/s xử lý được lưu lượng 25.000–45.000 m³/h – trùng khớp chính xác với nhu cầu thực tế này.



Lý do 2: “Sweet spot” tối ưu về tỉ lệ chi phí / hiệu suất xử lý

Mối quan hệ giữa đường kính tháp và chi phí không tuyến tính. Từ D900 lên D1500, tiết diện ngang tăng 2,78 lần nhưng chi phí chỉ tăng 1,8–2,2 lần vì chu vi thân tháp (= lượng vật liệu PP) tăng tuyến tính với đường kính, không phải bình phương. Do đó, chi phí xử lý trên mỗi m³ khí giảm đáng kể khi tăng từ D900 lên D1500, trong khi từ D1500 lên D2000 mức giảm không còn đáng kể về mặt kinh tế.



Lý do 3: Giới hạn kỹ thuật gia công tháp PP hàn tấm

Tháp PP chế tạo bằng phương pháp hàn tấm (sheet welding) có giới hạn thực tế về đường kính tối ưu. Với D > 2.000 mm, tấm PP dày 18–25 mm rất khó uốn và ghép đều – mối hàn dọc (longitudinal weld seam) chịu ứng suất lớn và yêu cầu thiết bị hàn chuyên dụng đắt tiền. Ngược lại, D1500 là kích cỡ mà tất cả các nhà sản xuất PP scrubber chuyên nghiệp đều gia công thành thạo, đảm bảo chất lượng mối hàn đồng đều và giá thành cạnh tranh.

Lý do 4: Tối ưu về vận chuyển và lắp đặt

Tháp PP D1500 có thể vận chuyển toàn bộ (nguyên khối) bằng xe tải thông thường (chiều rộng container 2,4 m) mà không cần giấy phép vận chuyển siêu trường siêu trọng, miễn là chiều cao tháp ≤ 6 m. Với tháp cao hơn, có thể phân đoạn (section) thành 2–3 modul lắp nối tại công trường bằng mặt bích PP PN10. Đây là lợi thế logistics rất thực tế so với tháp D2000+ phải vận chuyển theo từng tấm và lắp ráp hoàn toàn tại công trường.



Lý do 5: Khả năng tiêu chuẩn hóa thiết kế (standardization)

Các nhà sản xuất thiết bị PP scrubber chuyên nghiệp đều có bộ thiết kế tiêu chuẩn hóa (standard design package) cho D1500: bản vẽ kỹ thuật, danh sách vật liệu (BOM), quy trình hàn (WPS) và dữ liệu hiệu suất đã được kiểm chứng qua nhiều dự án. Điều này rút ngắn thời gian thiết kế – chế tạo – giao hàng so với các kích cỡ phi tiêu chuẩn.



Lý do 6: Phù hợp với tiêu chuẩn không gian nhà xưởng Việt Nam

Phần lớn nhà xưởng công nghiệp Việt Nam có chiều cao thông thủy 8–12 m và diện tích mặt bằng hạn chế. Tháp PP D1500 cao 6–10 m lắp đặt trong không gian này hoàn toàn khả thi mà không cần cải tạo kết cấu nhà xưởng, đồng thời dễ bố trí bơm hồi lưu, đường ống và thiết bị đo lường xung quanh.



5. Đặc Tính Vượt Trội Của PP So Với Các Vật Liệu Thay Thế Ở Cỡ D1500

Đặc tính	PP D1500	FRP D1500	Inox SS316L D1500	Bê tông cốt thép D1500
Khối lượng thân tháp	~450 kg	~380 kg	~3.200 kg	~15.000 kg
Kháng HCl (tất cả nồng độ)	Rất tốt	Rất tốt (VE resin)	Không phù hợp	Kém (cần liner)
Kháng HF (< 48%)	Rất tốt	Tốt	Không phù hợp	Không phù hợp
Kháng NaOH đặc	Rất tốt	Rất tốt	Nguy cơ SCC	Kém
Nhiệt độ khí vào tối đa	90°C	120°C (VE)	> 300°C	Giới hạn bởi liner
Thời gian chế tạo	3 – 5 tuần	4 – 7 tuần	5 – 8 tuần	8 – 16 tuần
Chi phí đầu tư (CAPEX)	★★★☆☆	★★★★☆	★★★★★	★★☆☆☆
Chi phí bảo trì (OPEX 10 năm)	Thấp	Rất thấp	Trung bình	Cao
Khả năng sửa chữa tại công trường	Rất dễ – hàn PP tay	Khó – cần thợ FRP chuyên	Dễ – hàn TIG tại chỗ	Khó – đập phá, đổ lại
Không dẫn điện (điện an toàn)	Có	Có	Không	Có (tùy liner)
Trọng lượng – yêu cầu nền móng	Nhẹ – móng đơn giản	Nhẹ – móng đơn giản	Nặng – cần tính toán móng	Rất nặng – móng cọc
Tuổi thọ thiết kế	12 – 18 năm	20 – 30 năm	20 – 30+ năm	20 – 30 năm (với liner)



6. Ứng Dụng Tháp Hấp Thụ PP D1500 Theo Ngành Công Nghiệp

6.1. Ngành sản xuất và phân phối hóa chất

• Hệ thống scrubber xử lý khí HCl (hydrochloric acid fumes) phát sinh từ lò phản ứng tổng hợp chloride – dung môi hấp thụ NaOH 10–20%
• Tháp hấp thụ SO₂ tại nhà máy sản xuất H₂SO₄ theo công nghệ tiếp xúc đơn (single absorption process) – dung môi H₂SO₄ 98% hoặc nước
• Hệ thống kiểm soát phát thải HF và SiF₄ trong sản xuất phân bón superphosphate – dung môi nước hoặc Na₂SiO₃
• Tháp scrubber xử lý khí thải NH₃ từ bồn chứa và thiết bị phản ứng tại nhà máy phân bón – dung môi H₂SO₄ 5–15%



6.2. Ngành điện tử và sản xuất bảng mạch in (PCB)

• Hệ thống xử lý khí thải từ buồng khắc axit (acid etching chamber) chứa HCl, HNO₃, H₂O₂ – tháp PP D1500 với dung môi NaOH
• Tháp scrubber dây chuyền mạ điện: xử lý hơi HCl và H₂SO₄ từ bể mạ niken, kẽm, đồng
• Hệ thống tháp đôi nối tiếp (dual tower system): tháp thứ nhất hấp thụ axit, tháp thứ hai (cũng D1500) hấp thụ kiềm, đảm bảo xử lý hỗn hợp khí phức tạp

6.3. Ngành dệt nhuộm và hoàn tất vải

• Tháp xử lý hơi axit acetic, axit formic và formaldehyde phát sinh từ buồng cố định màu (fixation chamber) và máy văng sấy (stenter machine)
• Hệ thống scrubber xử lý Cl₂ và ClO₂ từ dây chuyền tẩy trắng vải cotton và sợi lanh – dung môi NaOH 10–15%
• Tháp hấp thụ NH₃ từ quy trình nhuộm reactive dye với chất trợ nhuộm kiềm – dung môi H₂SO₄ loãng



6.4. Ngành luyện kim màu và xi mạ

• Tháp scrubber quy mô lớn xử lý SO₂ và SO₃ từ lò nấu chảy kim loại màu (đồng, kẽm, chì) – D1500 lắp song song 2–4 tháp cho lưu lượng lớn
• Hệ thống xử lý HNO₃ và NOₓ (NO, NO₂) từ bể tẩy gỉ kim loại và bể hòa tan axit – dung môi NaOH + H₂O₂
• Tháp hấp thụ hơi HF và HBF₄ từ dây chuyền xử lý bề mặt nhôm và titan – dung môi Ca(OH)₂ hoặc NaOH



6.5. Ngành chế biến thực phẩm và sản xuất đồ uống

• Tháp xử lý NH₃ thoát ra từ hệ thống lạnh amoniac (ammonia refrigeration system) – phòng ngừa sự cố rò rỉ NH₃
• Hệ thống scrubber xử lý CO₂, SO₂ và H₂S từ quy trình lên men và ủ bia, rượu vang
• Tháp hấp thụ hơi axit citric, axit lactic và axit acetic từ dây chuyền sản xuất dấm, nước chấm công nghiệp



6.6. Ngành xử lý chất thải và bảo vệ môi trường

• Tháp scrubber cho lò đốt rác công nghiệp: xử lý HCl, SO₂, HF và dioxin/furan giai đoạn hòa tan trong kiềm – dung môi NaOH 15–20%
• Hệ thống kiểm soát mùi (odor control) tại trạm xử lý nước thải đô thị: tháp PP D1500 xử lý H₂S, mercaptan, amine từ bể kỵ khí
• Tháp hấp thụ khí thải từ nhà máy sản xuất thuốc bảo vệ thực vật và phân bón



7. Hệ Thống Lớp Đệm Và Bộ Phân Phối Lỏng Trong Tháp PP D1500

7.1. Lựa chọn loại đệm cho tháp PP D1500

Loại đệm	Kích cỡ phổ biến	Diện tích bề mặt riêng	Tổn thất áp	Ứng dụng phù hợp
PP Pall Ring	Ø38 / Ø50 mm	102 – 150 m²/m³	Trung bình	Đa dụng, phổ biến nhất cho D1500
PP Intalox Saddle (IMTP)	Ø38 / Ø50 mm	108 – 145 m²/m³	Thấp – Trung bình	Công suất cao, ít flooding
PP Cascade Mini Ring (CMR)	Ø40 / Ø60 mm	98 – 130 m²/m³	Rất thấp	Tốc độ khí cao, vacuum service
PP Raschig Ring	Ø25 / Ø38 mm	125 – 200 m²/m³	Cao	Ứng dụng đặc biệt, ít dùng mới
PP Structured Packing (Mellapak PP)	250Y / 350Y	250 – 350 m²/m³	Rất thấp	Hiệu suất cao, chi phí cao



💡 Cho tháp PP D1500 xử lý khí công nghiệp thông thường (HCl, NH₃, SO₂, H₂S), PP Pall Ring Ø50 mm là lựa chọn tối ưu nhất về mặt kỹ thuật – kinh tế: diện tích bề mặt riêng 102 m²/m³, tổn thất áp trung bình, giá thành thấp và nguồn cung dồi dào.



7.2. Thiết kế bộ phân phối lỏng (liquid distributor)

Bộ phân phối lỏng là bộ phận quyết định sự đồng đều phân phối dung môi trên toàn tiết diện tháp D1500 (1,767 m²). Mật độ điểm phân phối tiêu chuẩn là 40–70 điểm/m², tương ứng 70–125 điểm phân phối cho tháp D1500. Các kiểu bộ phân phối phổ biến:

• Tấm đục lỗ (orifice plate distributor): đơn giản, rẻ, phù hợp lưu lượng dung môi lớn và dung môi sạch
• Ống nhánh dạng cây (pipe arm distributor): phân phối đều hơn, phù hợp dung môi chứa hạt lơ lửng nhẹ
• Máng chảy tràn + lỗ phun (weir trough distributor): chính xác cao, dùng cho ứng dụng đòi hỏi đồng đều tuyệt đối (structured packing)



⚠️ Bộ phân phối lỏng bị tắc hoặc lắp không thăng bằng là nguyên nhân số 1 gây sụt giảm hiệu suất tháp D1500 trong thực tế vận hành. Yêu cầu kiểm tra thủy bình (spirit level) bộ phân phối sau mỗi lần bảo trì và định kỳ vệ sinh lỗ phun 3–6 tháng/lần.



8. Thiết Kế Thủy Lực Và Tính Toán Tháp Hấp Thụ PP D1500

8.1. Quy trình thiết kế thủy lực cơ bản

Thiết kế thủy lực tháp hấp thụ PP D1500 theo phương pháp Height of Transfer Unit (HTU) – Number of Transfer Unit (NTU):

• Bước 1: Xác định dữ liệu đầu vào – lưu lượng khí (Qg), nồng độ chất ô nhiễm đầu vào (y_in) và yêu cầu đầu ra (y_out), loại dung môi và nồng độ, nhiệt độ vận hành
• Bước 2: Tính số đơn vị truyền khối NTU = ln[(y_in/y_out) × (1 – 1/A) + 1/A] / (1 – 1/A), trong đó A = hệ số hấp thụ (absorption factor) = L/(m×G)
• Bước 3: Xác định chiều cao đơn vị truyền khối HTU từ dữ liệu thực nghiệm hoặc tính toán theo mô hình two-film theory
• Bước 4: Chiều cao lớp đệm Z = NTU × HTU (mét)
• Bước 5: Kiểm tra điều kiện flooding – vận tốc khí thực tế < 70% vận tốc flooding theo biểu đồ GPDC (Generalized Pressure Drop Correlation) hoặc biểu đồ Eckert
• Bước 6: Tính tổn thất áp qua lớp đệm và toàn bộ hệ thống để chọn công suất quạt hút phù hợp

8.2. Ví dụ tính toán nhanh cho tháp PP D1500 xử lý NH₃

Thông số đầu vào	Giá trị	Thông số kết quả	Giá trị
Lưu lượng khí thải	30.000 m³/h	Vận tốc khí bề mặt (u)	4,71 m/s → Điều chỉnh 2,0 m/s
Nồng độ NH₃ đầu vào	500 ppmv	Đường kính tháp yêu cầu	D1500 mm (đã cho)
Yêu cầu đầu ra	≤ 20 ppmv (hiệu suất 96%)	NTU (số đơn vị truyền khối)	≈ 4,5 đơn vị
Dung môi	H₂SO₄ 3% (w/w)	HTU (chiều cao đơn vị truyền khối)	≈ 0,65 m (PP Pall Ring 50mm)
Nhiệt độ khí vào	45°C	Chiều cao lớp đệm Z = NTU × HTU	≈ 2,9 m → Chọn 3.000 mm
L/G ratio	5 L/m³	Tổn thất áp lớp đệm	≈ 450 Pa (2 mmHg/m × 3m)



9. Tiêu Chí Lựa Chọn Và Đặt Hàng Tháp PP D1500 Đúng Kỹ Thuật

Để tránh những sai lầm tốn kém, kỹ sư và nhà đầu tư cần cung cấp đầy đủ thông tin kỹ thuật sau khi đặt hàng tháp PP D1500:



Hạng mục thông tin	Chi tiết cần cung cấp	Tại sao quan trọng
Thành phần khí đầu vào	Tên & nồng độ từng cấu tử (kể cả vi lượng), độ ẩm tương đối	Quyết định khả năng kháng hóa chất của PP và loại đệm
Lưu lượng & điều kiện khí	Lưu lượng m³/h (điều kiện thực), nhiệt độ, áp suất	Tính toán đường kính, vận tốc và tổn thất áp
Yêu cầu hiệu suất xử lý	Nồng độ đầu vào và yêu cầu đầu ra (mg/m³ hoặc ppmv)	Xác định NTU và chiều cao lớp đệm cần thiết
Loại và nồng độ dung môi	Thành phần hóa học, nồng độ vận hành, nhiệt độ dung môi vào	Kiểm tra tương thích PP, thiết kế bơm và bộ phân phối
Tiêu chuẩn phát thải áp dụng	QCVN 19, QCVN 20 hoặc tiêu chuẩn nước ngoài (EPA, EU)	Xác nhận hiệu suất xử lý yêu cầu của tháp
Điều kiện lắp đặt	Trong nhà / ngoài trời, chiều cao nền đặt, tải trọng nền móng cho phép	Thiết kế kết cấu đỡ, chống UV (nếu ngoài trời)
Yêu cầu phụ kiện tích hợp	Bơm hồi lưu, quạt hút, thiết bị đo lường, hệ thống cấp dung môi tự động	Đảm bảo tương thích vật liệu toàn hệ thống
Tiêu chuẩn chế tạo yêu cầu	DVS 2205, ISO 16135 hoặc tiêu chuẩn nội bộ dự án	Xác định yêu cầu kiểm tra chất lượng và hồ sơ nghiệm thu



10. Lắp Đặt, Vận Hành Và Bảo Trì Tháp PP D1500

10.1. Lắp đặt – Những điểm kỹ thuật then chốt

• Nền móng: mặt bằng phẳng tuyệt đối (độ lệch ≤ 2 mm/m), chịu tải trọng tối thiểu tháp + dung môi đầy + gió (thường 8.000 – 15.000 kg tùy chiều cao tháp)
• Định vị thăng bằng: kiểm tra bằng thủy bình laser, độ thẳng đứng ≤ H/1000 mm (ví dụ tháp cao 8 m → độ nghiêng cho phép ≤ 8 mm)
• Kết nối đường ống: lắp khớp giãn nở nhiệt (expansion joint) PP hoặc PTFE tại tất cả điểm kết nối ống cứng để tránh ứng suất nhiệt truyền vào thân tháp
• Nối đất (grounding): bắt buộc cho tháp xử lý khí có hơi dễ cháy hoặc đặt gần thiết bị điện – dùng dây đồng nối thanh tiếp địa theo TCVN 9385
• Thử thủy lực (hydrostatic test): đổ đầy nước sạch, giữ 24 giờ kiểm tra rò rỉ mối hàn trước khi đưa vào vận hành hóa chất



10.2. Vận hành – Thông số cần giám sát liên tục

Thông số vận hành	Giá trị cảnh báo	Giá trị dừng máy khẩn	Phương pháp đo
Nhiệt độ khí vào tháp	> 80°C	> 95°C	Cảm biến nhiệt điện trở PT100
Tổn thất áp qua lớp đệm	> 150% giá trị thiết kế	> 200% (tắc nghẽn nặng)	Áp kế vi sai (differential pressure gauge)
Mức dung môi trong sump	Thấp hơn mức min 20 cm	Dưới mức hút bơm	Cảm biến mức siêu âm / phao
pH dung môi đầu ra (nếu có giám sát)	pH > 9 (dung môi kiềm bão hòa) hoặc pH < 2 (axit bão hòa)	Tùy quy trình	Đầu đo pH online
Lưu lượng dung môi hồi lưu	< 80% giá trị thiết kế	< 60% giá trị thiết kế	Đồng hồ lưu lượng điện từ
Nồng độ chất ô nhiễm đầu ra	> 80% QCCP (quy chuẩn cho phép)	> 100% QCCP	Thiết bị phân tích khí online / lấy mẫu định kỳ



10.3. Bảo trì định kỳ – Lịch kiểm tra khuyến nghị

• Hàng ngày: Kiểm tra lưu lượng dung môi, mức sump, nhiệt độ khí vào, tổn thất áp và ghi nhật ký vận hành
• Hàng tuần: Lấy mẫu dung môi kiểm tra nồng độ và pH; kiểm tra rò rỉ tại các mặt bích và nozzle
• Hàng tháng: Kiểm tra tình trạng bơm hồi lưu (mechanical seal, impeller), van điều khiển và thiết bị đo
• 3–6 tháng: Vệ sinh bộ phân phối lỏng (thông lỗ phun), kiểm tra bộ tách sương (rửa ngược bằng nước), kiểm tra lớp đệm phía trên tầng đệm
• 1–2 năm: Kiểm tra toàn bộ nội thất tháp qua cửa người – mức độ tắc nghẽn đệm, tình trạng mối hàn nội thất, kiểm tra spark test (điện áp 20kV) cho vùng nghi ngờ
• 3–5 năm: Đo siêu âm độ dày thành tháp tại các điểm đánh dấu; thay thế gioăng mặt bích và nozzle nếu có dấu hiệu lão hóa



11. Câu Hỏi Thường Gặp (FAQ)

❓ Tháp PP D1500 có xử lý được khí có nhiệt độ cao trên 90°C không?

Không nên cho khí có nhiệt độ > 90°C tiếp xúc trực tiếp với thân tháp PP vì vượt giới hạn làm việc liên tục của PP (90°C). Giải pháp kỹ thuật đúng là: (1) Lắp bộ làm mát khí trước tháp (quench cooler hoặc spray cooler) để hạ nhiệt độ khí xuống < 80°C trước khi vào tháp PP; (2) Hoặc dùng tháp FRP Vinyl Ester cho giai đoạn nhiệt độ cao, tháp PP D1500 cho giai đoạn tiếp theo đã nguội. Tuyệt đối không dùng vật liệu cách nhiệt bên ngoài để “che” nhiệt độ cao bên trong tháp PP – điều này không bảo vệ được thân tháp.



❓ Một tháp PP D1500 có đủ để xử lý nhiều loại khí axit hỗn hợp cùng lúc không?

Phụ thuộc vào thành phần hỗn hợp và yêu cầu hiệu suất. Trường hợp hỗn hợp axit (HCl + H₂SO₄ + HF) với dung môi NaOH: một tháp D1500 có thể xử lý đồng thời với hiệu suất cao vì tất cả đều phản ứng với kiềm. Trường hợp hỗn hợp axit + kiềm (HCl + NH₃) cần thiết kế hệ thống hai tháp nối tiếp: tháp thứ nhất dung môi axit để hấp thụ NH₃, tháp thứ hai dung môi kiềm để hấp thụ HCl, hoặc ngược lại tùy thành phần ưu thế. Không thể dùng một dung môi trung tính cho cả axit và kiềm vì hiệu suất sẽ rất thấp.



❓ Lớp đệm PP trong tháp D1500 cần thay sau bao lâu?

Đệm PP trong điều kiện vận hành bình thường (hóa chất phù hợp, không hạt rắn cứng, nhiệt độ đúng thiết kế) có tuổi thọ 8–15 năm. Dấu hiệu cần thay đệm: tổn thất áp tăng >30% so với ban đầu sau khi đã vệ sinh, đệm bị vỡ vụn (kiểm tra qua cửa người) hoặc hiệu suất hấp thụ giảm không giải thích được sau khi đã kiểm tra tất cả các yếu tố khác. Lưu ý: chỉ thay đệm khi thực sự cần thiết – việc thay đệm sớm không cần thiết gây lãng phí và ngừng máy không có lý do.



❓ Chi phí đầu tư (CAPEX) tham khảo cho một hệ thống tháp hấp thụ PP D1500 hoàn chỉnh là bao nhiêu?

Chi phí tham khảo cho một hệ thống hoàn chỉnh (tháp PP D1500 + bơm hồi lưu + bồn dung môi + đường ống + giá đỡ + lắp đặt cơ khí, không bao gồm hệ thống điện-tự động hóa) tại Việt Nam dao động trong khoảng 350 – 750 triệu VNĐ tùy chiều cao tháp, loại đệm, yêu cầu phụ kiện và tiêu chuẩn chế tạo. Khoảng giá này có thể thay đổi đáng kể tùy nhà cung cấp và thời điểm. Luôn yêu cầu báo giá kèm bản vẽ kỹ thuật, datasheet thiết bị và tiêu chuẩn chế tạo áp dụng để so sánh chính xác.

 Kết Luận

Tháp hấp thụ PP D1500 xứng đáng với vị thế là “workhorse” của ngành kiểm soát khí thải công nghiệp Việt Nam. Sự kết hợp hoàn hảo giữa kích thước tối ưu cho lưu lượng công nghiệp vừa và lớn, đặc tính kháng hóa chất xuất sắc của Polypropylene, chi phí đầu tư hợp lý và tính linh hoạt trong chế tạo – lắp đặt đã tạo nên sức hút bền vững của dòng sản phẩm này.

Tuy nhiên, để khai thác tối đa tiềm năng của tháp PP D1500, ba yếu tố then chốt không thể bỏ qua: (1) thiết kế thủy lực chính xác dựa trên dữ liệu quá trình thực tế, (2) kiểm soát chất lượng chế tạo nghiêm ngặt với 100% spark test mối hàn, và (3) vận hành đúng thông số kết hợp bảo trì định kỳ chủ động. Ba yếu tố này quyết định liệu tháp PP D1500 sẽ vận hành ổn định 15–18 năm hay phải thay thế sớm sau 3–5 năm.
