Xử Lý Khí SO₂ Từ Lò Hơi Sinh Khối, Than, Dầu FO Bằng Tháp Hấp Thụ Nhựa PP

Giới Thiệu: Vấn Đề Phát Thải SO₂ Từ Lò Hơi Công Nghiệp

Trong các cơ sở sản xuất công nghiệp sử dụng lò hơi đốt nhiên liệu sinh khối (biomass), than đá và dầu FO (Fuel Oil), khí lưu huỳnh dioxide (SO₂) là một trong những chất ô nhiễm không khí nguy hiểm nhất phát sinh trong quá trình đốt cháy. Đây là sản phẩm tất yếu khi các hợp chất lưu huỳnh hữu cơ và vô cơ có trong nhiên liệu bị oxy hóa ở nhiệt độ cao.

Theo QCVN 19:2009/BTNMT (sửa đổi, bổ sung bởi QCVN 19:2022/BTNMT), nồng độ SO₂ tối đa cho phép trong khí thải công nghiệp dao động từ 300–500 mg/Nm³ tùy theo công suất lò và vùng nhạy cảm môi trường. Với hàm lượng lưu huỳnh trong than nội địa từ 0,5–3% và dầu FO từ 2–4%, nồng độ SO₂ trong khói thải thô thường vượt ngưỡng cho phép từ 5 đến 20 lần, đòi hỏi hệ thống xử lý khí thải đạt tiêu chuẩn phải được lắp đặt bắt buộc.

Tháp hấp thụ chế tạo từ nhựa Polypropylene (PP) hiện đang là giải pháp kỹ thuật được ưu tiên lựa chọn trong công nghệ kiểm soát phát thải SO₂ tại Việt Nam và nhiều quốc gia trong khu vực Đông Nam Á — nhờ tính kháng hóa chất vượt trội, chi phí đầu tư hợp lý và hiệu suất hấp thụ cao.

---

Nguồn Gốc và Đặc Tính Phát Thải SO₂ Theo Từng Loại Nhiên Liệu

1. Lò Hơi Đốt Than Đá (Coal-Fired Boiler)

Than đá — bao gồm than antraxit, than bitum và than bán bitum — chứa lưu huỳnh ở dạng pyrit (FeS₂), sulfat vô cơ và lưu huỳnh hữu cơ. Quá trình đốt cháy tạo ra phản ứng oxy hóa:

S + O₂ → SO₂ (ΔH = −296,8 kJ/mol)

Nồng độ SO₂ trong khói thải lò hơi than thường nằm trong khoảng 1.500–8.000 mg/Nm³, một số loại than nhập khẩu có hàm lượng lưu huỳnh thấp hơn (0,3–0,5%) nhưng vẫn đòi hỏi hệ thống kiểm soát khí thải đầy đủ. Nhiệt độ khói thải ra khỏi buồng đốt dao động từ 150–300°C, cần được làm nguội trước khi đưa vào tháp hấp thụ ướt.

2. Lò Hơi Đốt Dầu FO (Heavy Fuel Oil Boiler)

Dầu FO (còn gọi là mazut hoặc dầu nặng) có hàm lượng lưu huỳnh từ 1,5–4% theo khối lượng, tùy theo nguồn gốc và cấp dầu (FO No.6, FO 3500S…). Khói thải từ lò hơi đốt dầu FO có đặc điểm:

• Nồng độ SO₂ cao: 2.000–6.000 mg/Nm³
• Nhiệt độ khí thải: 180–250°C
• Hàm lượng SO₃ (acid sulfuric dạng mù) thường chiếm 1–3% tổng lưu huỳnh, gây ăn mòn thiết bị nếu không được xử lý đúng cách
• Khói thải kèm theo muội dầu (soot) và hydrocarbon chưa cháy hết

3. Lò Hơi Đốt Sinh Khối (Biomass Boiler)

Nhiên liệu sinh khối như trấu, mùn cưa, dăm gỗ, bã mía, vỏ hạt điều có hàm lượng lưu huỳnh thấp hơn đáng kể (0,05–0,3%) so với than và dầu. Tuy nhiên, khi đốt cháy khối lượng lớn (≥5 tấn/giờ), nồng độ SO₂ phát sinh vẫn có thể đạt 300–1.500 mg/Nm³ — vượt ngưỡng QCVN tại vùng nhạy cảm. Ngoài ra, khói thải sinh khối còn chứa:

• Bụi tro bay (fly ash) với nồng độ cao: 3.000–15.000 mg/Nm³
• Hơi axit HCl từ nhiên liệu chứa clo (đặc biệt là rơm rạ)
• Khí CO và NOₓ với nồng độ biến động theo chế độ cháy

---

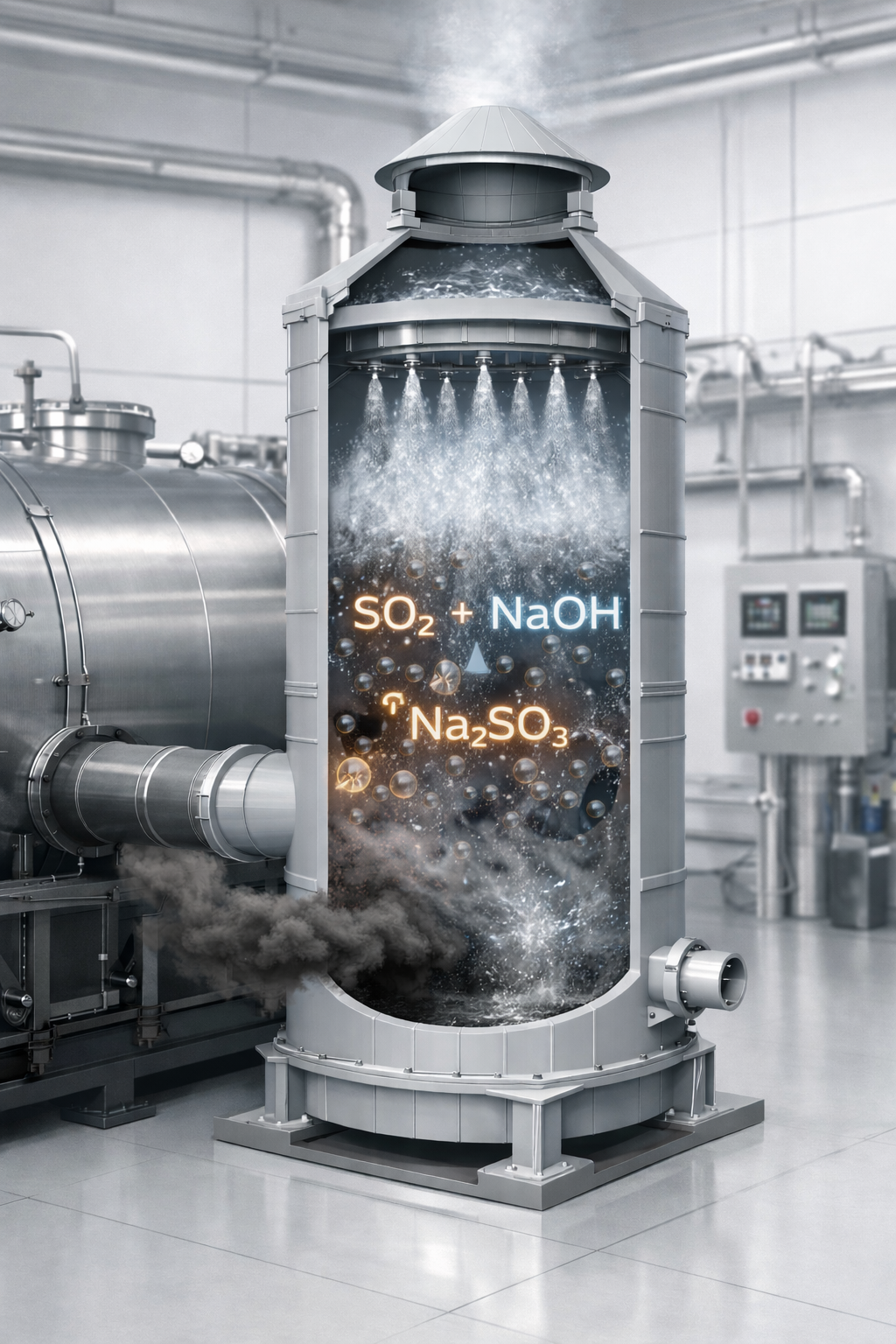

Cơ Chế Hấp Thụ SO₂ Trong Tháp Ướt (Wet Scrubbing Mechanism)

Công nghệ hấp thụ ướt (wet absorption/scrubbing) là phương pháp desulfurization được ứng dụng rộng rãi nhất trong xử lý khí thải công nghiệp quy mô vừa và lớn. Nguyên lý hoạt động dựa trên sự tiếp xúc pha khí–lỏng, trong đó SO₂ bị hấp thụ vào dung dịch hấp thụ theo cơ chế hóa học hoặc vật lý.

Dung Dịch Hấp Thụ Phổ Biến

a) Dung dịch NaOH (Xút công nghiệp – nồng độ 5–15%)

Phản ứng hóa học diễn ra theo hai giai đoạn:

SO₂ + 2NaOH → Na₂SO₃ + H₂O
SO₂ + Na₂SO₃ + H₂O → 2NaHSO₃

Hiệu suất hấp thụ đạt 95–99% tại pH ≥ 8. Đây là lựa chọn phổ biến nhất tại Việt Nam do dễ vận hành và chi phí hóa chất chấp nhận được.

b) Dung dịch Ca(OH)₂ (Sữa vôi – Lime Slurry)

SO₂ + Ca(OH)₂ → CaSO₃ + H₂O
CaSO₃ + ½O₂ → CaSO₄ (thạch cao – gypsum)

Phương pháp FGD vôi đá vôi (Limestone-Gypsum FGD) này phổ biến trong các nhà máy nhiệt điện quy mô lớn. Nhược điểm: dễ tắc nghẽn đường ống và đầu phun do kết tủa CaSO₃/CaSO₄, đòi hỏi thiết bị chế tạo bằng vật liệu đặc biệt.

c) Dung dịch Na₂CO₃ hoặc nước biển (đặc thù)

Ứng dụng trong một số trường hợp đặc biệt như nhà máy ven biển hoặc khi nguồn kiềm dư thừa từ quy trình sản xuất.

---

Tháp Hấp Thụ Nhựa PP – Giải Pháp Tối Ưu Cho Quy Mô Vừa Và Nhỏ

Tại Sao Chọn Vật Liệu Polypropylene (PP)?

Polypropylene (PP) là polymer nhiệt dẻo thuộc nhóm polyolefin, với cấu trúc phân tử [-CH₂-CH(CH₃)-]ₙ mang lại những đặc tính kỹ thuật vượt trội trong môi trường ăn mòn:

Trong điều kiện xử lý SO₂, dung dịch hấp thụ trong tháp có tính axit yếu (pH 4–6) hoặc kiềm (pH 8–12) tùy theo hóa chất sử dụng. Tháp PP chịu đựng xuất sắc cả hai môi trường này mà không cần lớp phủ bảo vệ bổ sung.

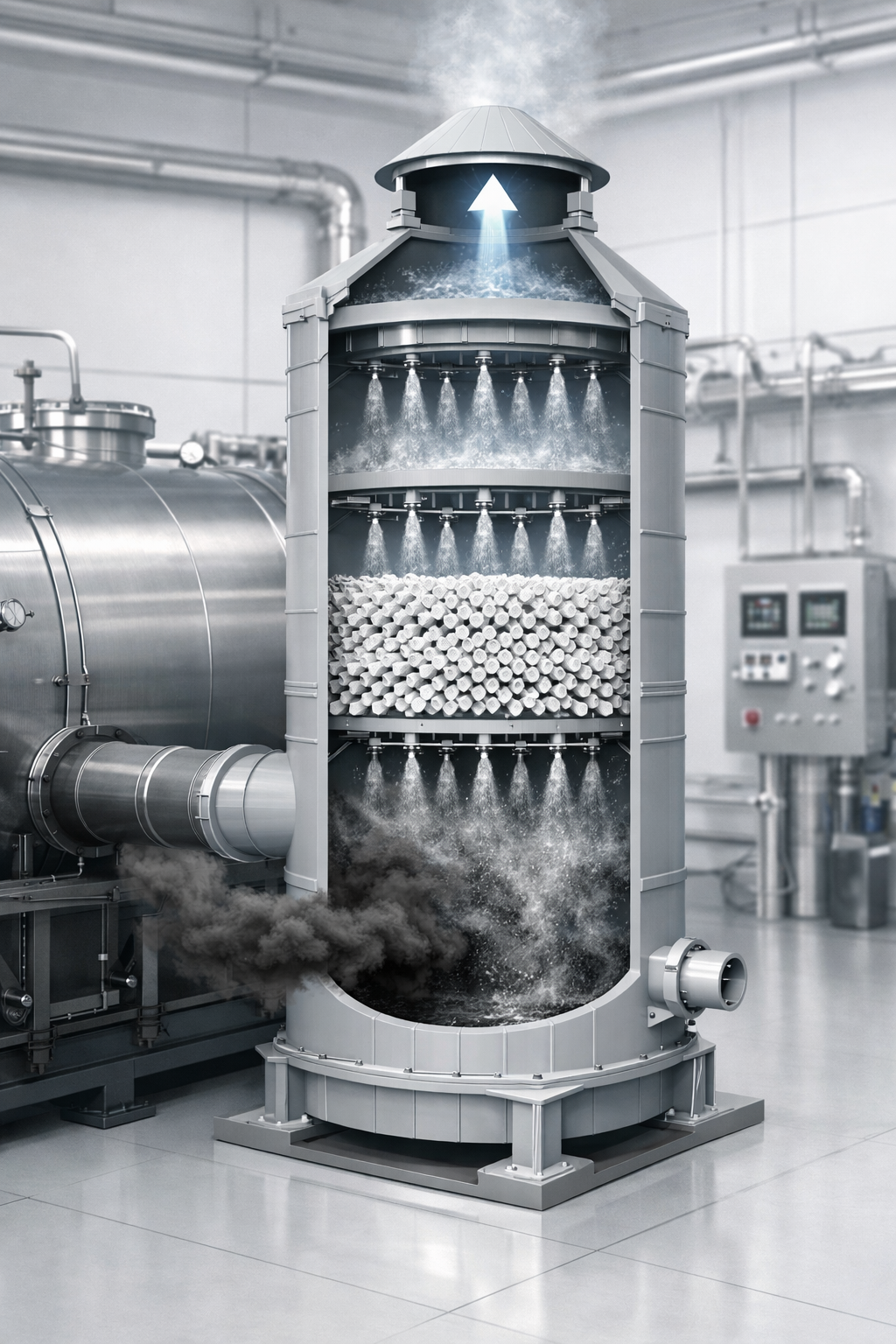

Cấu Tạo Tháp Hấp Thụ PP Xử Lý SO₂

Một tháp hấp thụ PP hoàn chỉnh trong hệ thống xử lý khí thải lò hơi bao gồm các bộ phận chính:

1. Thân tháp (Tower Shell) Được chế tạo từ tấm PP dày 8–20 mm tùy áp suất thiết kế, liên kết bằng phương pháp hàn nhiệt (hot gas welding) hoặc hàn ma sát. Đường kính tháp từ Ø400 mm đến Ø3.000 mm, chiều cao từ 2 m đến 12 m tùy công suất xử lý.

2. Đệm tháp – Packing Media Lớp đệm tiếp xúc pha khí–lỏng thường dùng:

• Đệm vòng Raschig PP (Raschig Rings): kích thước 25, 38, 50 mm
• Đệm Pall Ring PP: hiệu suất tiếp xúc cao hơn Raschig 20–30%
• Đệm cấu trúc PP (structured packing): dùng cho tháp đường kính lớn, giảm tổn thất áp suất

Chiều cao lớp đệm thường từ 2–4 m cho một tầng hấp thụ, có thể bố trí 2–3 tầng nối tiếp để đạt hiệu suất cao hơn.

3. Hệ thống phân phối dung dịch (Liquid Distributor) Đầu phun PP hoặc đĩa phân phối PP được thiết kế đảm bảo mật độ tưới đều (irrigation density) tối thiểu 5–10 m³/m²·h trên toàn tiết diện tháp. Phân phối đều dung dịch là yếu tố quyết định hiệu suất hấp thụ.

4. Bộ tách mù (Mist Eliminator) Tấm tách mù dạng chevron (zigzag) hoặc lưới sợi PP được lắp đặt phía trên lớp đệm nhằm thu hồi các hạt dung dịch li ti (<10 µm) bị cuốn theo dòng khí ra ngoài. Hiệu suất tách mù đạt ≥98% cho hạt kích thước >3 µm.

5. Sump – Bể chứa đáy tháp Bể chứa dung dịch hấp thụ tuần hoàn tích hợp tại đáy tháp, dung tích 10–30% lưu lượng dung dịch tuần hoàn/phút. Trang bị đầu đo pH, cảm biến mức và van xả thải định kỳ.

---

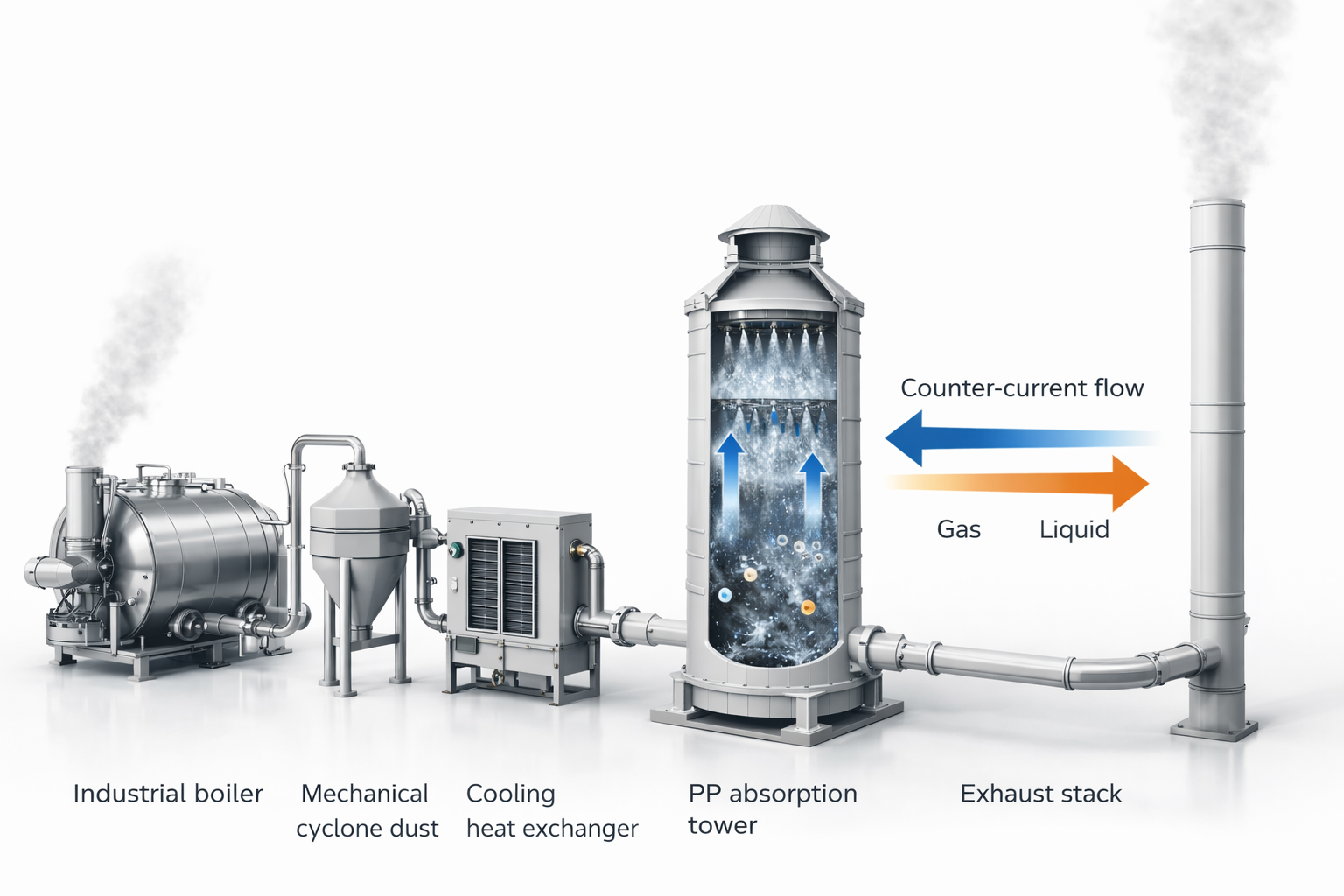

Hệ Thống Xử Lý Khí SO₂ Tổng Thể – Quy Trình Công Nghệ

Hệ thống xử lý khí thải lò hơi hoàn chỉnh bao gồm nhiều công đoạn xử lý nối tiếp:

Giai Đoạn 1: Làm Nguội Và Tiền Xử Lý Khói Thải

Khói thải ra khỏi buồng đốt ở nhiệt độ 150–300°C cần được làm nguội xuống dưới 60°C trước khi vào tháp PP (giới hạn nhiệt độ làm việc của PP). Thiết bị làm nguội có thể là:

• Tháp làm nguội trực tiếp (quench tower) phun nước làm nguội đoạn nhiệt
• Thiết bị trao đổi nhiệt ống vỏ (shell & tube heat exchanger) bằng thép + lớp phủ
• Buồng lắng bụi + cyclone kết hợp làm nguội bằng không khí pha loãng

Giai Đoạn 2: Xử Lý Bụi (Tùy Chọn)

Với lò đốt than và sinh khối, tải lượng bụi tro bay rất cao, cần xử lý bụi trước tháp hấp thụ bằng:

• Buồng lắng bụi trọng lực
• Cyclone đơn hoặc đa cụm
• Túi lọc vải (Bag Filter) – hiệu suất >99%, phù hợp khi bụi mịn PM2.5 cần kiểm soát

Giai Đoạn 3: Hấp Thụ SO₂ Trong Tháp PP

Khí thải sau làm nguội và tách bụi được đưa vào tháp hấp thụ PP theo hướng dòng ngược chiều (counter-current flow) — khí đi từ dưới lên, dung dịch hấp thụ từ trên xuống. Cơ chế dòng ngược chiều tối ưu hóa gradient nồng độ và hiệu suất truyền khối.

Thông số thiết kế điển hình:

Giai Đoạn 4: Xử Lý Và Thải Bỏ Dung Dịch Hấp Thụ Đã Qua Sử Dụng

Dung dịch Na₂SO₃/NaHSO₃ sinh ra trong quá trình hấp thụ là chất thải lỏng không nguy hại tại nồng độ thấp, nhưng cần xử lý trước khi xả ra nguồn tiếp nhận. Phương án phổ biến:

• Trung hòa bằng H₂SO₄ loãng hoặc HCl rồi xả vào hệ thống XLNT tập trung
• Oxy hóa Na₂SO₃ → Na₂SO₄ (sulfat natri – sản phẩm thương mại có giá trị)
• Bốc hơi cưỡng bức thu hồi muối natri sulfat khan (sodium sulfate anhydrous)

---

Thiết Kế Hệ Thống: Các Thông Số Kỹ Thuật Cần Xác Định

Khi thiết kế hệ thống xử lý SO₂ cho lò hơi công nghiệp, kỹ sư cần xác định các thông số đầu vào sau:

Dữ Liệu Nguồn Thải Cần Khảo Sát

1. Lưu lượng khí thải (Nm³/h) – tính toán từ phương trình cháy lý thuyết, thực đo bằng pitot tube
2. Nồng độ SO₂ đầu vào (mg/Nm³) – phân tích bằng phương pháp hấp thụ hydrogen peroxide (TCVN 6137)
3. Nhiệt độ và độ ẩm khói thải
4. Hàm lượng bụi, HCl, NOₓ đi kèm – ảnh hưởng đến lựa chọn hóa chất và thiết kế tháp
5. Nồng độ SO₂ đầu ra yêu cầu (mg/Nm³) – theo QCVN 19 và yêu cầu cụ thể của Báo cáo ĐTM

Tính Toán Kích Thước Tháp

Đường kính tháp hấp thụ được tính dựa trên lưu lượng khí và vận tốc dòng khí chọn:

D = √(4Q / π·u·3600) (m)

Trong đó:

• Q: lưu lượng khí thực tế (m³/h)
• u: vận tốc khí trong tháp (m/s), thường chọn 1,5–2,0 m/s

Chiều cao lớp đệm được xác định theo phương pháp số đơn vị truyền khối NTU (Number of Transfer Units):

Z = HTU × NTU

Với HTU (Height of Transfer Unit) phụ thuộc vào loại đệm và điều kiện thủy động lực học trong tháp.

---

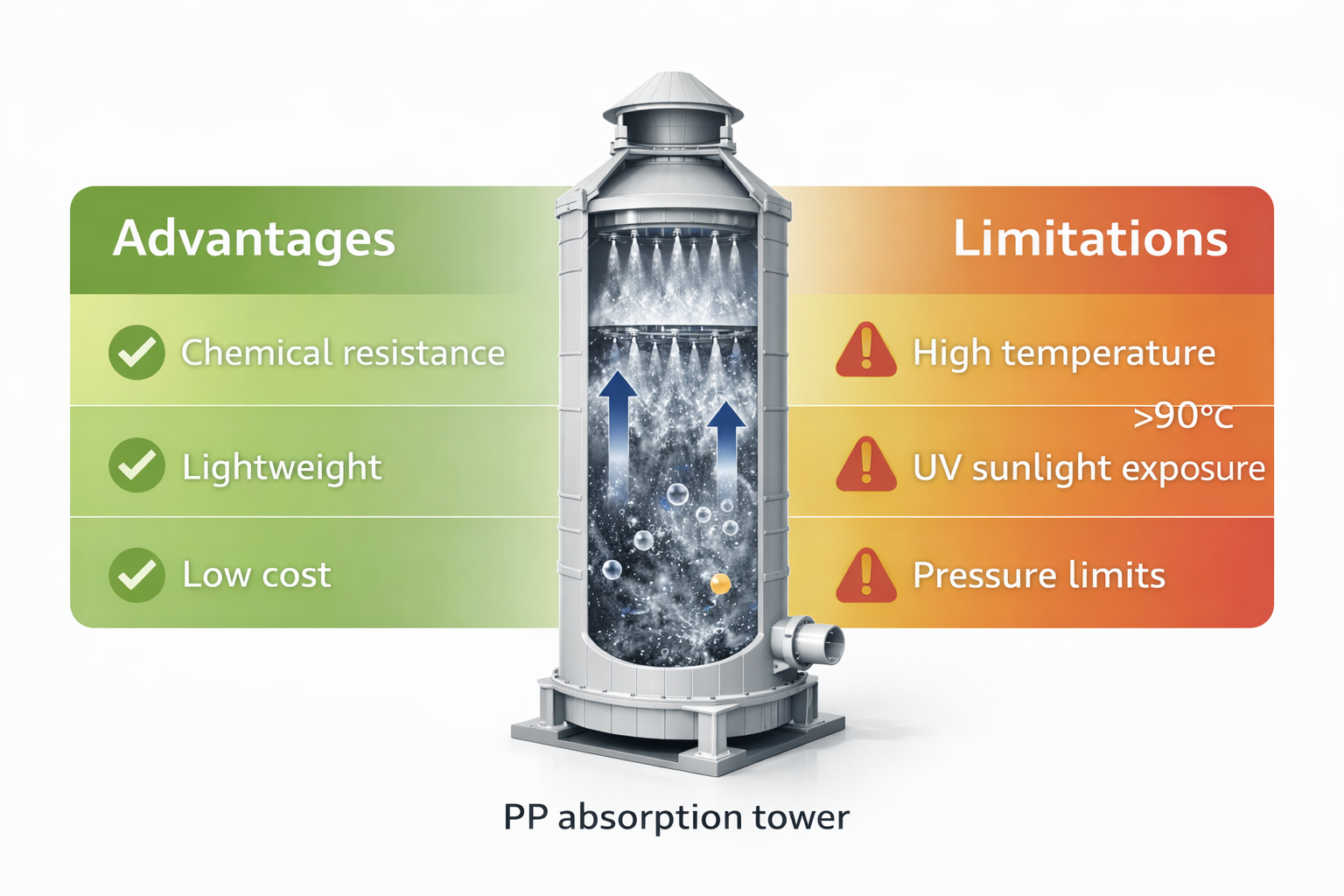

Ưu Điểm và Hạn Chế Của Tháp Hấp Thụ PP

Ưu Điểm Nổi Bật

✔ Kháng hóa chất toàn diện: Nhựa PP chịu được dung dịch NaOH, Na₂SO₃, H₂SO₃, HCl và hầu hết các dung môi vô cơ ở nhiệt độ làm việc dưới 80°C.

✔ Không cần sơn phủ hay lớp bảo vệ bổ sung: Khác với tháp thép phải phủ epoxy/rubber lining tốn kém, tháp PP hoạt động bền vững trong môi trường ăn mòn mà không cần bảo dưỡng định kỳ phức tạp.

✔ Trọng lượng nhẹ: Khối lượng tháp PP chỉ bằng 10–15% tháp thép cùng kích thước, giảm tải trọng kết cấu móng và chi phí lắp đặt.

✔ Chế tạo linh hoạt: Có thể gia công tại xưởng hoặc lắp đặt tại công trình theo modular, thuận tiện cho vị trí lắp đặt hạn chế mặt bằng.

✔ Chi phí đầu tư thấp hơn: So với tháp titan hoặc FRP (Fiberglass Reinforced Plastic), tháp PP có giá thành thấp hơn 20–40% cho cùng thông số kỹ thuật.

Hạn Chế Cần Lưu Ý

✘ Giới hạn nhiệt độ: PP bắt đầu biến dạng ở nhiệt độ >90°C, do đó bắt buộc phải làm nguội khói thải trước khi đưa vào tháp. Với lò hơi dầu FO nhiệt độ cao, giai đoạn làm nguội chiếm thêm chi phí đáng kể.

✘ Chịu áp kém: Không phù hợp cho hệ thống áp suất dương lớn (>0,5 bar). Tháp PP chủ yếu hoạt động ở chế độ áp suất xấp xỉ khí quyển.

✘ Dễ lão hóa bởi UV: Tháp PP lắp đặt ngoài trời cần sơn phủ UV hoặc dùng grade PP có phụ gia chống tia cực tím.

✘ Kích thước hạn chế: Tháp PP thường không kinh tế với đường kính >3.000 mm. Với lưu lượng khí thải rất lớn (>50.000 Nm³/h), nên xem xét tháp FRP hoặc tháp thép lót cao su.

---

Tiêu Chuẩn Thiết Kế và Quy Định Pháp Lý Liên Quan

Hệ thống xử lý khí thải SO₂ tại Việt Nam phải tuân thủ đồng thời các quy chuẩn kỹ thuật và văn bản pháp lý sau:

• QCVN 19:2009/BTNMT – Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp đối với bụi và các chất vô cơ
• QCVN 22:2009/BTNMT – Khí thải công nghiệp nhiệt điện
• TCVN ISO 11843 – Phương pháp đo và phân tích khí SO₂ trong không khí
• Nghị định 08/2022/NĐ-CP – Quy định chi tiết Luật Bảo vệ Môi trường về kiểm soát khí thải
• Thông tư 10/2021/TT-BTNMT – Hướng dẫn quan trắc khí thải tự động liên tục (CEMS) — bắt buộc với nguồn thải >50.000 Nm³/h hoặc công suất lò hơi >20 tấn hơi/giờ

---

Ứng Dụng Thực Tế và Quy Mô Phù Hợp

Tháp hấp thụ PP xử lý SO₂ được ứng dụng hiệu quả trong các ngành công nghiệp sau tại Việt Nam:

• Nhà máy chế biến gỗ, MDF, ván ép – lò hơi đốt mùn cưa, phế phẩm gỗ
• Nhà máy chế biến thủy sản – lò hơi đốt than hoặc dầu FO cung cấp nhiệt sấy
• Nhà máy dệt nhuộm, giấy – lò hơi than/dầu FO công suất 5–50 tấn hơi/giờ
• Cơ sở sản xuất gạch gốm, vật liệu xây dựng – lò nung sử dụng than hoặc biomass
• Khu công nghiệp tập trung – hệ thống lò hơi trung tâm đốt than
• Nhà máy chế biến mía đường – lò hơi đốt bã mía công suất lớn

Phạm vi công suất xử lý điển hình:

(Chi phí mang tính tham khảo, không bao gồm hệ thống làm nguội và tách bụi phía trước)

---

Vận Hành và Bảo Dưỡng Hệ Thống

Quy Trình Vận Hành Chuẩn

1. Kiểm tra trước khởi động: mức dung dịch trong sump, nồng độ NaOH (đo bằng máy đo pH hoặc chuẩn độ), trạng thái bơm tuần hoàn, đầu phun
2. Khởi động bơm tuần hoàn trước khi cho khí thải vào tháp tối thiểu 2 phút
3. Điều chỉnh pH dung dịch trong dải 9–12 bằng cách bổ sung NaOH tự động hoặc thủ công
4. Theo dõi tổn thất áp suất qua tháp – tăng đột biến ΔP có thể báo hiệu tắc nghẽn đệm
5. Xả thải và bổ sung dung dịch định kỳ khi nồng độ Na₂SO₃ vượt 15% để duy trì hiệu suất hấp thụ

Bảo Dưỡng Định Kỳ

• Hàng tuần: Kiểm tra và vệ sinh đầu phun PP, đo pH và nồng độ dung dịch
• Hàng tháng: Kiểm tra lớp đệm, tấm tách mù; vệ sinh sump đáy tháp
• 6 tháng/lần: Kiểm tra toàn diện thân tháp, mối hàn PP; kiểm tra rung động bơm, hiệu suất tổng thể hệ thống
• Hàng năm: Quan trắc khí thải đầu ra theo QCVN (bắt buộc nộp báo cáo cơ quan quản lý)

---

Kết Luận

Tháp hấp thụ nhựa PP là giải pháp kỹ thuật tối ưu và kinh tế cho bài toán xử lý khí SO₂ từ lò hơi đốt sinh khối, than và dầu FO tại các cơ sở công nghiệp quy mô vừa và nhỏ ở Việt Nam. Với ưu thế về độ bền hóa học, chi phí vòng đời thấp, hiệu suất hấp thụ cao lên đến 99% và khả năng tùy biến thiết kế theo từng đặc tính nguồn thải cụ thể, hệ thống tháp hấp thụ PP đáp ứng đầy đủ yêu cầu pháp lý về kiểm soát phát thải SO₂ theo QCVN 19 hiện hành.

Để đảm bảo hệ thống hoạt động hiệu quả và bền vững, doanh nghiệp cần làm việc với đơn vị tư vấn – thiết kế – thi công có kinh nghiệm trong lĩnh vực kỹ thuật môi trường, thực hiện khảo sát kỹ lưỡng đặc tính khí thải đầu vào và tuân thủ quy trình vận hành – bảo dưỡng theo tiêu chuẩn kỹ thuật.

---

Bài viết được biên soạn bởi đội ngũ chuyên gia kỹ thuật môi trường — Cập nhật theo QCVN 19:2022/BTNMT và các quy định pháp lý hiện hành
