Tìm hiểu cách xử lý khí thải bằng tháp hấp thụ PP với hướng dẫn tính toán kích thước chuẩn 2026. Tối ưu hiệu suất, giảm chi phí và đáp ứng quy chuẩn môi trường.
Sai một ly trong khâu tính toán, đi cả hệ thống. Đây là cách các kỹ sư môi trường tính đúng kích thước tháp xử lý khí thải ngay từ lần đầu tiên.
Nếu doanh nghiệp của bạn đang vận hành dây chuyền sản xuất phát sinh khí thải ăn mòn — như HCl, HF, SO₂, NH₃ hay hơi axit từ xi mạ, hóa chất, nhựa — thì việc lựa chọn đúng công suất và thiết kế tháp xử lý khí thải không phải là bước “làm cho có”. Đây chính là yếu tố quyết định hệ thống có đạt chuẩn khí thải hay không, có bền theo thời gian hay xuống cấp sau vài tháng vận hành.
Bài viết này tổng hợp toàn bộ công thức, bảng chọn model và những sai lầm phổ biến nhất khi thiết kế tháp xử lý khí thải bằng vật liệu PP (Polypropylene), áp dụng cho dải lưu lượng phổ biến trong công nghiệp từ 3.000 đến 45.000 m³/h.

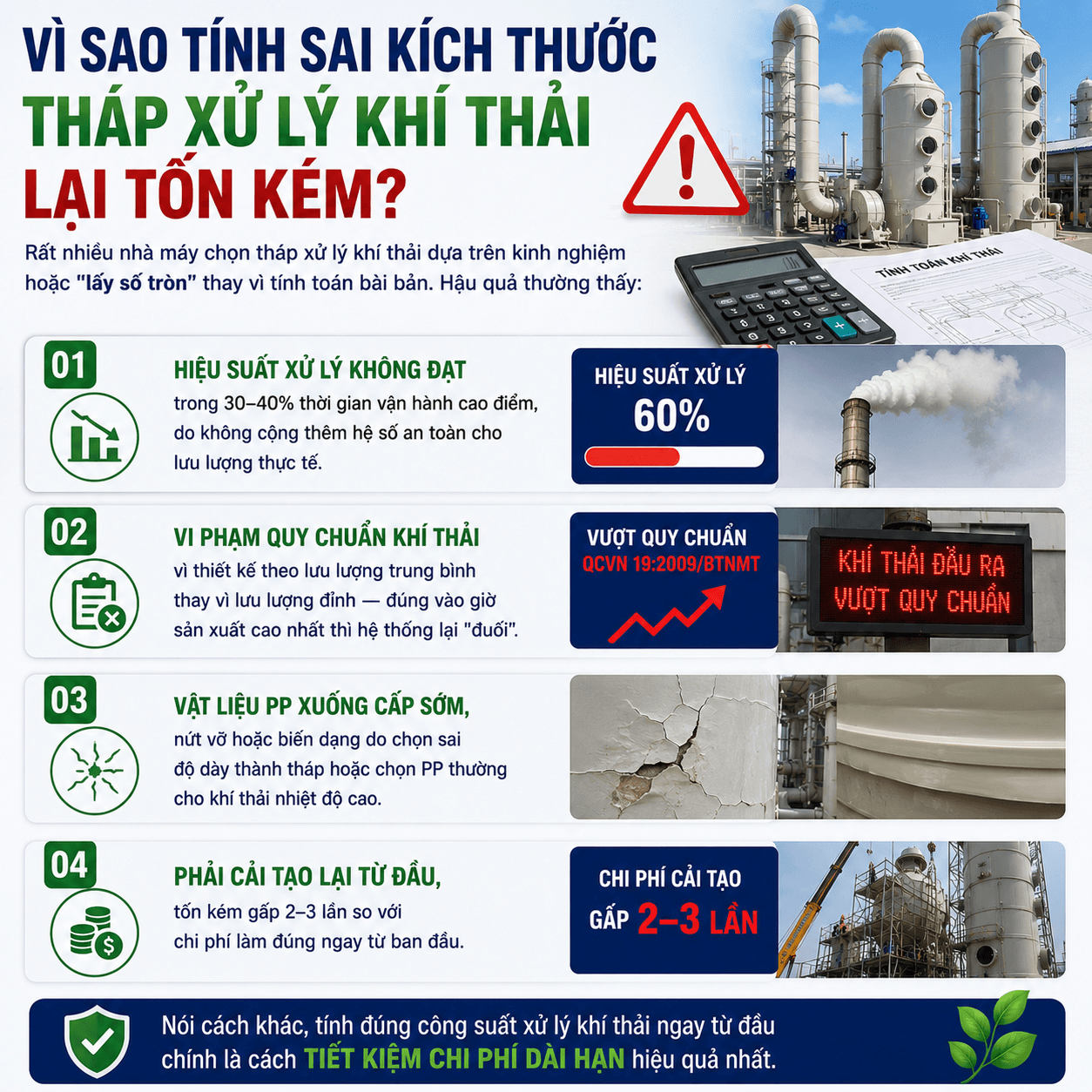

Vì Sao Tính Sai Kích Thước Tháp Xử Lý Khí Thải Lại Tốn Kém?
Rất nhiều nhà máy chọn tháp xử lý khí thải dựa trên kinh nghiệm hoặc “lấy số tròn” thay vì tính toán bài bản. Hậu quả thường thấy:
- Hiệu suất xử lý không đạt trong 30–40% thời gian vận hành cao điểm, do không cộng thêm hệ số an toàn cho lưu lượng thực tế.
- Vi phạm quy chuẩn khí thải vì thiết kế theo lưu lượng trung bình thay vì lưu lượng đỉnh — đúng vào giờ sản xuất cao nhất thì hệ thống lại “đuối”.
- Vật liệu PP xuống cấp sớm, nứt vỡ hoặc biến dạng do chọn sai độ dày thành tháp hoặc chọn PP thường cho khí thải nhiệt độ cao.
- Phải cải tạo lại từ đầu, tốn kém gấp 2–3 lần so với chi phí làm đúng ngay từ ban đầu.
Nói cách khác, tính đúng công suất xử lý khí thải ngay từ đầu chính là cách tiết kiệm chi phí dài hạn hiệu quả nhất.

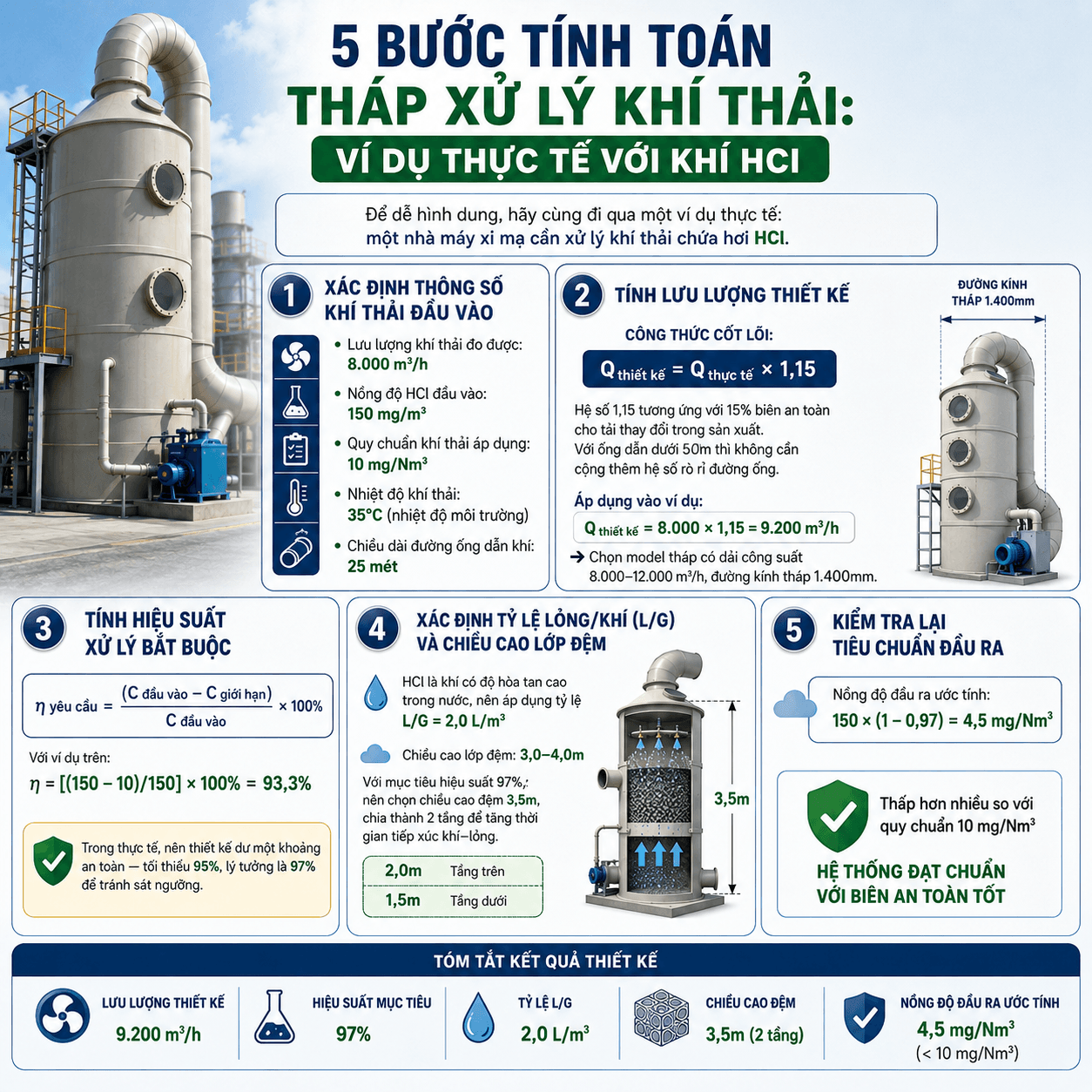

5 Bước Tính Toán Tháp Xử Lý Khí Thải: Ví Dụ Thực Tế Với Khí HCl
Để dễ hình dung, hãy cùng đi qua một ví dụ thực tế: một nhà máy xi mạ cần xử lý khí thải chứa hơi HCl.
Bước 1 — Xác định thông số khí thải đầu vào
- Lưu lượng khí thải đo được: 8.000 m³/h
- Nồng độ HCl đầu vào: 150 mg/m³
- Quy chuẩn khí thải áp dụng: 10 mg/Nm³
- Nhiệt độ khí thải: 35°C (nhiệt độ môi trường)
- Chiều dài đường ống dẫn khí: 25 mét
Bước 2 — Tính lưu lượng thiết kế
Công thức cốt lõi:
Q_thiết kế = Q_thực tế × 1,15
Hệ số 1,15 tương ứng với 15% biên an toàn cho tải thay đổi trong sản xuất. Với ống dẫn dưới 50m thì không cần cộng thêm hệ số rò rỉ đường ống. Áp dụng vào ví dụ:
Q_thiết kế = 8.000 × 1,15 = 9.200 m³/h → chọn model tháp có dải công suất 8.000–12.000 m³/h, đường kính tháp 1.400mm.
Bước 3 — Tính hiệu suất xử lý bắt buộc
η yêu cầu = [(C đầu vào − C giới hạn) / C đầu vào] × 100%
Với ví dụ trên: η = [(150 − 10)/150] × 100% = 93,3%. Trong thực tế, nên thiết kế dư một khoảng an toàn — tối thiểu 95%, lý tưởng là 97% để tránh sát ngưỡng.
Bước 4 — Xác định tỷ lệ lỏng/khí (L/G) và chiều cao lớp đệm
HCl là khí có độ hòa tan cao trong nước, nên áp dụng tỷ lệ L/G = 2,0 L/m³ và chiều cao lớp đệm 3,0–4,0m. Với mục tiêu hiệu suất 97%, nên chọn chiều cao đệm 3,5m, chia thành 2 tầng (2,0m tầng dưới + 1,5m tầng trên) để tăng thời gian tiếp xúc khí–lỏng.
Bước 5 — Kiểm tra lại tiêu chuẩn đầu ra
Nồng độ đầu ra ước tính = 150 × (1 − 0,97) = 4,5 mg/Nm³, thấp hơn nhiều so với quy chuẩn 10 mg/Nm³ — hệ thống đạt chuẩn với biên an toàn tốt.

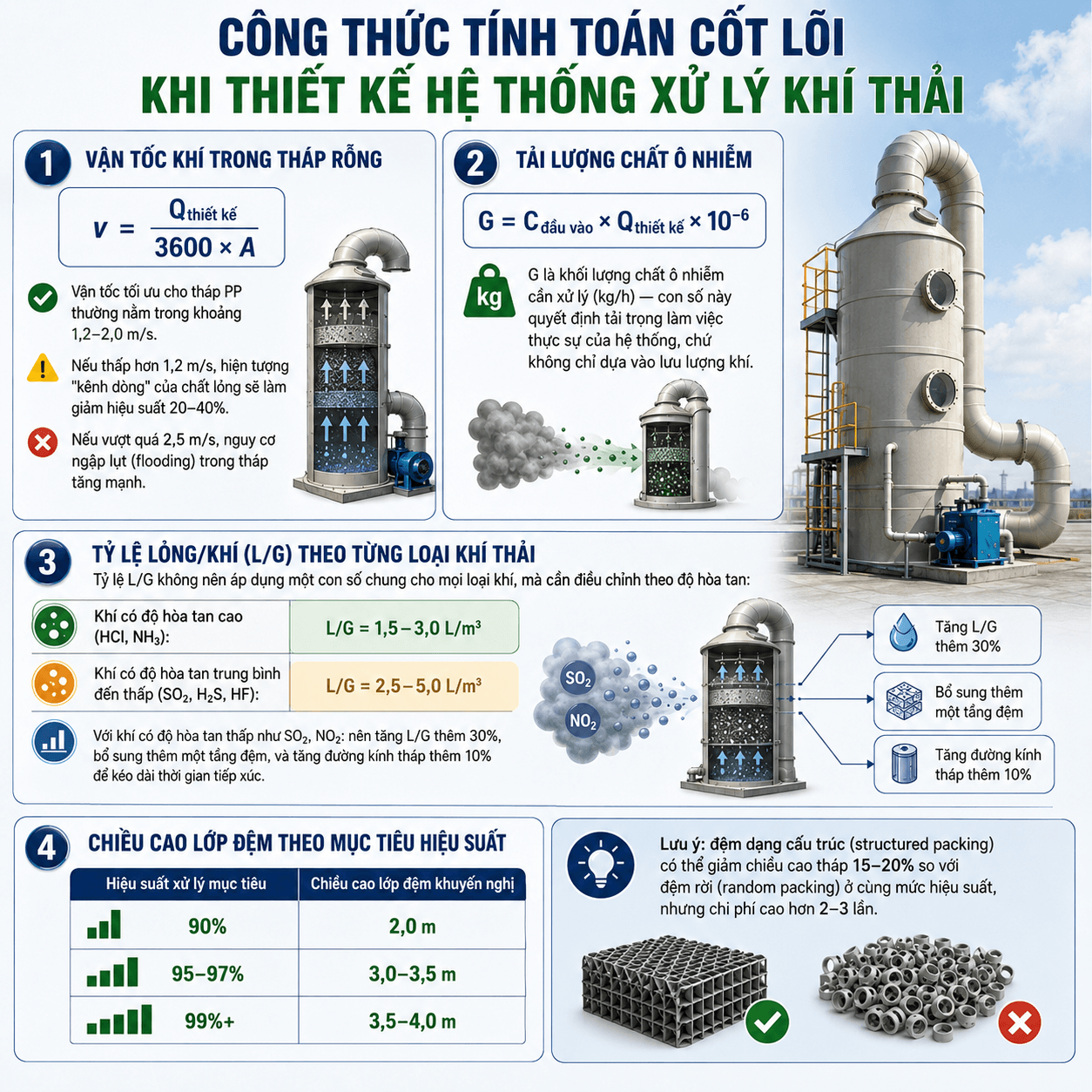

Công Thức Tính Toán Cốt Lõi Khi Thiết Kế Hệ Thống Xử Lý Khí Thải
Vận tốc khí trong tháp rỗng
v = Q_thiết kế / (3600 × A)
Vận tốc tối ưu cho tháp PP thường nằm trong khoảng 1,2–2,0 m/s. Nếu thấp hơn 1,2 m/s, hiện tượng “kênh dòng” của chất lỏng sẽ làm giảm hiệu suất 20–40%. Nếu vượt quá 2,5 m/s, nguy cơ ngập lụt (flooding) trong tháp tăng mạnh.
Tải lượng chất ô nhiễm
G = C đầu vào × Q_thiết kế × 10⁻⁶
G là khối lượng chất ô nhiễm cần xử lý (kg/h) — con số này quyết định tải trọng làm việc thực sự của hệ thống, chứ không chỉ dựa vào lưu lượng khí.
Tỷ lệ lỏng/khí (L/G) theo từng loại khí thải
Tỷ lệ L/G không nên áp dụng một con số chung cho mọi loại khí, mà cần điều chỉnh theo độ hòa tan:
- Khí có độ hòa tan cao (HCl, NH₃): L/G = 1,5–3,0 L/m³
- Khí có độ hòa tan trung bình đến thấp (SO₂, H₂S, HF): L/G = 2,5–5,0 L/m³
- Với khí có độ hòa tan thấp như SO₂, NO₂: nên tăng L/G thêm 30%, bổ sung thêm một tầng đệm, và tăng đường kính tháp thêm 10% để kéo dài thời gian tiếp xúc.
Chiều cao lớp đệm theo mục tiêu hiệu suất
| Hiệu suất xử lý mục tiêu | Chiều cao lớp đệm khuyến nghị |
|---|---|
| 90% | 2,0 m |
| 95–97% | 3,0–3,5 m |
| 99%+ | 3,5–4,0 m |
Lưu ý: đệm dạng cấu trúc (structured packing) có thể giảm chiều cao tháp 15–20% so với đệm rời (random packing) ở cùng mức hiệu suất, nhưng chi phí cao hơn 2–3 lần.
Bảng Chọn Model Tháp Xử Lý Khí Thải Theo Công Suất (3.000–45.000 m³/h)
| Model tiêu chuẩn | Dải lưu lượng thiết kế (m³/h) | Đường kính tháp (mm) | Vận tốc khí tối ưu (m/s) | Chiều cao lớp đệm (m) |
|---|---|---|---|---|
| XC-PP-3000 | 2.500–3.500 | 800 | 1,2–1,8 | 2,0–3,0 |
| XC-PP-10000 | 8.000–12.000 | 1.400 | 1,3–1,9 | 3,0–4,0 |
| XC-PP-20000 | 18.000–22.000 | 2.000 | 1,4–2,0 | 4,0–5,0 |
| XC-PP-30000 | 28.000–32.000 | 2.400 | 1,4–1,9 | 5,0–6,0 |
| XC-PP-45000 | 40.000–45.000 | 3.000 | 1,3–1,8 | 6,0–8,0 |
Điều chỉnh cho điều kiện làm việc đặc biệt
- Nồng độ chất ô nhiễm trên 2.000 mg/m³: tăng đường kính tháp thêm 10%, bổ sung tầng đệm thứ hai, tăng tỷ lệ L/G thêm 40%.
- Nhiệt độ khí thải trên 60°C: thêm khoang làm mát sơ bộ, dùng vật liệu PP chịu nhiệt ổn định UV, tăng hệ số an toàn lưu lượng lên 20%.
- Khí thải có nguy cơ cháy nổ hoặc lẫn bụi: thêm bộ lọc sơ cấp, giảm vận tốc khí trong tháp xuống 1,0–1,5 m/s, bổ sung cửa xả áp chống nổ.

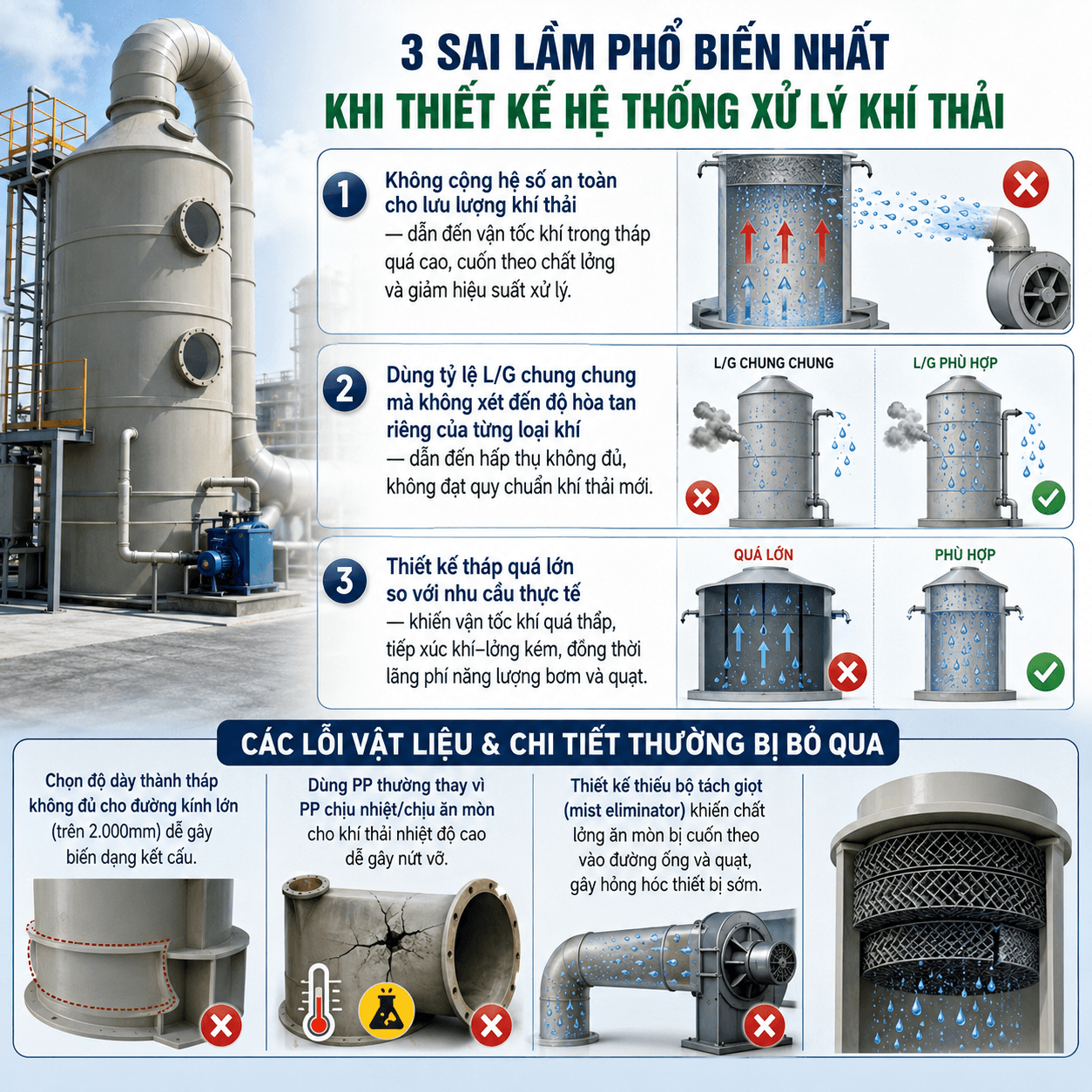

3 Sai Lầm Phổ Biến Nhất Khi Thiết Kế Hệ Thống Xử Lý Khí Thải
- Không cộng hệ số an toàn cho lưu lượng khí thải — dẫn đến vận tốc khí trong tháp quá cao, cuốn theo chất lỏng và giảm hiệu suất xử lý.
- Dùng tỷ lệ L/G chung chung mà không xét đến độ hòa tan riêng của từng loại khí — dẫn đến hấp thụ không đủ, không đạt quy chuẩn khí thải mới.
- Thiết kế tháp quá lớn so với nhu cầu thực tế — khiến vận tốc khí quá thấp, tiếp xúc khí–lỏng kém, đồng thời lãng phí năng lượng bơm và quạt.
Bên cạnh đó, một số lỗi liên quan đến vật liệu PP cũng thường bị bỏ qua: chọn độ dày thành tháp không đủ cho đường kính lớn (trên 2.000mm) dễ gây biến dạng kết cấu; dùng PP thường thay vì PP chịu nhiệt/chịu ăn mòn cho khí thải nhiệt độ cao dễ gây nứt vỡ; và đặc biệt là thiết kế thiếu bộ tách giọt (mist eliminator) khiến chất lỏng ăn mòn bị cuốn theo vào đường ống và quạt, gây hỏng hóc thiết bị sớm.

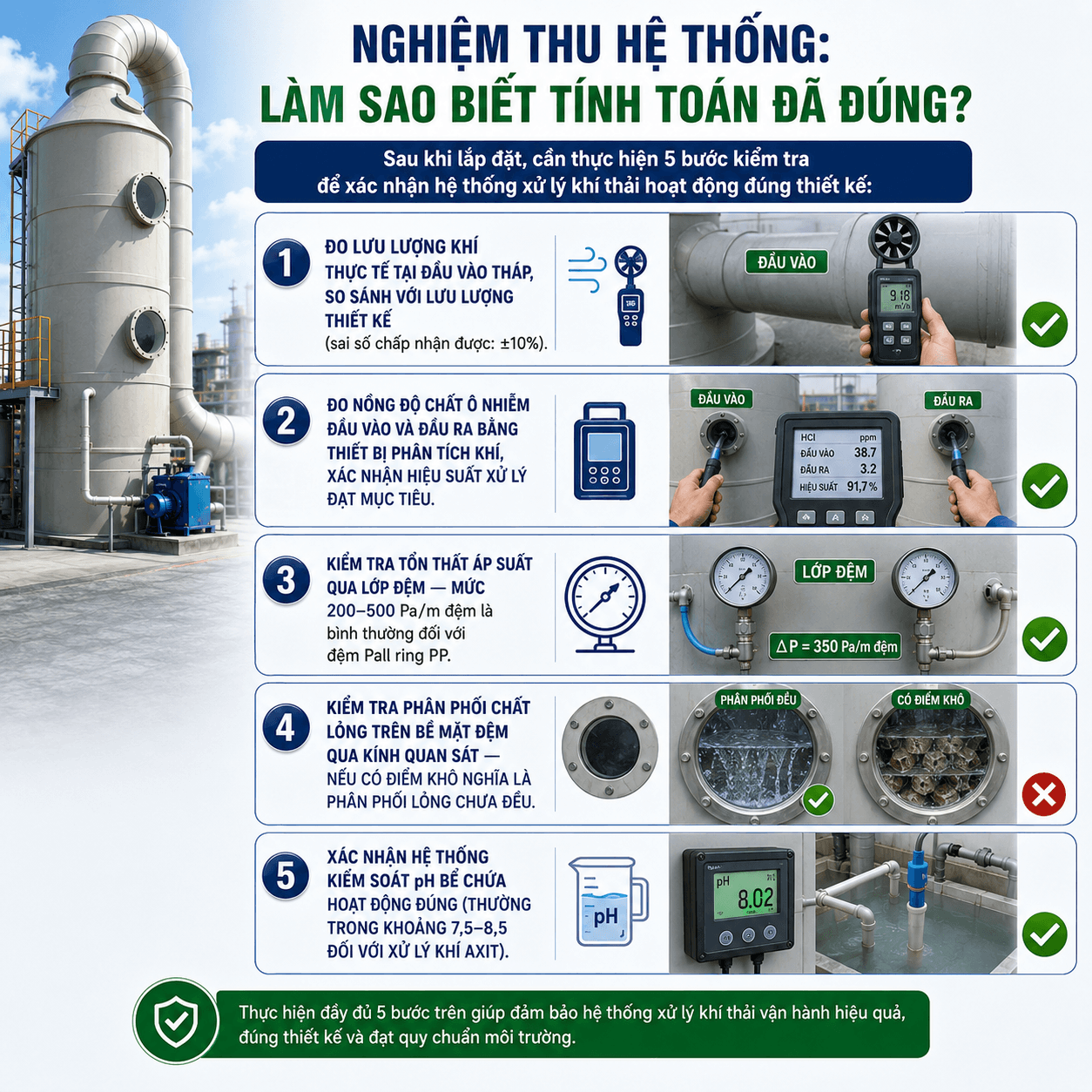

Nghiệm Thu Hệ Thống: Làm Sao Biết Tính Toán Đã Đúng?
Sau khi lắp đặt, cần thực hiện 5 bước kiểm tra để xác nhận hệ thống xử lý khí thải hoạt động đúng thiết kế:
- Đo lưu lượng khí thực tế tại đầu vào tháp, so sánh với lưu lượng thiết kế (sai số chấp nhận được: ±10%).
- Đo nồng độ chất ô nhiễm đầu vào và đầu ra bằng thiết bị phân tích khí, xác nhận hiệu suất xử lý đạt mục tiêu.
- Kiểm tra tổn thất áp suất qua lớp đệm — mức 200–500 Pa/m đệm là bình thường đối với đệm Pall ring PP.
- Kiểm tra phân phối chất lỏng trên bề mặt đệm qua kính quan sát — nếu có điểm khô nghĩa là phân phối lỏng chưa đều.
- Xác nhận hệ thống kiểm soát pH bể chứa hoạt động đúng (thường trong khoảng 7,5–8,5 đối với xử lý khí axit).
Câu Hỏi Thường Gặp Về Xử Lý Khí Thải
Làm sao tính đúng kích thước tháp xử lý khí thải cho nhà máy của tôi? Bắt đầu từ lưu lượng khí thải (m³/h) và nồng độ chất ô nhiễm (mg/m³), sau đó tính tỷ lệ L/G tối thiểu cần thiết, rồi đối chiếu với bảng chọn model. Nếu khí thải có nhiều thành phần ô nhiễm, nên tính theo chất khó xử lý nhất và cộng thêm 15–20% biên an toàn.
Nếu chọn tháp xử lý khí thải quá nhỏ thì sao? Hệ thống sẽ gặp ba vấn đề liên tiếp: hiệu suất xử lý giảm dưới ngưỡng cho phép, lớp đệm bị bám bẩn nhanh hơn do phân phối lỏng kém, và tiêu hao hóa chất tăng vọt do hệ thống cố “bù” hiệu suất. Chi phí cải tạo lại thường cao gấp 2–3 lần so với làm đúng từ đầu.
Có thể áp dụng cùng một cách tính cho khí HCl, HF và khí mùi không? Nguyên lý tính toán là giống nhau, nhưng thông số thiết kế khác nhau đáng kể. Khí HCl cần tỷ lệ L/G cao hơn và lớp đệm sâu hơn so với xử lý mùi. Khí HF cần tính thêm hiệu suất loại bỏ florua và vật liệu đệm đặc biệt.
Có cần tính dư công suất cho nhu cầu mở rộng trong tương lai không? Nên thiết kế dư 10–15% nếu có kế hoạch tăng công suất trong vòng 3 năm tới. Tháp PP có thể nâng cấp sau này bằng cách tăng chiều cao lớp đệm hoặc thêm tầng xử lý mà không cần thay mới toàn bộ.
Loại vật liệu đệm ảnh hưởng thế nào đến kích thước tháp xử lý khí thải? Vật liệu đệm có diện tích bề mặt tiếp xúc lớn hơn cho phép dùng tháp nhỏ hơn hoặc lớp đệm mỏng hơn mà vẫn đạt cùng hiệu suất. Ví dụ, chuyển từ vòng Raschig 50mm (90 m³/m³) sang vòng Pall 25mm (200 m³/m³) có thể giảm chiều cao đệm cần thiết tới 30–40%, tuy nhiên đệm nhỏ hơn sẽ làm tăng tổn thất áp suất và chi phí vận hành quạt.
Tóm lại, việc tính toán và lựa chọn đúng kích thước hệ thống xử lý khí thải không chỉ là một bước kỹ thuật đơn thuần, mà là nền tảng quyết định hiệu quả xử lý, tuổi thọ thiết bị và khả năng đáp ứng quy chuẩn môi trường lâu dài. Áp dụng đúng công thức, đối chiếu bảng model tiêu chuẩn, và tránh những sai lầm phổ biến kể trên sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư và vận hành trong nhiều năm tới.
